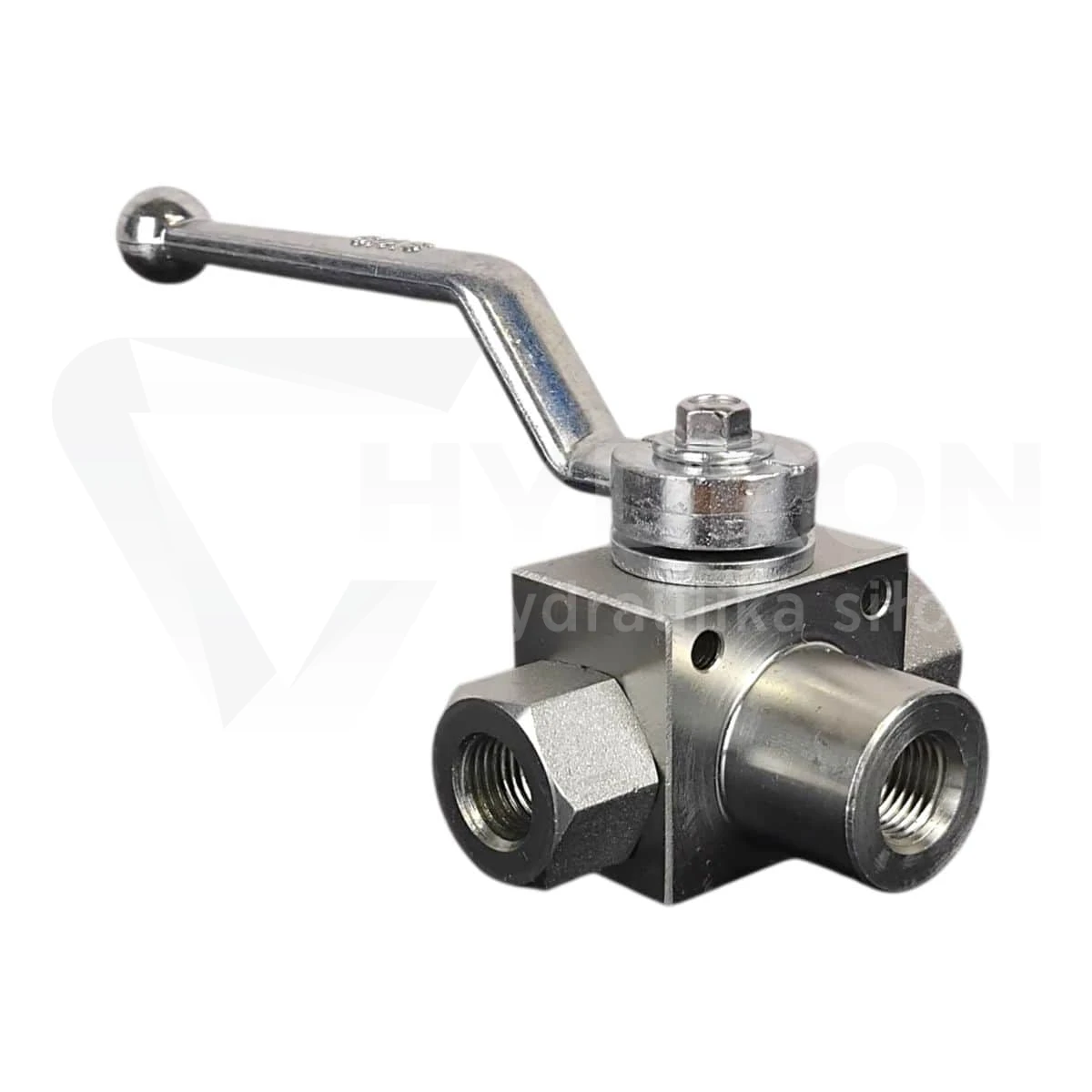

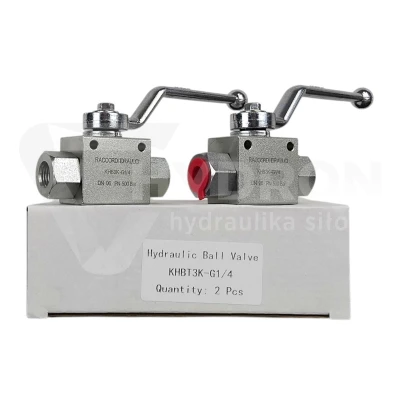

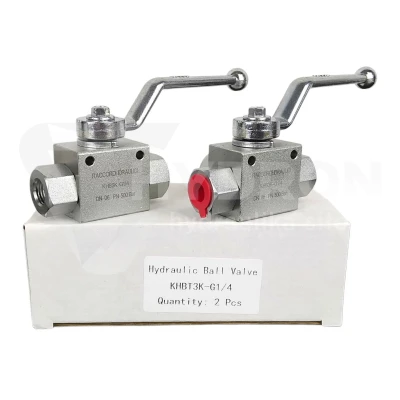

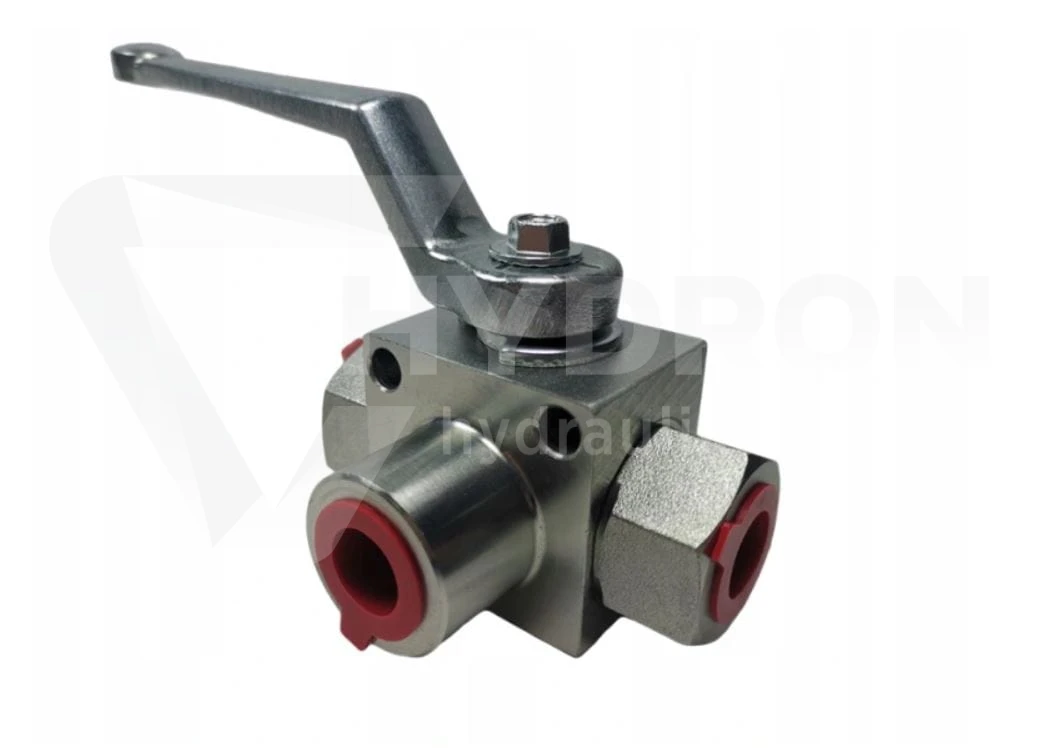

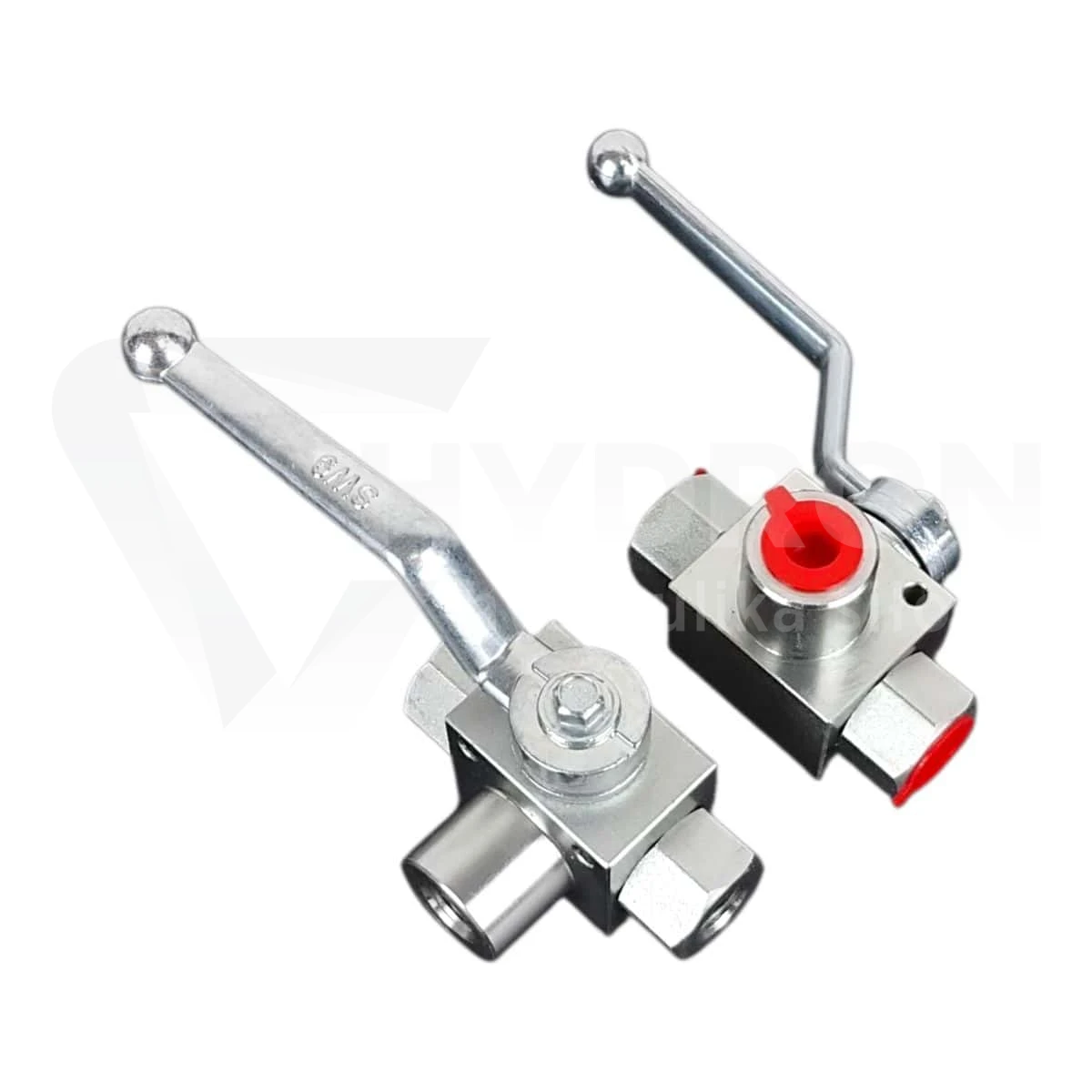

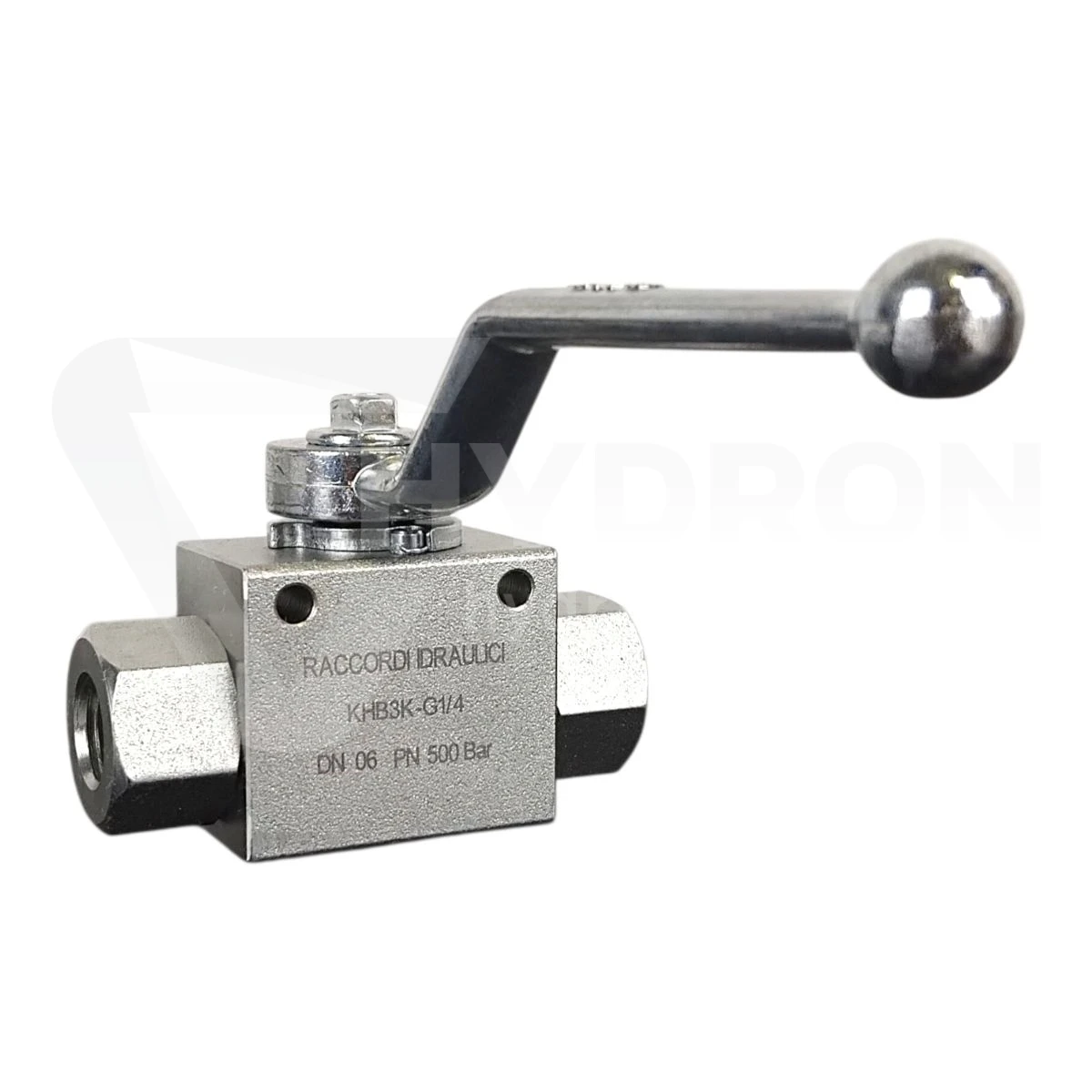

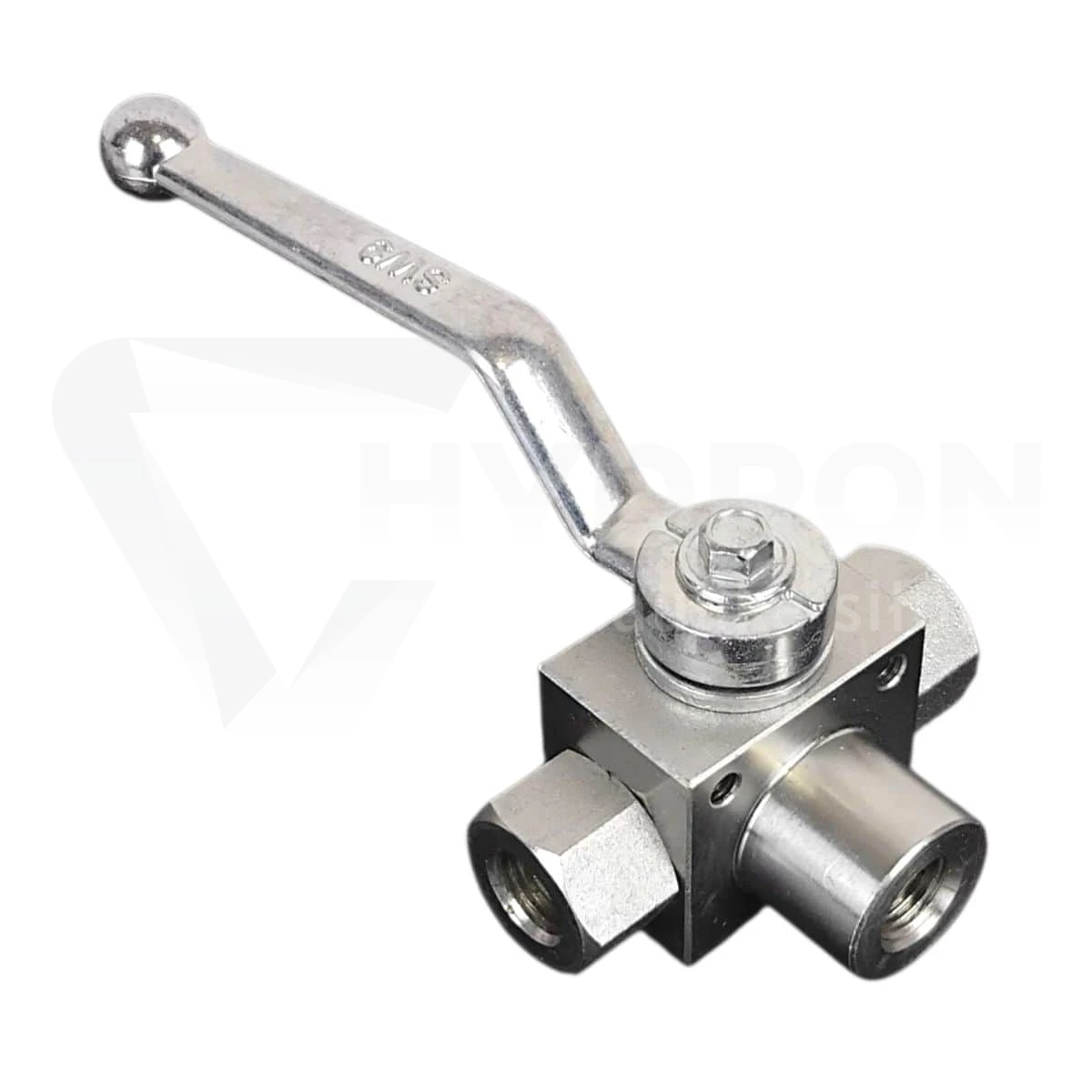

Zawór kulowy trójdrożny BK3 BSP 1/4" (gwinty wew.)

Zawór hydrauliczny 3 drożny czym jest i jak działa

Zawór hydrauliczny 3 drożny to element sterujący przepływem medium w układach hydrauliki siłowej, który umożliwia przełączanie kierunku przepływu oleju pomiędzy trzema portami roboczymi. Model BK3 BSP 1/4 z gwintami wewnętrznymi stosowany jest w instalacjach wymagających zmiany toru przepływu, odcinania jednej linii lub przekierowania medium do alternatywnego obwodu. Konstrukcja kulowa zapewnia szybkie i pewne przełączenie pozycji roboczej, minimalne opory przepływu oraz wysoką szczelność nawet przy pracy pod ciśnieniem. Zasada działania zaworu hydraulicznego 3 drożnego opiera się na obrocie kuli z przelotowym otworem, który w zależności od ustawienia łączy ze sobą wybrane kanały. Dzięki temu możliwe jest sterowanie siłownikiem, rozdzielenie zasilania pomiędzy dwa odbiorniki lub przełączanie obwodów w instalacjach przemysłowych i mobilnych. Tego typu rozwiązanie znajduje zastosowanie w maszynach rolniczych, budowlanych, w układach z rozdzielaczami hydraulicznymi oraz w systemach testowych i serwisowych.

Zastosowanie zaworu hydraulicznego 3 drożnego

Zawór hydrauliczny 3 drożny BK3 BSP 1/4 z gwintami wewnętrznymi wykorzystywany jest w instalacjach, w których konieczne jest szybkie przełączanie przepływu bez konieczności rozbudowy całego układu o dodatkowe rozdzielacze hydrauliczne. Sprawdza się w systemach sterowania siłownikami jednostronnego i dwustronnego działania, w układach obejściowych, liniach serwisowych oraz przy podłączaniu manometrów kontrolnych. Gwinty wewnętrzne BSP 1/4 umożliwiają łatwe wpięcie zaworu w instalację przy użyciu nypli hydraulicznych, redukcji gwintowanych czy szybkozłączy hydraulicznych. Dzięki kompaktowej budowie zawór hydrauliczny 3 drożny może być montowany zarówno w instalacjach stacjonarnych, jak i mobilnych, gdzie istotna jest oszczędność miejsca oraz niezawodność działania.

Budowa i parametry zaworu hydraulicznego 3 drożnego

Korpus zaworu wykonany jest z wytrzymałego materiału odpornego na obciążenia mechaniczne oraz ciśnienie robocze typowe dla hydrauliki siłowej. Konstrukcja kulowa zapewnia pełny przelot w wybranym kierunku, co minimalizuje spadki ciśnienia i ogranicza nagrzewanie medium. Uszczelnienia dobrane są tak, aby zapewnić długą żywotność oraz szczelność w kontakcie z olejem hydraulicznym. Gwinty BSP 1/4 wewnętrzne pozwalają na bezpieczne i powtarzalne połączenie z innymi elementami instalacji. Zawór hydrauliczny 3 drożny tego typu stosowany jest w instalacjach pracujących pod wysokim ciśnieniem, dlatego tak istotne jest prawidłowe dokręcenie oraz zastosowanie odpowiednich elementów uszczelniających, takich jak taśma PTFE lub podkładki uszczelniające.

Najczęstsze błędy przy doborze zaworu trójdrożnego

Przy wyborze zaworu hydraulicznego 3 drożnego należy zwrócić uwagę na typ gwintu, maksymalne ciśnienie robocze oraz sposób przełączania przepływu. Częstym błędem jest pomylenie gwintu BSP z NPT lub dobór zaworu o zbyt małej średnicy przelotu, co może powodować nadmierne dławienie przepływu i spadki wydajności układu. Ważne jest również określenie funkcji zaworu – czy ma on przełączać zasilanie, pełnić funkcję obejścia czy odcinać jeden z obwodów. W instalacjach hydrauliki siłowej każdy element musi być dobrany zgodnie z parametrami całego systemu. Dlatego przy modernizacji lub budowie układu warto skonsultować dobór zaworu hydraulicznego 3 drożnego z zespołem technicznym Hydron, aby zapewnić bezpieczną i stabilną pracę instalacji. Zawór przeznaczony jest do przełączania przepływu cieczy między dwoma wyjściami. Zawór można zamykać i otwierać nawet przy wysokim ciśnieniu.

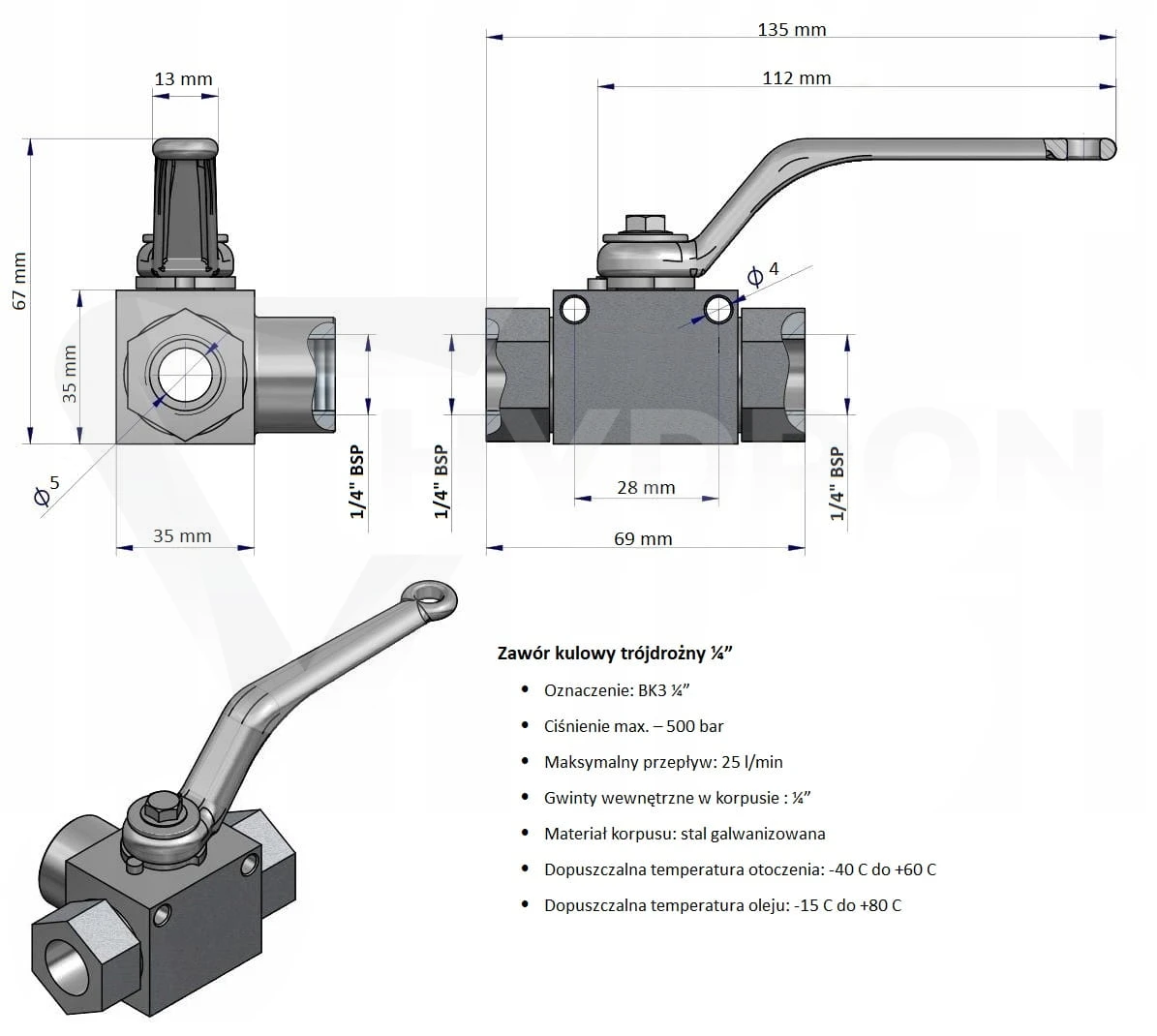

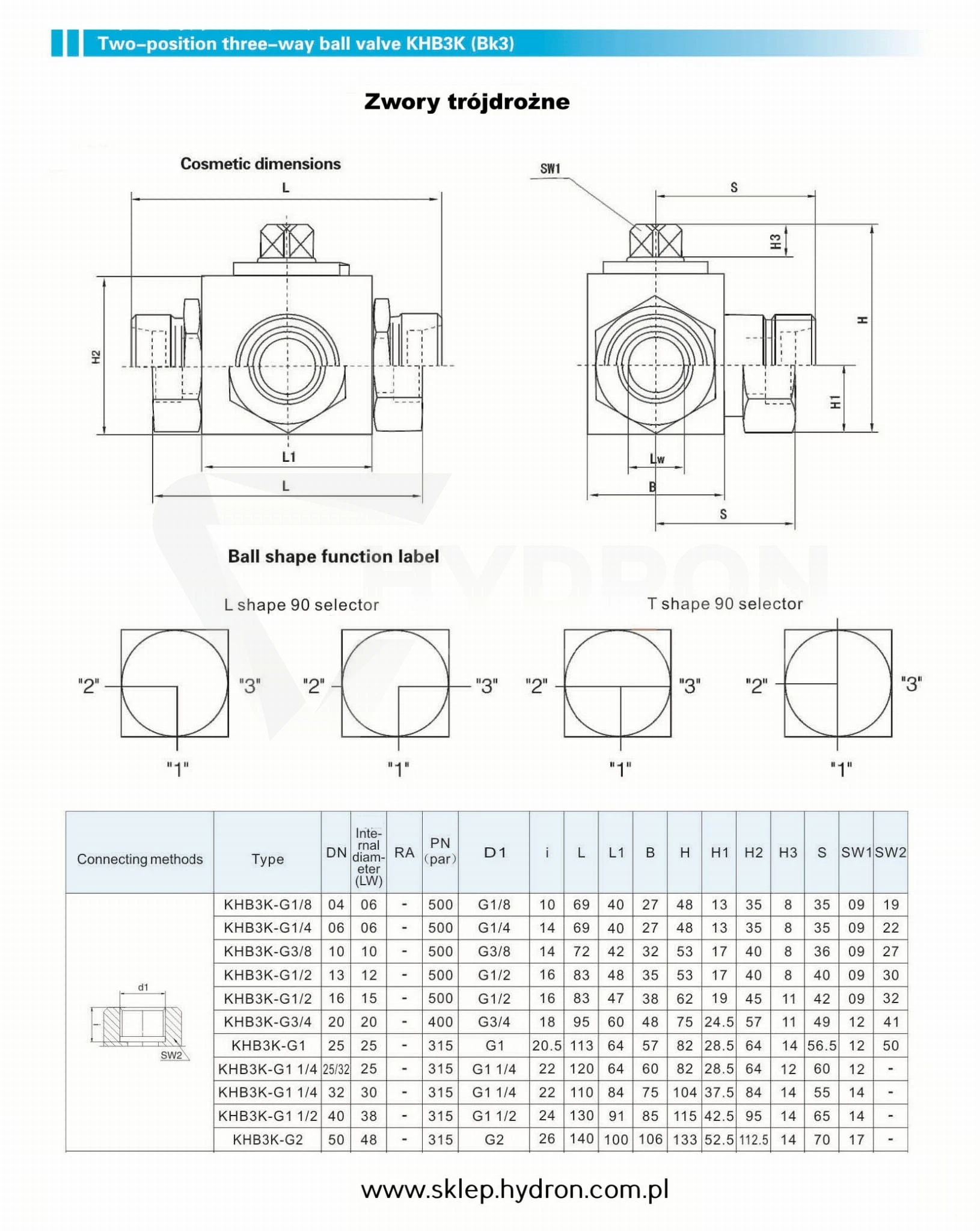

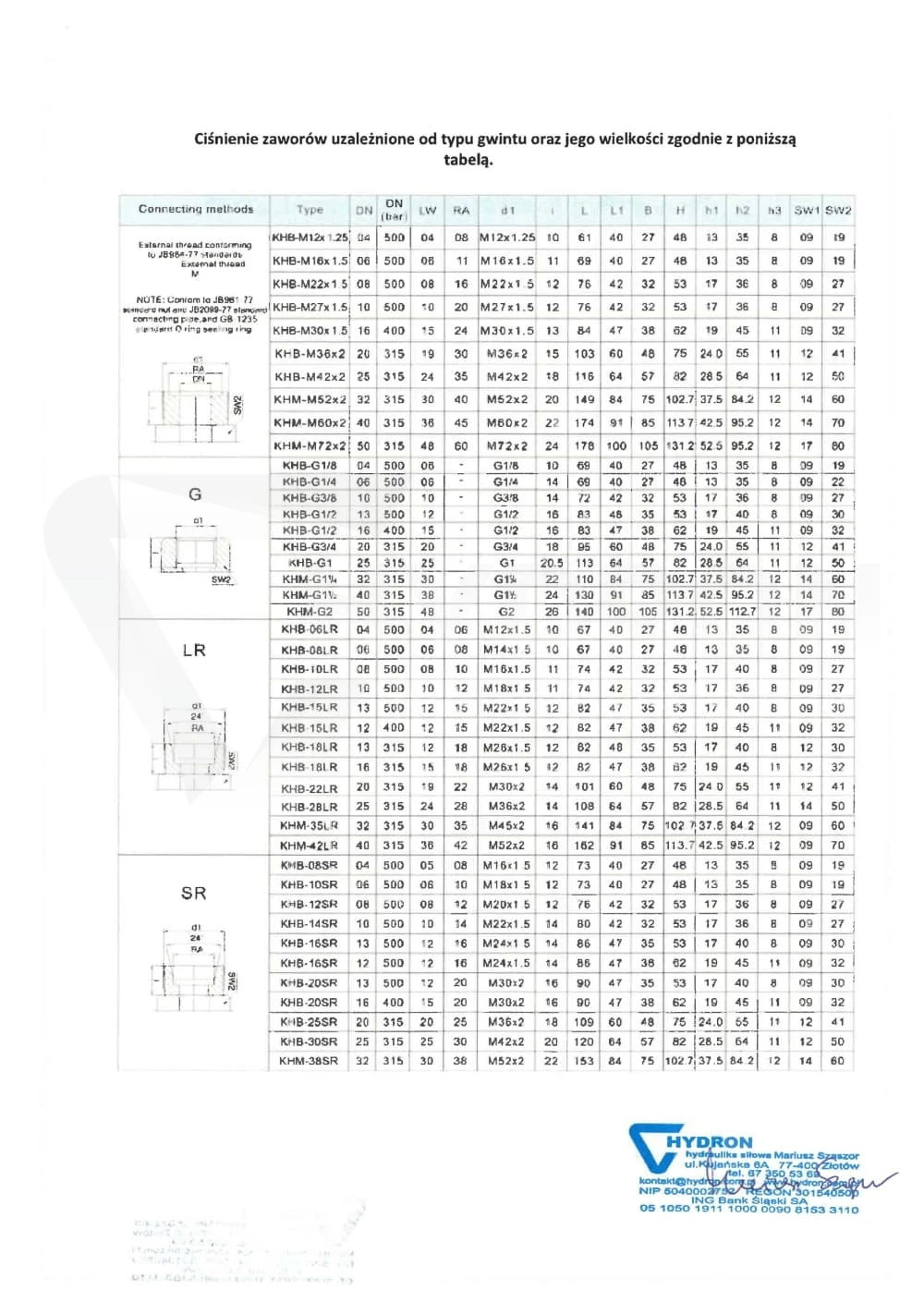

Parametry techniczne

• Typ: zawór hydrauliczny 3 drożny kulowy
• Model: BK3
• Gwinty: BSP 1/4 wewnętrzne
• Liczba portów: 3
• Zastosowanie: hydraulika siłowa, instalacje przemysłowe i mobilne
• Medium: olej hydrauliczny
• Maksymalny przepływ: 25 l/min
• Ilość otworów hydraulicznych : 3
• Gwinty wewnętrzne w korpusie : 1/4"
• Materiał korpusu: stal galwanizowana
• Uszczelnienie: Teflon
• Dopuszczalne maksymalne ciśnienie: 500 bar

Zawór hydrauliczny 3 drożny – FAQ

Jaka jest cena zaworu hydraulicznego 3 drożnego BK3 BSP 1/4?

Cena zaworu hydraulicznego 3 drożnego BSP 1/4 z gwintami wewnętrznymi zależy od aktualnej partii dostawy oraz dostępności magazynowej. W Hydron zapewniamy stałą dostępność elementów hydrauliki siłowej, dlatego aktualną cenę zaworu kulowego trójdrożnego można sprawdzić bezpośrednio na karcie produktu. Dla klientów B2B dostępne są również indywidualne warunki handlowe.

Do czego służy zawór hydrauliczny 3 drożny w instalacji olejowej?

Zawór hydrauliczny 3 drożny stosowany jest do przełączania przepływu oleju hydraulicznego pomiędzy trzema portami roboczymi. Umożliwia zmianę kierunku przepływu, rozdzielenie zasilania na dwa obwody lub wykonanie obejścia w układzie hydraulicznym. Zawór trójdrożny BSP 1/4 często montowany jest przy rozdzielaczach hydraulicznych, siłownikach oraz pompach hydraulicznych.

Jak działa zawór kulowy trójdrożny w hydraulice siłowej?

Zawór kulowy trójdrożny działa na zasadzie obrotu kuli z przelotowym kanałem, która w zależności od położenia dźwigni łączy wybrane porty. Taka konstrukcja zapewnia szybkie przełączanie przepływu, minimalne straty ciśnienia oraz wysoką szczelność w układach hydrauliki siłowej pracujących pod dużym obciążeniem.

Czy zawór hydrauliczny 3 drożny BSP 1/4 nadaje się do wysokiego ciśnienia?

Tak, zawór hydrauliczny 3 drożny BK3 przeznaczony jest do pracy w instalacjach wysokociśnieniowych, pod warunkiem że jego parametry techniczne są zgodne z wymaganiami danego układu. W hydraulice siłowej istotne jest prawidłowe dokręcenie gwintów BSP 1/4 oraz zastosowanie odpowiedniego uszczelnienia, aby zapewnić pełną szczelność połączenia.

Jak dobrać zawór hydrauliczny 3 drożny do rozdzielacza lub siłownika?

Dobór zaworu hydraulicznego 3 drożnego powinien uwzględniać średnicę gwintu, rodzaj gwintu (BSP, NPT lub metryczny), maksymalne ciśnienie robocze oraz funkcję, jaką zawór ma pełnić w układzie. W przypadku montażu przy rozdzielaczu hydraulicznym lub siłowniku należy również sprawdzić przepływ nominalny, aby uniknąć dławienia przepływu i spadków wydajności systemu.

Czym różni się zawór hydrauliczny 3 drożny od zaworu dwudrożnego?

Zawór hydrauliczny 3 drożny posiada trzy porty robocze i umożliwia przełączanie przepływu pomiędzy różnymi torami, natomiast zawór dwudrożny pełni wyłącznie funkcję odcinającą. W instalacjach hydrauliki siłowej zawór trójdrożny daje większe możliwości sterowania obwodem bez konieczności stosowania dodatkowego rozdzielacza.
