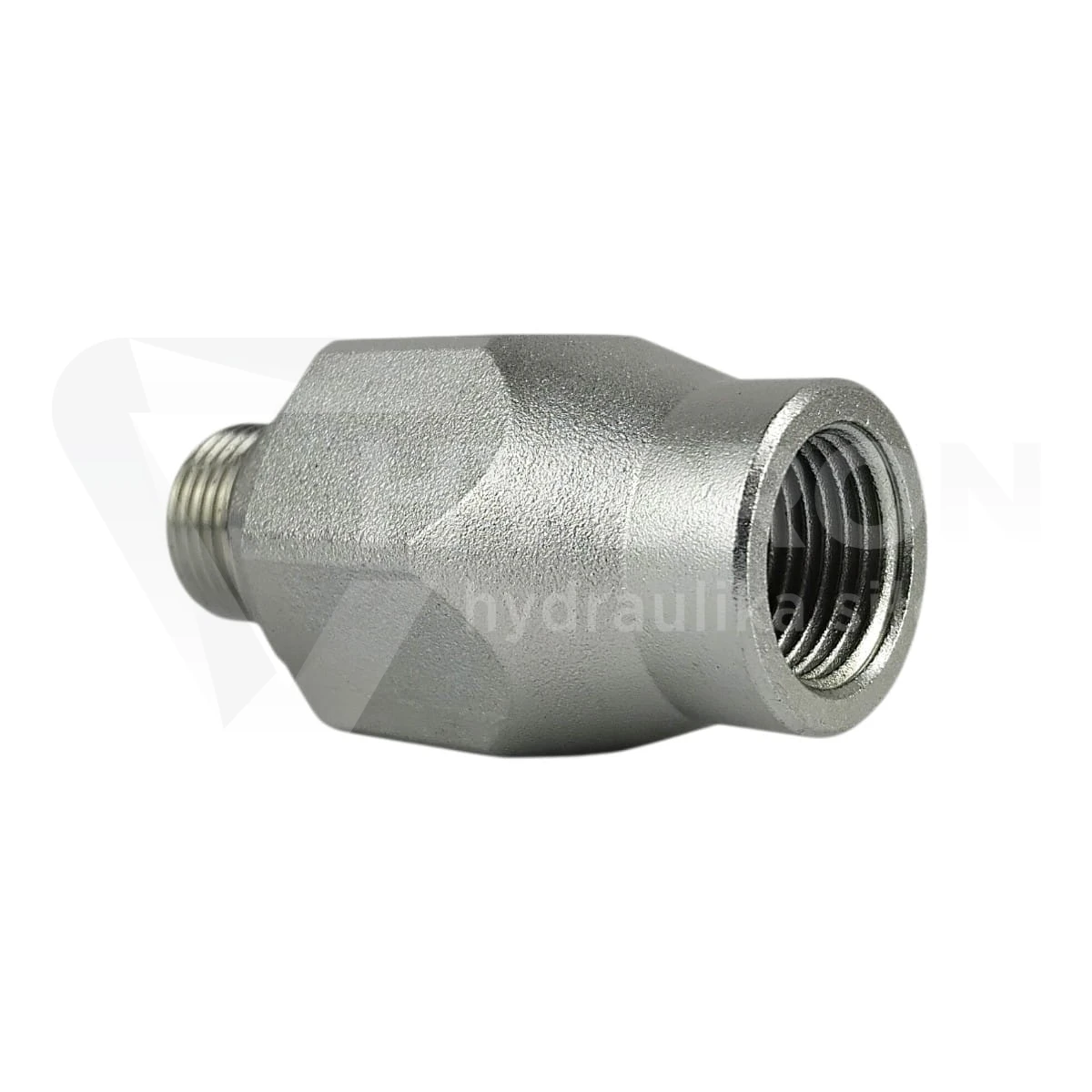

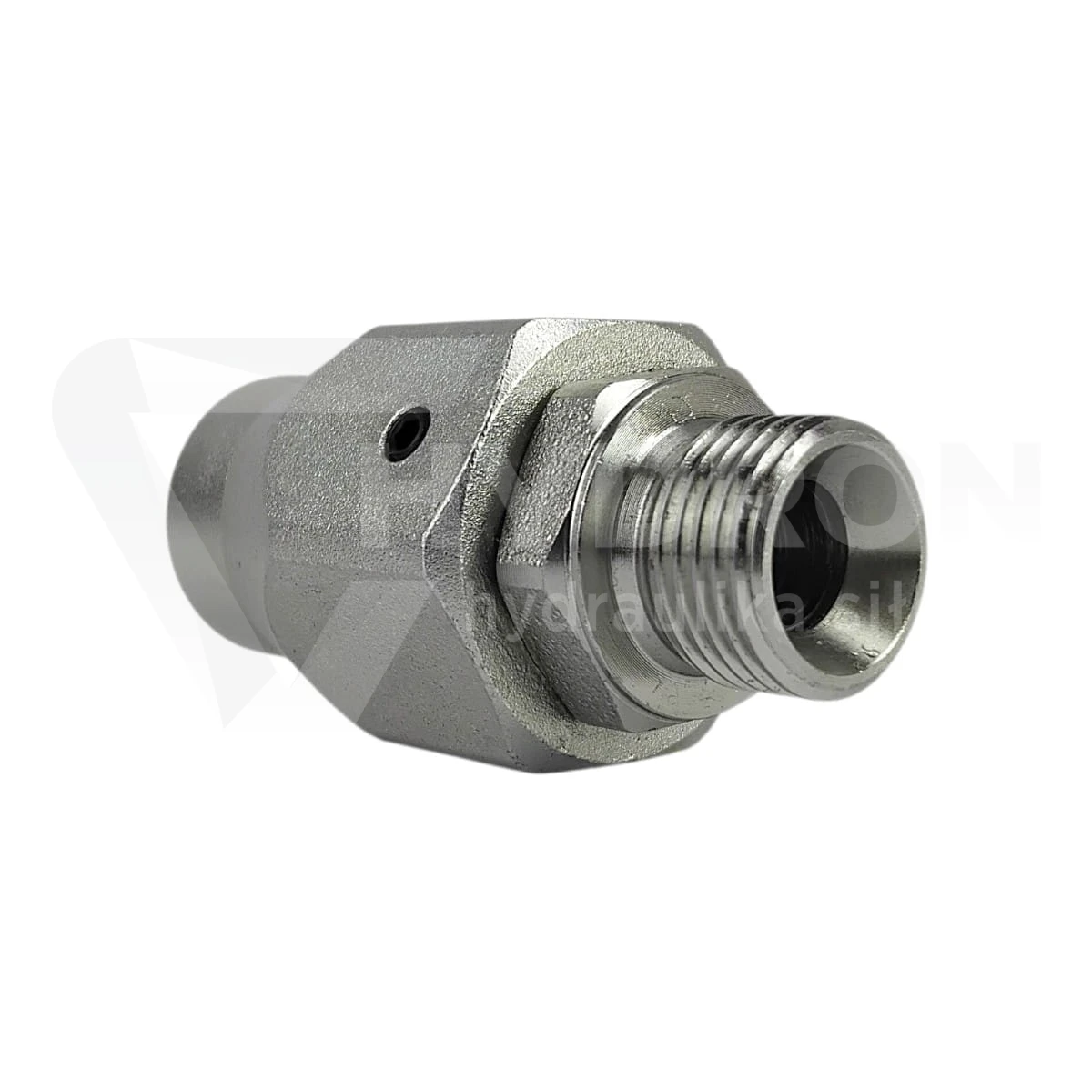

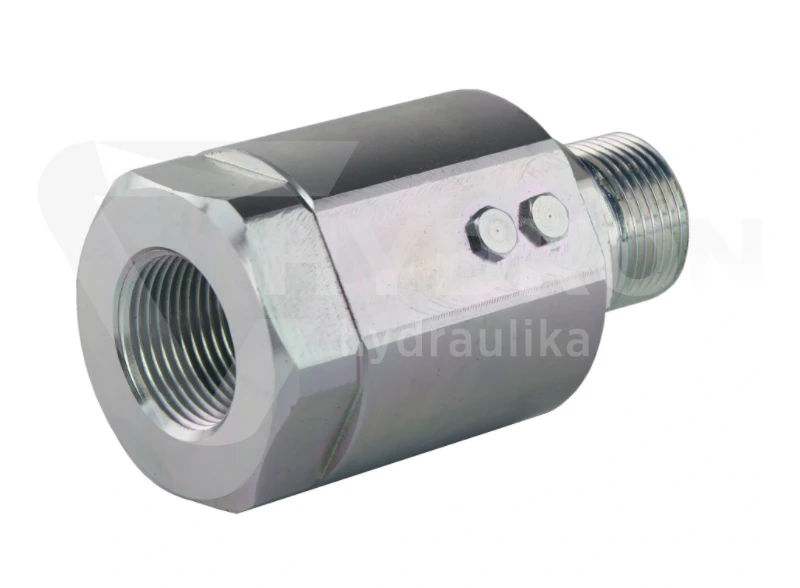

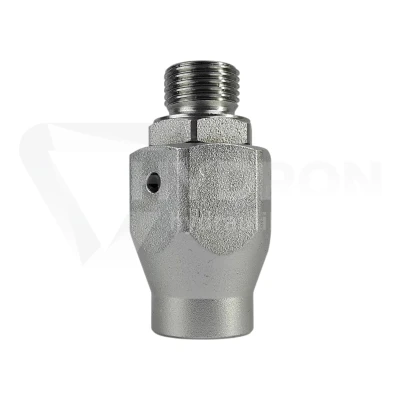

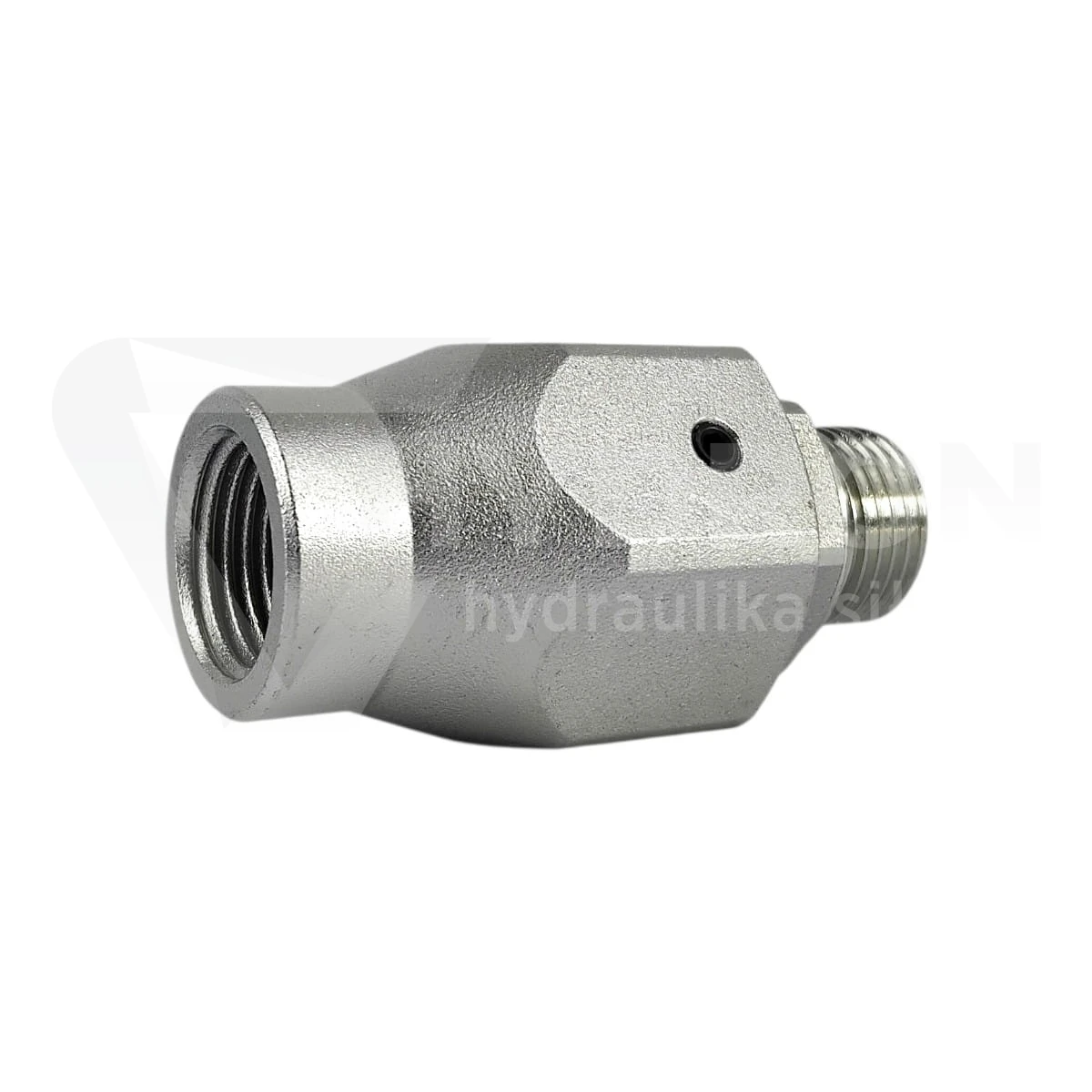

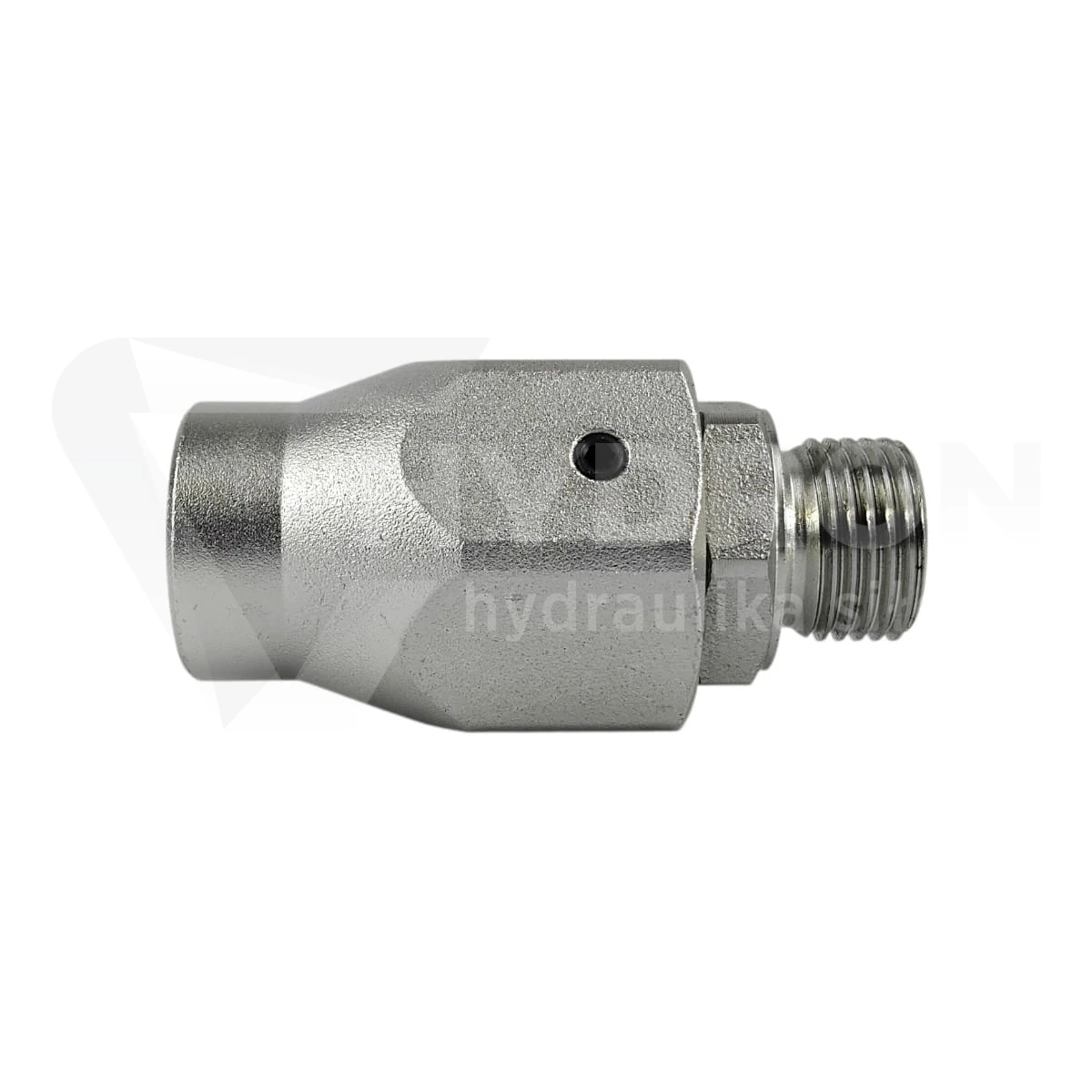

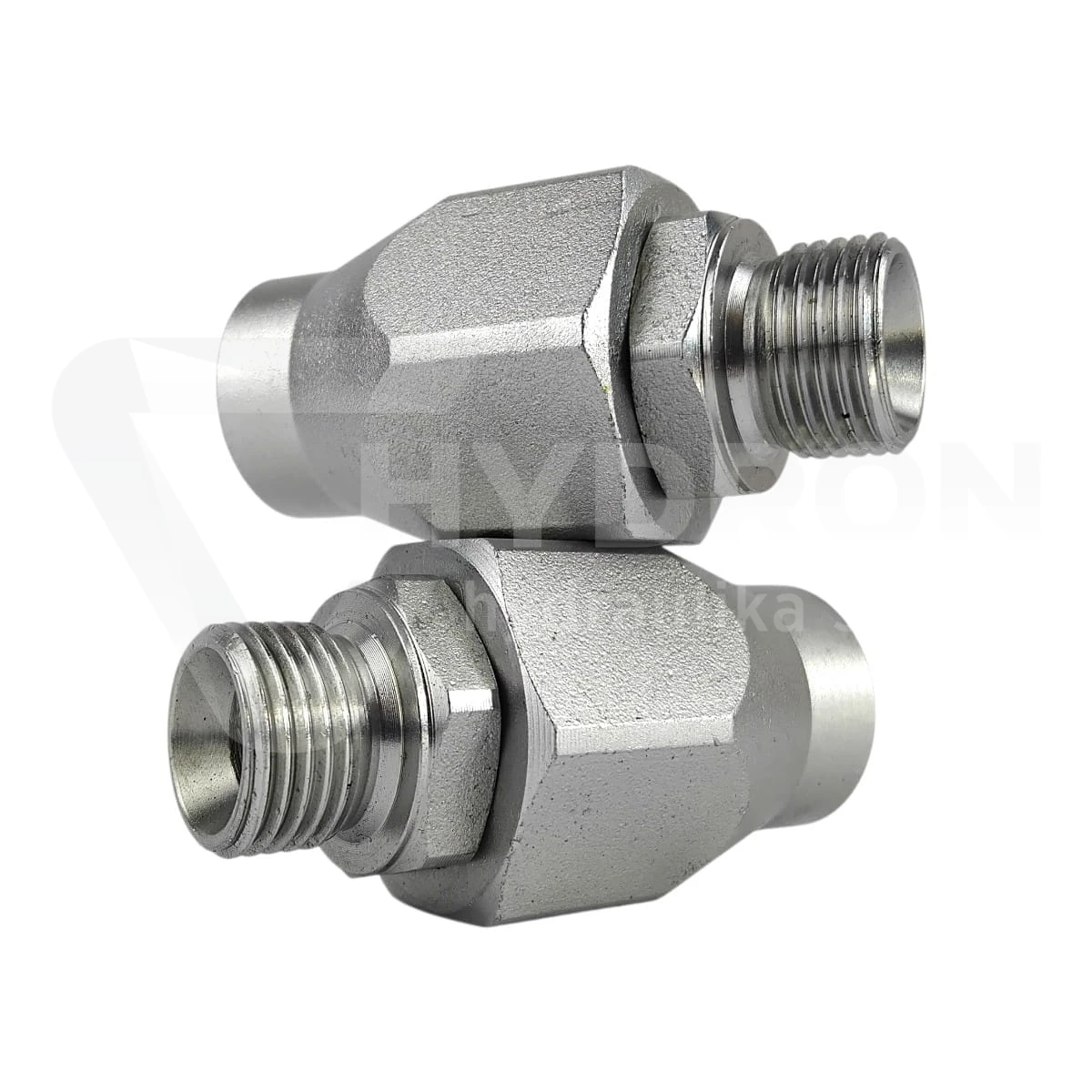

Złącze obrotowe hydrauliczne proste 3/4"
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: OBROTOWE 3/4/3/4
Kod kreskowy: 2000010024209
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza złącze obrotowe proste
- Rozmiar gwintu 1 3/4" BSP
- Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 160 bar
- Norma wykonania Złącza BSP BS5200 / ISO 8434-6
- Temperatura pracy -20°C do + 80°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie alternatywne GGL 3/4
Opis
Złącze hydrauliczne obrotowe 3/4" proste
Nypel obrotowy - złącze obrotowe. Złącze obrotowe proste z łożyskiem kulkowym przeznaczone do oleju hydraulicznego. Stosowane w układach wymagających połączenia obrotowego w celu wyeliminowania naprężeń węży. Złącze przeznaczone do wykonywania obrotów przy małym momencie obrotowym. Nie jest zaprojektowane do pracy z dużymi prędkościami obrotowymi. Materiał: stal ocynkowana. Uszczelnienie: NBR. Przyłącze: gwint wewn./zewn. BSP. Temp. pracy: od -20°C do +80°C. Złącza obrotowe montuje się bezpośrednio do przewodów hydraulicznych celem zabezpieczenia ich przed uszkodzeniem spowodowanym skręceniem lub wygięciem. Dwa elementy hydrauliki zamontowane na obu końcach złącza obrotowego mogą się niezależnie, swobodnie skręcać i obracać przy zachowaniu pełnej szczelności przepływu oleju. Ten element określany jest jako "złączka obrotowa hydrauliczna"
Złącze obrotowe w hydraulice siłowej – funkcja i zastosowanie
Złącze obrotowe jest elementem instalacji hydraulicznej, który umożliwia swobodny obrót pomiędzy dwoma połączonymi komponentami bez przerywania przepływu medium roboczego. W praktyce stosuje się je wszędzie tam, gdzie przewody hydrauliczne pracują w ruchu lub są narażone na skręcanie. Dzięki temu rozwiązaniu eliminowane są naprężenia powstające w wężach, co znacząco wydłuża ich żywotność oraz ogranicza ryzyko awarii całego układu. Złącza tego typu są szczególnie istotne w maszynach mobilnych, gdzie ruch ramion, siłowników czy elementów roboczych jest ciągły i dynamiczny.
Nypel obrotowy – budowa i rola w układzie
Nypel obrotowy to specyficzny typ złącza, który łączy funkcję klasycznego nypla gwintowanego z możliwością rotacji jednego z elementów. Konstrukcja opiera się na precyzyjnie dopasowanych powierzchniach oraz uszczelnieniach, które zapewniają szczelność nawet przy wysokich ciśnieniach roboczych. Zastosowanie tego rozwiązania pozwala na kompensację ruchów przewodu oraz łatwiejszy montaż w trudno dostępnych miejscach. Nypel obrotowy współpracuje bezpośrednio ze złączkami hydraulicznymi, szybkozłączami oraz przewodami, poprawiając stabilność pracy całego układu.
Złącze skręcane – trwałe połączenie z możliwością kompensacji ruchu
Złącze skręcane to rozwiązanie wykorzystywane do łączenia elementów instalacji za pomocą gwintu, które w wersji obrotowej zyskuje dodatkową funkcjonalność. Dzięki temu możliwe jest zachowanie szczelnego połączenia przy jednoczesnym ruchu elementów względem siebie. Takie rozwiązanie sprawdza się w aplikacjach wymagających niezawodności i odporności na drgania oraz zmienne obciążenia. W praktyce dobrze dobrane złącze skręcane zwiększa trwałość całego układu hydraulicznego, poprawia komfort montażu oraz ogranicza konieczność częstych napraw i wymiany przewodów.

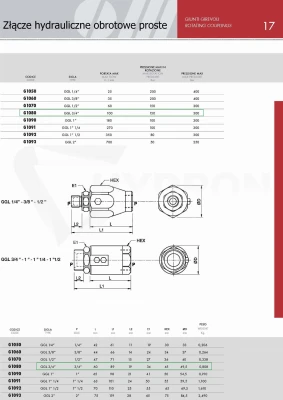

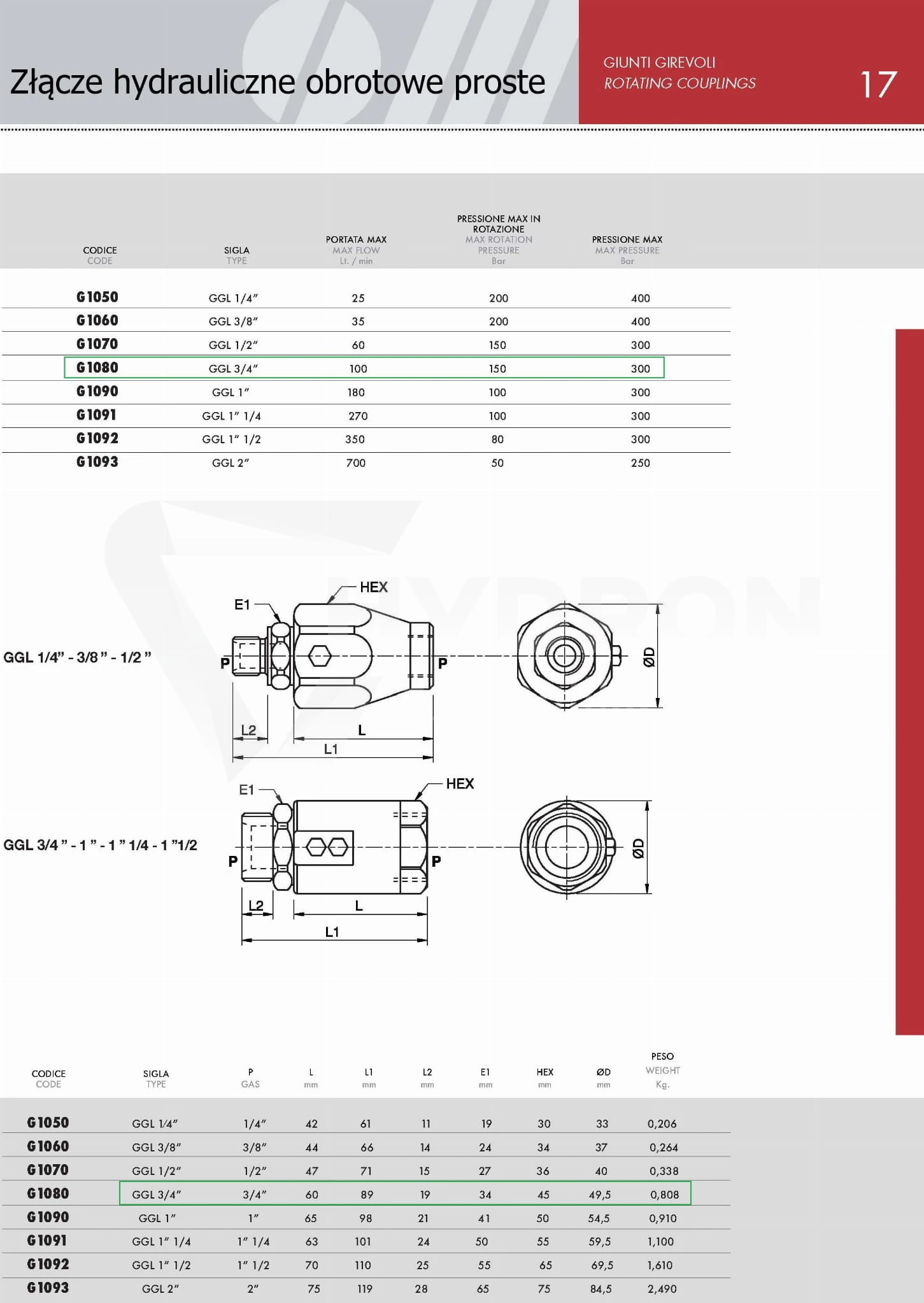

Pomocne dane:
- E1 - 34 mm
- E2 - 45 mm
- L2 - 19 mm
- L1 - 80 mm
- L - 50 mm
- P - Średnica gwintu BSP 3/4" mierzona suwmiarką:
- Średnica zewnętrzna [mm]: 26,1 - 26,4
- Średnica wewnętrzna [mm]: 24,1 - 24,5
- Przepływ max - 100 l/min
- Max. prędkość obrotowa - 120 obr/min
- Ciśnienie dynamiczne: 160 bar
- Ciśnienie statyczne: 300 bar
- Oznaczenie alternatywne: GGIL-19-12GM-12
- Kod produktu SJ00-3/4
Czym jest złącze hydrauliczne obrotowe ?
Złącze hydrauliczne obrotowe proste 3/4" to istotny komponent systemów hydraulicznych, umożliwiający płynne przekazywanie medium roboczego (np. oleju hydraulicznego) między dwoma elementami układu przy jednoczesnej możliwości obracania się jednego z nich. Dzięki temu eliminowane są naprężenia i skręcenia przewodów, co znacząco zwiększa ich trwałość i wydajność. Złącze obrotowe jest precyzyjnie wykonane z wysokiej jakości stali, co zapewnia jego odporność na wysokie ciśnienia oraz korozję. Kluczowe cechy tego modelu:
- Średnica gwintu: 3/4"
- Materiał wykonania: stal wzmocniona
- Uszczelnienie: wysokiej klasy uszczelki odporne na oleje hydrauliczne
- Konstrukcja: jednoosiowa, umożliwiająca swobodny obrót w miejscu połączenia
- Ciśnienie robocze: zgodne z normami przemysłowymi, dostosowane do wysokociśnieniowych układów hydraulicznych
Zastosowanie złączy obrotowych
Złącza tego typu znajdują szerokie zastosowanie w systemach hydraulicznych, gdzie konieczna jest eliminacja skręcania przewodów i redukcja naprężeń mechanicznych. Najczęściej są używane w: 1) Przemysłowych maszynach hydraulicznych – np. dźwigach, koparkach, prasach hydraulicznych. 2) Rolnictwie – w układach hydraulicznych ciągników i maszyn rolniczych. 3. Maszynach budowlanych – zapewniają niezawodne połączenia w urządzeniach wymagających dużej elastyczności układu. 4) Przewodach hydraulicznych pod wysokim ciśnieniem – eliminacja uszkodzeń wynikających z naprężeń przewodów
Dlaczego warto wybrać złącza obrotowe z Hydron ?
- Zwiększona trwałość przewodów hydraulicznych – dzięki eliminacji skręcania i zmniejszeniu naprężeń
- Lepsza wydajność układu hydraulicznego – płynniejsze przepływy bez zbędnych oporów i obciążeń
- Wysoka jakość wykonania – precyzyjna produkcja i zastosowanie najlepszych materiałów
- Dostosowanie do wymagających warunków pracy – odporność na wysokie ciśnienie i agresywne środowisko pracy
