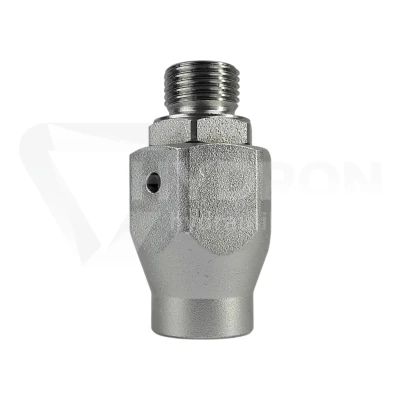

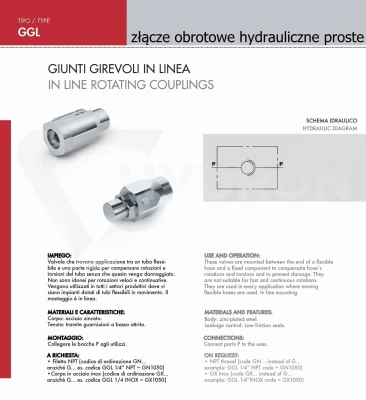

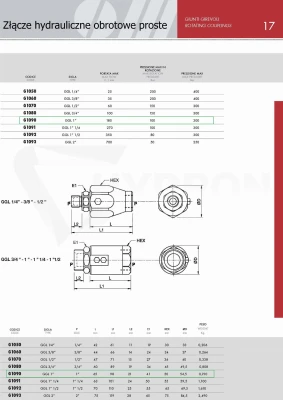

Złącze obrotowe hydrauliczne proste 1"

Przejdź do sekcji Opinie

184,80 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza złącze obrotowe proste
Rozmiar gwintu 1 1" BSP
Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 100 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 80°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie alternatywne GGL 1

Opis

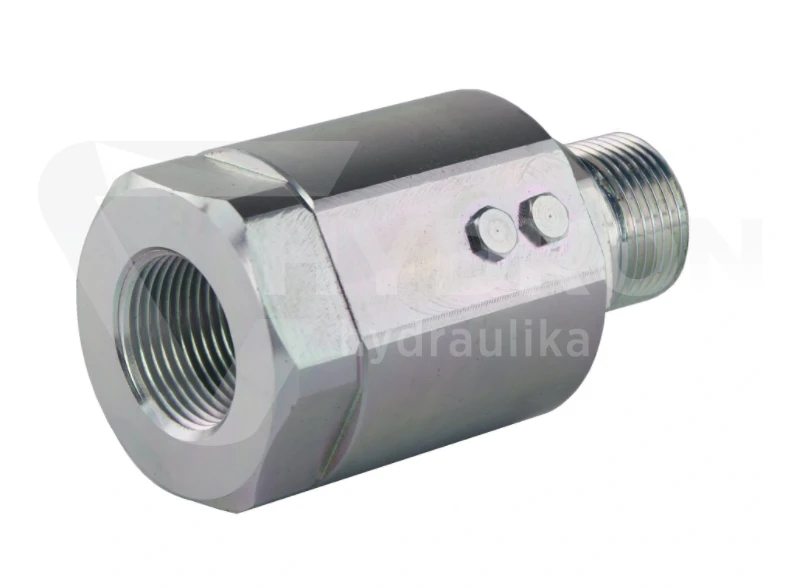

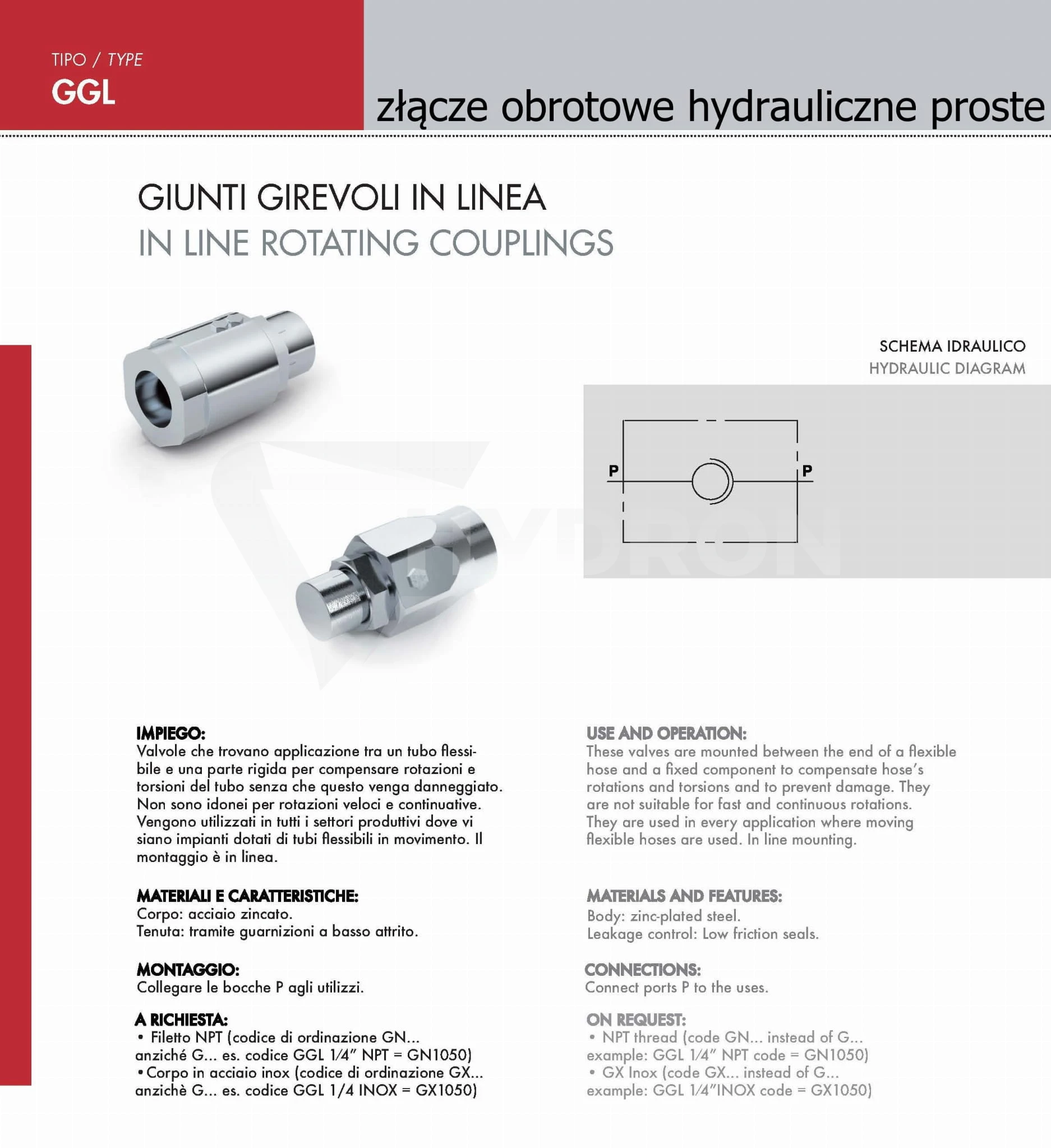

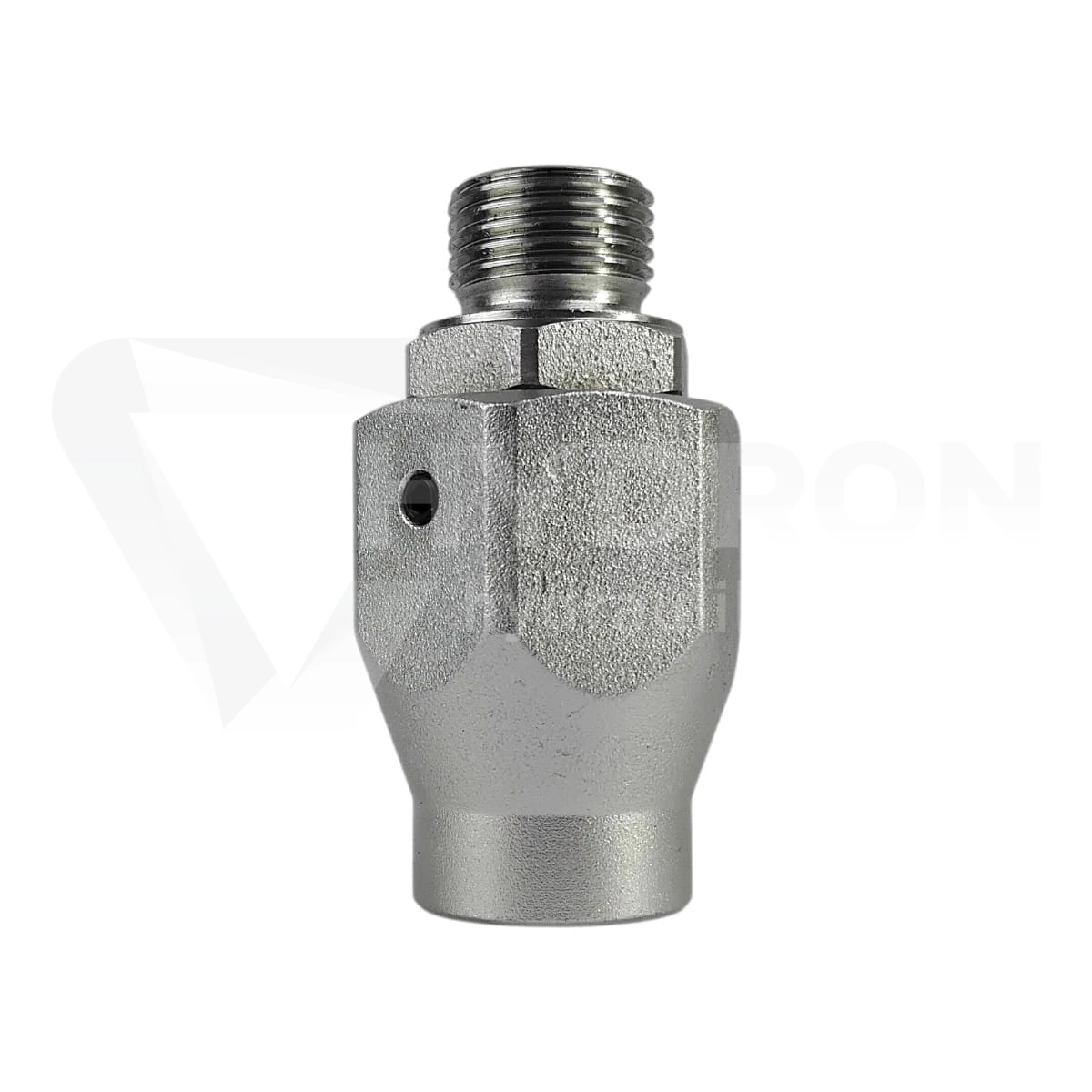

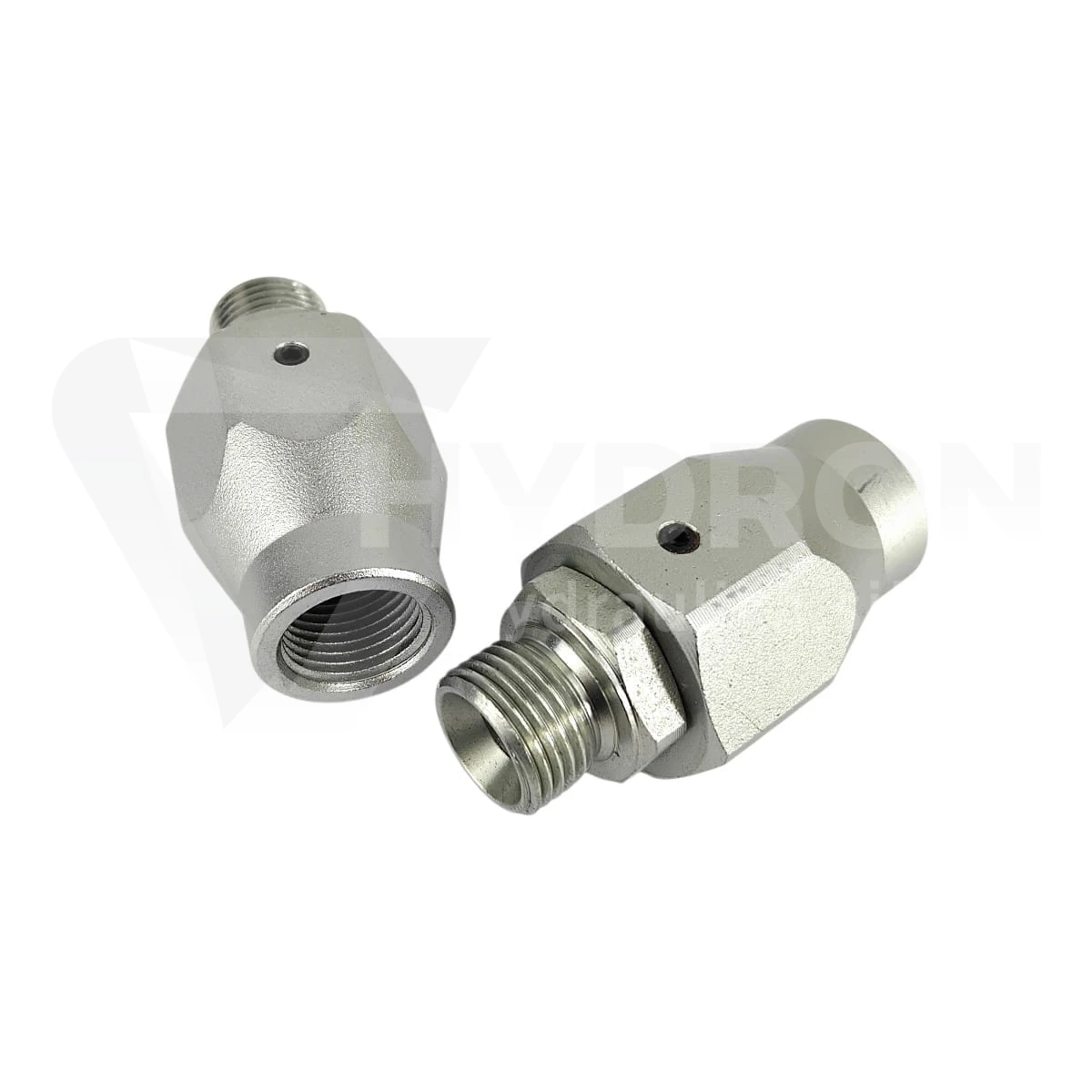

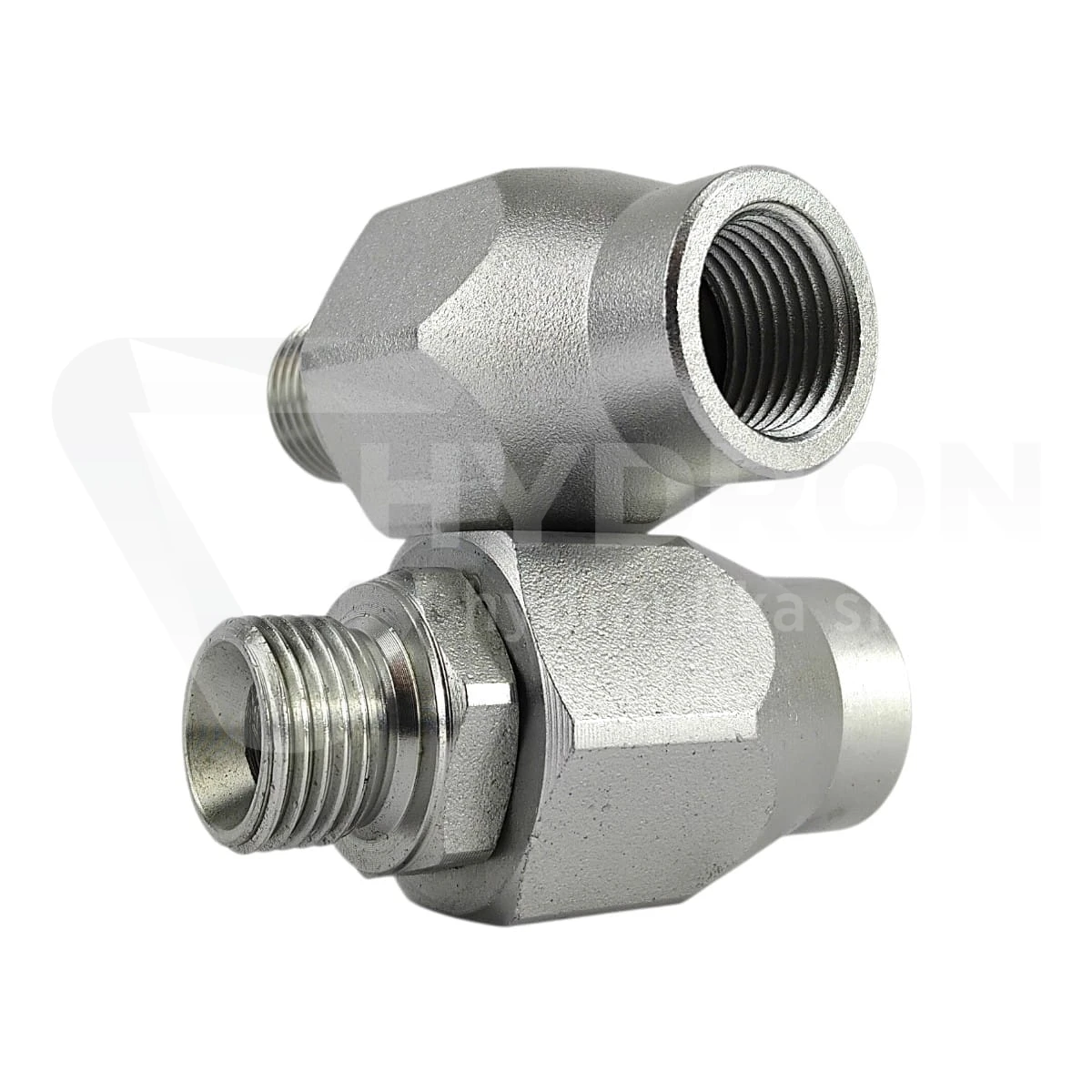

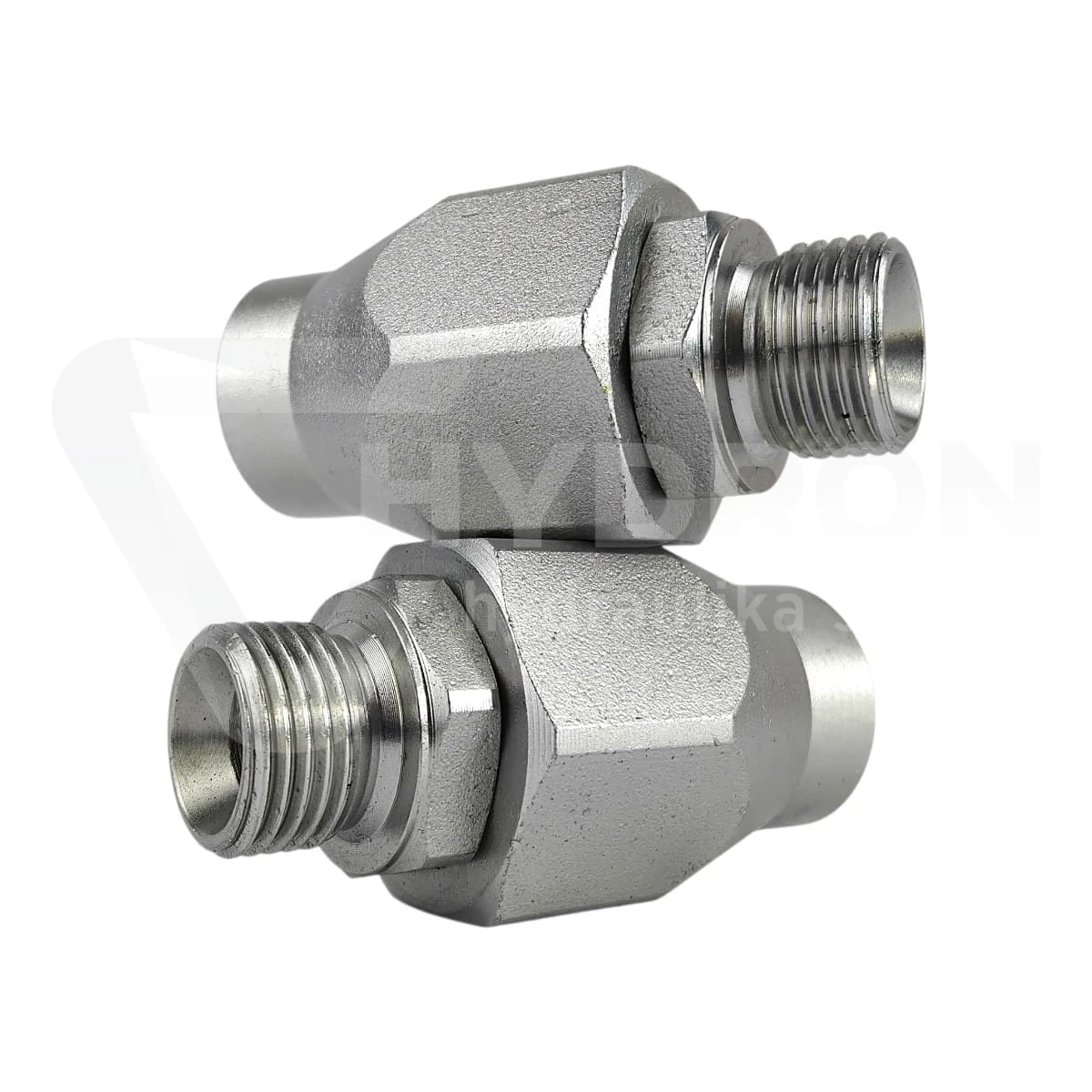

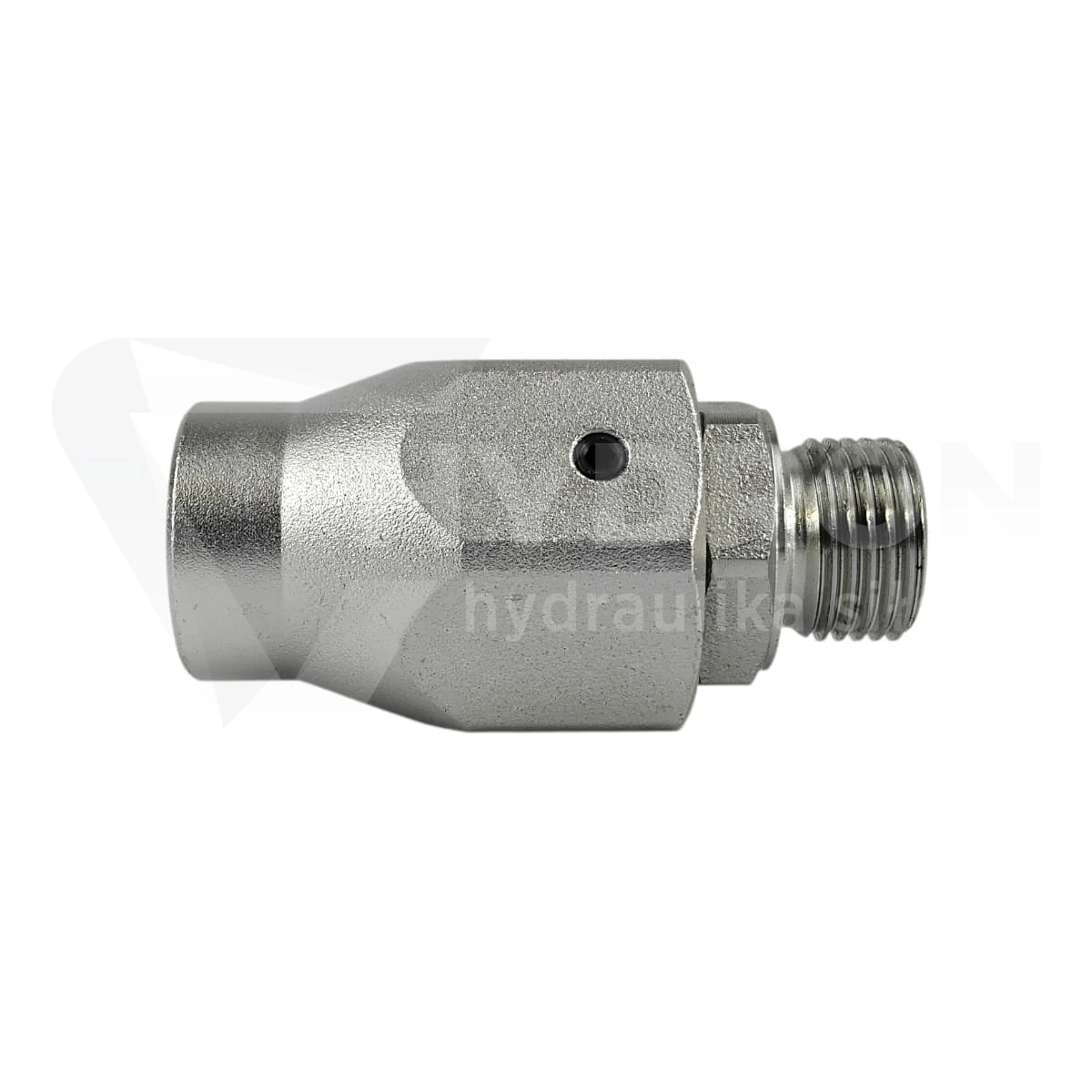

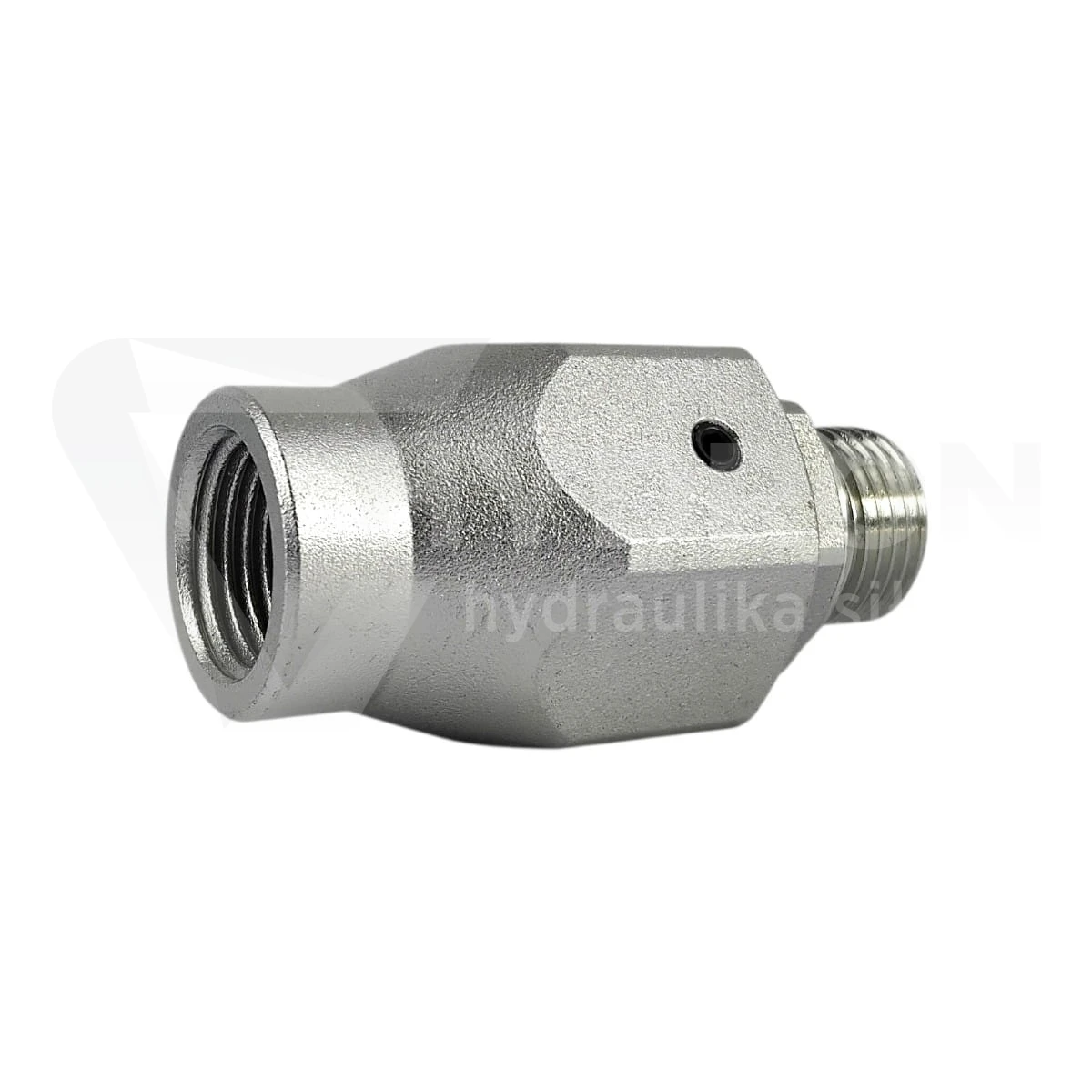

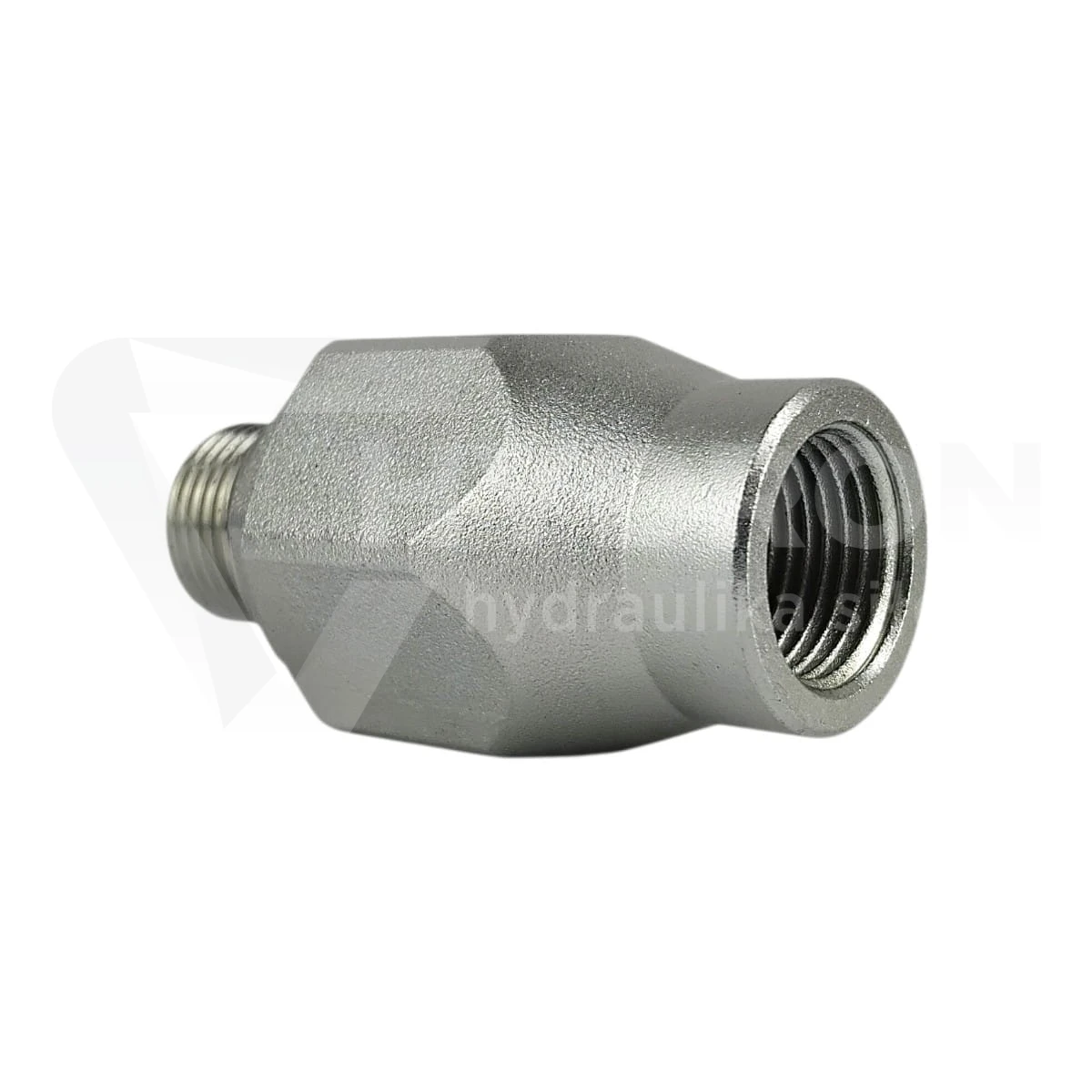

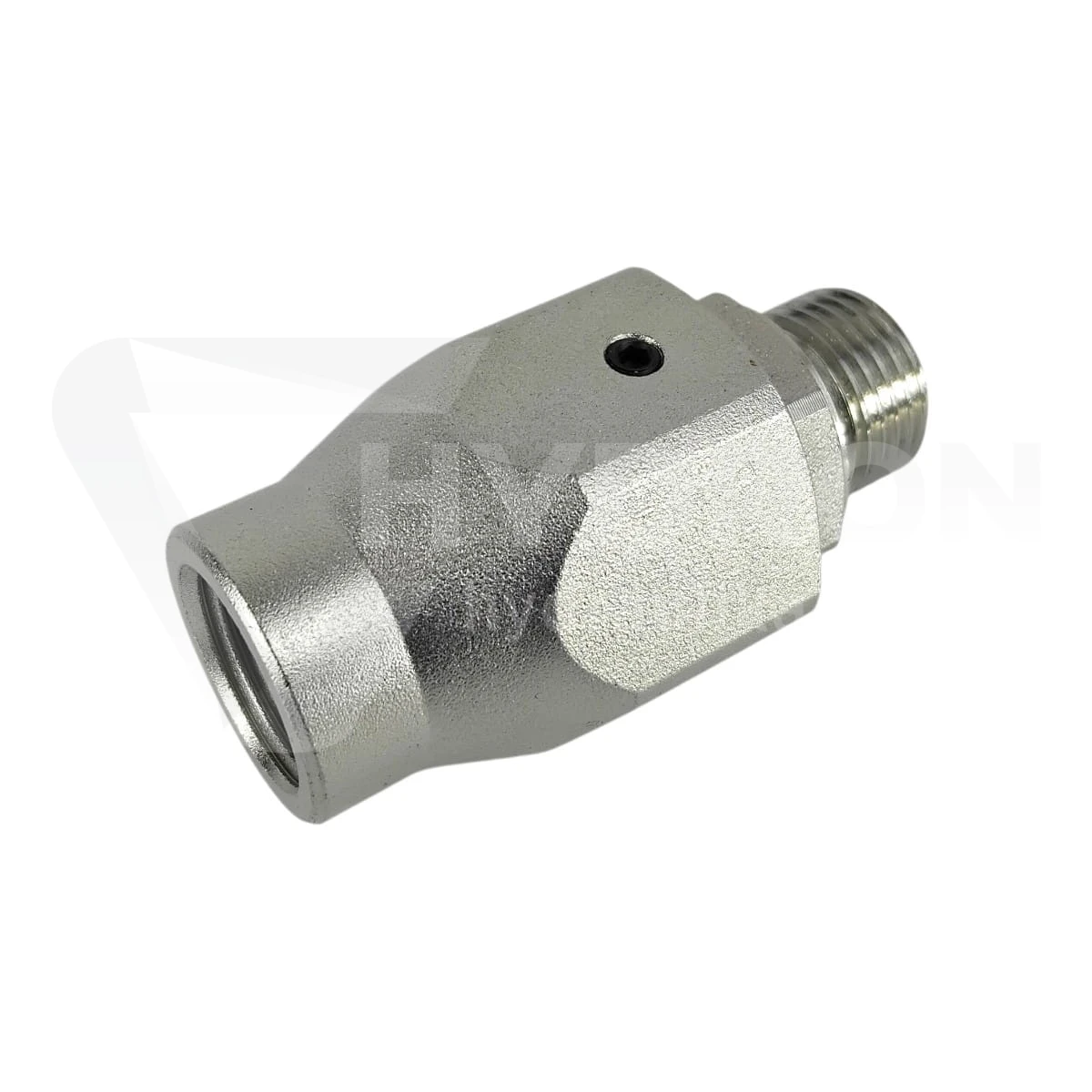

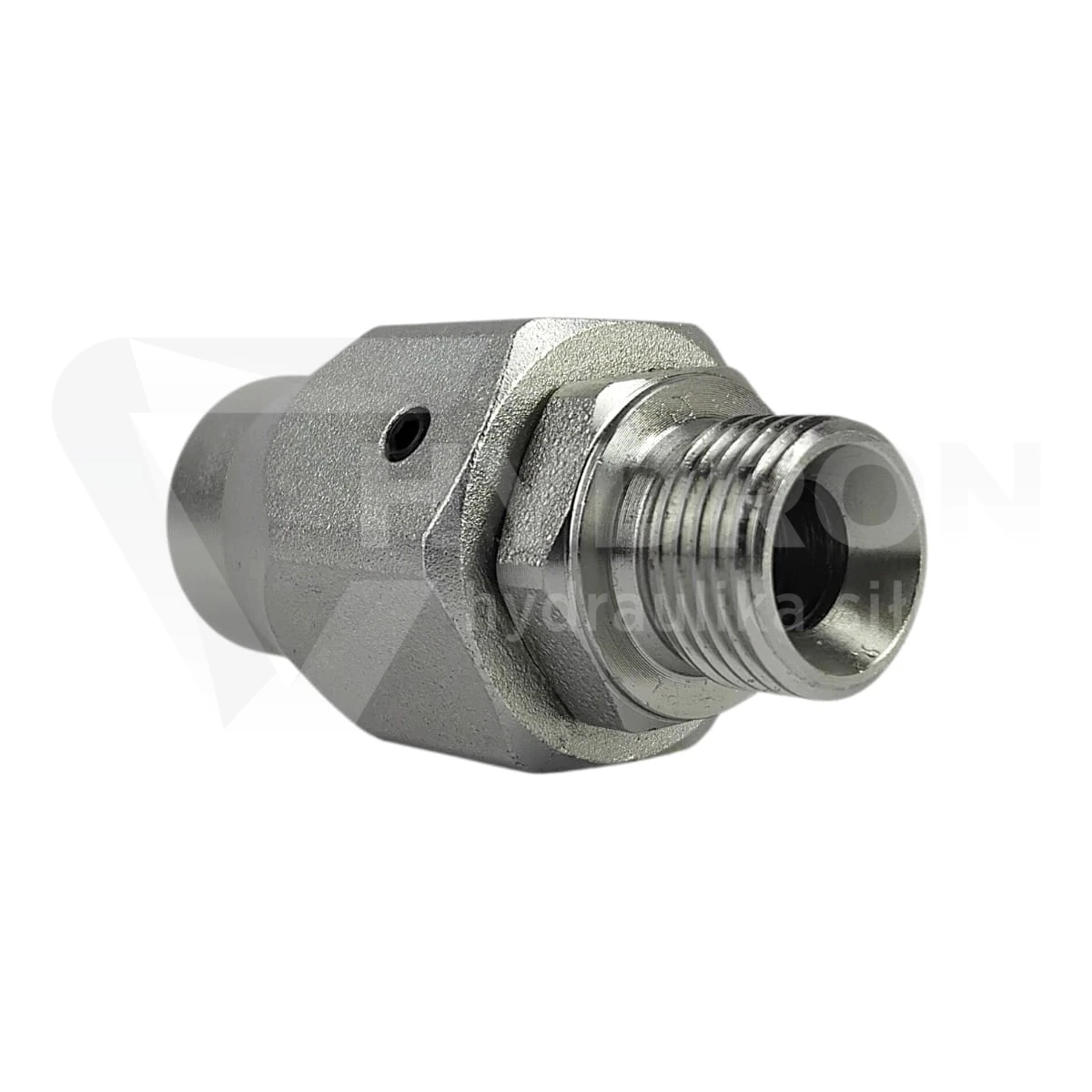

Złącze obrotowe proste 1" gwint zewn. i wewn.

Złącze obrotowe proste z łożyskiem kulkowym przeznaczone do oleju hydraulicznego. Stosowane w układach wymagających
połączenia obrotowego w celu wyeliminowania naprężeń węży. Złącze przeznaczone do wykonywania obrotów przy małym
momencie obrotowym. Nie jest zaprojektowane do pracy z dużymi prędkościami obrotowymi. Materiał: stal ocynkowana.
Uszczelnienie: NBR. Przyłącze: gwint wewn./zewn. BSP. Temp. pracy: od -20°C do +80°C
Złącza obrotowe montuje się bezpośrednio do przewodów hydraulicznych celem zabezpieczenia ich przed uszkodzeniem
spowodowanym skręceniem lub wygięciem. Dwa elementy hydrauliki zamontowane na obu końcach złącza obrotowego
mogą się niezależnie, swobodnie skręcać i obracać przy zachowaniu pełnej szczelności przepływu oleju.

Złącze obrotowe w hydraulice siłowej – funkcja i zastosowanie

Złącze obrotowe jest elementem instalacji hydraulicznej, który umożliwia swobodny obrót pomiędzy dwoma połączonymi komponentami bez przerywania przepływu medium roboczego. W praktyce stosuje się je wszędzie tam, gdzie przewody hydrauliczne pracują w ruchu lub są narażone na skręcanie. Dzięki temu rozwiązaniu eliminowane są naprężenia powstające w wężach, co znacząco wydłuża ich żywotność oraz ogranicza ryzyko awarii całego układu. Złącza tego typu są szczególnie istotne w maszynach mobilnych, gdzie ruch ramion, siłowników czy elementów roboczych jest ciągły i dynamiczny.

Nypel obrotowy – budowa i rola w układzie

Nypel obrotowy to specyficzny typ złącza, który łączy funkcję klasycznego nypla gwintowanego z możliwością rotacji jednego z elementów. Konstrukcja opiera się na precyzyjnie dopasowanych powierzchniach oraz uszczelnieniach, które zapewniają szczelność nawet przy wysokich ciśnieniach roboczych. Zastosowanie tego rozwiązania pozwala na kompensację ruchów przewodu oraz łatwiejszy montaż w trudno dostępnych miejscach. Nypel obrotowy współpracuje bezpośrednio ze złączkami hydraulicznymi, szybkozłączami oraz przewodami, poprawiając stabilność pracy całego układu.

Złącze skręcane – trwałe połączenie z możliwością kompensacji ruchu

Złącze skręcane to rozwiązanie wykorzystywane do łączenia elementów instalacji za pomocą gwintu, które w wersji obrotowej zyskuje dodatkową funkcjonalność. Dzięki temu możliwe jest zachowanie szczelnego połączenia przy jednoczesnym ruchu elementów względem siebie. Takie rozwiązanie sprawdza się w aplikacjach wymagających niezawodności i odporności na drgania oraz zmienne obciążenia. W praktyce dobrze dobrane złącze skręcane zwiększa trwałość całego układu hydraulicznego, poprawia komfort montażu oraz ogranicza konieczność częstych napraw i wymiany przewodów.
