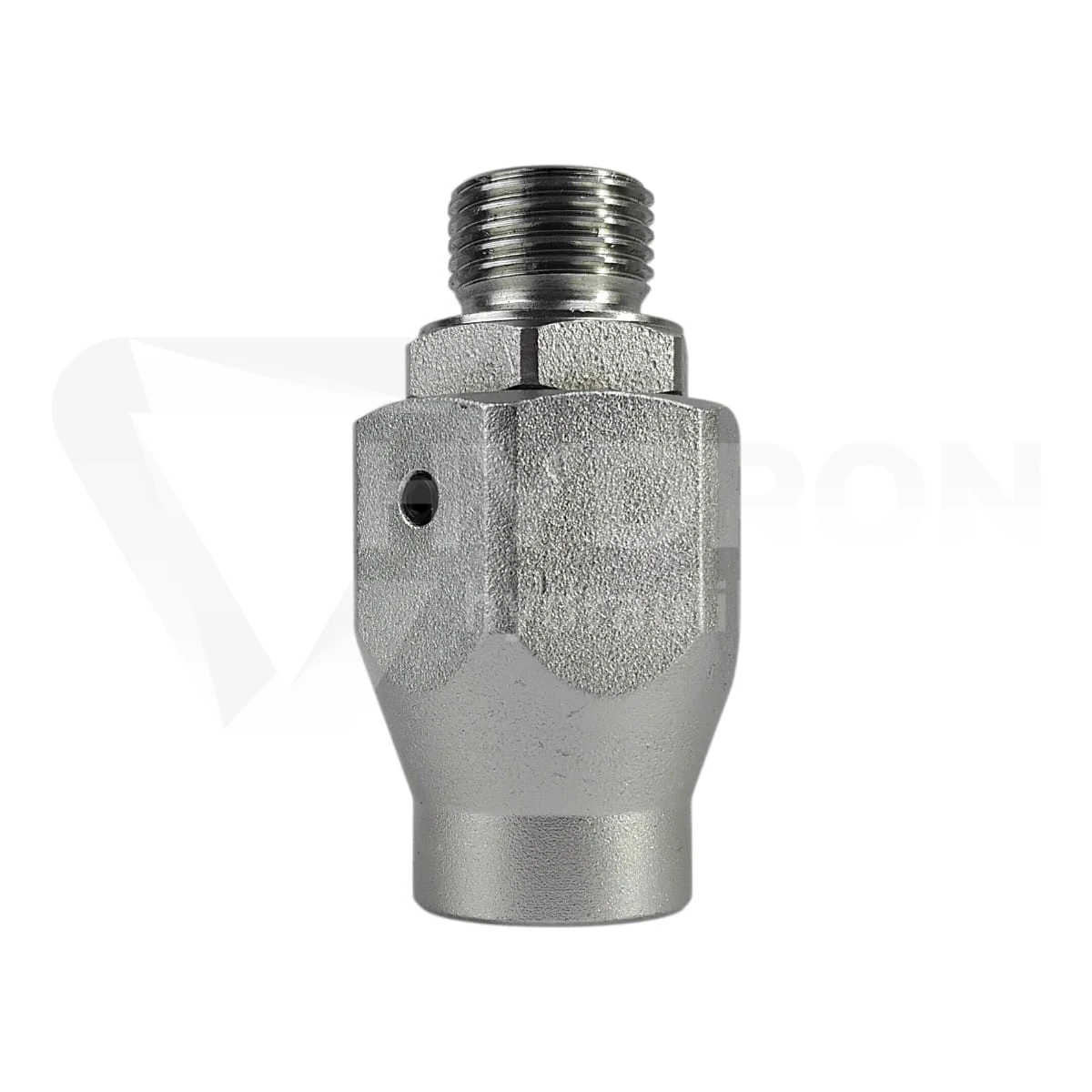

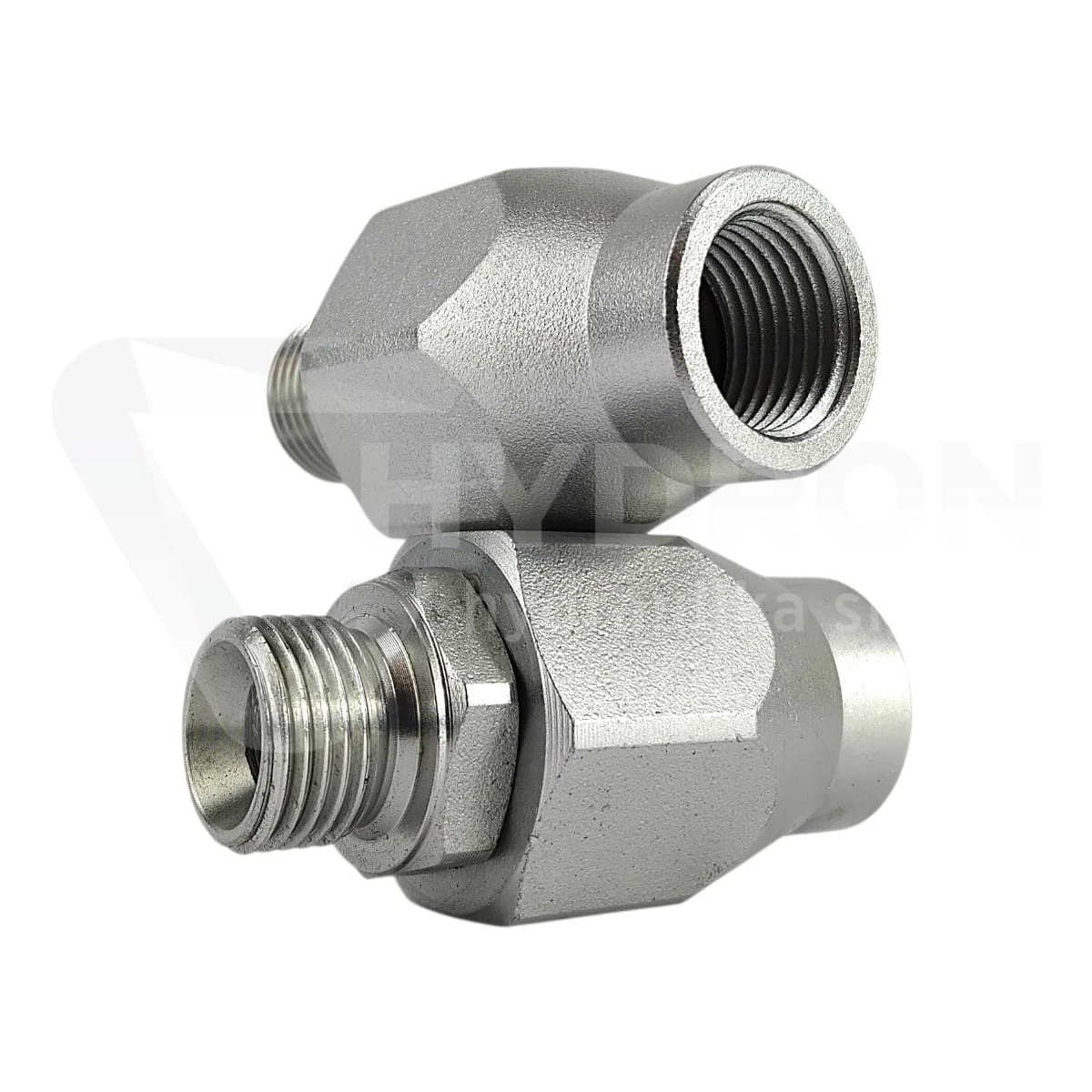

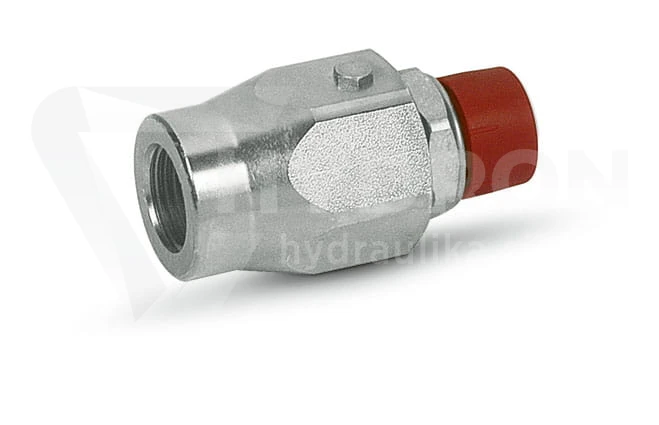

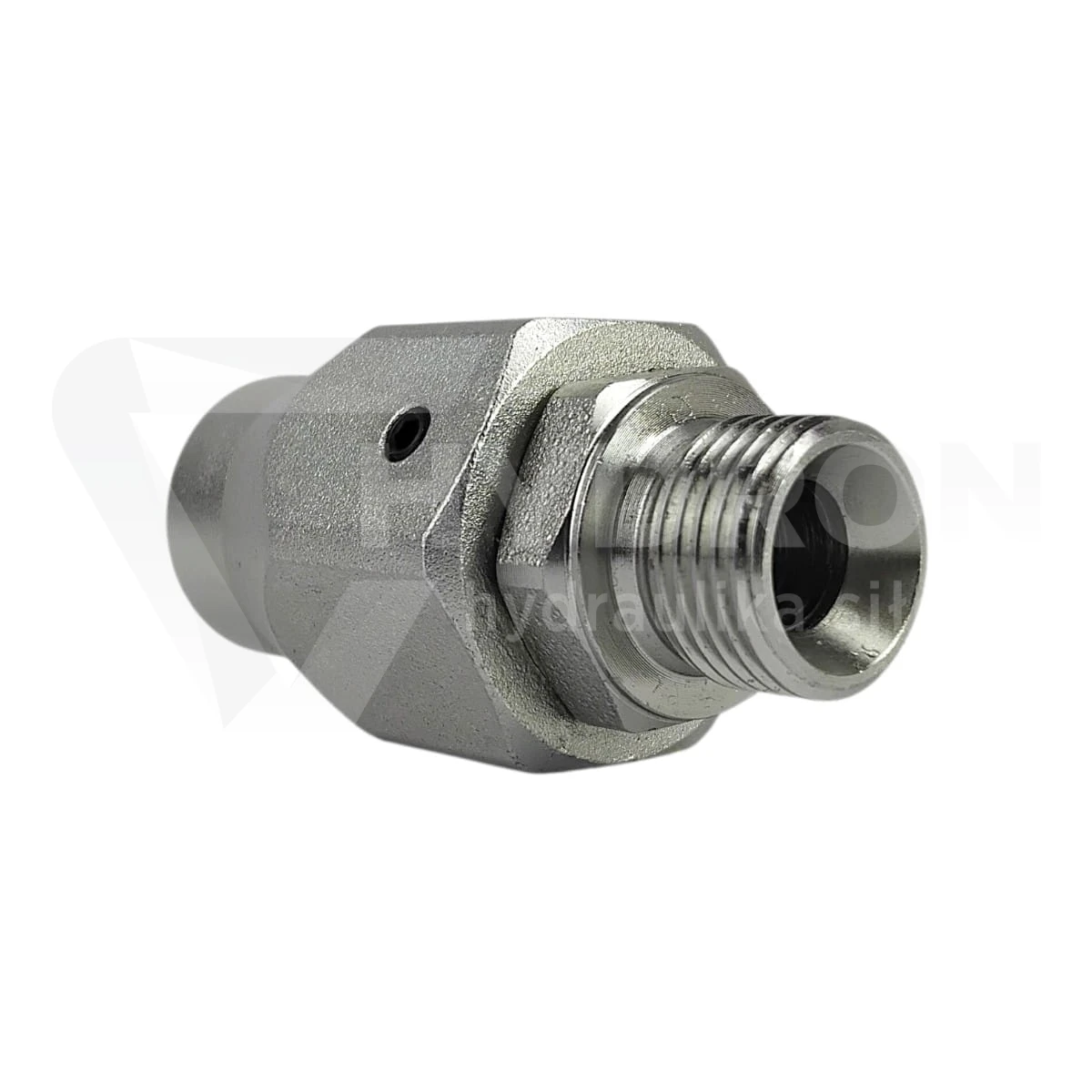

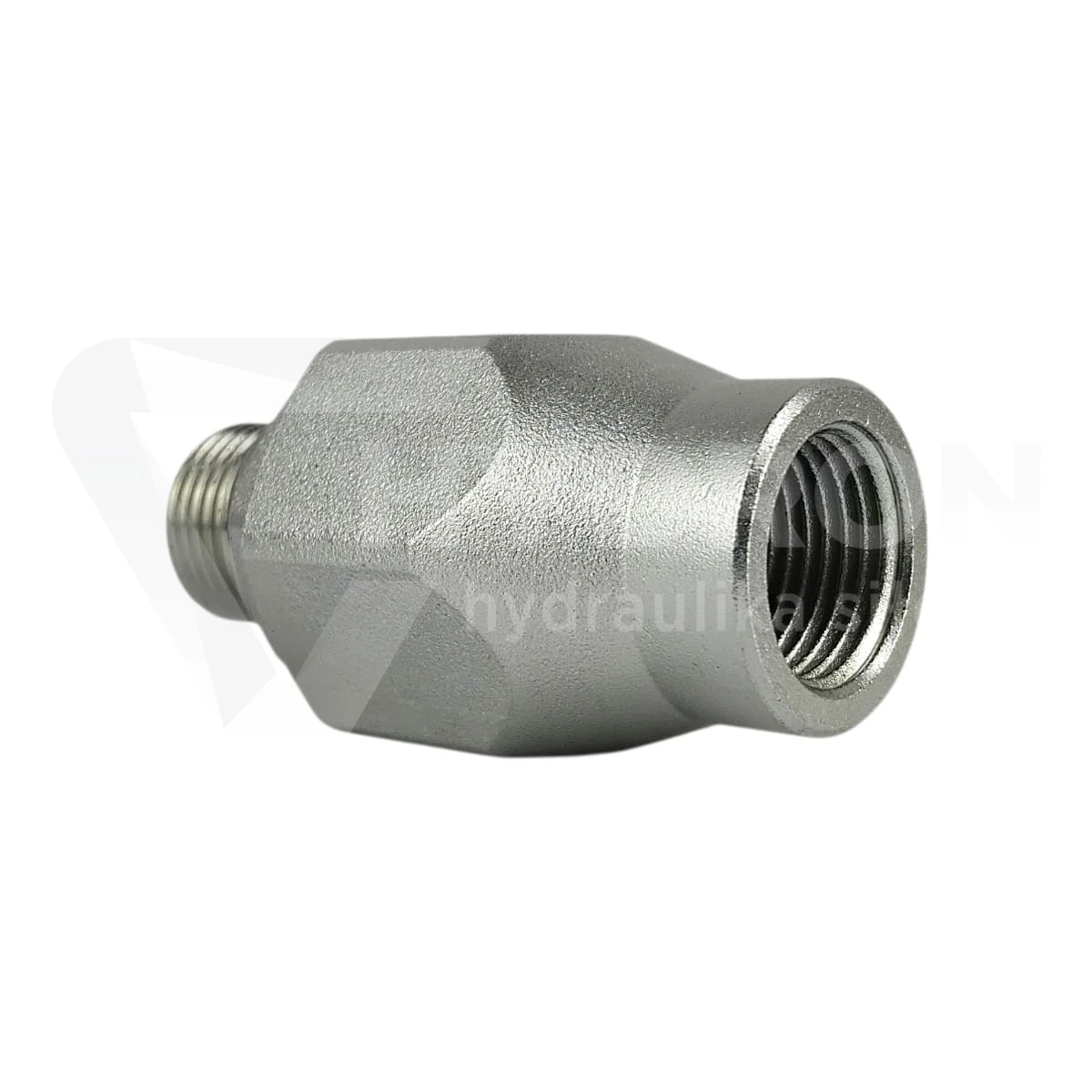

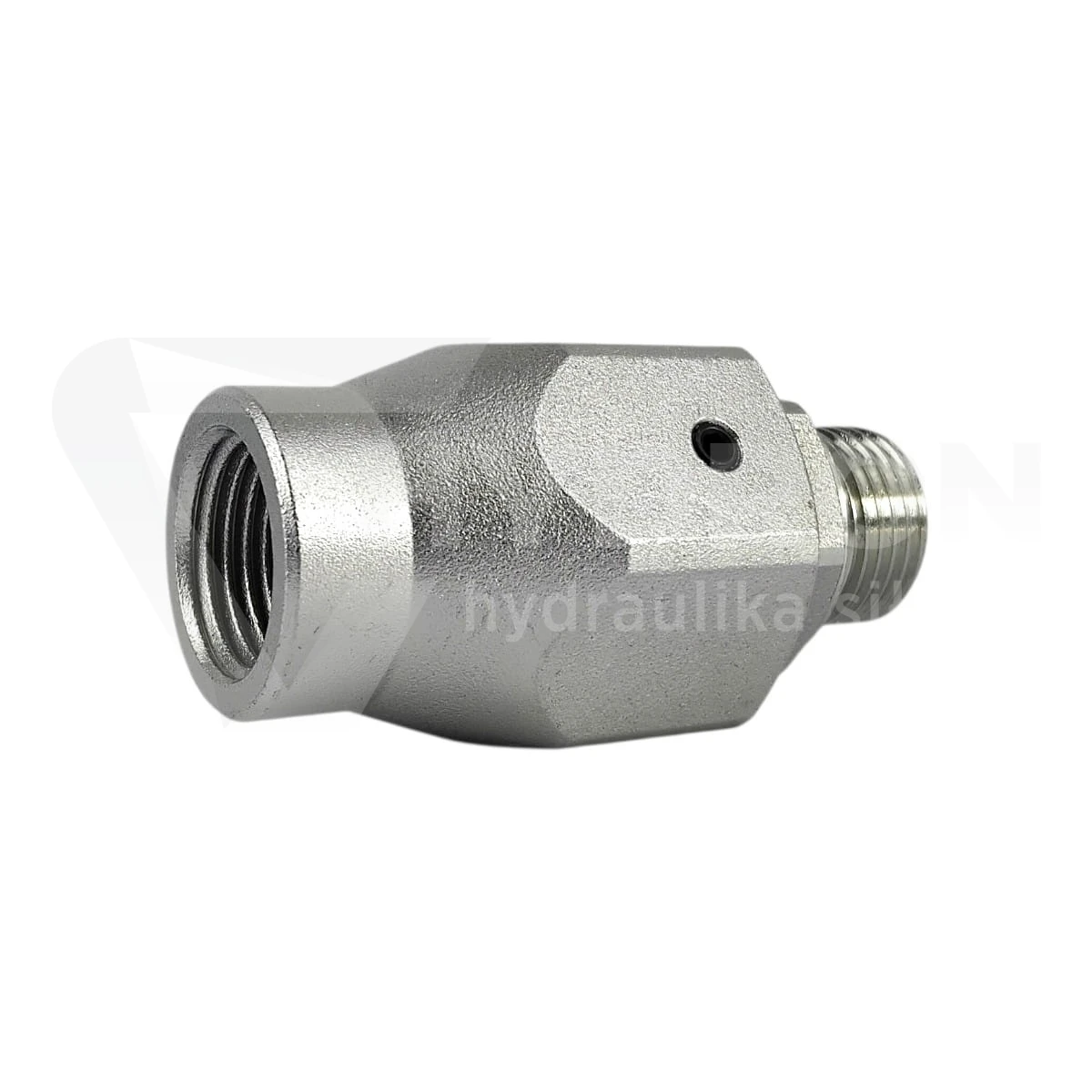

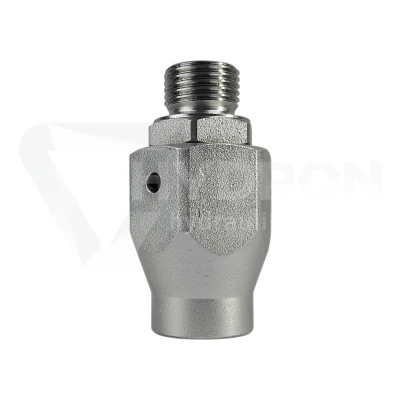

Złącze obrotowe hydrauliczne proste 1/2"
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: OBROTOWE 1/2/1/2
Kod kreskowy: 2000010047963
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza złącze obrotowe proste
- Rozmiar gwintu 1 1/2" BSP
- Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 160 bar
- Norma wykonania Złącza BSP BS5200 / ISO 8434-6
- Temperatura pracy -20°C do + 80°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie alternatywne GGL 1/2
Opis
Złącze obrotowe proste 1/2"
Czym są złącza obrotowe proste 1/2" ? Złącza obrotowe proste 1/2" to kluczowe komponenty w systemach hydraulicznych i pneumatycznych, umożliwiające przekazywanie płynów lub gazów między stacjonarnymi źródłami a obracającymi się elementami maszyn. Wyposażone w gwint zewnętrzny i wewnętrzny o rozmiarze 1/2 cala, zapewniają kompatybilność z różnorodnymi instalacjami. Złącze to charakteryzuje się solidną konstrukcją, wykonaną z materiałów takich jak stal węglowa, co gwarantuje trwałość i odporność na korozję. Mechanizm obrotowy oparty na łożyskach z odpowiednim uszczelnieniem umożliwia swobodny ruch obrotowy przy zachowaniu pełnej szczelności przepływu medium. Dzięki temu złącze może pracować pod ciśnieniem roboczym do 300 barów i zapewnia przepływ na poziomie 60 l/min.
Zastosowanie złącza obrotowego prostego 1/2"
Złącza obrotowe znajdują szerokie zastosowanie w różnych gałęziach przemysłu, w tym w hydraulice siłowej, energetyce, metalurgii, a także w sektorach medycznym, spożywczym, farmaceutycznym, samochodowym, papierniczym, drukarskim i petrochemicznym. Są niezastąpione w układach, gdzie konieczny jest obrót osiowy pod ciśnieniem, na przykład w wałach, stołach obrotowych, cylindrach czy wrzecionach. Dzięki nim możliwe jest zapobieganie powstawaniu naprężeń węży, eliminując ryzyko ich skręcenia i uszkodzenia.
Dlaczego warto wybrać złącze obrotowe proste 1/2" w sklepie Hydron?
Wybierając złącze obrotowe proste 1/2" w sklepie Hydron, inwestujesz w produkt o wysokiej jakości, który został zaprojektowany z myślą o niezawodności i długotrwałej eksploatacji. Nasze złącza są łatwe w instalacji i skutecznie chronią przewody, co przekłada się na obniżenie kosztów eksploatacji całej instalacji. Dzięki szerokiemu asortymentowi i profesjonalnemu doradztwu technicznemu, jesteśmy w stanie sprostać nawet najbardziej wymagającym potrzebom naszych klientów.
Złącze obrotowe w hydraulice siłowej – funkcja i zastosowanie
Złącze obrotowe jest elementem instalacji hydraulicznej, który umożliwia swobodny obrót pomiędzy dwoma połączonymi komponentami bez przerywania przepływu medium roboczego. W praktyce stosuje się je wszędzie tam, gdzie przewody hydrauliczne pracują w ruchu lub są narażone na skręcanie. Dzięki temu rozwiązaniu eliminowane są naprężenia powstające w wężach, co znacząco wydłuża ich żywotność oraz ogranicza ryzyko awarii całego układu. Złącza tego typu są szczególnie istotne w maszynach mobilnych, gdzie ruch ramion, siłowników czy elementów roboczych jest ciągły i dynamiczny.
Nypel obrotowy – budowa i rola w układzie
Nypel obrotowy to specyficzny typ złącza, który łączy funkcję klasycznego nypla gwintowanego z możliwością rotacji jednego z elementów. Konstrukcja opiera się na precyzyjnie dopasowanych powierzchniach oraz uszczelnieniach, które zapewniają szczelność nawet przy wysokich ciśnieniach roboczych. Zastosowanie tego rozwiązania pozwala na kompensację ruchów przewodu oraz łatwiejszy montaż w trudno dostępnych miejscach. Nypel obrotowy współpracuje bezpośrednio ze złączkami hydraulicznymi, szybkozłączami oraz przewodami, poprawiając stabilność pracy całego układu.
Złącze skręcane – trwałe połączenie z możliwością kompensacji ruchu
Złącze skręcane to rozwiązanie wykorzystywane do łączenia elementów instalacji za pomocą gwintu, które w wersji obrotowej zyskuje dodatkową funkcjonalność. Dzięki temu możliwe jest zachowanie szczelnego połączenia przy jednoczesnym ruchu elementów względem siebie. Takie rozwiązanie sprawdza się w aplikacjach wymagających niezawodności i odporności na drgania oraz zmienne obciążenia. W praktyce dobrze dobrane złącze skręcane zwiększa trwałość całego układu hydraulicznego, poprawia komfort montażu oraz ogranicza konieczność częstych napraw i wymiany przewodów.

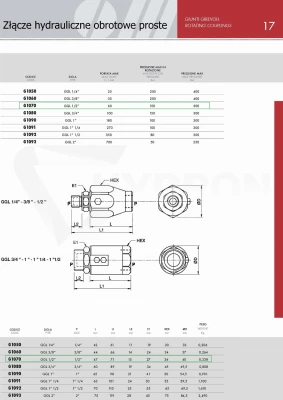

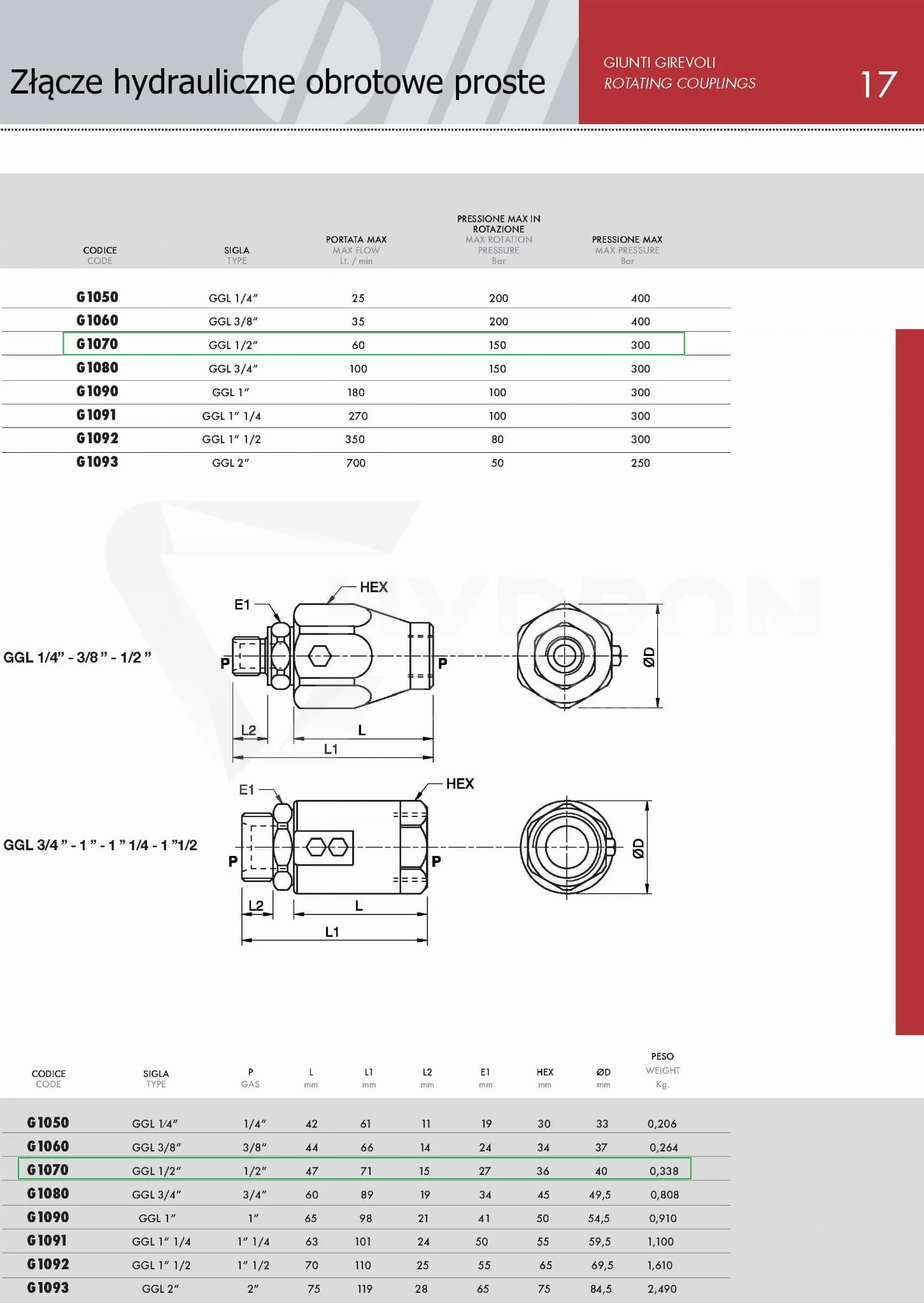

Pomocne dane:
- E1 - 27 mm
- E2 - 36 mm
- L2 - 15 mm
- L1 - 71 mm
- L - 47 mm
- P - Średnica gwintu BSP 1/2" mierzona suwmiarką:
- Średnica zewnętrzna [mm]: 20,5 - 20,9
- Średnica wewnętrzna [mm]: 18,6 - 19,0
- Przepływ max - 60 l/min
- Max. prędkość obrotowa - 160 obr/min
- Ciśnienie dynamiczne: 150 bar
- Ciśnienie statyczne: 300 bar
- Ten element określany jest jako "złączka obrotowa hydrauliczna"
- Oznaczenie alternatywne: GGIL-12-08GM-08
- Kod produktu SJ00-1/2
