Złącze obrotowe kątowe 90° gwint 2"

Przejdź do sekcji Opinie

745,42 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza złącze obrotowe kątowe
Rozmiar gwintu 1 2" BSP
Rozmiar gwintu 1 w milimetrach 59,2-59,6zew./56,2-56,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 50 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 80°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie alternatywne GGL90 2

Opis

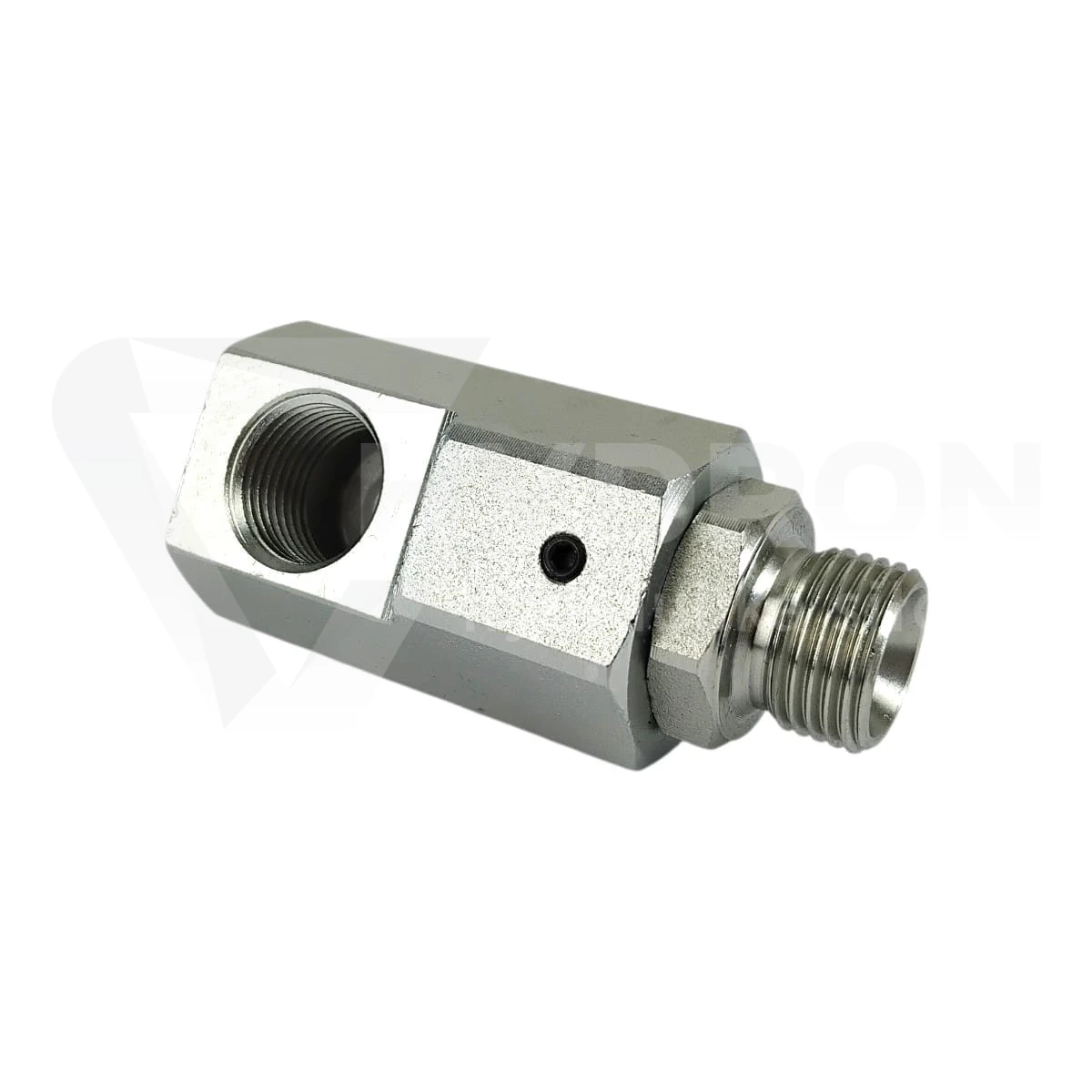

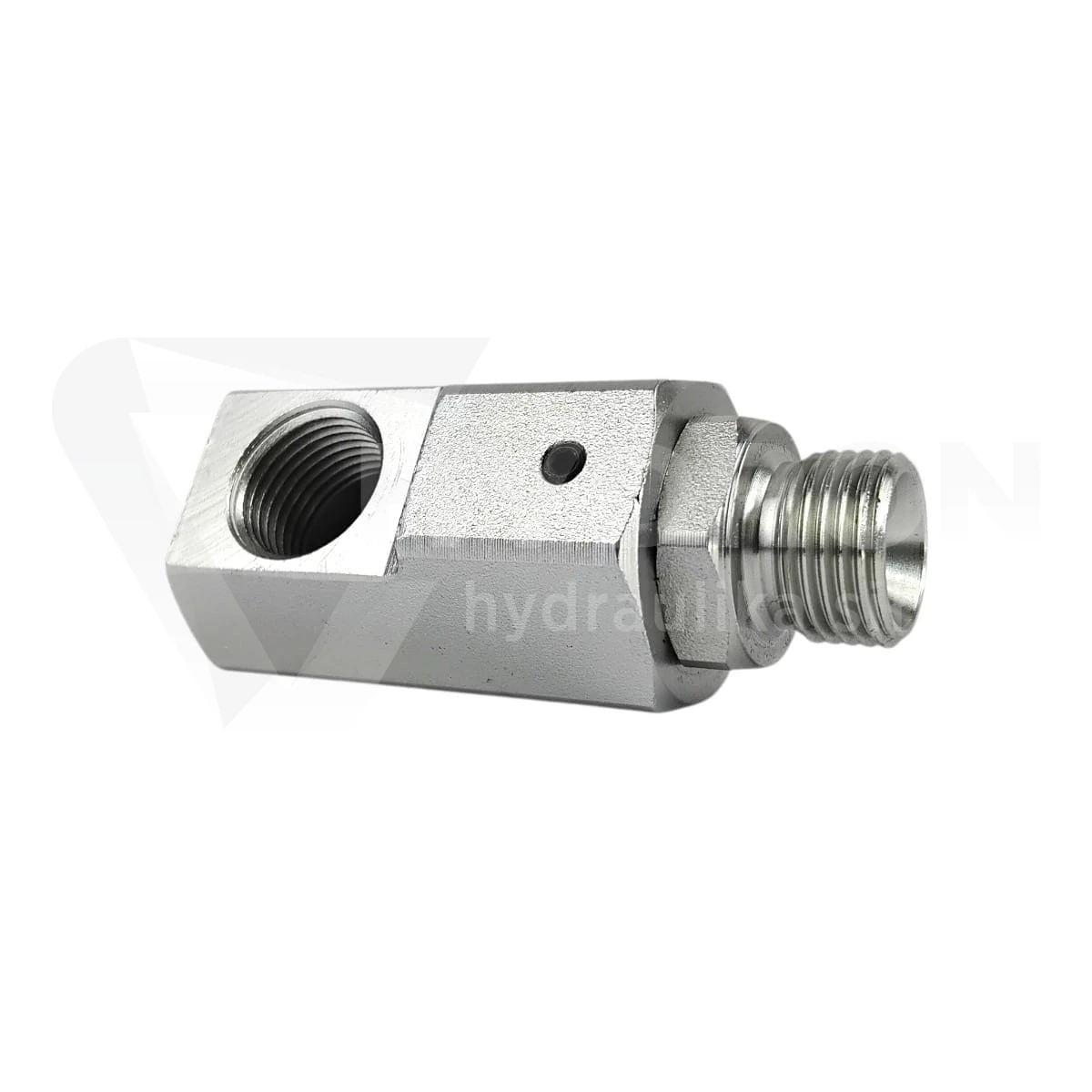

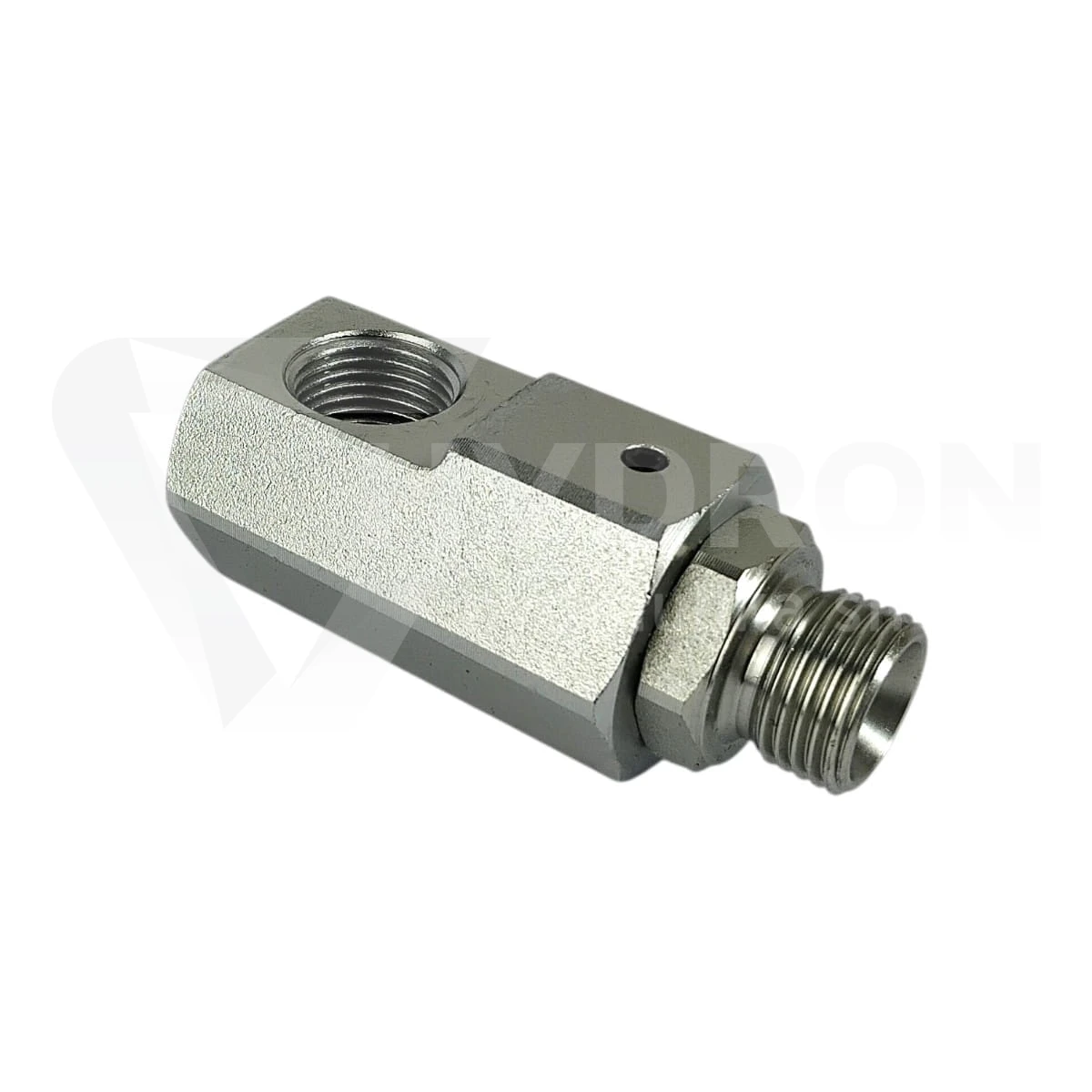

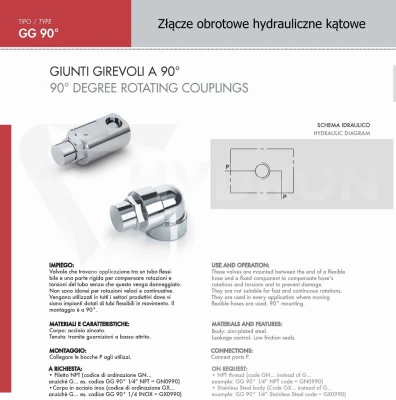

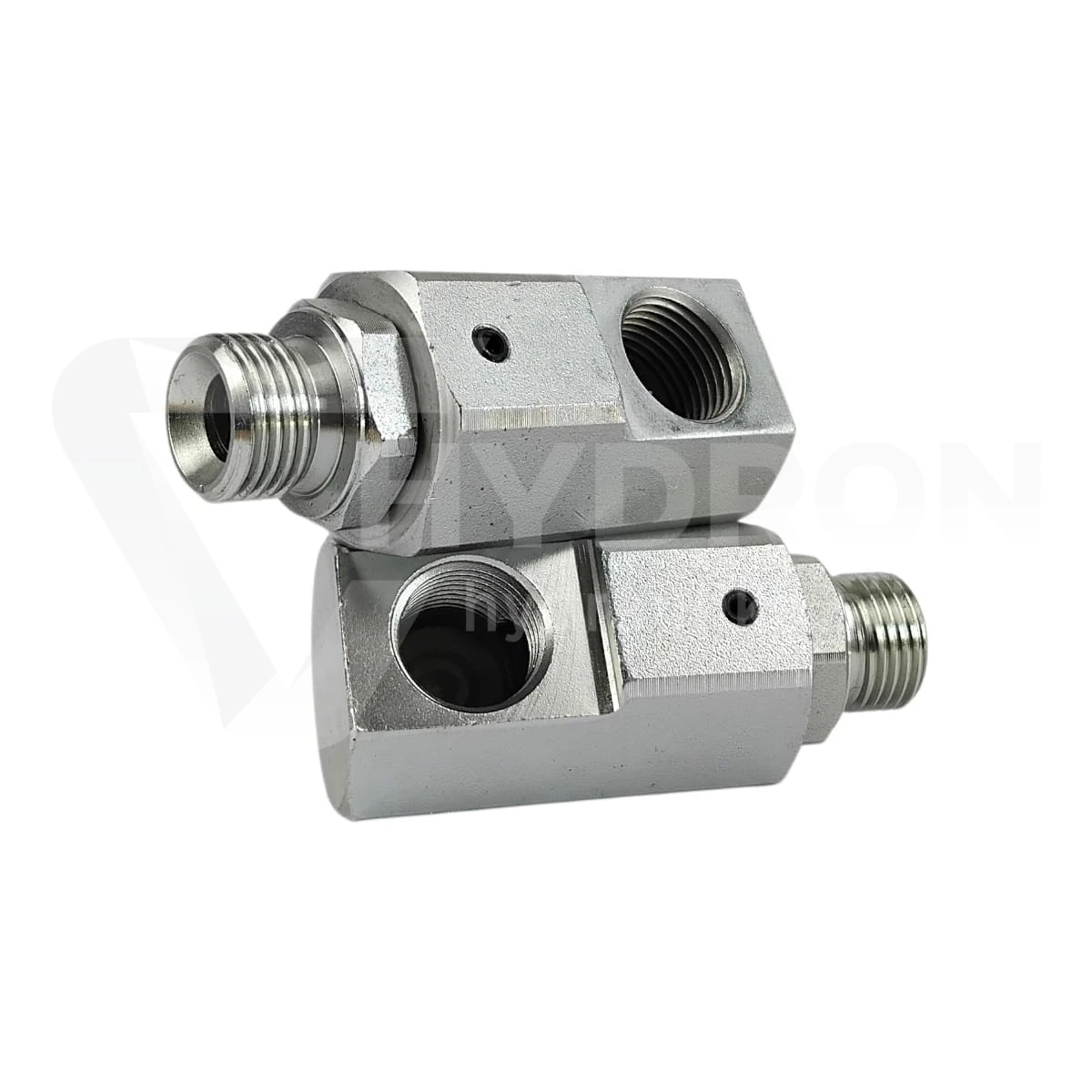

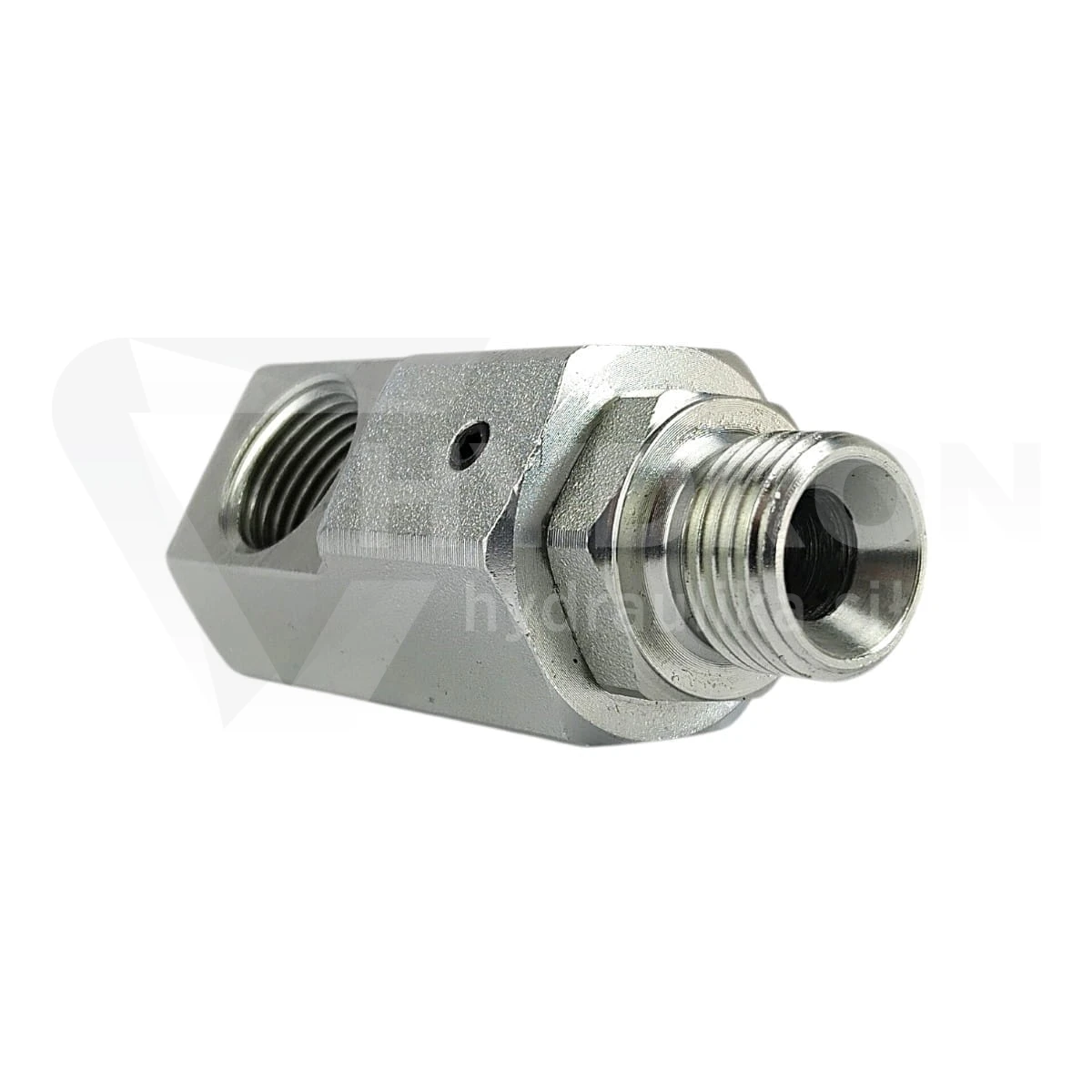

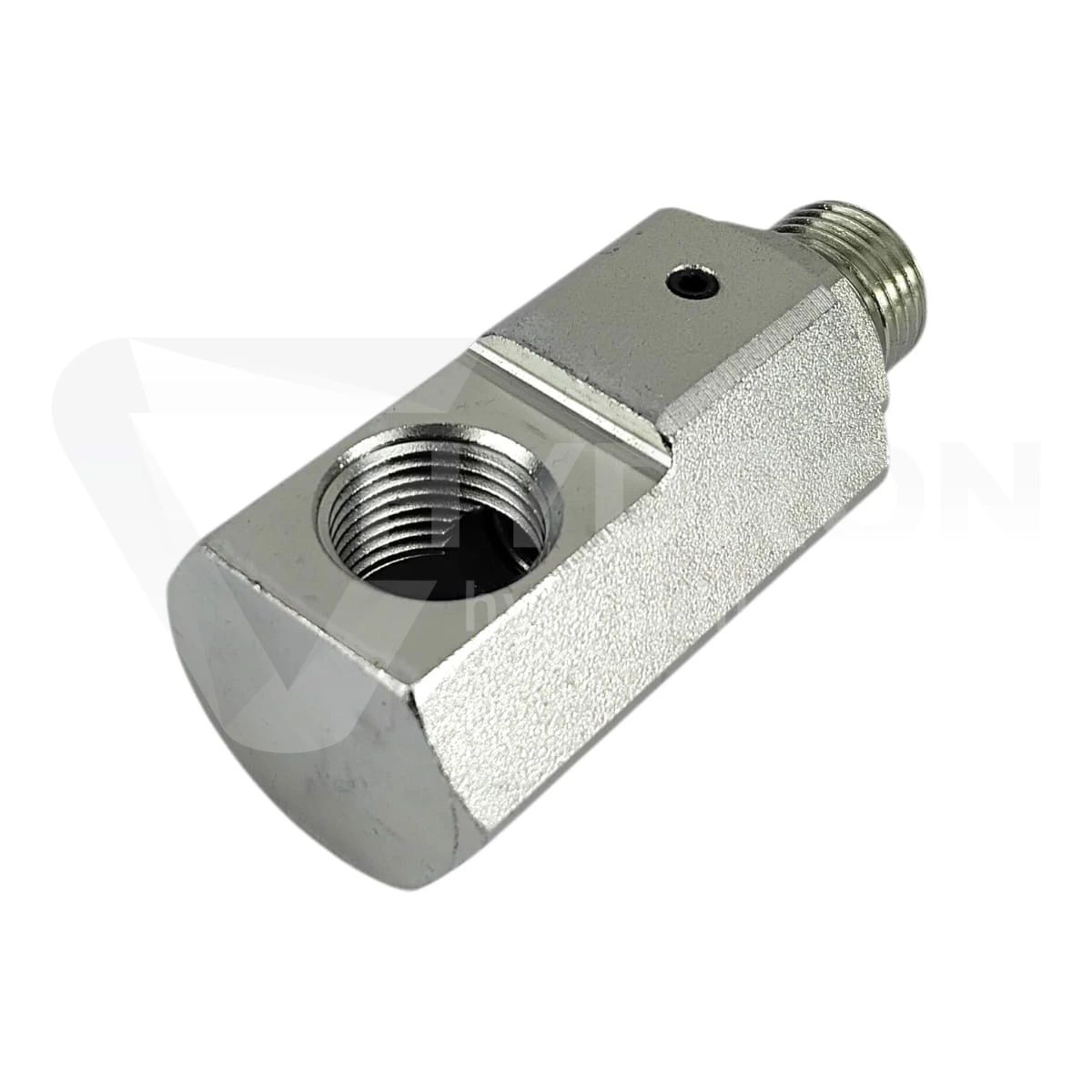

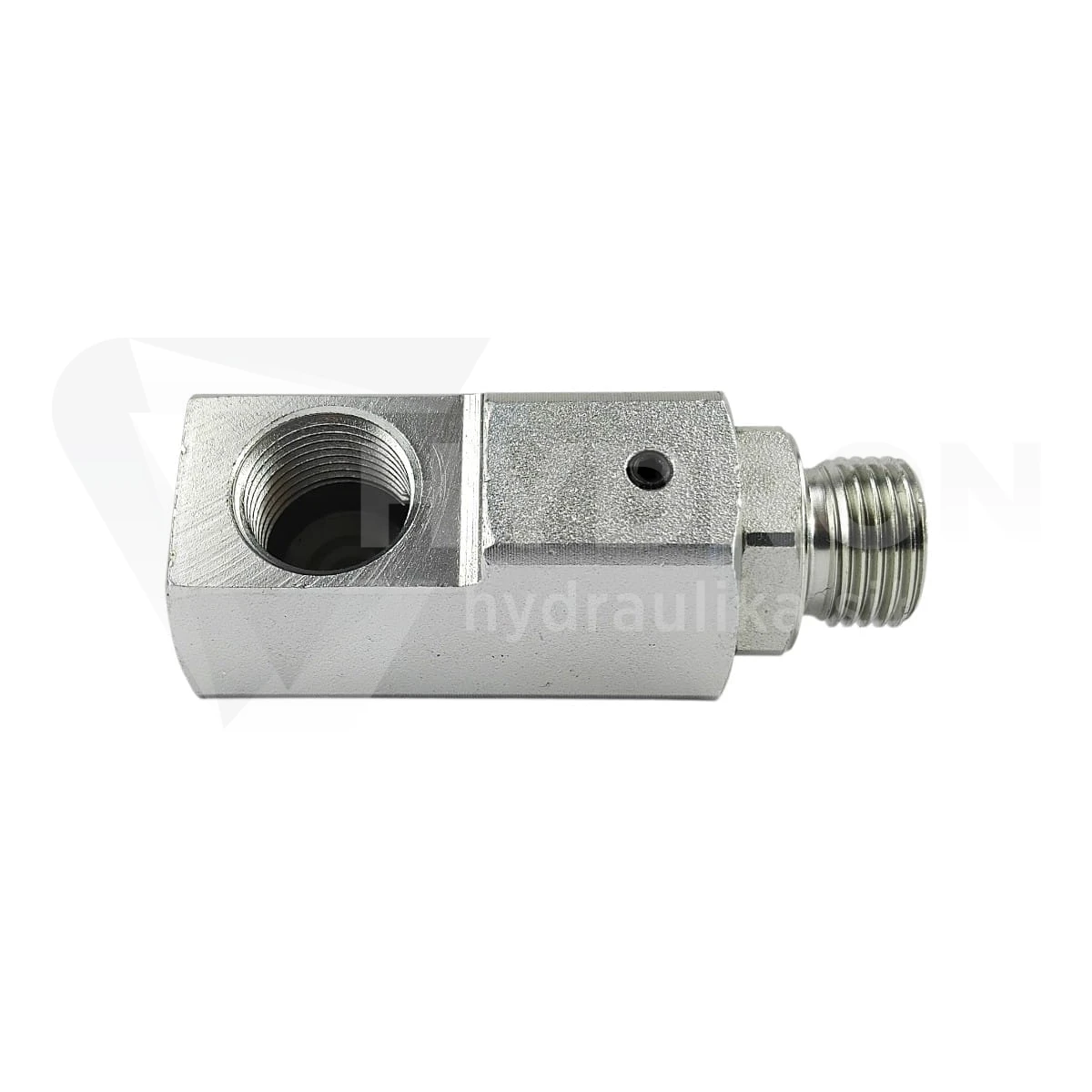

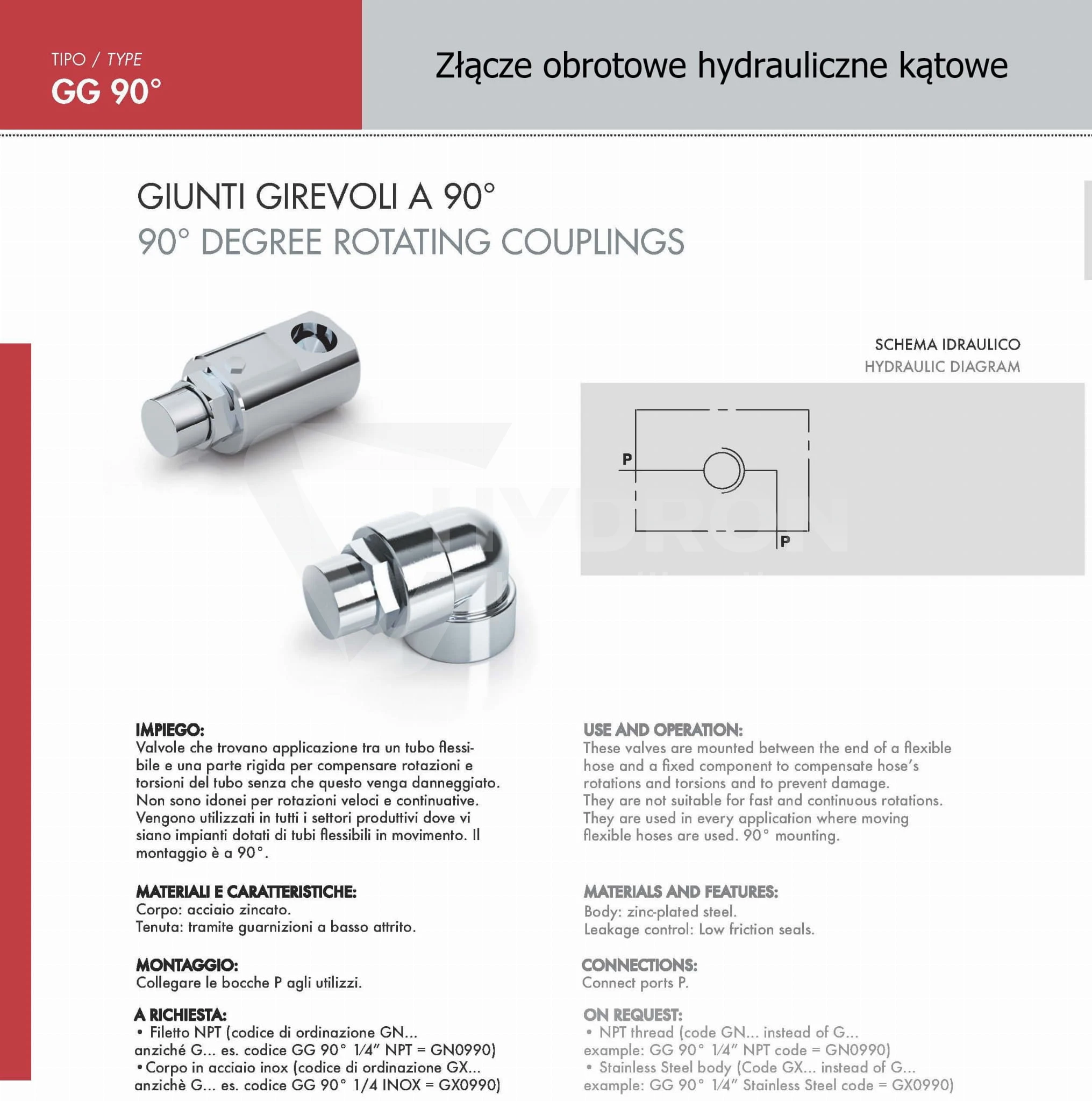

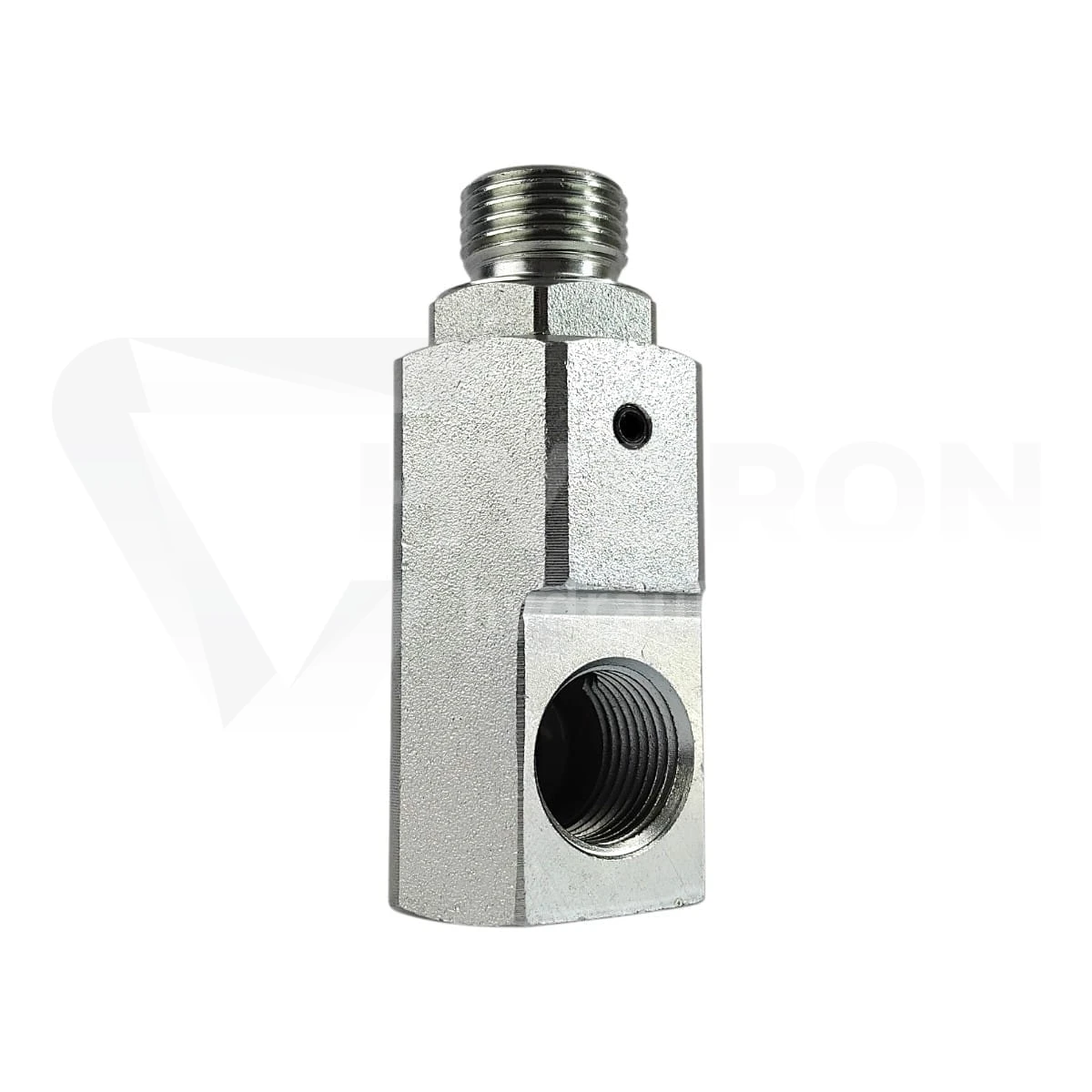

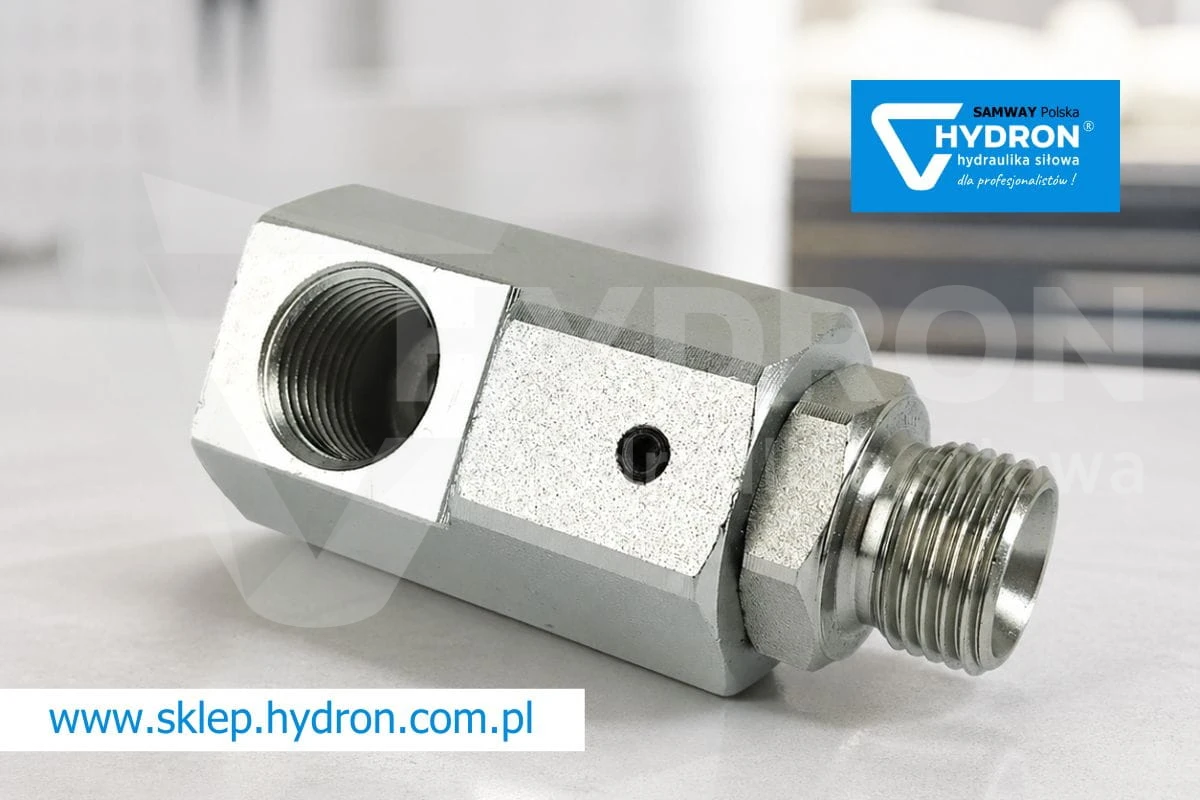

Złącze obrotowe kątowe 90° gwint 2"

Złącze obrotowe kolankowe z łożyskiem kulkowym przeznaczone do oleju hydraulicznego. Stosowane w układach wymagających
połączenia obrotowego w celu wyeliminowania naprężeń węży. Złącze przeznaczone do wykonywania obrotów przy małym
momencie obrotowym. Nie jest zaprojektowane do pracy z dużymi prędkościami obrotowymi. Materiał: stal ocynkowana.
Uszczelnienie: NBR. Przyłącze: gwint wewn./zewn. BSP. Temp. pracy: od -20°C do +80°C
Złącza obrotowe montuje się bezpośrednio do przewodów hydraulicznych celem zabezpieczenia ich przed uszkodzeniem
spowodowanym skręceniem lub wygięciem. Dwa elementy hydrauliki zamontowane na obu końcach złącza obrotowego
mogą się niezależnie, swobodnie skręcać i obracać przy zachowaniu pełnej szczelności przepływu oleju.

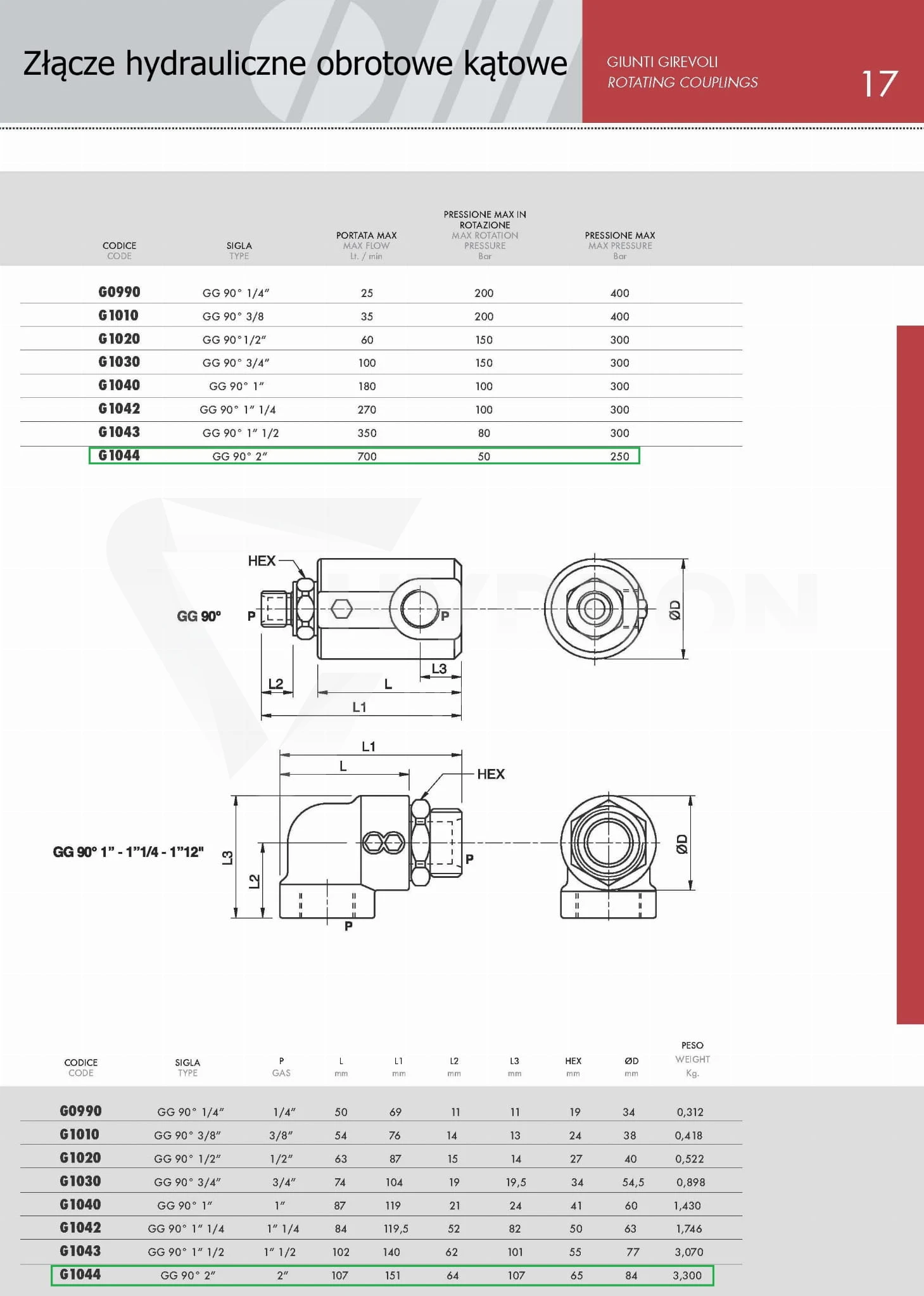

Pomocne dane:
E1 - 65 mm
L3 - 103 mm
L2 - 65 mm
L1 - 151 mm
L - 108 mm
P - Średnica gwintu BSP 2" mierzona suwmiarką:
Średnica zewnętrzna [mm]: 59,2 - 59,6
Średnica wewnętrzna [mm]: 56,2 - 56,6
Przepływ max - 300 l/min
Max. prędkość obrotowa - 140 obr/min

Ciśnienie dynamiczne: 50 bar

Ciśnienie statyczne: 250 bar

Oznaczenie alternatywne: GGL90 2

Słowa kluczowe : złącze obrotowe, nypel obrotowy, złącze skręcane

Ten element określany jest jako "złączka obrotowa hydrauliczna", złącze hydrauliczne kątowe obrotowe
