Złączka prosta AA UNF 1 1/16"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 62,04 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

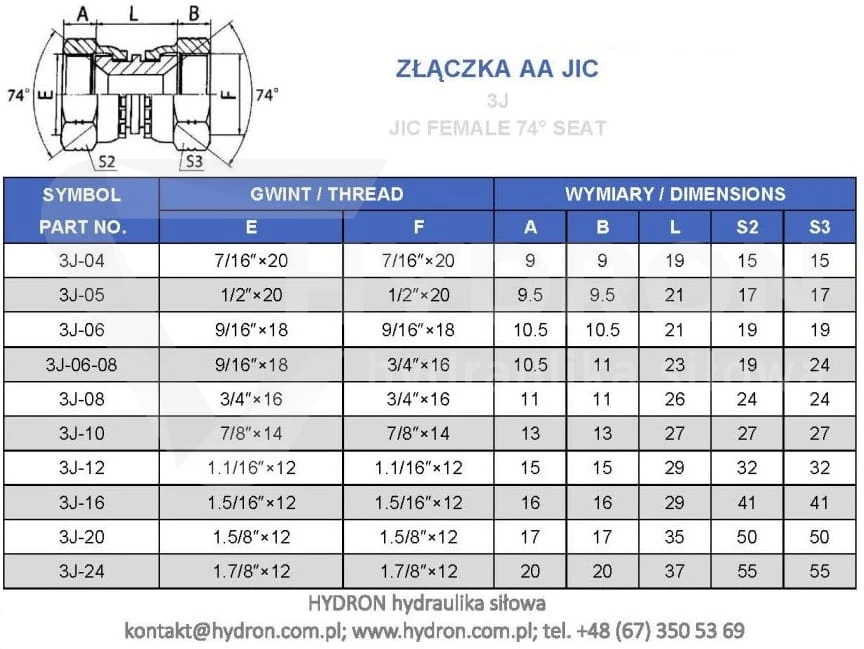

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1.1/16" JIC
  • Rozmiar gwintu 1 w milimetrach 26,6-26,9zew./24,3-24,7wew.
  • Rozmiar gwintu 2 1.1/16 JIC
  • Rozmiar gwintu 2 w milimetrach 26,6-26,9zew./24,3-24,7wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 350 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TBA571212
  • Oznaczenie wg CAST 5045-12
  • Oznaczenie wg PARKER ERMETO 12 HX6-S
  • Oznaczenie alternatywne 3J-12

Opis

Złączka AA UNF 1 1/16" – przyłączka hydrauliczna obustronnie nakrętna

Złączka AA UNF 1 1/16" to element złączny stosowany do wykonywania połączeń gwintowanych w hydraulice siłowej. Konstrukcja AA oznacza przyłączkę z dwoma zakończeniami nakrętnymi. Produkt jest przeznaczony do łączenia odpowiednio dopasowanych elementów instalacji, w których zastosowano przyłącza z gwintem UNF 1 1/16".

Złączka posiada oznaczenie alternatywne 3J-12. W katalogach elementów hydraulicznych odpowiadają jej oznaczenia Cast 5045-12, Parker 12 HX6-S oraz Rastelli-Raccordi TBA571212. Numery referencyjne ułatwiają identyfikację właściwego wariantu podczas kompletowania instalacji, zamawiania części oraz wymiany elementów złącznych.

Parametry techniczne złączki AA UNF 1 1/16"

Parametr Wartość
Nazwa produktu Złączka AA UNF 1 1/16"
Rodzaj elementu Złączka hydrauliczna AA
Konstrukcja Obustronnie nakrętna
Rodzaj gwintu UNF
Rozmiar gwintu 1 1/16"
Oznaczenie alternatywne 3J-12
Oznaczenie wg Cast 5045-12
Oznaczenie wg Parker 12 HX6-S
Oznaczenie wg Rastelli-Raccordi TBA571212

Konstrukcja złączki AA z gwintem UNF

Złączka typu AA charakteryzuje się obecnością dwóch zakończeń nakrętnych. Wariant UNF 1 1/16" jest przeznaczony do współpracy z odpowiednio dobranymi przyłączami gwintowanymi. Podczas montażu należy zwrócić uwagę na zgodność rodzaju gwintu, rozmiaru przyłącza oraz konstrukcji współpracujących powierzchni uszczelniających.

Obustronnie nakrętna konstrukcja stanowi podstawową cechę identyfikacyjną tego rodzaju złączki. Pozwala odróżnić ją od elementów wyposażonych w zakończenia z gwintami zewnętrznymi lub przyłącza o różnych rozmiarach.

Gwint UNF 1 1/16" – na co zwrócić uwagę podczas doboru?

Gwint UNF 1 1/16" jest istotnym parametrem przy identyfikacji złączki. Podczas doboru należy porównać oznaczenie gwintu z dokumentacją współpracujących elementów. Ważne jest również sprawdzenie rodzaju zakończeń oraz sposobu uszczelnienia, ponieważ zgodność samego rozmiaru gwintu nie potwierdza pełnej kompatybilności połączenia.

W przypadku wymiany istniejącej przyłączki pomocne jest zestawienie oznaczeń katalogowych z parametrami elementu demontowanego. Należy uwzględnić również wymagania techniczne instalacji, w której złączka będzie pracować.

Oznaczenia katalogowe Cast, Parker i Rastelli-Raccordi

Prezentowany wariant złączki AA UNF 1 1/16" posiada oznaczenie Cast 5045-12, Parker 12 HX6-S oraz Rastelli-Raccordi TBA571212. Dodatkowym symbolem identyfikacyjnym jest 3J-12. Oznaczenia te umożliwiają wyszukiwanie produktu według numerów referencyjnych stosowanych w różnych katalogach hydraulicznych.

Przy porównywaniu elementów należy sprawdzić nie tylko zgodność numerów katalogowych, ale także rodzaj gwintu i konstrukcję przyłącza. Pozwala to ograniczyć ryzyko doboru złączki o podobnym oznaczeniu, lecz innym sposobie połączenia.

Zastosowanie złączki AA UNF 1 1/16" w hydraulice siłowej

Złączka AA UNF 1 1/16" służy do wykonywania połączeń pomiędzy odpowiednio dopasowanymi elementami instalacji hydraulicznych. Obustronnie nakrętna konstrukcja umożliwia zestawienie przyłączy gwintowanych, pod warunkiem zgodności ich zakończeń i powierzchni uszczelniających.

Podczas kompletowania elementów hydrauliki siłowej można sprawdzić także dostępne w sklepie HYDRON węże hydrauliczne. Dobór wszystkich komponentów powinien uwzględniać wymagania konkretnej instalacji.

Identyfikacja i wymiana przyłączki hydraulicznej

Przed wymianą złączki należy sprawdzić rozmiar gwintu UNF 1 1/16" oraz konstrukcję obu zakończeń. Dodatkową pomocą w identyfikacji są numery katalogowe 5045-12, 12 HX6-S i TBA571212. Weryfikacja tych informacji pozwala porównać zamawiany element z wcześniej stosowaną przyłączką.

Zdjęcie ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.

FAQ

Jaki gwint posiada złączka AA UNF 1 1/16"?

Złączka posiada gwint typu UNF o rozmiarze nominalnym 1 1/16".

Co oznacza konstrukcja AA?

Oznaczenie AA odnosi się do konstrukcji obustronnie nakrętnej, czyli z dwoma zakończeniami nakrętnymi.

Jakie oznaczenie alternatywne posiada złączka?

Oznaczenie alternatywne to 3J-12.

Jaki numer katalogowy stosuje Cast?

Oznaczenie według Cast to 5045-12.

Jakie oznaczenie stosuje Parker?

Oznaczenie według Parker to 12 HX6-S.

Jakie oznaczenie posiada złączka według Rastelli-Raccordi?

Oznaczenie według Rastelli-Raccordi to TBA571212.
