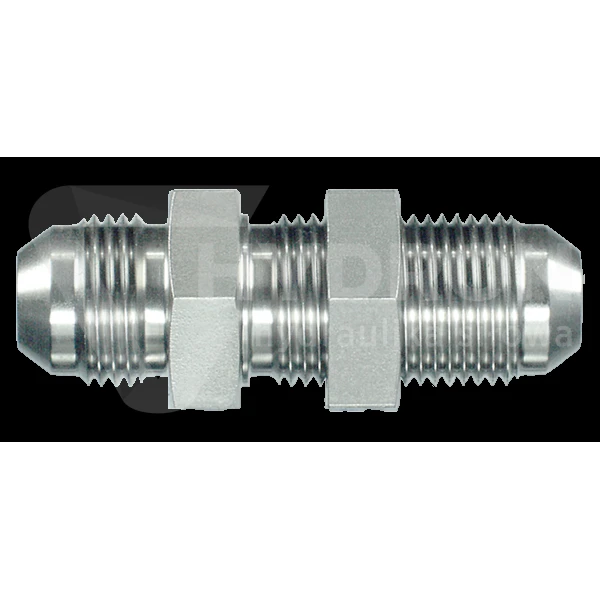

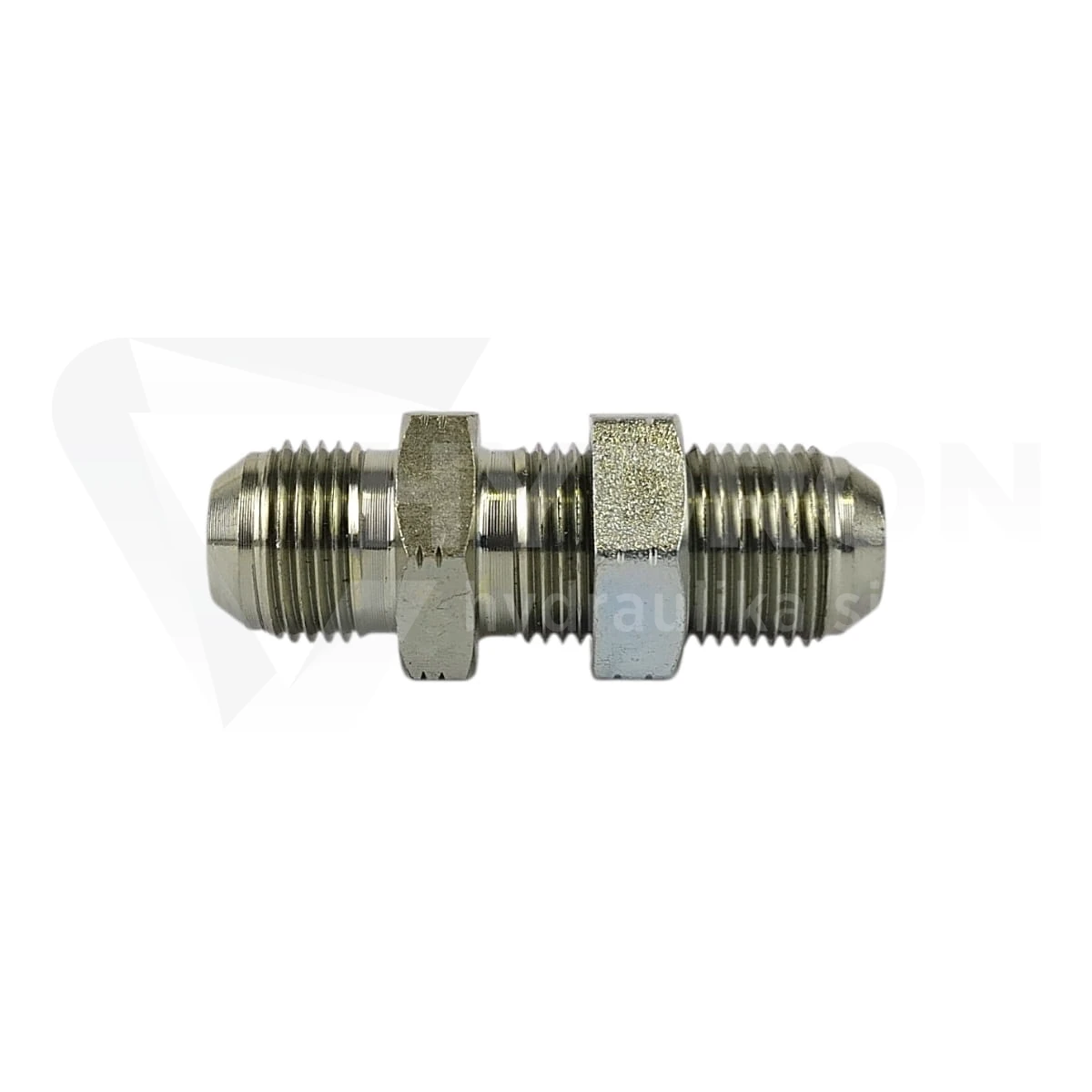

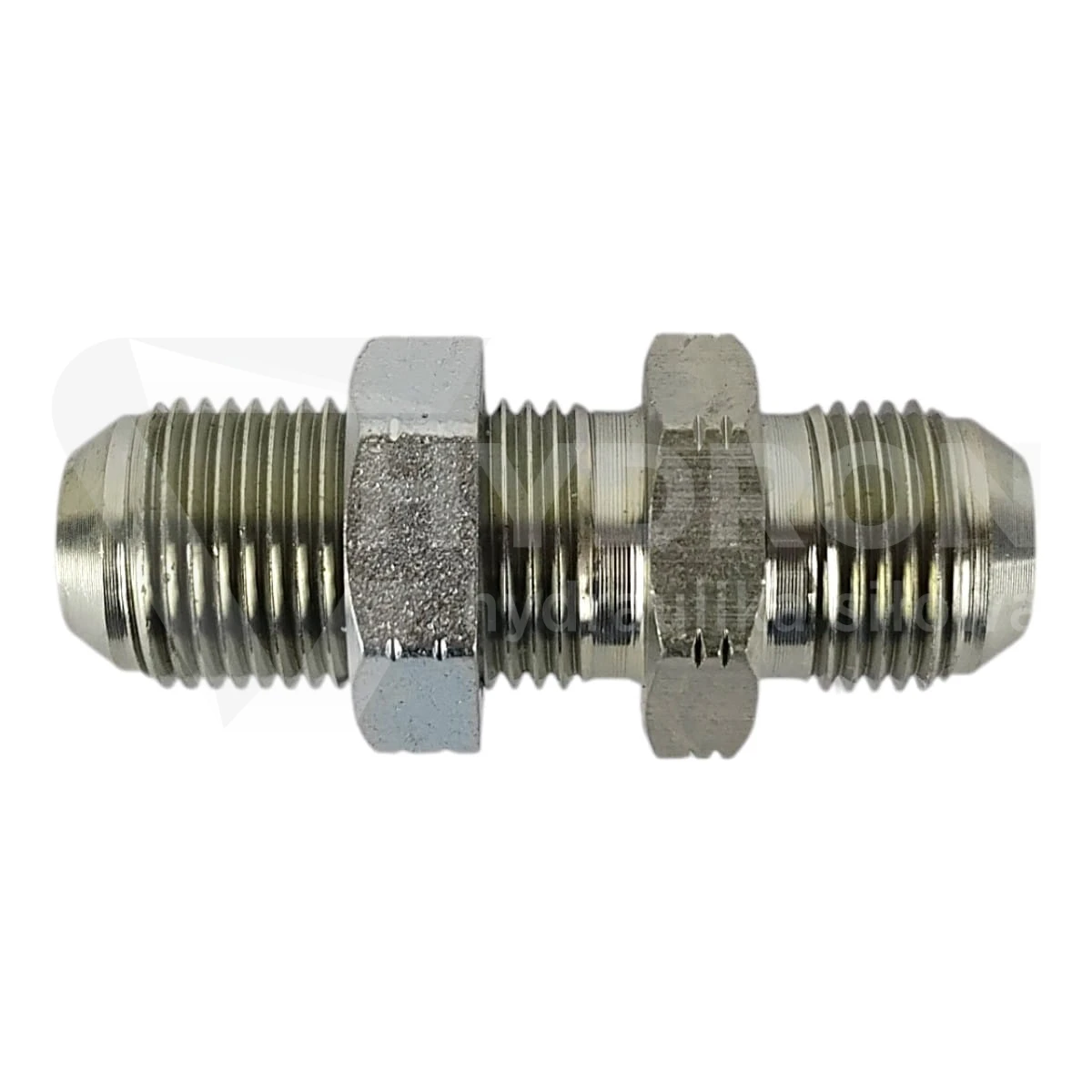

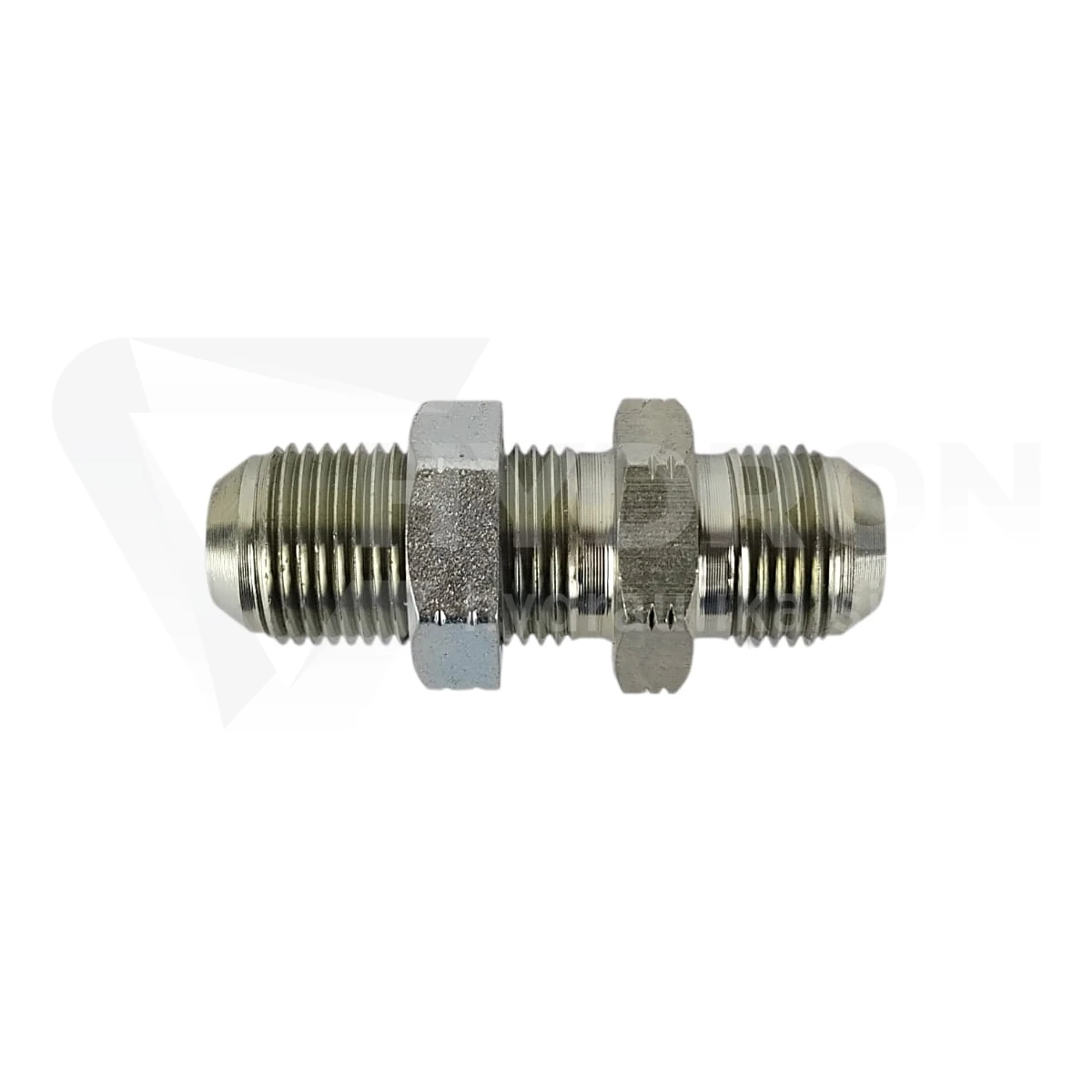

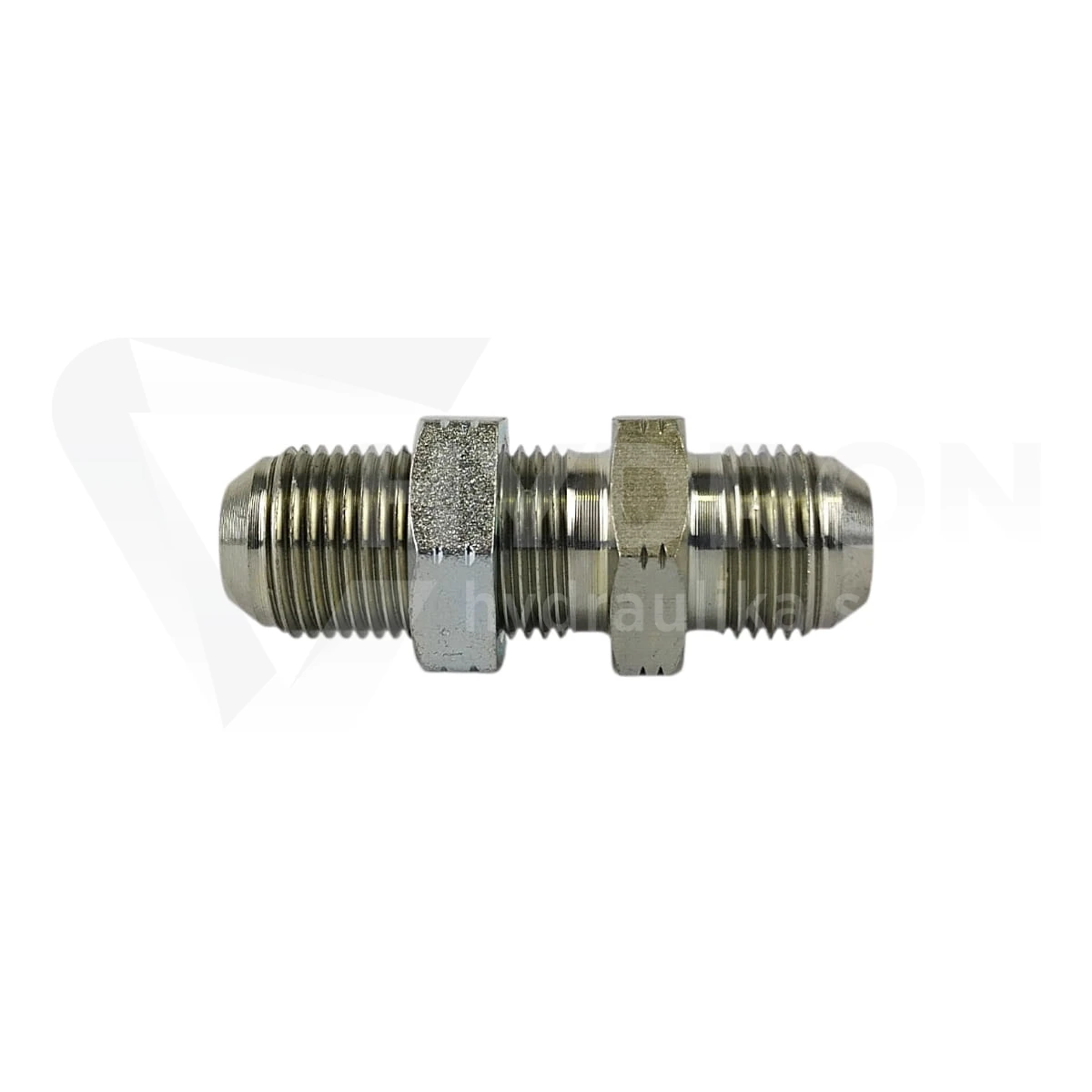

Złączka grodziowa UNF 1.1/16"

Złączka grodziowa UNF 1.1/16" jest elementem przyłączeniowym do hydrauliki siłowej, przeznaczonym do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę, ramę lub płytę montażową maszyny. Produkt pracuje w standardzie JIC 37° na gwincie UNF 1.1/16" i ma ten sam rozmiar przyłącza po obu stronach. Jest to korpus złącza grodziowego skręcanego, stosowany tam, gdzie przewód hydrauliczny nie powinien przechodzić przez konstrukcję luźno, lecz ma zostać zamocowany w stałym punkcie. Takie rozwiązanie ogranicza naprężenia, poprawia prowadzenie przewodu i ułatwia późniejszy serwis instalacji.

Złączka grodziowa UNF 1.1/16" do przejścia przez gródź

W maszynach hydraulicznych przejście przewodu przez panel jest miejscem szczególnie narażonym na drgania, zabrudzenia i naprężenia mechaniczne. Jeżeli przewód przechodzi przez otwór bez stabilnego mocowania, może ocierać się o krawędź, pracować na końcówce albo przenosić obciążenia na gwint. Złączka grodziowa UNF 1.1/16" tworzy stały punkt przyłączeniowy, dzięki czemu instalację po obu stronach przegrody można poprowadzić w bardziej kontrolowany sposób. Podobne elementy znajdują się w kategorii złączki grodziowe JIC UNF.

Gwint JIC 1.1/16" i standard UNF

W nazwie produktu występuje UNF, natomiast w parametrach technicznych wskazany jest rozmiar 1.1/16" JIC. W praktyce oznacza to połączenie JIC 37°, które wykorzystuje gwint UNF oraz stożek 37° jako powierzchnię współpracującą. Nie należy dobierać tej złączki wyłącznie po średnicy gwintu. Trzeba potwierdzić, czy element współpracujący również pracuje w standardzie JIC 37°. Gwinty calowe mogą wyglądać podobnie, ale różnią się skokiem, kątem uszczelnienia i sposobem montażu. Błędny dobór zwykle kończy się nieszczelnością albo uszkodzeniem powierzchni stożkowej.

Ten sam rozmiar po obu stronach złączki

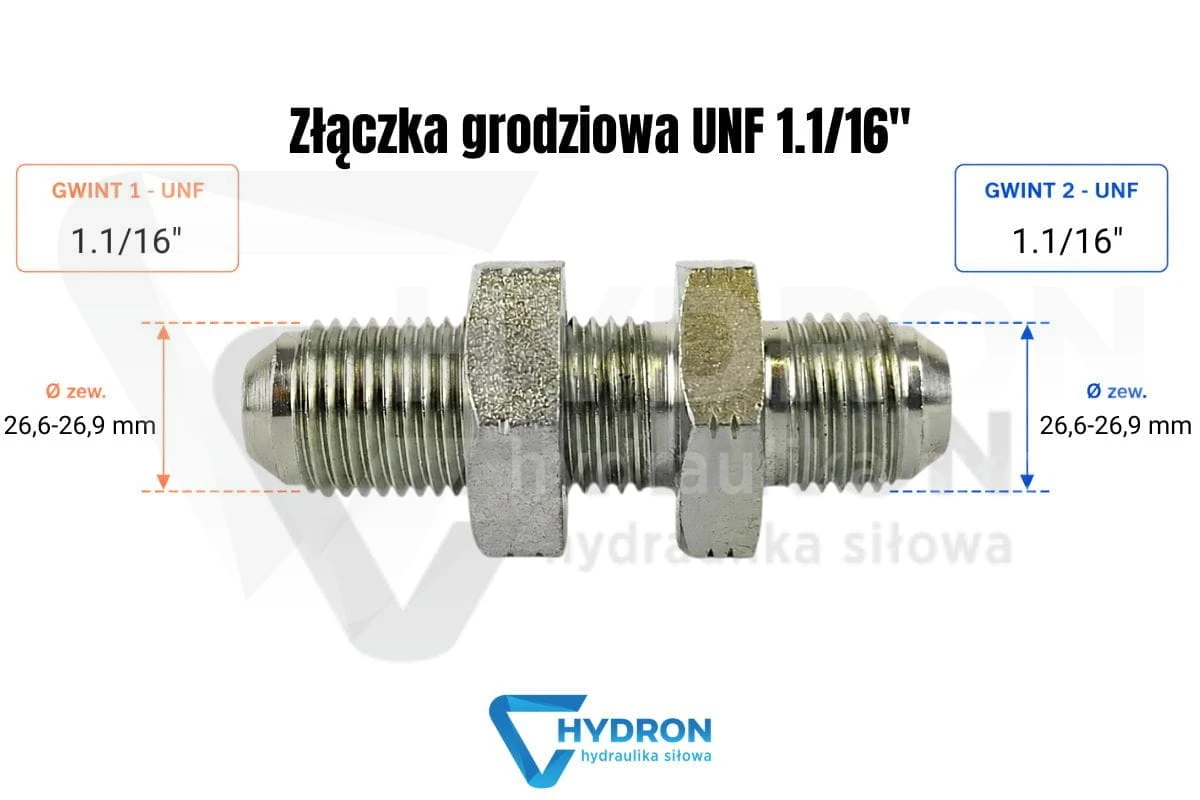

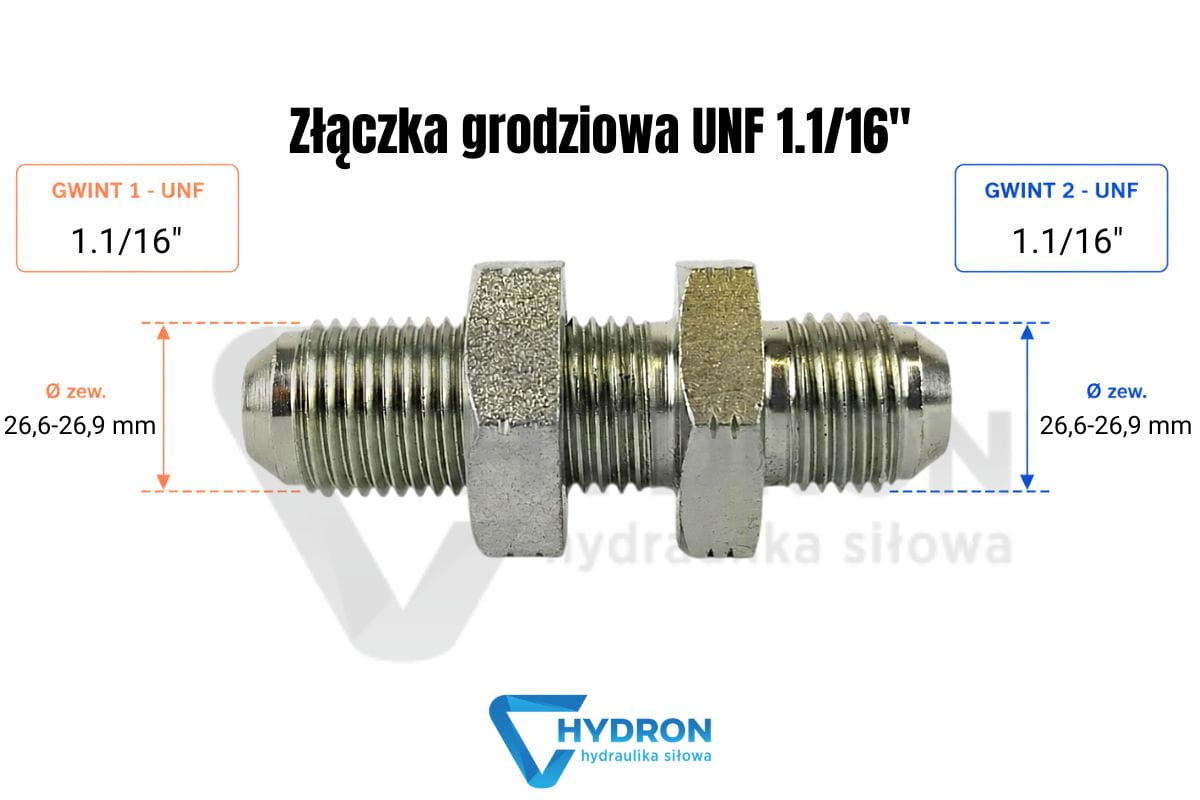

Złączka grodziowa UNF 1.1/16" nie jest redukcją. Obie strony mają ten sam rozmiar przyłącza 1.1/16" JIC. Oznacza to, że gwint większy i gwint mniejszy są takie same, a funkcją produktu jest stabilne przeprowadzenie połączenia przez gródź, nie zmiana średnicy. Wymiar gwintu podany w karcie produktu wynosi 26,6-26,9 mm zewnętrznie oraz 24,3-24,7 mm wewnętrznie. Przy identyfikacji starej części warto sprawdzić nie tylko średnicę, ale również stożek 37°, skok gwintu, standard końcówki i sposób skręcania połączenia.

Stożek JIC 37° i szczelność połączenia

W połączeniu JIC szczelność nie opiera się na samym gwincie. Gwint odpowiada za dociągnięcie elementów, natomiast właściwe uszczelnienie powstaje na powierzchni stożkowej 37°. Dlatego przy montażu trzeba sprawdzić czystość stożka, brak zarysowań, brak wgnieceń i zgodność elementu współpracującego. Jeżeli stara końcówka przewodu była dokręcana siłowo, stożek mógł zostać zdeformowany. W takiej sytuacji sama wymiana złączki grodziowej może nie rozwiązać problemu wycieku. Trzeba ocenić cały komplet: złączkę, końcówkę, przewód i warunki pracy połączenia.

Norma ISO 8434-2 i JIC 37° J514

Produkt należy do grupy złączy JIC zgodnych z ISO 8434-2 oraz JIC 37° J514. To ważna informacja przy doborze zamienników i identyfikacji części w maszynach importowanych. W takich instalacjach obok siebie mogą występować JIC, ORFS, BSP, NPT oraz metryka, dlatego samo określenie „gwint calowy” jest zbyt ogólne. Jeżeli potrzebne jest przejście w innym standardzie, warto porównać tę grupę z kategorią złączki grodziowe ORFS, ponieważ ORFS wykorzystuje inny sposób uszczelnienia niż JIC.

Kiedy złączka grodziowa jest lepsza niż zwykły adapter

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez panel. Złączka grodziowa UNF 1.1/16" ma inną funkcję. Pozwala osadzić punkt połączeniowy w konstrukcji maszyny i utrzymać przewód w przewidywalnym miejscu. To przydatne przy panelach hydraulicznych, obudowach, ramach, wspornikach i przejściach serwisowych. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza lub siłownika, należy dobrać odpowiednie przyłączki proste hydrauliczne, ponieważ połączenie korpusowe wymaga innego doboru niż przejście grodziowe.

Ciśnienie 240 bar i ocena całego odcinka instalacji

Ciśnienie pracy złączki wynosi 240 bar. Ten parametr dotyczy samego elementu, ale cały fragment instalacji należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka JIC, rura, adapter, zawór albo element po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, sama wymiana złączki nie zawsze wystarczy. Warto sprawdzić, czy przewód nie pracuje pod naprężeniem, czy stożek 37° nie jest uszkodzony i czy w układzie nie występują skoki ciśnienia. Do kontroli instalacji można wykorzystać manometry hydrauliczne.

Montaż bez naprężania przewodu

Złączka grodziowa powinna być osadzona tak, aby przewód po obu stronach panelu nie wymuszał jej położenia. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo przewód poprowadzony pod ostrym kątem mogą obciążać gwint i stożek uszczelniający. Wyciek często nie pojawia się od razu, tylko po kilku cyklach pracy maszyny, gdy instalacja zaczyna przenosić drgania i zmienne ciśnienie. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego miejsca montażu i ustawienia końcówek.

Najczęstsze błędy przy złączkach UNF i JIC

Najczęstszy błąd to mylenie połączenia JIC z innym gwintem calowym. Drugi błąd to dobór wyłącznie po średnicy, bez sprawdzenia stożka 37°. Trzeci problem pojawia się wtedy, gdy złączka grodziowa jest traktowana jak zwykłe przedłużenie przewodu, bez stabilnego osadzenia w panelu. Przy połączeniach JIC duże znaczenie ma czystość powierzchni stożkowej, brak uszkodzeń na końcówce i poprawne prowadzenie przewodu. Jeżeli wąż przechodzi blisko krawędzi konstrukcji, warto zastosować osłony spiralne na węże hydrauliczne.

Porównanie z innymi złączkami grodziowymi UNF

Jeżeli stara część została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać sąsiednie rozmiary z tej samej rodziny. Przy mniejszym przyłączu można sprawdzić złączkę grodziową UNF 7/8", a przy mniejszych przewodach również złączkę grodziową UNF 9/16". Jeżeli układ nie jest wykonany w standardzie JIC, należy sprawdzić inne złączki grodziowe hydrauliczne, zamiast dopasowywać produkt po podobnej średnicy gwintu.

Mocowanie przewodów przy przejściu przez gródź

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym przewód. Jeżeli instalacja pracuje w drganiach, przewód jest dłuższy albo przechodzi blisko konstrukcji maszyny, należy zaplanować dodatkowe podparcie. Do stabilizacji rur i przewodów służą uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie zmniejsza ruch instalacji, odciąża gwint i pomaga utrzymać szczelność połączenia stożkowego.

Dane techniczne produktu

• Produkt: złączka grodziowa UNF 1.1/16"
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Standard połączenia: JIC 37° na gwincie UNF
• Rozmiar gwintu 1: 1.1/16" JIC
• Wymiar gwintu 1: 26,6-26,9 mm zewnętrznie / 24,3-24,7 mm wewnętrznie
• Rozmiar gwintu 2: 1.1/16" JIC
• Wymiar gwintu 2: 26,6-26,9 mm zewnętrznie / 24,3-24,7 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 1.1/16" JIC
• Gwint mniejszy: brak różnicy, obie strony 1.1/16" JIC
• Ciśnienie pracy: 240 bar
• Norma wykonania: złącza JIC ISO 8434-2 / JIC 37° J514
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Oznaczenie wg Rastelli Raccordi: BA.53.00.12
• Oznaczenie wg Vitillo: APPMJ12
• Oznaczenie wg Cast: 202006.3
• Oznaczenie alternatywne: XSV 1.1/16" / 6J-12
• Kod produktu: ZN-141-1 1.1/16 UNF
• Kod kreskowy EAN: 2000010037193

Pomoc Hydron przy doborze złączek grodziowych UNF

Przy doborze złączki grodziowej UNF 1.1/16" najlepiej podać rozmiar gwintu, standard JIC 37°, ciśnienie pracy, miejsce montażu i informację, czy element przechodzi przez panel, ramę, obudowę czy płytę hydrauliczną. Hydron dostarcza złączki grodziowe, przyłączki, końcówki, przewody, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka UNF 1.1/16", inny rozmiar JIC, ORFS, BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa UNF 1.1/16" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa UNF 1.1/16"?

Produkt ma po obu stronach przyłącze 1.1/16" JIC, czyli połączenie JIC 37° na gwincie UNF.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 1.1/16" JIC, dlatego nie ma różnicy między gwintem większym i mniejszym.

Jakie ciśnienie pracy ma złączka grodziowa UNF 1.1/16"?

Ciśnienie pracy wynosi 240 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza JIC 37°?

JIC 37° oznacza połączenie stożkowe, w którym szczelność zależy od prawidłowego kontaktu powierzchni 37° oraz zgodności elementów współpracujących.

Czy złączkę UNF 1.1/16" można stosować jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa przeznaczona do montażu przez przegrodę. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej UNF 1.1/16"?

Przed zakupem należy sprawdzić rozmiar 1.1/16" JIC, standard JIC 37°, ciśnienie pracy 240 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
