Złączka prosta BB M14x1,5/9/16-18" ORFS

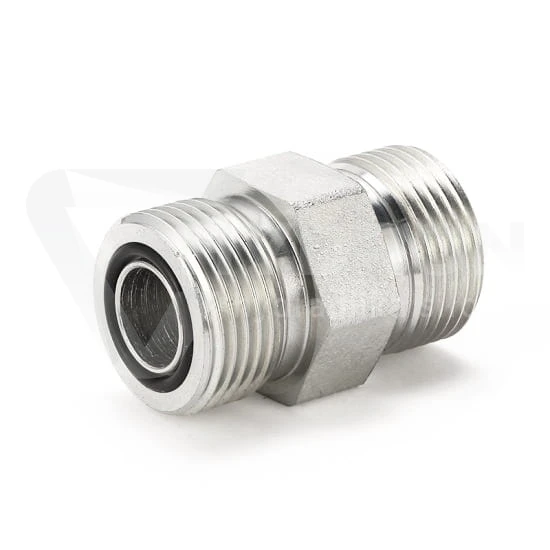

Złączka prosta BB M14x1,5 / 9/16-18 ORFS to stalowy adapter hydrauliczny z dwoma gwintami zewnętrznymi, przeznaczony do połączenia elementu z gwintem metrycznym M14x1,5 z przyłączem 9/16-18 ORFS. Produkt pracuje w instalacjach hydrauliki siłowej, w których wymagane jest szczelne, osiowe połączenie przewodów, końcówek lub innych komponentów przy ciśnieniu roboczym do 410 bar. Korpus wykonany jest ze stali automatowej i zabezpieczony ocynkiem w pasywacji białej, co poprawia odporność powierzchni na warunki eksploatacyjne typowe dla układów maszynowych.

Parametry techniczne:

• Typ złącza: złączka prosta BB
• Gwint 1: M14x1,5
• Gwint 2: 9/16-18 ORFS
• Rodzaj gwintów: zewnętrzne / zewnętrzne
• Przeznaczenie: łączenie elementów hydraulicznych
• Ciśnienie pracy: 410 bar
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Temperatura pracy: od -20°C do +120°C
• Norma ORFS: SAE J1453
• Polska norma: PN-65/M73141
• Kod produktu: PN-141 M14/9/16
• Kod EAN: 0200000019150

Złączka prosta BB M14x1,5/9/16-18 ORFS do połączeń metrycznych i ORFS

Złączka prosta BB M14x1,5 / 9/16-18 ORFS ma zastosowanie wtedy, gdy w jednym układzie występują dwa różne standardy przyłączeniowe. Z jednej strony mamy gwint metryczny M14x1,5, często spotykany w europejskich instalacjach hydraulicznych, a z drugiej strony gwint 9/16-18 ORFS, stosowany w połączeniach o podwyższonej szczelności. Taki adapter pozwala połączyć przewód, końcówkę lub element maszyny bez konieczności przerabiania całego odcinka instalacji.

W praktyce produkt ma sens przy modernizacji układu, naprawie maszyny, wymianie przewodu hydraulicznego albo dopasowaniu nowego komponentu do istniejącego przyłącza. Jeżeli serwis wymienia przewód zakończony końcówką ORFS, a druga część układu pracuje na gwincie metrycznym, taka złączka hydrauliczna pozwala wykonać przejście między standardami w prosty i technicznie uporządkowany sposób.

Kiedy zastosować adapter M14x1,5 na 9/16-18 ORFS

Adapter M14x1,5 na 9/16-18 ORFS warto stosować wtedy, gdy oba przyłącza są zgodne nie tylko średnicą gwintu, ale również typem uszczelnienia. ORFS jest systemem uszczelnienia czołowego, w którym istotna jest powierzchnia styku i prawidłowe dopasowanie elementu współpracującego. Sam gwint nie wystarcza do poprawnego doboru. Trzeba sprawdzić, czy po stronie ORFS występuje właściwy standard, a nie tylko zbliżony gwint calowy. Najczęstszy błąd polega na traktowaniu 9/16-18 ORFS jak zwykłego gwintu UNF lub JIC. Gwint może wyglądać podobnie, ale uszczelnienie pracuje inaczej. Użycie niewłaściwego elementu może doprowadzić do wycieku na połączeniu, uszkodzenia powierzchni uszczelniającej, odkształcenia końcówki przewodu albo konieczności ponownej wymiany złączki. W układach pracujących pod wysokim ciśnieniem taki błąd szybko wychodzi w praktyce, zwłaszcza po rozgrzaniu oleju i zwiększeniu obciążenia maszyny.

Gwint M14x1,5 i 9/16-18 ORFS w praktyce serwisowej

Gwint M14x1,5 jest gwintem metrycznym o skoku 1,5 mm. Przy identyfikacji należy zmierzyć średnicę zewnętrzną i sprawdzić skok gwintu, ponieważ pomylenie M14x1,5 z innym gwintem metrycznym może skutkować pozornym „łapaniem” połączenia, ale bez prawidłowego dokręcenia i szczelności. Po drugiej stronie znajduje się gwint 9/16-18 ORFS, czyli gwint calowy stosowany w systemie połączeń z płaskim uszczelnieniem czołowym. W serwisie maszyn rolniczych, budowlanych i przemysłowych taka złączka bywa używana jako element przejściowy przy dorabianiu nowego przewodu. Jeżeli przewód ma być wykonany od nowa, dobrym rozwiązaniem jest jednoczesne dobranie odpowiednich końcówek do przewodów hydraulicznych, aby uniknąć przypadkowego łączenia elementów z różnych systemów uszczelnienia. W Hydron można dobrać przewód, końcówkę i złączkę jako jeden zestaw, a nie jako przypadkowe elementy kupowane osobno.

Znaczenie norm SAE J1453 i PN-65/M73141

Złączka pracuje w standardzie ORFS określanym przez SAE J1453. W praktyce oznacza to system połączeń, który jest projektowany z myślą o wysokiej szczelności i ograniczeniu ryzyka przecieków w hydraulice siłowej. Połączenia ORFS są często wybierane tam, gdzie układ pracuje pod wyższym ciśnieniem, a wyciek oleju byłby szczególnie niepożądany ze względu na awaryjność, zabrudzenie maszyny lub przestoje.

Odniesienie do PN-65/M73141 wskazuje na znormalizowaną grupę złączek prostych. Dla użytkownika oznacza to, że produkt nie jest przypadkowym elementem gwintowanym, ale częścią armatury hydraulicznej przeznaczoną do konkretnej funkcji w układzie. Przy doborze warto jednak pamiętać, że norma wykonania nie zastępuje kontroli gwintu, ciśnienia i sposobu uszczelnienia. Wszystkie te elementy muszą być zgodne z rzeczywistą instalacją.

Błędy doboru i skutki niewłaściwego połączenia

Przy tej złączce najłatwiej popełnić błąd na stronie ORFS. Użytkownik widzi gwint 9/16-18 i zakłada, że każdy element o takim gwincie będzie pasował. Problem pojawia się wtedy, gdy końcówka ma inny typ uszczelnienia. W takim przypadku połączenie może zostać skręcone, ale nie będzie pracowało tak, jak powinno. Skutkiem są wycieki, spadek ciśnienia roboczego, zapowietrzanie fragmentu układu, zabrudzenie stanowiska olejem i przyspieszone zużycie sąsiednich elementów.

Drugim błędem jest niedopasowanie ciśnienia pracy. Złączka ma ciśnienie robocze 410 bar, ale cały układ jest bezpieczny tylko wtedy, gdy przewód, końcówki, zawory i pozostałe elementy również są dobrane do odpowiedniego zakresu. Jeżeli złączka zostanie zamontowana w układzie z przewodem o zbyt niskim ciśnieniu roboczym, najsłabszym elementem nie będzie adapter, tylko źle dobrany odcinek przewodu. Dlatego przy kompletowaniu instalacji warto od razu dobrać przewody hydrauliczne na wymiar, które będą zgodne z ciśnieniem, średnicą i typem końcówek.

Jak dobrać elementy współpracujące z tą złączką

Żeby układ działał poprawnie, potrzebne są także właściwie dobrane przewody, końcówki, szybkozłącza i zabezpieczenia przewodów. Złączka prosta BB M14x1,5 / 9/16-18 ORFS jest tylko jednym elementem połączenia, dlatego jej dobór trzeba traktować jako część większego zestawu. Po stronie metrycznej należy sprawdzić, czy element współpracujący ma gwint M14x1,5 i odpowiedni sposób uszczelnienia. Po stronie ORFS trzeba dobrać komponent zgodny ze standardem ORFS, a nie jedynie z takim samym skokiem gwintu.

W układach maszyn mobilnych dobrze jest od razu zweryfikować, czy przewód nie będzie narażony na tarcie, zginanie lub uderzenia. W takich miejscach sprawdzają się osłony węży hydraulicznych, które ograniczają ryzyko uszkodzenia zewnętrznej warstwy przewodu. Jeżeli połączenie ma być często rozpinane, warto rozważyć odpowiednie szybkozłącza hydrauliczne, natomiast przy połączeniach z gwintami i powierzchniami uszczelniającymi należy dobrać także właściwe podkładki metalowo-gumowe, jeśli dany typ przyłącza ich wymaga.

Przykład zastosowania w maszynie lub warsztacie

Praktyczny przykład to naprawa przewodu w maszynie budowlanej, w której oryginalny fragment instalacji ma przyłącze ORFS, a nowy element rozdzielacza lub adaptera wymaga przejścia na gwint metryczny M14x1,5. Serwisant może wtedy zastosować złączkę prostą BB jako element przejściowy, a następnie dobrać przewód o odpowiedniej średnicy, ciśnieniu pracy i końcówkach. Takie rozwiązanie pozwala skrócić czas naprawy, ponieważ nie trzeba wymieniać całego odcinka instalacji, jeśli wystarczy prawidłowo wykonane przejście między standardami.

Podobne sytuacje pojawiają się w rolnictwie, zwłaszcza przy maszynach importowanych, gdzie w jednym układzie spotyka się elementy metryczne, calowe, ORFS lub JIC. Wtedy sama informacja „gwint pasuje” jest za mało precyzyjna. Liczy się również to, czy połączenie będzie szczelne pod ciśnieniem roboczym i czy nie zostanie wymuszone na nieprawidłowej powierzchni uszczelniającej.
