Złączka prosta BB ORFS 9/16-18"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 20,05 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 9/16'' ORFS
  • Rozmiar gwintu 1 w milimetrach 14,0-14,3zew./12,7-13,0wew.
  • Rozmiar gwintu 2 9/16" ORFS
  • Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 630 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO0606
  • Oznaczenie alternatywne 1F-04

Opis

Złączka prosta BB ORFS 9/16"-18

Złączka prosta BB ORFS 9/16"-18 to element złączny hydrauliki siłowej przeznaczony do łączenia dwóch przewodów hydraulicznych zakończonych kompatybilnymi końcówkami ORFS. Posiada dwa jednakowe gwinty zewnętrzne 9/16"-18, umożliwiające wykonanie połączenia bez redukcji rozmiaru przyłącza. Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 14,0–14,3 mm. Korpus wykonano ze stali automatowej. Konstrukcja prosta pozwala na współosiowe połączenie elementów instalacji hydraulicznej.

Zastosowanie złączki ORFS 9/16"-18

Złączka BB ORFS 9/16"-18 służy do wykonywania połączeń pomiędzy przewodami hydraulicznymi wyposażonymi w odpowiednio dobrane końcówki z gwintem wewnętrznym. Dwa jednakowe przyłącza zewnętrzne umożliwiają połączenie przewodów bez konieczności stosowania dodatkowego elementu redukcyjnego.

Produkt może być wykorzystywany podczas wykonywania nowych instalacji hydraulicznych, wymiany przewodów i napraw istniejących połączeń. Warunkiem prawidłowego zastosowania jest zgodność wymiarów gwintów oraz powierzchni uszczelniających współpracujących komponentów.

Dwa gwinty zewnętrzne ORFS 9/16"-18

Po obu stronach złączki znajdują się jednakowe gwinty zewnętrzne 9/16"-18. Oznaczenie 9/16" określa nominalną średnicę gwintu w calach, natomiast liczba 18 oznacza 18 zwojów na cal (TPI). Jednakowe rozmiary obu przyłączy pozwalają połączyć odpowiednio dobrane końcówki hydrauliczne bez zmiany rozmiaru gwintu.

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 14,0–14,3 mm. Pomiar ten ułatwia identyfikację złączki podczas doboru części zamiennych. Należy jednak sprawdzić także skok gwintu oraz rodzaj uszczelnienia, ponieważ podobna średnica zewnętrzna nie gwarantuje zgodności różnych systemów przyłączeniowych.

System ORFS – uszczelnienie czołowe

ORFS (O-Ring Face Seal) to system połączeń hydraulicznych wykorzystujący uszczelnienie czołowe. W typowym połączeniu ORFS element elastomerowy współpracuje z odpowiednią płaską powierzchnią czołową drugiej końcówki. W odróżnieniu od systemów stożkowych szczelność nie jest uzyskiwana przez bezpośrednie dopasowanie dwóch powierzchni stożkowych.

Przy montażu złączki należy stosować końcówki przeznaczone do systemu ORFS. Przed skręceniem połączenia należy skontrolować stan powierzchni czołowych oraz obecność i stan wymaganych uszczelnień. Nie należy stosować zamiennie końcówek JIC lub innych typów przyłączy wyłącznie na podstawie podobnego rozmiaru gwintu.

Konstrukcja prosta BB do łączenia przewodów hydraulicznych

Konstrukcja BB oznacza zastosowanie dwóch gwintów zewnętrznych umieszczonych po przeciwnych stronach korpusu. Złączka pozwala wykonać rozłączne połączenie gwintowane pomiędzy dwoma kompatybilnymi końcówkami hydraulicznymi. Prosta budowa umożliwia zachowanie jednej osi połączenia bez zastosowania kolanka lub trójnika.

Zastosowanie dwóch przyłączy 9/16"-18 umożliwia połączenie końcówek o jednakowych rozmiarach gwintów. W przypadku przewodów posiadających różne zakończenia należy dobrać odpowiednią złączkę redukcyjną lub adapter przejściowy.

Materiał wykonania – stal automatowa

Korpus złączki wykonano ze stali automatowej, wykorzystywanej do produkcji precyzyjnych elementów obrabianych mechanicznie. Materiał umożliwia wykonanie gwintowanych przyłączy i powierzchni czołowych o geometrii dostosowanej do określonego rodzaju połączenia. Dobór złączki powinien uwzględniać dopuszczalne parametry pracy kompletnej instalacji hydraulicznej.

Oznaczenia porównawcze Vitillo AMO0606 i 1F-04

Złączka prosta BB ORFS 9/16"-18 posiada oznaczenie według Vitillo AMO0606 oraz oznaczenie alternatywne 1F-04. Symbole ułatwiają wyszukiwanie odpowiednich części hydraulicznych oraz porównywanie oznaczeń katalogowych. Podczas doboru zamiennika należy dodatkowo potwierdzić zgodność gwintów, wymiarów i powierzchni uszczelniających.

Dlaczego warto wybrać nasze komponenty?

  • Dwa jednakowe gwinty zewnętrzne ORFS 9/16"-18.
  • Możliwość łączenia dwóch przewodów hydraulicznych z kompatybilnymi końcówkami.
  • Konstrukcja prosta BB bez redukcji rozmiaru gwintu.
  • Średnica zewnętrzna gwintu 14,0–14,3 mm, ułatwiająca identyfikację za pomocą suwmiarki.
  • Korpus wykonany ze stali automatowej.
  • Oznaczenia porównawcze Vitillo AMO0606 oraz 1F-04.
  • Wsparcie techniczne HYDRON podczas doboru kompatybilnych elementów hydrauliki siłowej.

Specyfikacja techniczna

Parametr Wartość
RodzajZłączka prosta BB
System przyłączeniowyORFS
Gwint pierwszej strony9/16"-18 zewnętrzny ORFS
Gwint drugiej strony9/16"-18 zewnętrzny ORFS
Liczba zwojów na cal18 TPI
Średnica zewnętrzna gwintu14,0–14,3 mm, pomiar suwmiarką
MateriałStal automatowa
PrzeznaczenieŁączenie przewodów hydraulicznych
Oznaczenie alternatywne1F-04
Oznaczenie VitilloAMO0606

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka BB ORFS 9/16"-18?

Złączka posiada dwa jednakowe gwinty zewnętrzne 9/16"-18 ORFS. Oznaczenie 18 wskazuje liczbę zwojów gwintu na cal.

Jaką średnicę gwintu ORFS 9/16" można zmierzyć suwmiarką?

Średnica zewnętrzna gwintu wynosi około 14,0–14,3 mm. Należy dodatkowo sprawdzić skok gwintu oraz rodzaj powierzchni uszczelniających.

Czy złączka ORFS 9/16"-18 może łączyć dwa przewody hydrauliczne?

Tak. Produkt służy do łączenia dwóch przewodów hydraulicznych zakończonych kompatybilnymi końcówkami wewnętrznymi ORFS o jednakowych rozmiarach gwintów.

Jakie oznaczenia porównawcze posiada złączka ORFS 9/16"-18?

Oznaczenie alternatywne to 1F-04, natomiast oznaczenie według Vitillo to AMO0606.

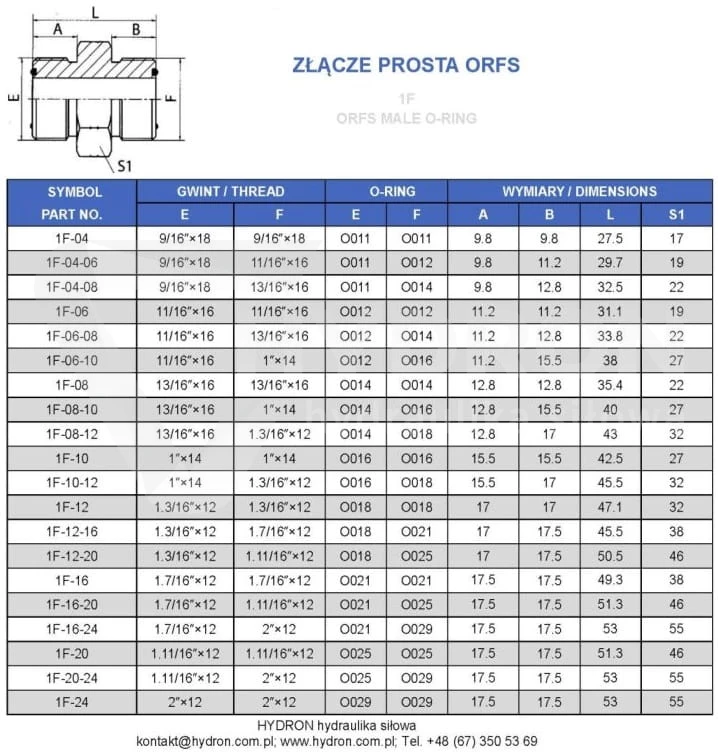

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej fotografii.
