Złączka / Przyłączka 1/2/M18X1,5 12L S27

Przejdź do sekcji Opinie

4,92 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME12LMG08SV.1
Oznaczenie alternatywne 1CB-18-08WD

Opis

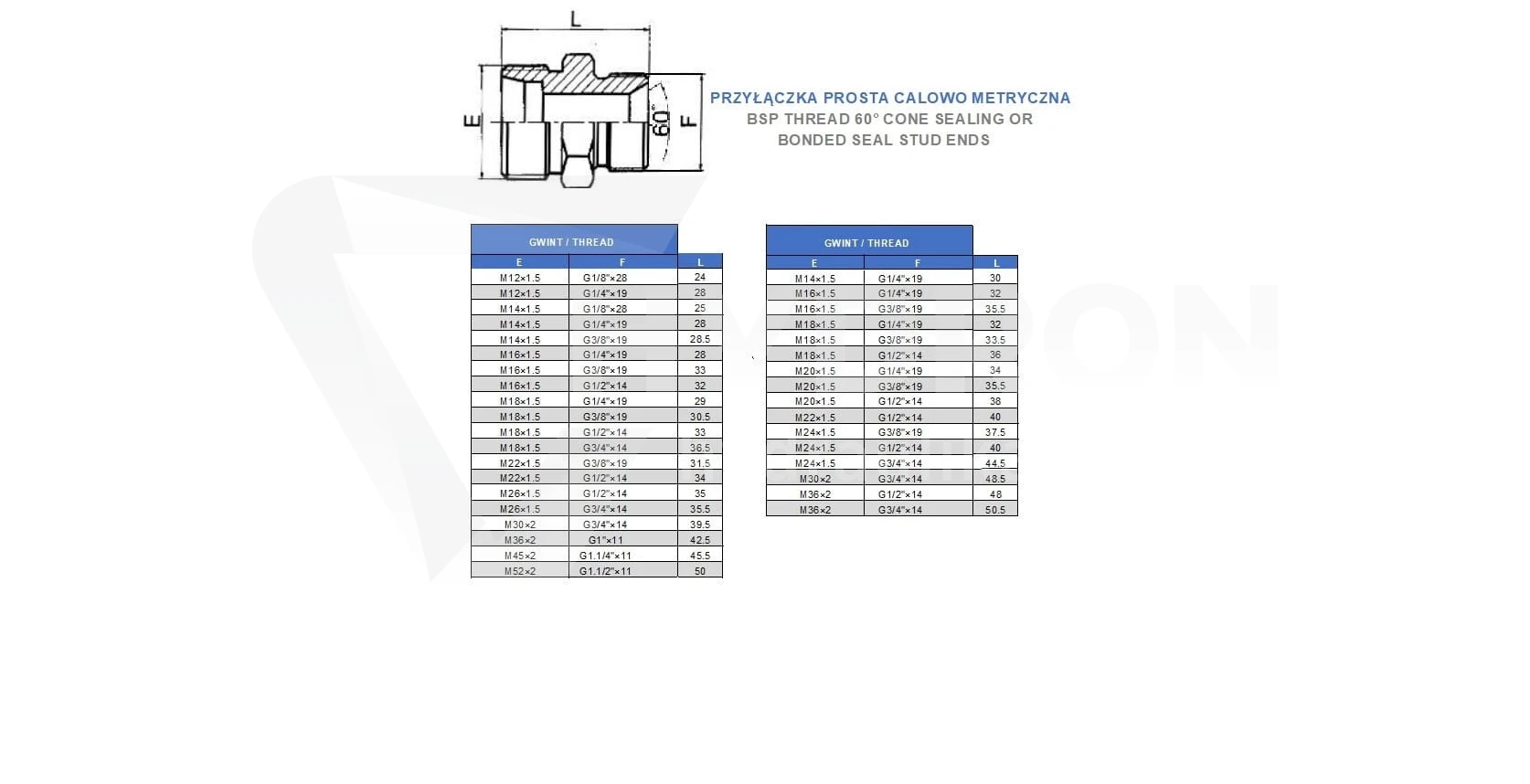

Złączka / Przyłączka prosta BB BSP 1/2" / M18x1,5 12L S27

Złączka prosta BB BSP 1/2" / M18x1,5 12L S27 to uniwersalny element złączny hydrauliki siłowej, który może pełnić funkcję złączki do łączenia przewodów lub przyłączki hydraulicznej. Posiada dwa gwinty zewnętrzne: calowy BSP 1/2" oraz metryczny M18x1,5. Wyróżnia się większym sześciokątem S27, umożliwiającym zastosowanie w różnych konfiguracjach montażowych. Strona metryczna wykonana jest w serii lekkiej 12L ze stożkiem uszczelniającym 24°. Korpus wyprodukowano ze stali automatowej pokrytej ocynkiem, a ciśnienie nominalne złączki wynosi 330 bar.

Uniwersalne zastosowanie złączki i przyłączki hydraulicznej

Złączka BB BSP 1/2" / M18x1,5 12L może być wykorzystywana do obustronnego łączenia odpowiednio dobranych przewodów hydraulicznych. Konstrukcja umożliwia także zastosowanie jako przyłączka do kompatybilnych elementów instalacji. Większy sześciokąt S27 stanowi charakterystyczną cechę tego wariantu i umożliwia użycie odpowiedniego klucza podczas montażu.

Złączka przeznaczona jest do układów wykorzystujących olej hydrauliczny. Gwint BSP 1/2" znajduje się po jednej stronie korpusu, natomiast gwint M18x1,5 po drugiej. Przyłącze metryczne posiada stożek 24° w rozmiarze 12L. Przed montażem należy sprawdzić zgodność gwintów i powierzchni uszczelniających współpracujących elementów.

Większy sześciokąt S27 i ciśnienie nominalne 330 bar

Wersja S27 posiada większy sześciokąt korpusu, którego rozmiar pod klucz wynosi 27 mm. Pozwala to odróżnić ten produkt od wariantów o innej konstrukcji korpusu. Podczas doboru należy uwzględnić również przestrzeń dostępną do wykonania połączenia.

Ciśnienie nominalne złączki wynosi 330 bar. Parametr ten należy rozpatrywać w odniesieniu do całego połączenia hydraulicznego, którego dopuszczalne warunki pracy zależą również od zastosowanych przewodów i pozostałych elementów instalacji.

Jak rozpoznać gwinty BSP 1/2" oraz M18x1,5?

Podczas identyfikacji złączki pomocny jest pomiar gwintów suwmiarką. Dla gwintu BSP 1/2" średnica zewnętrzna wynosi 20,5–20,9 mm, a średnica wewnętrzna 18,6–19,0 mm. W przypadku gwintu metrycznego M18x1,5 średnica zewnętrzna wynosi 17,6–17,9 mm, natomiast wewnętrzna 16,2–16,6 mm.

Oprócz pomiaru średnicy należy zweryfikować rodzaj i skok gwintu, a także geometrię uszczelnienia. Strona metryczna M18x1,5 posiada stożek 24° w rozmiarze 12L. Samo podobieństwo średnic nie potwierdza zgodności różnych typów przyłączy hydraulicznych.

Oznaczenia porównawcze i identyfikacja

Złączka BSP 1/2" / M18x1,5 12L S27 posiada oznaczenie alternatywne 1CB-18-08WD oraz oznaczenie według Vitillo AME12LMG08SV.1. Symbole te ułatwiają wyszukiwanie produktu i porównywanie oznaczeń stosowanych dla elementów hydraulicznych. Przy doborze należy dodatkowo potwierdzić obecność większego sześciokąta S27 i właściwy sposób uszczelnienia.

Dlaczego warto wybrać nasze komponenty?

Uniwersalne zastosowanie jako złączka do przewodów lub przyłączka hydrauliczna.
Dwa gwinty zewnętrzne: BSP 1/2" i M18x1,5.
Większy sześciokąt S27, rozmiar pod klucz 27 mm.
Seria lekka 12L ze stożkiem uszczelniającym 24°.
Ciśnienie nominalne 330 bar.
Korpus ze stali automatowej z ochronną powłoką cynkową.
Oznaczenia porównawcze 1CB-18-08WD oraz Vitillo AME12LMG08SV.1.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka / przyłączka prosta BB
Gwint calowy	BSP 1/2" zewnętrzny
Gwint metryczny	M18x1,5 zewnętrzny
Wersja przyłącza	Lekka 12L
Stożek od strony M18	12 mm, kąt 24°
Sześciokąt pod klucz	S27 – 27 mm
Ciśnienie nominalne	330 bar
BSP 1/2" – średnica zewnętrzna	20,5–20,9 mm
BSP 1/2" – średnica wewnętrzna	18,6–19,0 mm
M18x1,5 – średnica zewnętrzna	17,6–17,9 mm
M18x1,5 – średnica wewnętrzna	16,2–16,6 mm
Materiał	Stal automatowa ocynkowana
Medium robocze	Olej hydrauliczny
Oznaczenie alternatywne	1CB-18-08WD
Oznaczenie Vitillo	AME12LMG08SV.1

Najczęściej zadawane pytania (FAQ)

Czy złączka BSP 1/2" / M18x1,5 może łączyć dwa węże hydrauliczne?

Tak. Złączka może służyć do obustronnego łączenia przewodów hydraulicznych z odpowiednio dopasowanymi końcówkami. Może także pełnić funkcję przyłączki w instalacji hydraulicznej.
