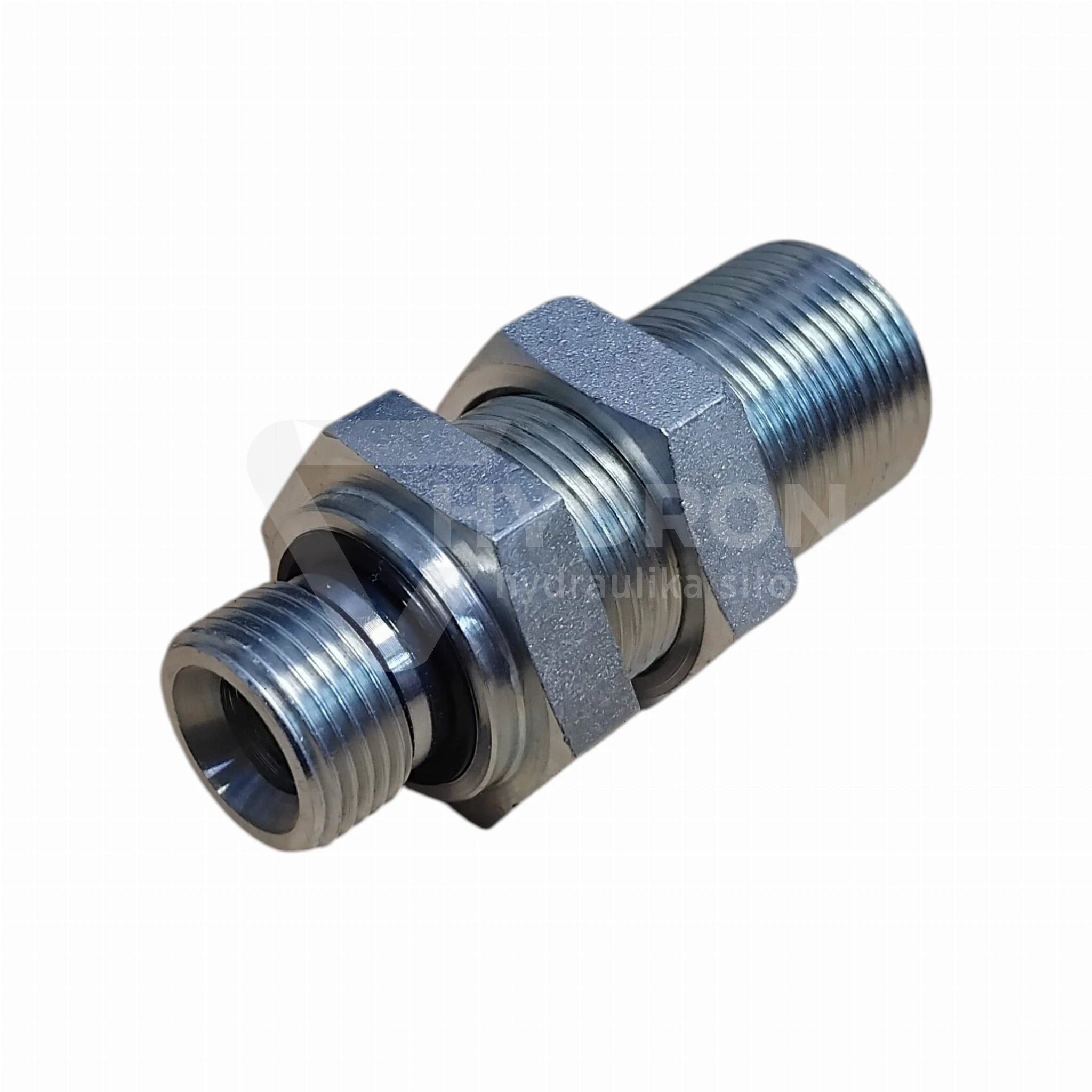

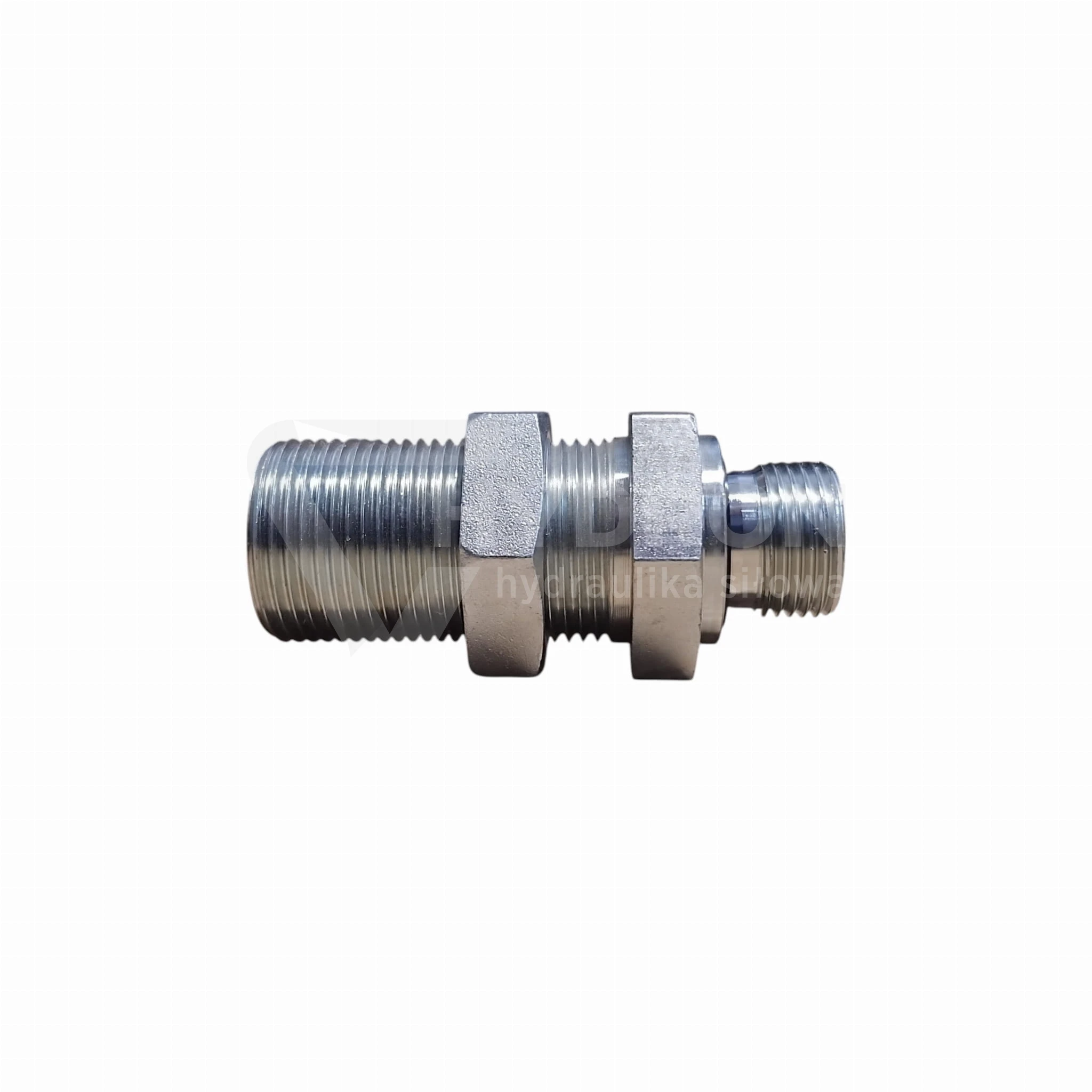

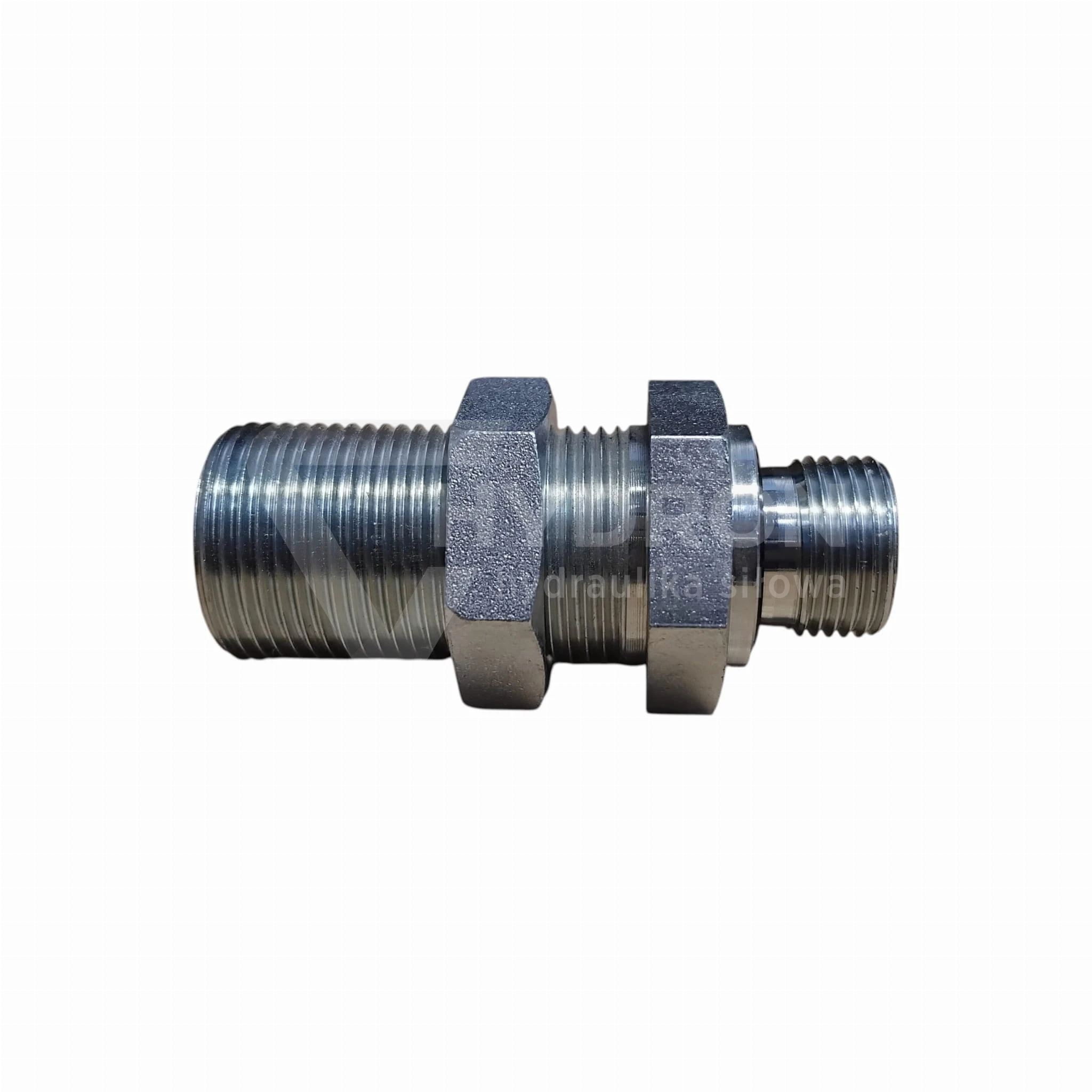

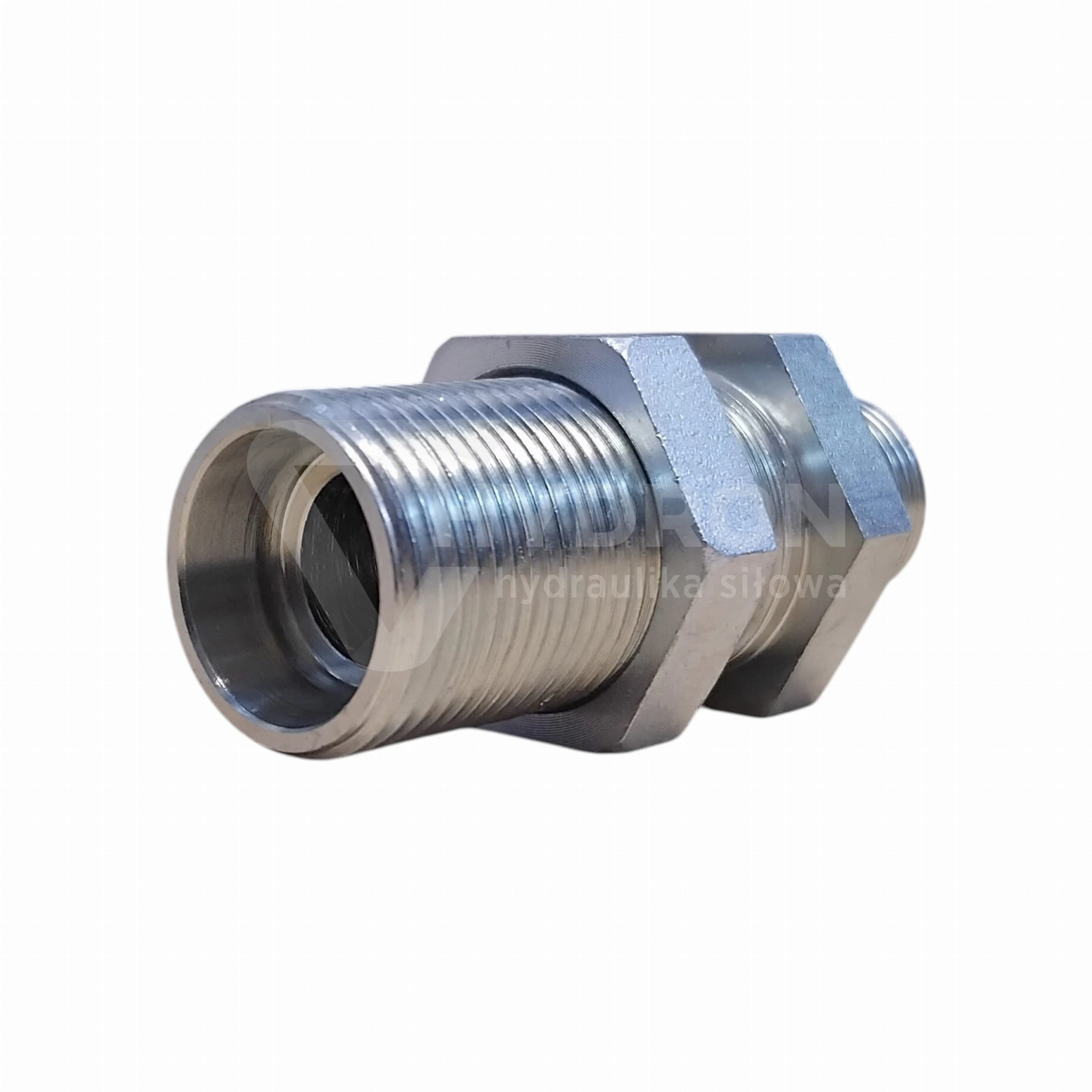

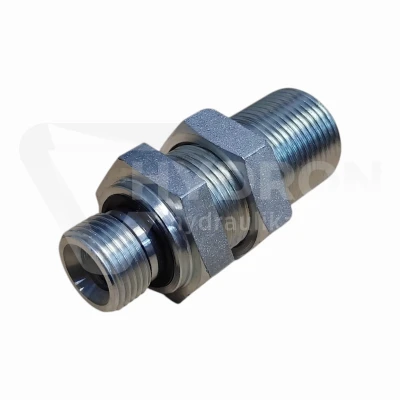

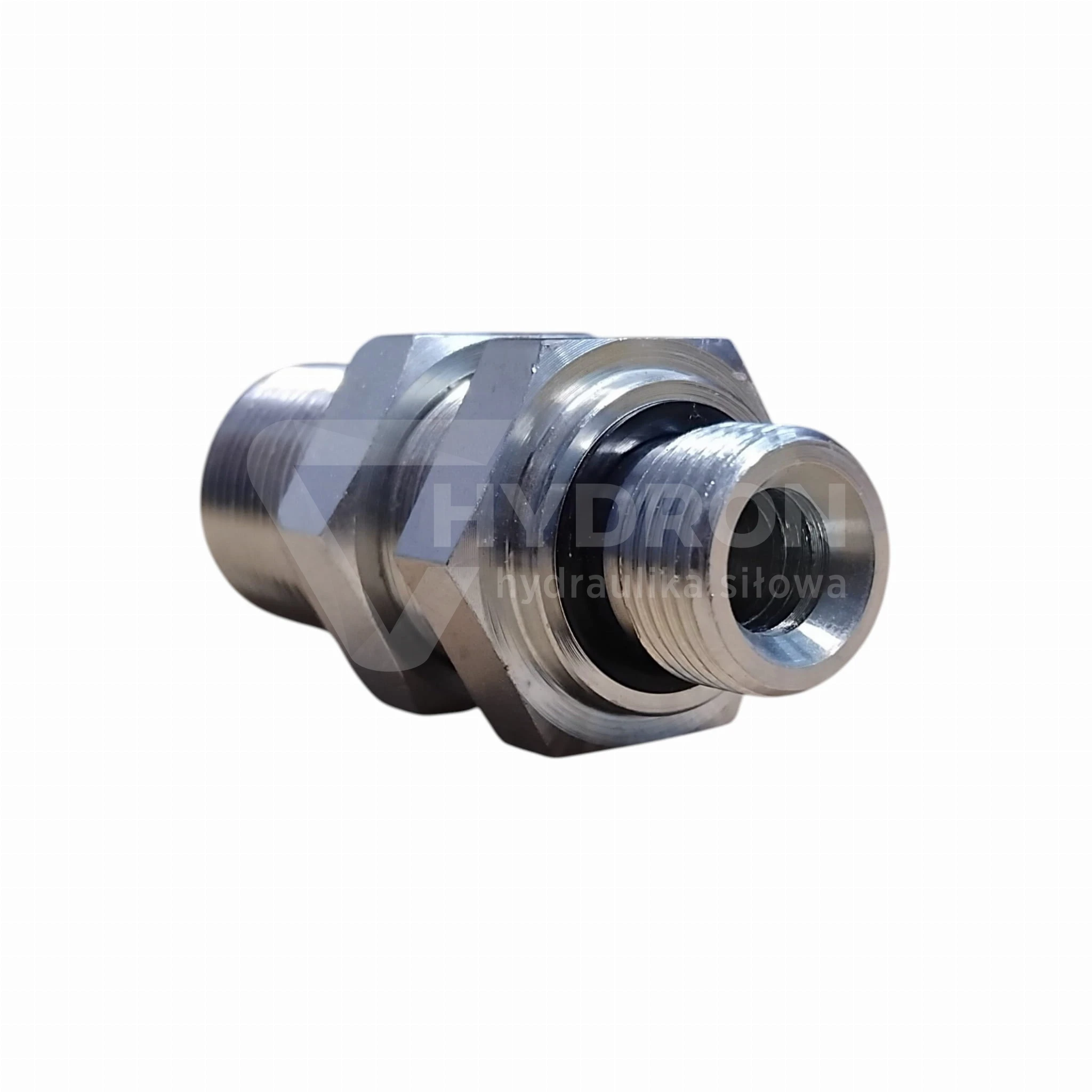

Złączka grodziowa 1/2"ED / M18x1,5 12L

Przejdź do sekcji Opinie

27,11 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka grodziowa 1/2"ED / M18x1,5 12L

Złączka grodziowa 1/2"ED / M18x1,5 12L jest elementem stosowanym wtedy, gdy instalacja hydrauliczna musi przejść przez panel, gródź, ramę, płytę montażową lub obudowę maszyny. Po jednej stronie znajduje się gwint calowy 1/2" BSP z uszczelnieniem ED, po drugiej stronie gwint metryczny M18x1,5 w serii 12L. W praktyce jest to część do uporządkowanego i stabilnego przeprowadzenia przewodu lub rury przez konstrukcję, a nie zwykły adapter gwintowy. Długość całkowita wynosi 59 mm, a ciśnienie pracy podane dla produktu to 315 bar.

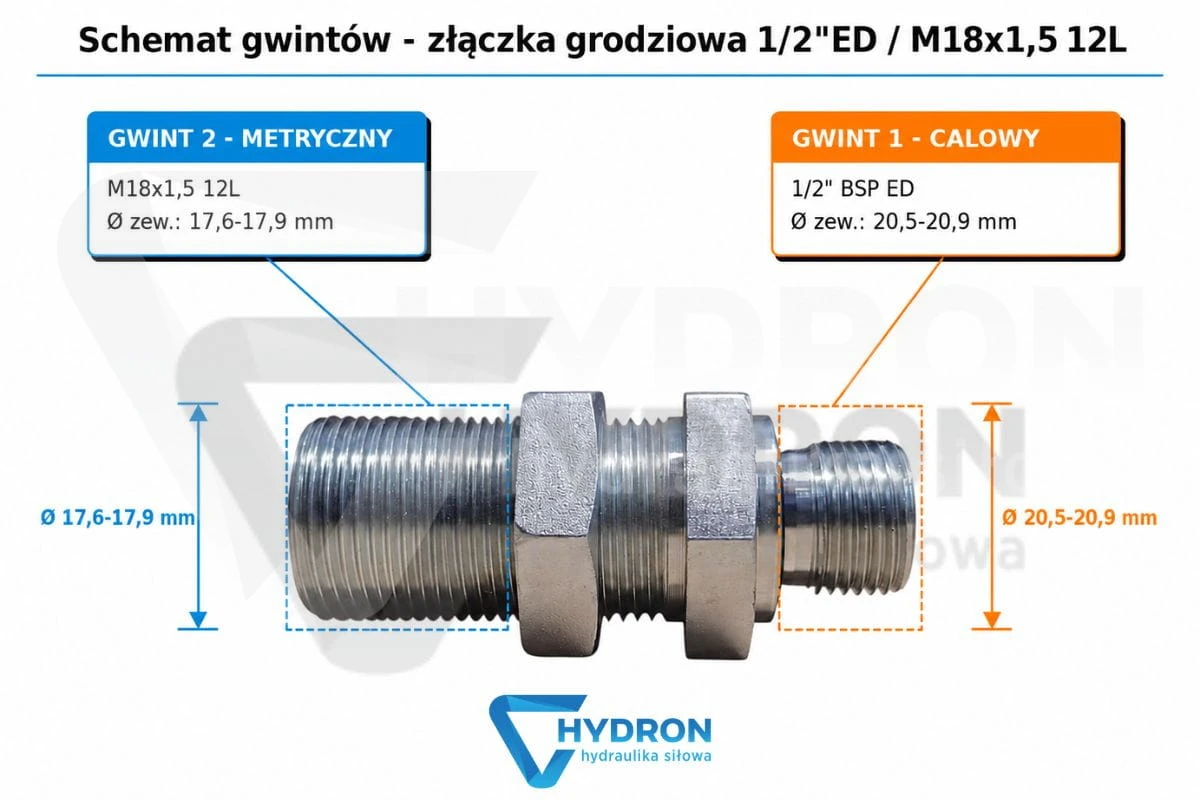

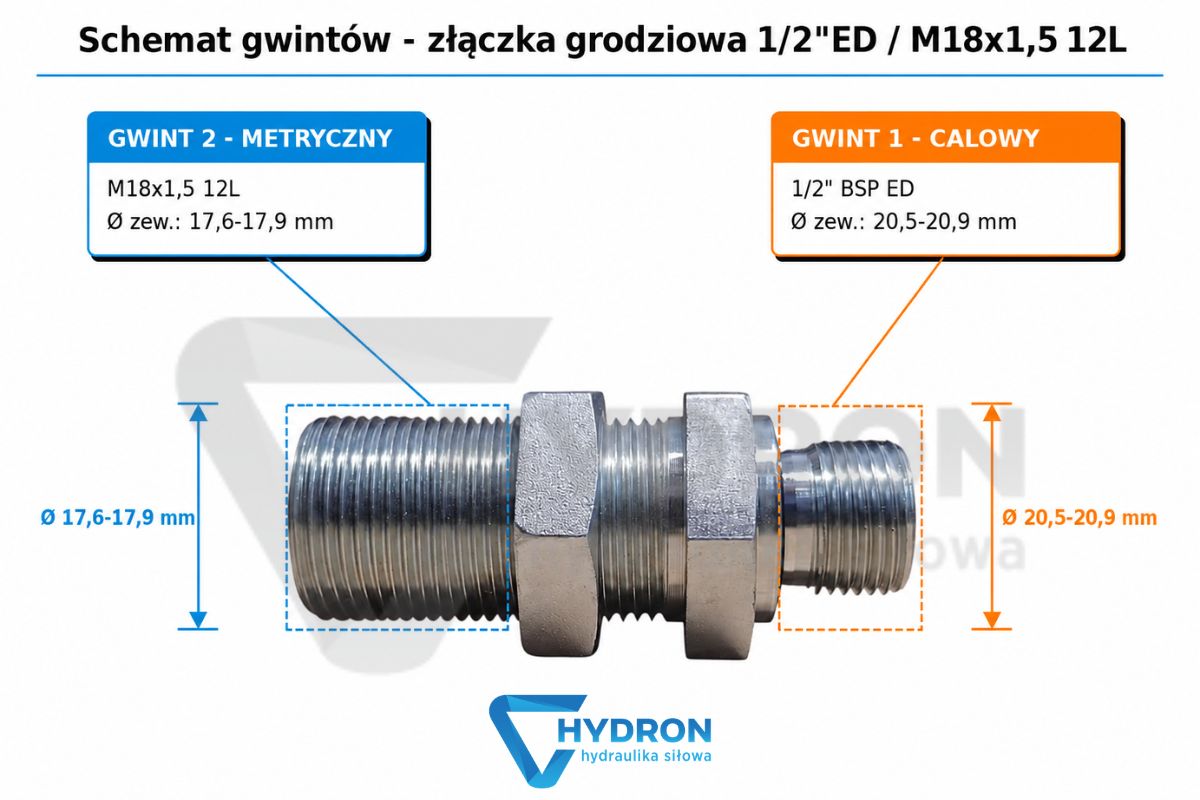

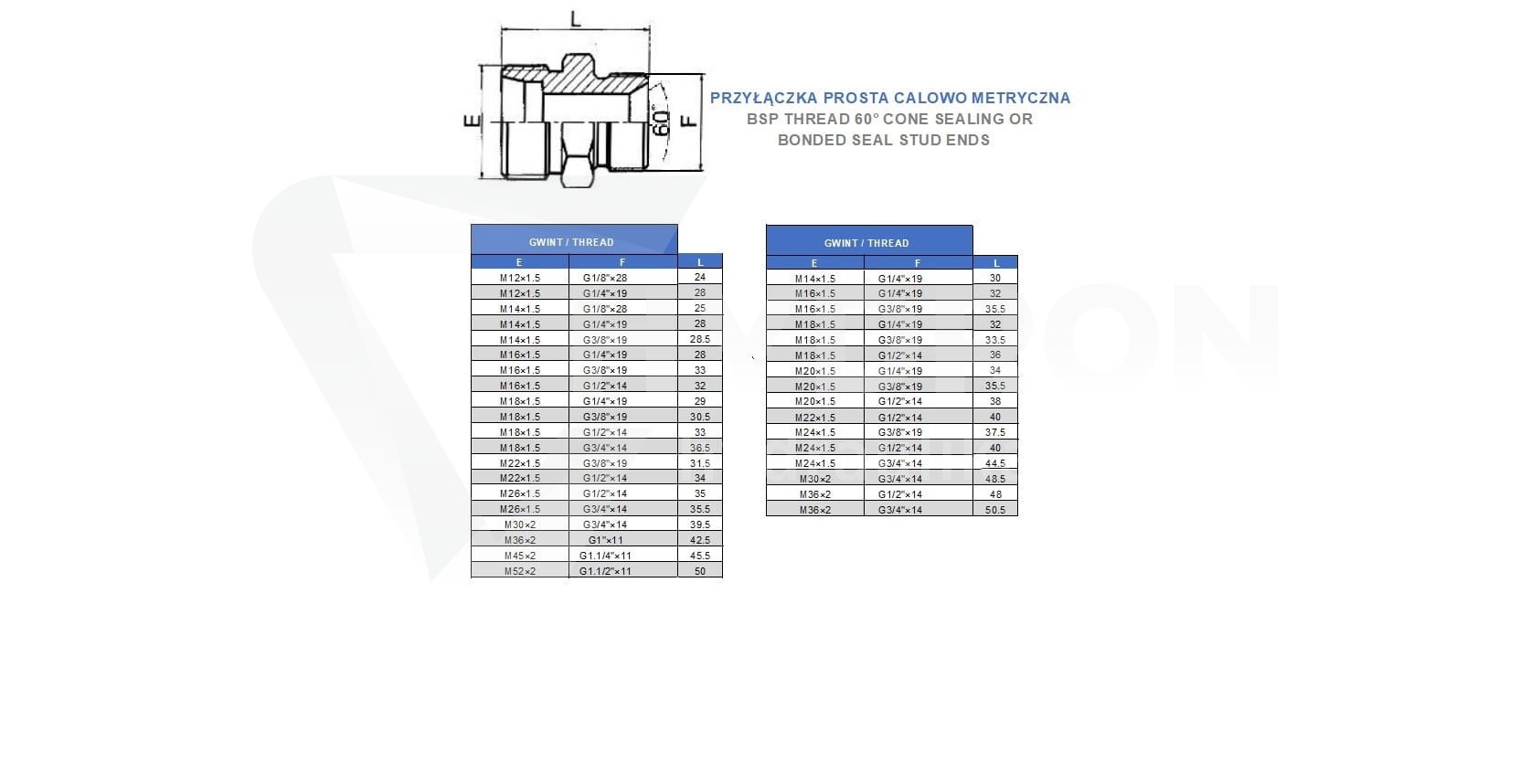

schemat gwintów Złączka grodziowa 1-2-ED - M18x1-5 12L

Dane techniczne produktu

Produkt: złączka grodziowa 1/2"ED / M18x1,5 12L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Gwint 1: 1/2" BSP
Wymiar gwintu 1: 20,5-20,9 mm zewnętrznie / 18,6-19,0 mm wewnętrznie
Gwint 2: M18x1,5
Wymiar gwintu 2: 17,6-17,9 mm zewnętrznie / 16,2-16,6 mm wewnętrznie
Seria metryczna: 12L
Gwint większy: 1/2" BSP
Gwint mniejszy: M18x1,5
Uszczelnienie strony BSP: ED, uszczelnienie elastomerowe
Długość całkowita: 59 mm
Ciśnienie pracy: 315 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej

Złączka grodziowa 1/2"ED / M18x1,5 12L w praktyce montażowej

W maszynach hydraulicznych przewód często musi przejść z jednej strony konstrukcji na drugą. Jeżeli zostanie poprowadzony przez otwór bez stabilnego punktu mocowania, zaczyna pracować na gwincie, ociera się o krawędź albo przenosi drgania na złącze. Złączka grodziowa rozwiązuje ten problem, ponieważ tworzy stały punkt przejścia przez panel. Dzięki temu przewód po jednej stronie i element po drugiej stronie mogą być podłączone w bardziej kontrolowany sposób. Podobne rozwiązania znajdują się w kategorii złączki grodziowe calowo-metryczne BSP/M.

Gwint 1/2" BSP i M18x1,5 12L - gdzie łatwo o pomyłkę

W tej złączce występują dwa różne systemy gwintów. Gwint większy to 1/2" BSP, a gwint mniejszy to M18x1,5. Różnica wymiarowa nie jest duża, dlatego w serwisie łatwo o błędną identyfikację, szczególnie gdy stara część jest zabrudzona olejem, skorodowana albo ma uszkodzony początek gwintu. Strona metryczna pracuje w serii 12L, więc nie wystarczy potwierdzić samego wymiaru M18x1,5. Trzeba jeszcze sprawdzić serię połączenia i element współpracujący.

ED po stronie BSP - dlaczego to ważne

Oznaczenie ED przy gwincie 1/2" BSP wskazuje na uszczelnienie elastomerowe. To nie jest drobny dopisek, tylko informacja wpływająca na szczelność połączenia. W hydraulice siłowej gwint może pasować mechanicznie, ale połączenie nadal może przeciekać, jeżeli sposób uszczelnienia nie jest zgodny. Przy montażu trzeba sprawdzić, czy element współpracujący jest przygotowany pod uszczelnienie ED, czy powierzchnia styku nie jest uszkodzona i czy na gwincie nie ma opiłków, starego uszczelnienia lub brudu.

Kiedy wybrać złączkę grodziową zamiast przyłączki

Złączka grodziowa 1/2"ED / M18x1,5 12L ma sens tam, gdzie połączenie ma zostać osadzone w przegrodzie. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, rozdzielacza, siłownika albo zaworu, trzeba sprawdzić inną grupę produktów. Do takiego montażu służą zwykle przyłączki proste hydrauliczne, dobrane do konkretnego gniazda i sposobu uszczelnienia. Grodziówka nie powinna zastępować przyłączki korpusowej tylko dlatego, że ma zbliżony gwint.

Seria 12L i dobór elementów po stronie metrycznej

Strona M18x1,5 pracuje w serii 12L. To istotne przy kompletowaniu instalacji z rurą lub przewodem. Jeżeli po stronie metrycznej znajduje się rura hydrauliczna, dobiera się elementy zgodne z tą samą serią. W przypadku identyfikacji starej części warto porównać sąsiednie warianty, na przykład złączkę grodziową M16x1,5 10L albo złączkę grodziową M22x1,5 15L. Porównanie wymiarów jest bezpieczniejsze niż dobór części wyłącznie po zdjęciu.

Montaż przez panel bez naprężania przewodu

Przy montażu złączki grodziowej najpierw trzeba ocenić przebieg przewodu po obu stronach przegrody. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo rura prowadzona pod naprężeniem mogą obciążać złączkę mimo prawidłowego gwintu. Wtedy wyciek nie zawsze pojawia się od razu. Często zaczyna być widoczny dopiero po pracy maszyny, gdy pojawią się drgania, ruch przewodu i zmiany ciśnienia. Jeżeli przewód ma zostać wykonany od podstaw, można dobrać przewody hydrauliczne na wymiar, aby długość i kierunek końcówek pasowały do miejsca montażu.

Co może powodować nieszczelność po wymianie złączki

Jeżeli nowa złączka po montażu przecieka, przyczyną nie zawsze jest sama część. Często problemem jest uszkodzony gwint w panelu, źle dobrany typ uszczelnienia, zabrudzona powierzchnia styku, niewłaściwa seria po stronie metrycznej albo przewód ciągnący złączkę na bok. Nadmierne dokręcanie nie jest dobrym rozwiązaniem. Może uszkodzić gwint, zdeformować element współpracujący albo pogorszyć warunki uszczelnienia. Przy instalacjach pracujących pod ciśnieniem warto sprawdzić układ przy pomocy manometrów hydraulicznych.

Ochrona przewodu przy przejściu przez konstrukcję

Przejście grodziowe często znajduje się w miejscu, gdzie przewód może ocierać się o ramę, obudowę albo krawędź otworu. Sama złączka stabilizuje punkt połączenia, ale nie zabezpiecza przewodu na całej długości. Jeżeli wąż pracuje blisko konstrukcji maszyny, warto zastosować osłony spiralne na węże hydrauliczne. Przy instalacji rurowej ważne jest natomiast właściwe podparcie rury, aby przejście grodziowe nie było jedynym punktem utrzymującym cały odcinek.

Mocowanie rury lub węża po obu stronach grodzi

Złączka grodziowa nie powinna przenosić ciężaru całej instalacji. Jeżeli przewód jest długi, sztywny albo pracuje w drganiach, potrzebne są dodatkowe punkty mocowania. Do stabilizacji rur i przewodów stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre podparcie odciąża gwint, zmniejsza ryzyko luzowania połączenia i ułatwia późniejszy serwis układu hydraulicznego.

Długość 59 mm i identyfikacja starej części

Długość całkowita tej złączki wynosi 59 mm. To parametr, który może pomóc przy porównywaniu części zdemontowanej z maszyny. Warto jednak traktować go jako jeden z kilku elementów identyfikacji. Najpierw trzeba sprawdzić gwint 1/2" BSP, gwint M18x1,5, serię 12L, uszczelnienie ED i ciśnienie pracy. Dopiero komplet tych informacji pozwala dobrać właściwą część. Jeżeli instalacja wymaga wariantu w sąsiednim rozmiarze, można porównać również złączkę grodziową 1/2"ED / M22x1,5 15L lub złączkę grodziową 1/2"ED / M20x1,5 12S

Pomoc Hydron przy doborze złączek grodziowych

Przy doborze złączki grodziowej najlepiej podać oba gwinty, serię metryczną, długość elementu, miejsce montażu i ciśnienie pracy. Hydron dostarcza złączki grodziowe, przewody, przyłączki, rury, końcówki i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie złączka grodziowa 1/2"ED / M18x1,5 12L, wariant M20x1,5 12S, M22x1,5 15L czy inny adapter BSP/M, warto zweryfikować część przed zakupem. To ogranicza ryzyko pomyłki i przyspiesza naprawę maszyny.

Faq

Czy złączka grodziowa 1/2"ED / M18x1,5 12L służy do montażu przez panel?

Tak. To złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, płytę montażową lub element konstrukcyjny maszyny.

Jakie gwinty ma złączka grodziowa 1/2"ED / M18x1,5 12L?

Produkt ma gwint 1/2" BSP po stronie calowej oraz gwint metryczny M18x1,5 w serii 12L.

Który gwint jest większy w tej złączce?

Gwint większy to 1/2" BSP, a gwint mniejszy to M18x1,5. Przed montażem trzeba sprawdzić oba standardy i typ uszczelnienia.

Co oznacza ED przy gwincie 1/2" BSP?

ED oznacza uszczelnienie elastomerowe po stronie BSP. Element współpracujący musi być zgodny z takim sposobem uszczelnienia.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 315 bar. Cały układ hydrauliczny trzeba jednak oceniać według parametrów najsłabszego elementu instalacji.

Jaka jest długość całkowita złączki?

Długość całkowita złączki wynosi 59 mm.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez panel lub przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu albo rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 1/2"ED / M18x1,5 12L?

Przed zakupem należy sprawdzić gwint 1/2" BSP, gwint M18x1,5, serię 12L, długość 59 mm, ciśnienie pracy, uszczelnienie ED oraz miejsce montażu w panelu lub grodzi.
