Złączka / Przyłączka ED 1/2/M30X2 22L

Przejdź do sekcji Opinie

18,07 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 160 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN92GG-22LR (1/2)
Oznaczenie wg VITILLO AME22LMG08EL.1
Oznaczenie wg CAST 100349.1
Oznaczenie wg PARKER ERMETO XGE 22-LR 1/2" ED

Opis

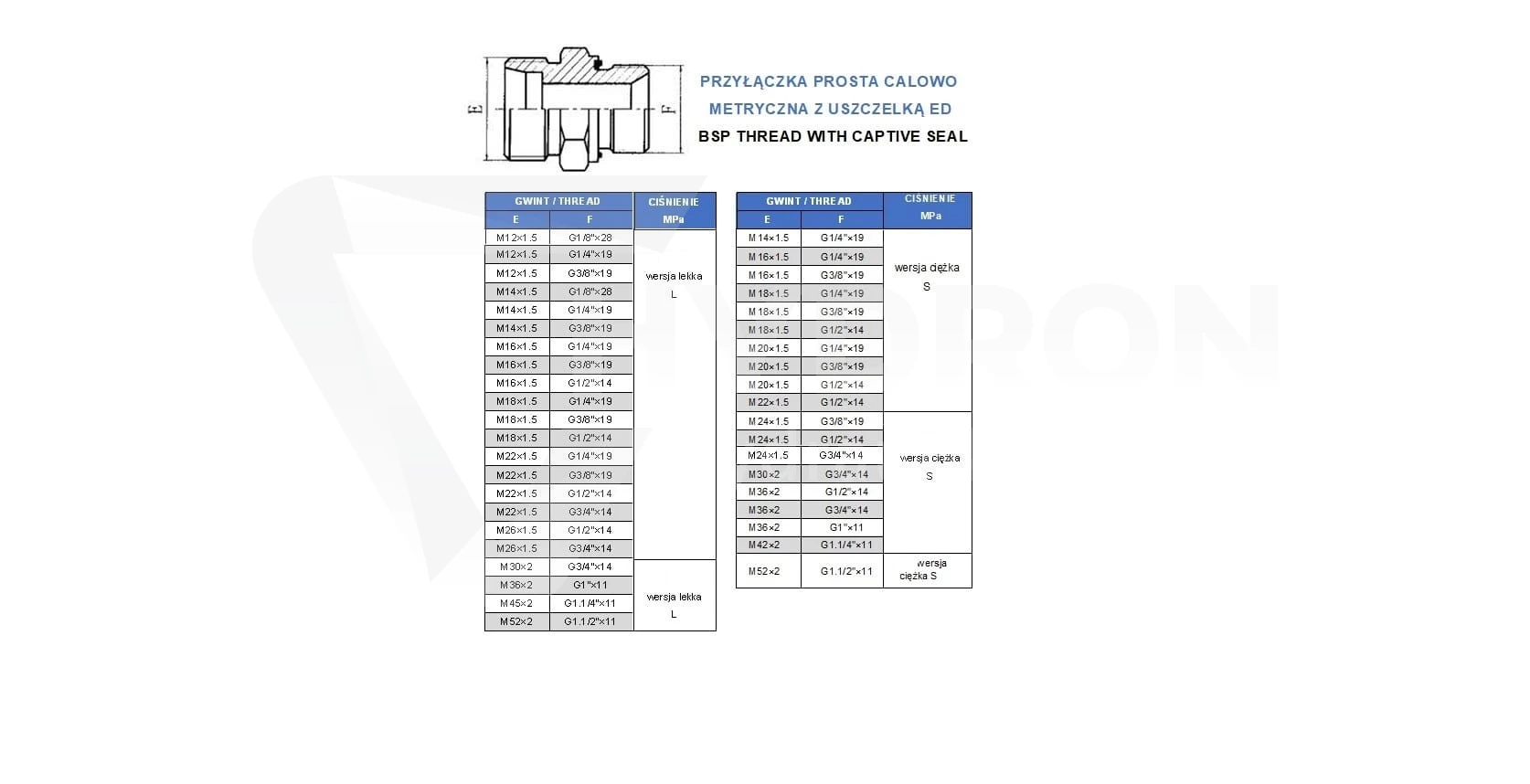

Złączka / Przyłączka BSP 1/2" / M30x2 22L z podkładką ED

Złączka prosta BSP 1/2" / M30x2 22L z podkładką ED to przyłączka hydrauliczna przeznaczona do łączenia przewodów z korpusami urządzeń hydraulicznych. Posiada dwa gwinty zewnętrzne: calowy BSP 1/2" oraz metryczny M30x2. Strona calowa wyposażona jest w gumowe uszczelnienie ED, natomiast strona metryczna posiada stożek zaciskowy 24°. Przyłącze wykonano w serii lekkiej 22L. Produkt stosowany jest w układach hydraulicznych wykorzystujących olej hydrauliczny.

Zastosowanie i charakterystyka techniczna

Przyłączka BSP 1/2" / M30x2 22L ED służy do wykonywania połączeń pomiędzy przewodami hydraulicznymi a korpusami pomp, siłowników, rozdzielaczy oraz innych kompatybilnych elementów instalacji. Gwint zewnętrzny BSP 1/2" jest wkręcany w odpowiednio przygotowany otwór korpusu urządzenia. Podkładka ED zapewnia uszczelnienie tego połączenia.

Druga strona przyłączki posiada gwint metryczny M30x2, przeznaczony do przykręcenia przewodu, kolanka lub innej kompatybilnej złączki. Uszczelnienie następuje podczas dokręcania współpracujących powierzchni stożkowych 24°. Oznaczenie 22L określa rozmiar przyłącza w serii lekkiej.

Uszczelnienie ED i stożek zaciskowy 24°

Przyłączka wykorzystuje dwa sposoby uszczelnienia. Od strony gwintu BSP 1/2" zastosowano gumową uszczelkę ED, która uszczelnia połączenie z korpusem urządzenia. Od strony gwintu M30x2 szczelność uzyskuje się poprzez docisk odpowiednio dopasowanych powierzchni stożkowych.

Przed montażem należy sprawdzić zgodność gwintów, rozmiaru 22L oraz geometrii współpracujących elementów. Prawidłowy dobór przyłączki ma znaczenie dla szczelności połączenia i poprawnej pracy instalacji hydraulicznej.

Oznaczenia zamienne Ermetto, Rastelli-Raccordi, Cast i Vitillo

Złączka BSP 1/2" / M30x2 22L ED posiada następujące oznaczenia porównawcze: Ermetto XGE 22-LR 1/2" ED, Rastelli-Raccordi TN92GG-22LR (1/2), Cast 100349.1 oraz Vitillo AME22LMG08EL.1. Oznaczenia ułatwiają identyfikację właściwego przyłącza podczas wymiany i kompletowania elementów układu hydraulicznego.

Dlaczego warto wybrać nasze komponenty?

Gwint zewnętrzny BSP 1/2" z uszczelką ED.
Gwint metryczny M30x2 ze stożkiem zaciskowym 24°.
Wykonanie w serii lekkiej 22L.
Możliwość podłączenia przewodu, kolanka lub innej zgodnej złączki.
Zastosowanie w hydraulice maszyn rolniczych, sadowniczych, leśnych, budowlanych i przemysłowych.
Oznaczenia porównawcze Ermetto, Rastelli-Raccordi, Cast i Vitillo.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka / przyłączka prosta ED
Gwint od strony korpusu	BSP 1/2" zewnętrzny, cylindryczny
Gwint od strony przewodu	M30x2 zewnętrzny
Seria przyłącza	Lekka 22L
Kąt stożka zaciskowego	24°
Uszczelnienie strony BSP	Gumowa uszczelka ED
Uszczelnienie strony metrycznej	Stożek zaciskowy 24°
Medium robocze	Olej hydrauliczny
Oznaczenie Ermetto	XGE 22-LR 1/2" ED
Oznaczenie Rastelli-Raccordi	TN92GG-22LR (1/2)
Oznaczenie Cast	100349.1
Oznaczenie Vitillo	AME22LMG08EL.1

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada przyłączka BSP 1/2" / M30x2 22L?

Złączka posiada dwa gwinty zewnętrzne: calowy BSP 1/2" od strony korpusu oraz metryczny M30x2 od strony przewodu hydraulicznego.

Jak działa uszczelnienie ED w przyłączce?

Uszczelka ED uszczelnia połączenie gwintu BSP 1/2" z odpowiednio przygotowaną powierzchnią korpusu urządzenia. Po stronie metrycznej uszczelnienie następuje na stożku 24°.
