Złączka / Przyłączka 3/8/M14X1,5 8L z podkładką ED

Przejdź do sekcji Opinie

5,72 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/8" BSP
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Rozmiar gwintu 2 M14X1,5
Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 250 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN92GG-8LR (3/8)
Oznaczenie wg VITILLO AME08LMG06EL.1
Oznaczenie wg CAST 100326.1
Oznaczenie wg PARKER ERMETO XGE 8-LR 3/8" ED
Oznaczenie alternatywne 1CB-14-06WD

Opis

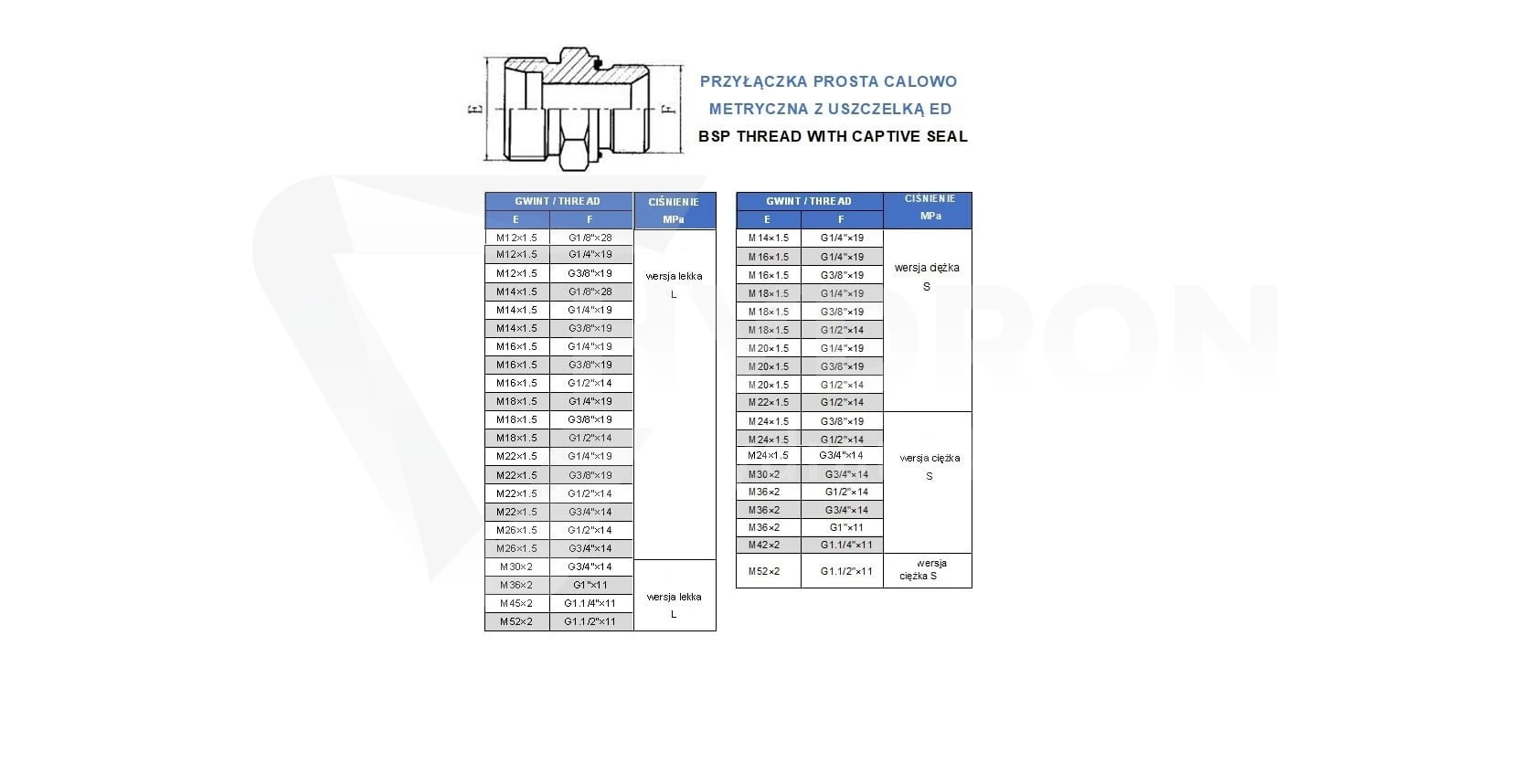

Złączka prosta BSP 3/8" / M14x1,5 8L z podkładką ED

Złączka prosta BSP 3/8" / M14x1,5 8L to przyłączka hydrauliczna z uszczelnieniem ED, przeznaczona do łączenia przewodów z korpusami urządzeń. Posiada zewnętrzny gwint calowy BSP 3/8" oraz zewnętrzny gwint metryczny M14x1,5. Przyłącze wykonano w wersji lekkiej 8L ze stożkiem zaciskowym 24°. Korpus ze stali automatowej pokryto ocynkiem. Złączka znajduje zastosowanie w instalacjach wykorzystujących olej hydrauliczny.

Zastosowanie i charakterystyka techniczna

Przyłączka BSP 3/8" / M14x1,5 umożliwia połączenie przewodu hydraulicznego z korpusem pompy, siłownika, rozdzielacza lub innym elementem instalacji. Gwint cylindryczny BSP 3/8" wyposażono w gumową podkładkę uszczelniającą ED. Druga strona posiada gwint M14x1,5 i stożek zaciskowy 24°, zapewniający samouszczelnienie podczas dokręcania współpracującego złącza.

Przyłączka w wersji lekkiej 8L jest stosowana w hydraulice maszyn rolniczych, sadowniczych, leśnych, budowlanych i przemysłowych. Strona metryczna umożliwia przykręcenie przewodu, kolanka lub kompatybilnej złączki. Przy doborze należy sprawdzić zgodność gwintów oraz geometrię uszczelnienia.

Oznaczenia zamienne i identyfikacja

Oznaczenia porównawcze przyłączki: Ermetto XGE 8-LR 3/8" ED, Rastelli-Raccordi TN92GG-8LR (3/8), Cast 100326.1, Vitillo AME08LMG06EL.1 oraz 1CB-14-06WD. Symbole ułatwiają identyfikację odpowiedniego wariantu podczas doboru i wymiany elementów hydraulicznych.

Dlaczego warto wybrać nasze komponenty?

Gwint zewnętrzny BSP 3/8" z gumową podkładką ED.
Gwint metryczny M14x1,5 ze stożkiem zaciskowym 24°.
Wykonanie w wersji lekkiej 8L.
Korpus ze stali automatowej zabezpieczony ocynkiem.
Oznaczenia porównawcze Ermetto, Rastelli-Raccordi, Cast i Vitillo.

Specyfikacja techniczna

Parametr	Wartość
Typ przyłącza	Proste BSP / metryczne, ED
Gwint od strony korpusu	BSP 3/8" zewnętrzny, cylindryczny
Gwint od strony przewodu	M14x1,5 zewnętrzny
Wersja przyłącza	Lekka 8L
Kąt stożka	24°
Uszczelnienie korpusu	Gumowa podkładka ED
Materiał	Stal automatowa ocynkowana
Medium	Olej hydrauliczny
Ermetto	XGE 8-LR 3/8" ED
Rastelli-Raccordi	TN92GG-8LR (3/8)
Cast	100326.1
Vitillo	AME08LMG06EL.1
Oznaczenie alternatywne	1CB-14-06WD

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada przyłączka 3/8" / M14x1,5?

Przyłączka posiada zewnętrzny gwint BSP 3/8" od strony korpusu oraz zewnętrzny gwint metryczny M14x1,5 od strony przewodu.

Jak działa uszczelnienie ED i stożek 24°?

Podkładka ED uszczelnia połączenie od strony BSP, a po stronie metrycznej szczelność uzyskuje się przez dokręcenie współpracujących powierzchni stożkowych 24°.
