Kolanko AA 90° M22X1,5 14S

Przejdź do sekcji Opinie

23,62 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

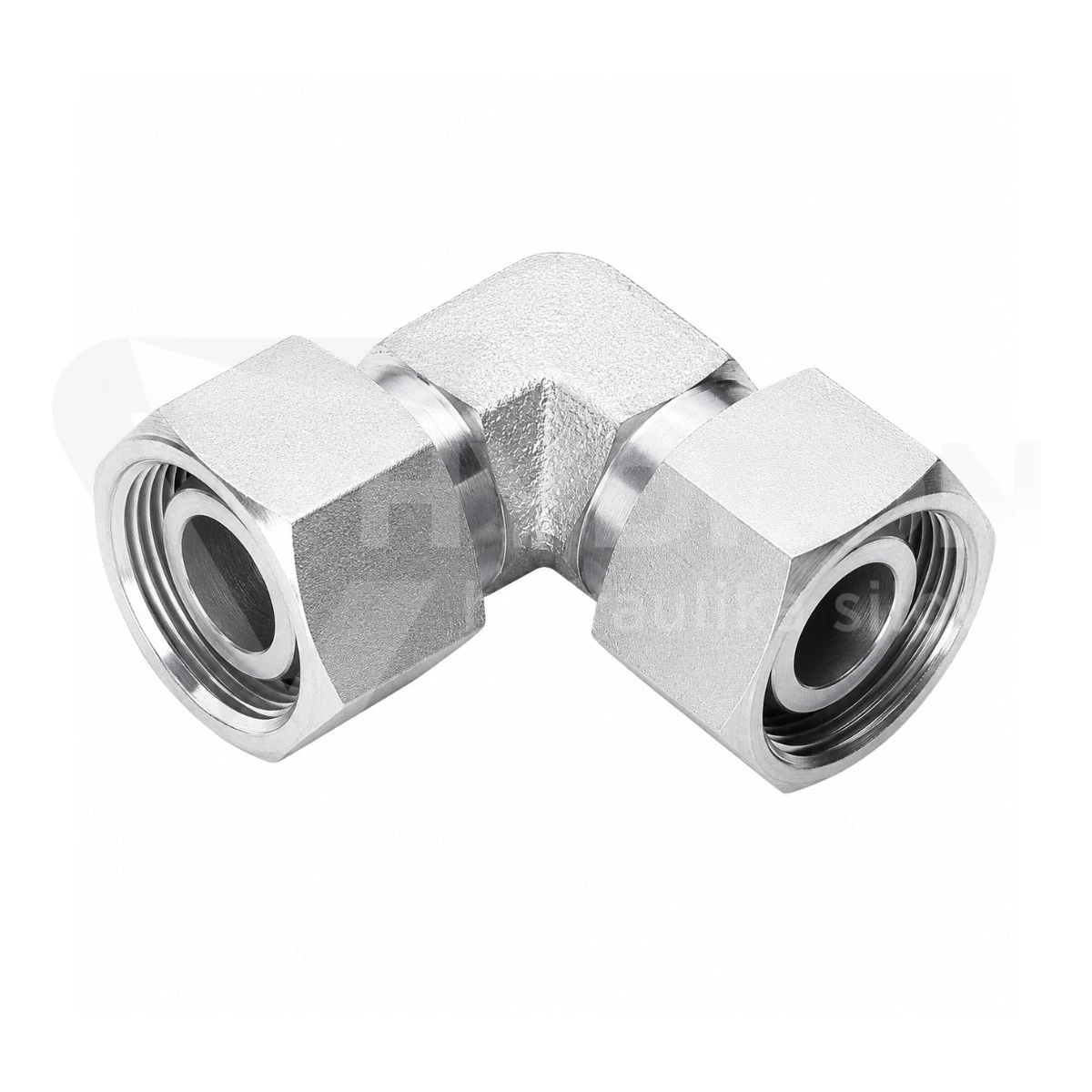

Kolanko AA 90° M22x1,5 14S z dwiema nakrętkami

Kolanko AA 90° M22x1,5 14S to metryczna złączka hydrauliczna przeznaczona do zmiany kierunku prowadzenia instalacji o 90°. Wariant AA posiada dwie ruchome nakrętki, dlatego umożliwia wygodne połączenie dwóch współpracujących elementów bez konieczności obracania całego przewodu lub złącza.

Rozmiar 14S oznacza połączenie przeznaczone dla rury o średnicy zewnętrznej 14 mm w ciężkiej serii S. Zastosowany gwint M22x1,5 należy identyfikować razem z oznaczeniem 14S, ponieważ ten sam gwint występuje również w lekkiej konfiguracji 15L.

Najważniejsze parametry kolanka AA M22x1,5 14S

typ produktu: kolanko hydrauliczne AA,
kąt: 90°,
konstrukcja: nakrętka - nakrętka,
liczba ruchomych nakrętek: 2,
gwint: M22x1,5,
rozmiar systemowy: 14S,
średnica zewnętrzna rury: 14 mm,
seria: ciężka S,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu M22x1,5: około 21,6-21,9 mm po średnicy zewnętrznej,
system połączenia: metryczny,
kąt stożka połączenia rurowego: 24°,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk,
przeznaczenie: łączenie elementów hydraulicznych pod kątem 90°.

Co oznacza symbol AA?

W przypadku złączek hydraulicznych HYDRON oznaczenie AA opisuje konstrukcję z dwiema ruchomymi nakrętkami.

Można to łatwo porównać z innymi popularnymi wariantami:

AA - dwie nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

Właśnie dlatego kolanko AA jest szczególnie wygodne podczas łączenia dwóch końcówek lub elementów instalacji, których nie można swobodnie obracać.

Dwie ruchome nakrętki ułatwiają montaż

Największą praktyczną zaletą konstrukcji AA jest możliwość skręcania obu stron niezależnie. Operator nie musi obracać całym kolankiem razem z przewodem.

Ma to znaczenie szczególnie wtedy, gdy:

przewody są już ułożone w maszynie,
dostęp do miejsca montażu jest ograniczony,
drugi element instalacji jest nieruchomy,
trzeba wykonać połączenie bez skręcania przewodu hydraulicznego.

Dlaczego kolanko 90° zamiast prostego złącza?

Kolanko pozwala zmienić kierunek instalacji dokładnie w miejscu połączenia. Dzięki temu można uniknąć nadmiernego wyginania przewodu lub prowadzenia go w dużym łuku.

W praktyce kolanko 90° pomaga:

zmniejszyć potrzebną przestrzeń montażową,
prowadzić instalację bliżej konstrukcji maszyny,
unikać niepotrzebnego naprężania przewodu,
uprościć przebieg instalacji,
poprawić dostęp serwisowy.

M22x1,5 14S - co dokładnie oznacza?

Oznaczenie 14S należy czytać jako:

14 - rura o średnicy zewnętrznej 14 mm,
S - ciężka seria połączeń rurowych.

W tej konfiguracji stosowany jest gwint M22x1,5. Przy doborze nie należy więc kierować się samym oznaczeniem gwintu.

M22x1,5 14S a M22x1,5 15L

To jeden z najważniejszych punktów przy wyborze tego kolanka. Gwint M22x1,5 występuje w dwóch często spotykanych konfiguracjach:

M22x1,5 14S - rura 14 mm, seria ciężka S,
M22x1,5 15L - rura 15 mm, seria lekka L.

Gwint ma taki sam wymiar, ale połączenia należą do różnych serii i współpracują z innymi średnicami rur.

Kolanko z tej karty jest wariantem 14S.

Jak rozpoznać gwint M22x1,5?

Przy praktycznym pomiarze suwmiarką średnica zewnętrzna gwintu M22x1,5 wynosi około 21,6-21,9 mm.

Skok gwintu wynosi 1,5 mm. Sam pomiar średnicy potwierdza jednak tylko M22x1,5. Aby dobrać właściwe kolanko, trzeba jeszcze sprawdzić średnicę rury oraz serię.

Ciężka seria S - dlaczego oznaczenie ma znaczenie?

Seria S jest stosowana w metrycznych połączeniach rurowych tam, gdzie konstrukcja przewiduje cięższy wariant złącza. Nie oznacza to jednak, że każdy element z gwintem M22x1,5 należy do serii S.

Dlatego przy wymianie starego kolanka warto zapisać cały symbol M22x1,5 14S, a nie jedynie M22.

Stożek 24° i sposób wykonania szczelnego połączenia

Połączenia tego typu należą do metrycznego systemu rurowego wykorzystującego powierzchnie stożkowe 24°.

Oznacza to, że szczelność nie jest uzyskiwana poprzez przypadkowe uszczelnianie gwintu taśmą PTFE. Kluczowe znaczenie ma właściwa geometria współpracujących elementów i prawidłowe dokręcenie połączenia.

Nie uszczelniaj M22x1,5 taśmą PTFE

Gwint M22x1,5 w takim połączeniu pełni przede wszystkim funkcję dociskową. Nie jest to typowy gwint rurowy NPT przeznaczony do uszczelniania na zwojach.

Jeżeli połączenie przecieka, trzeba sprawdzić powierzchnie uszczelniające, zgodność elementów oraz poprawność montażu zamiast dodawać kolejne warstwy taśmy.

Kolanko wykonane jako zwarta konstrukcja

Kolanka AA HYDRON wykonywane są jako elementy przeznaczone do pracy w instalacjach hydraulicznych, z korpusem zapewniającym sztywną zmianę kierunku przepływu o 90°.

Stal automatowa zapewnia odpowiednią obrabialność i wytrzymałość korpusu, natomiast warstwa ocynku chroni powierzchnię przed typowymi czynnikami występującymi w środowisku warsztatowym i przemysłowym.

Gdzie sprawdza się kolanko AA 90° 14S?

Kolanko może być stosowane wszędzie tam, gdzie trzeba połączyć dwa elementy instalacji pod kątem prostym przy wykorzystaniu metrycznego systemu 14S.

układy hydrauliki siłowej,
maszyny rolnicze,
maszyny leśne,
maszyny budowlane,
agregaty hydrauliczne,
instalacje przemysłowe,
modernizacje istniejących układów,
naprawy instalacji z gwintem M22x1,5 14S.

Kiedy konstrukcja AA jest lepsza od BB?

Kolanko BB posiada dwa gwinty zewnętrzne. Wariant AA posiada natomiast dwie ruchome nakrętki.

AA będzie szczególnie wygodne wtedy, gdy po obu stronach znajdują się już elementy z odpowiednimi gwintami zewnętrznymi i zależy nam na możliwości skręcenia połączenia bez obracania pozostałymi częściami instalacji.

AA czy AB - jak nie pomylić kolanek?

Przy zakupie warto zwrócić uwagę nie tylko na gwint i serię, ale również na literowe oznaczenie konstrukcji:

AA - nakrętka po obu stronach,
AB - nakrętka po jednej stronie, gwint zewnętrzny po drugiej.

HYDRON posiada również inne kolanka AA z dwiema ruchomymi nakrętkami, dlatego warto dobierać je według pełnej konfiguracji gwintu i systemu rurowego.

Najczęstsze błędy podczas doboru

wybór M22x1,5 15L zamiast 14S,
pomylenie konstrukcji AA z AB lub BB,
dobór wyłącznie na podstawie średnicy gwintu,
pominięcie średnicy rury 14 mm,
stosowanie niewłaściwego sposobu uszczelnienia,
dobór kolanka bez sprawdzenia kierunku prowadzenia instalacji.

Jak sprawdzić, czy potrzebujesz właśnie tego kolanka?

potwierdź, że potrzebujesz kolana 90°,
sprawdź konstrukcję AA z dwiema ruchomymi nakrętkami,
potwierdź gwint M22x1,5,
zmierz skok 1,5 mm,
sprawdź rurę o średnicy 14 mm,
potwierdź ciężką serię S,
upewnij się, że nie potrzebujesz wersji M22x1,5 15L.

Kolanka i złączki hydrauliczne HYDRON

Więcej wariantów z dwiema ruchomymi nakrętkami znajdziesz w kategorii kolanek hydraulicznych AA 90°.

Jeżeli potrzebujesz innej konstrukcji, rozmiaru lub standardu gwintu, sprawdź także pełną kategorię złączek hydraulicznych HYDRON.

FAQ - Kolanko AA 90° M22x1,5 14S

Co oznacza AA w nazwie kolanka?

AA oznacza konstrukcję z dwiema ruchomymi nakrętkami, czyli nakrętka-nakrętka.

Co oznacza 14S?

14S oznacza połączenie dla rury o średnicy zewnętrznej 14 mm w ciężkiej serii S.

Czy M22x1,5 14S i M22x1,5 15L są zamienne?

Nie. Mają taki sam gwint, ale współpracują z innymi średnicami rur i należą do różnych serii.

Dlaczego kolanko AA ma dwie ruchome nakrętki?

Pozwalają skręcić obie strony połączenia bez obracania całym przewodem lub współpracującymi elementami instalacji.

Czy gwint M22x1,5 należy uszczelniać taśmą PTFE?

Nie w typowym połączeniu rurowym 14S ze stożkiem 24°. Gwint służy przede wszystkim do docisku, a szczelność uzyskuje się na właściwych powierzchniach uszczelniających.
