Kolanko AA 90° M26X1,5 18L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 54,22 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M26x1,5
  • Rozmiar gwintu 1 w milimetrach 25,6-25,9zew./24,2-24,6wew.
  • Rozmiar gwintu 2 M26X1,5
  • Rozmiar gwintu 2 w milimetrach 25,6-25,9zew./24,2-24,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg CAST 308107
  • Oznaczenie alternatywne 3C9-26

Opis

Kolanko AA 90° M26X1,5 18L

Kolanko AA 90° M26x1,5 18L to metryczna złączka hydrauliczna z dwiema ruchomymi nakrętkami, przeznaczona do wykonywania połączeń pod kątem prostym. Oba zakończenia posiadają gwinty wewnętrzne M26x1,5. Produkt wykonano zgodnie z DIN 2353, z zastosowaniem połączenia stożkowego 24°. Ciśnienie nominalne wynosi 250 bar.

Złączka należy do lekkiej serii L, w rozmiarze 18L. Korpus wykonano z odkuwki w konstrukcji monoblokowej, bez lutowania. Powierzchnię zabezpieczono ocynkiem z pasywacją białą. Kolanko jest stosowane w układach hydrauliki siłowej w rolnictwie, leśnictwie, budownictwie oraz przemyśle.

Parametry techniczne kolanka AA M26x1,5 18L

Parametr Wartość
Typ złączkiKolanko hydrauliczne nakrętne AA
Kąt kolanka90°
Gwint pierwszego przyłączaM26x1,5, wewnętrzny metryczny
Gwint drugiego przyłączaM26x1,5, wewnętrzny metryczny
Rozmiar18L
Średnica wewnętrzna24,2–24,6 mm
NakrętkiDwie ruchome
Norma wykonaniaDIN 2353
Kąt stożka zaciskowego24°
WersjaLekka L
Ciśnienie nominalne250 bar
KonstrukcjaOdkuwka monoblokowa, bez lutowania
Zabezpieczenie powierzchniOcynk z pasywacją białą
Oznaczenie według CAST308107

Kolanko hydrauliczne AA 18L z dwiema ruchomymi nakrętkami

Obustronnie nakrętne kolanko AA M26x1,5 pozwala na połączenie dwóch odpowiednio zakończonych przewodów hydraulicznych pod kątem 90°. Dwie ruchome nakrętki umożliwiają skręcanie przyłączy bez konieczności obracania całym przewodem podczas montażu.

Konstrukcja kątowa znajduje zastosowanie przy prowadzeniu przewodów w kanałach oraz w miejscach wymagających zmiany kierunku instalacji. Kolanko może również współpracować z innymi złączami posiadającymi zgodny system stożkowy.

Wersja lekka 18L i ciśnienie nominalne 250 bar

Kolanko AA M26x1,5 zostało wykonane w lekkiej serii L, w rozmiarze 18L. Ciśnienie nominalne produktu wynosi 250 bar. Parametry te należy uwzględnić podczas doboru złączki do instalacji hydraulicznej i przy wymianie istniejącego połączenia.

Weryfikacja zgodności powinna obejmować rozmiar gwintu, serię wymiarową, rodzaj uszczelnienia oraz parametry ciśnieniowe współpracujących elementów. Prawidłowy dobór pozwala wykonać połączenie odpowiadające wymaganiom danego układu.

Połączenie stożkowe 24° według DIN 2353

Złączka kolankowa AA została wykonana zgodnie z DIN 2353. Zastosowany stożek zaciskowy 24° współpracuje z odpowiednio dobranymi zakończeniami przewodów hydraulicznych i złączami wykorzystującymi ten sam system połączenia.

Szczelność połączenia uzyskuje się przez prawidłowe dopasowanie i dokręcenie elementów. Przy montażu należy zwrócić uwagę na zgodność powierzchni stożkowych oraz rozmiarów przyłączy. Samo dopasowanie gwintu M26x1,5 nie jest wystarczającym potwierdzeniem kompatybilności wszystkich rodzajów złączek.

Korpus monoblokowy i zabezpieczenie antykorozyjne

Kolanko wykonano z odkuwki w konstrukcji monoblokowej. Zasadniczy element kątowy nie jest składany z oddzielnych części łączonych przez lutowanie. Takie wykonanie stanowi charakterystyczną cechę konstrukcyjną tej złączki hydraulicznej.

Powierzchnię produktu pokryto ocynkiem z pasywacją białą, pełniącym funkcję zabezpieczenia antykorozyjnego. Przy doborze kolanka należy uwzględnić warunki eksploatacji i środowisko pracy instalacji.

Zastosowanie kolanka AA 90° M26x1,5 18L

Kolanko AA M26x1,5 18L jest przeznaczone do układów hydrauliki siłowej, w których konieczne jest wykonanie połączenia pod kątem prostym. Może służyć do łączenia dwóch przewodów lub do współpracy z innymi elementami wykorzystującymi zgodny system stożkowy.

  • Rolnictwo: układy hydrauliczne maszyn i urządzeń rolniczych.
  • Leśnictwo: instalacje hydrauliki siłowej maszyn leśnych.
  • Budownictwo: połączenia hydrauliczne w maszynach budowlanych.
  • Przemysł: instalacje hydrauliczne maszyn i urządzeń przemysłowych.

Najważniejsze cechy kolanka AA M26x1,5

  • Konstrukcja kątowa 90°.
  • Dwa gwinty wewnętrzne metryczne M26x1,5.
  • Dwie ruchome nakrętki.
  • Wersja lekka 18L.
  • Ciśnienie nominalne 250 bar.
  • Wykonanie według DIN 2353.
  • Stożek zaciskowy 24°.
  • Średnica wewnętrzna 24,2–24,6 mm.
  • Korpus monoblokowy wykonany z odkuwki, bez lutowania.
  • Ocynk z pasywacją białą.
  • Oznaczenie według CAST: 308107.

Jak dobrać kolanko AA M26x1,5 18L?

Przed zakupem należy sprawdzić zgodność obu gwintów M26x1,5, rozmiar 18L, system stożkowy 24° oraz wymagane parametry ciśnieniowe. Przy wymianie istniejącej złączki warto porównać także jej konstrukcję i wymiary montażowe.

Pozostałe warianty dostępne są w kategorii kolanka AA metryczne. Przy kompletowaniu instalacji warto sprawdzić również węże hydrauliczne oferowane przez HYDRON.

FAQ – kolanko AA M26x1,5 18L

Jakie gwinty posiada kolanko AA M26x1,5 18L?

Kolanko posiada dwa gwinty wewnętrzne metryczne M26x1,5, umieszczone w ruchomych nakrętkach.

Jakie jest ciśnienie nominalne kolanka AA M26x1,5?

Ciśnienie nominalne produktu wynosi 250 bar.

Do jakiej serii należy kolanko AA 18L?

Kolanko należy do lekkiej serii L, w rozmiarze 18L.

Jaki system uszczelnienia zastosowano w kolanku AA?

Złączka wykorzystuje połączenie stożkowe 24° zgodnie z DIN 2353.

Czy kolanko AA M26x1,5 posiada dwie ruchome nakrętki?

Tak. Oba zakończenia wyposażono w ruchome nakrętki z gwintami wewnętrznymi M26x1,5.

Czy korpus kolanka AA jest lutowany?

Nie. Korpus wykonano z odkuwki w konstrukcji monoblokowej, bez lutowania.

Jakie jest oznaczenie kolanka AA 18L według CAST?

Oznaczenie według CAST to 308107.

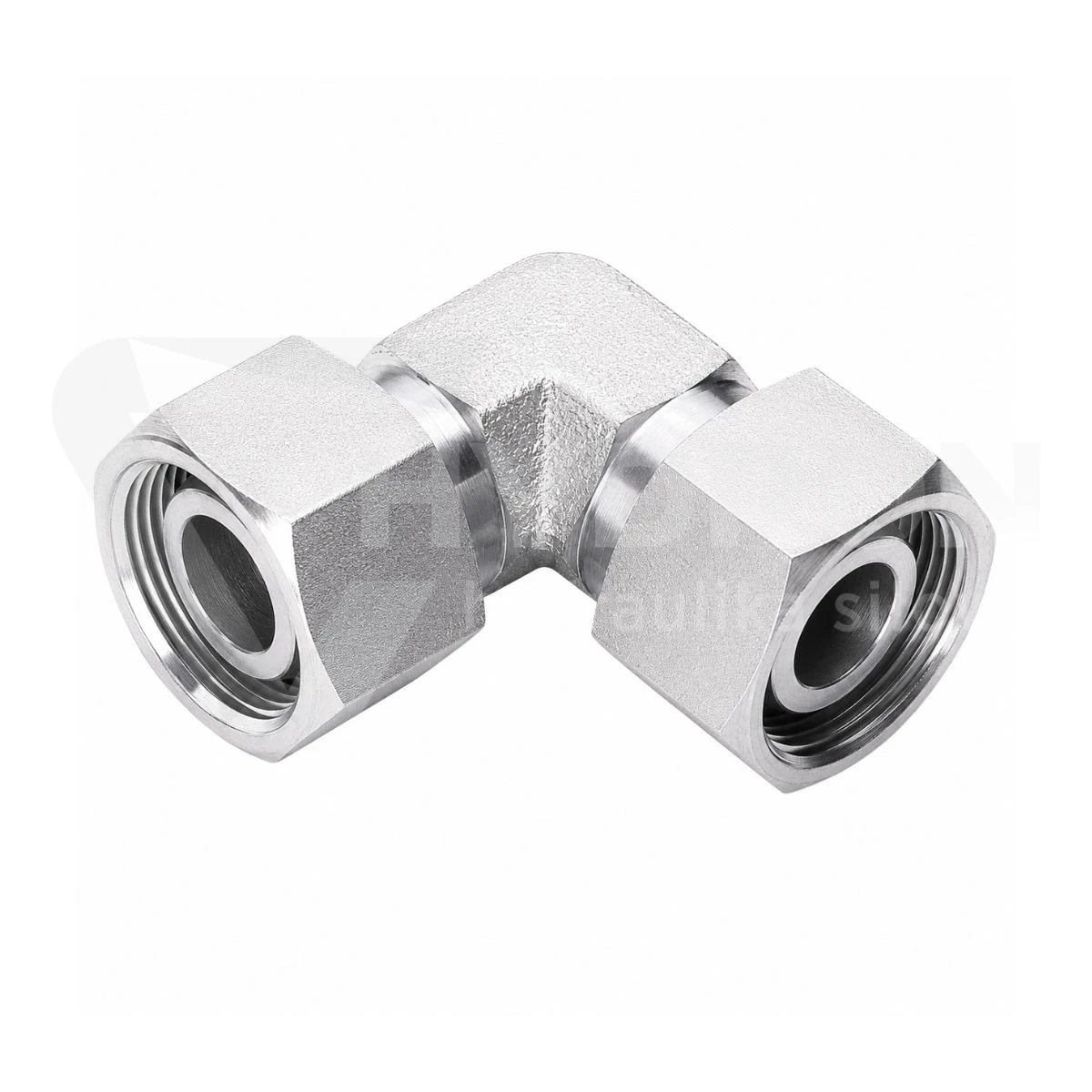

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
