Kolanko AA 90° M16X1,5 10L

Przejdź do sekcji Opinie

24,10 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg CAST 308103
Oznaczenie alternatywne 3C9-16

Opis

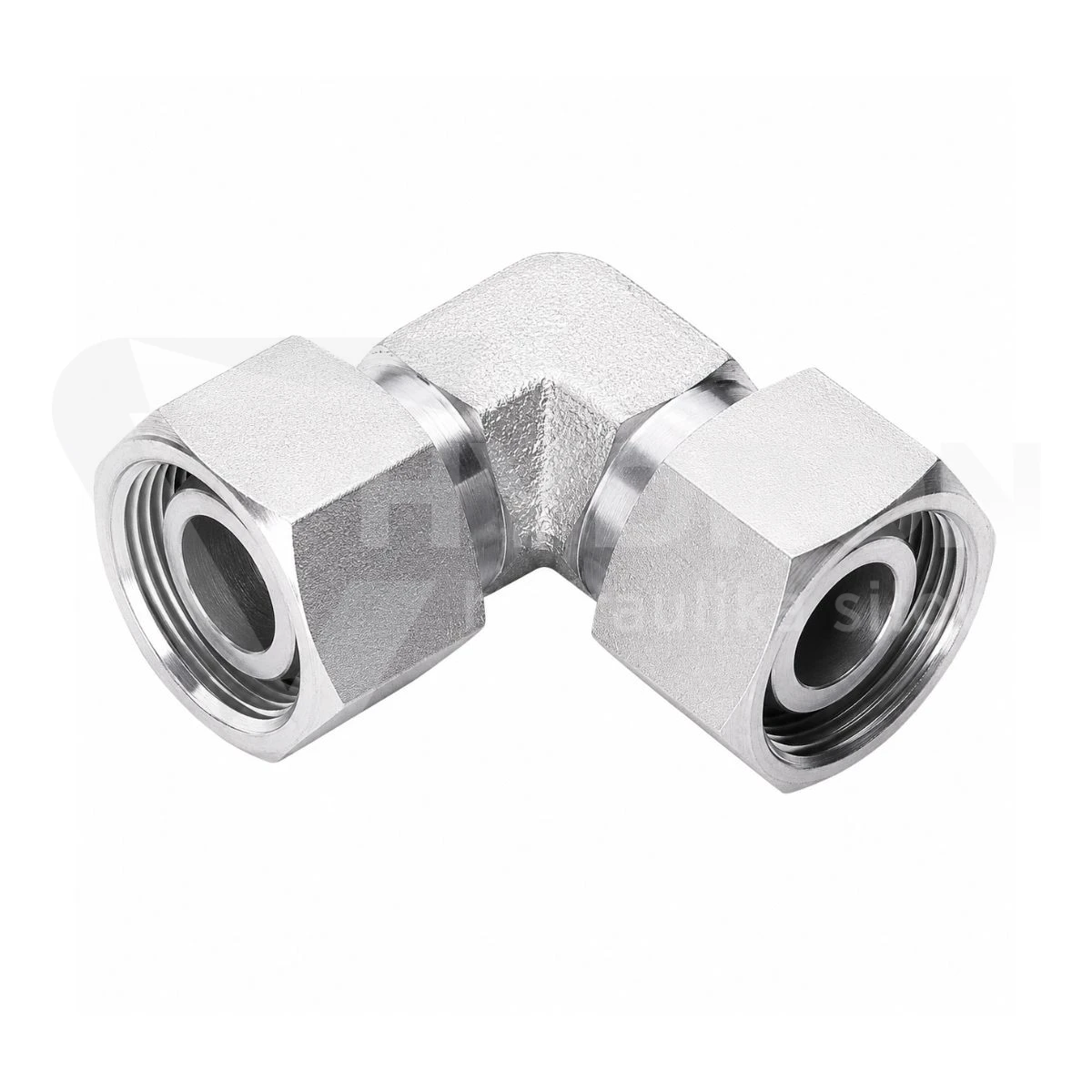

Kolanko metryczne AA 90° M16X,15 10L

Złącze kolankowe obustronnie nakrętne z gwintem metrycznym.

Złączka kolankowa nakrętna AA, metryczna do 350bar. Złącze z dwoma ruchomymi nakrętkami stosowane w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną O-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L, oraz ciężkiej S. Wykonanie według DIN 2353. Kolanka AA posiadają szerokie zastosowanie w układach hydraulicznych w rolnictwie, leśnictwie, budownictwie i przemyśle.

Parametry techniczne :

Średnica gwintu M16X1,5 ( Średnica wewnętrzna [mm]: 14,2-14,6 )
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Średnica nominalna przelotu:
Gwint z jednej strony: wewnętrzny metryczny 16X1,5
Gwint z drugiej strony: wewnętrzny metryczny 16X1,5
Ciśnienie nominalne: 250bar
Wersja: lekka
oznaczenie wg Cast: 308103
Elbow adapter with double swivel nut - thread metric / Elbow swivel adaptor AA, meteric

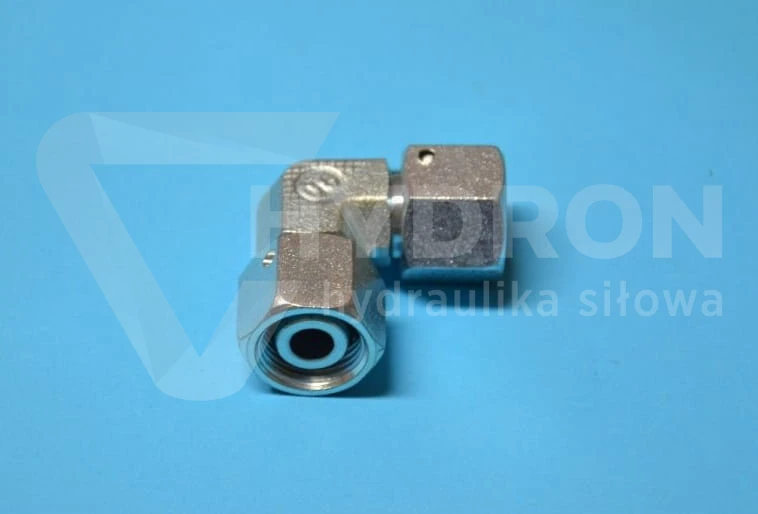

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
