Kolanko AA 90° BSP 3/8"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 30,12 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 3/8" BSP
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 3/8" BSP
  • Rozmiar gwintu 2 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 350 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI 60.10.06.06
  • Oznaczenie wg VITILLO LFGG06
  • Oznaczenie wg CAST 308003
  • Oznaczenie wg PARKER ERMETO 6E6MK4S
  • Oznaczenie alternatywne 3B9-06

Opis

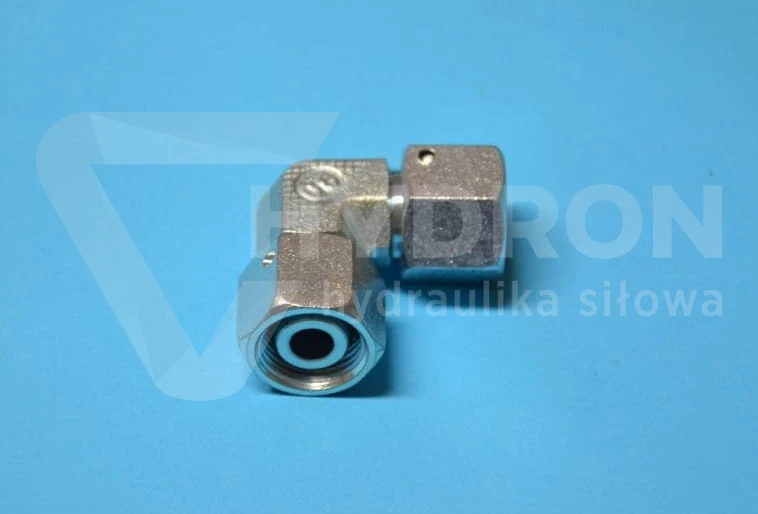

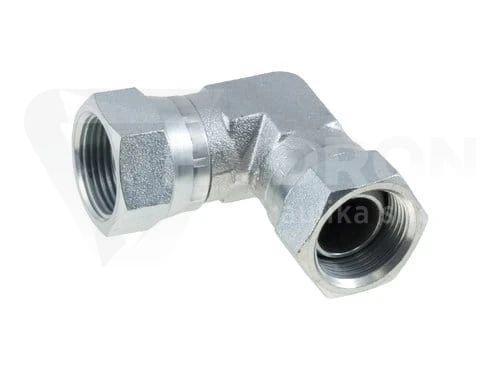

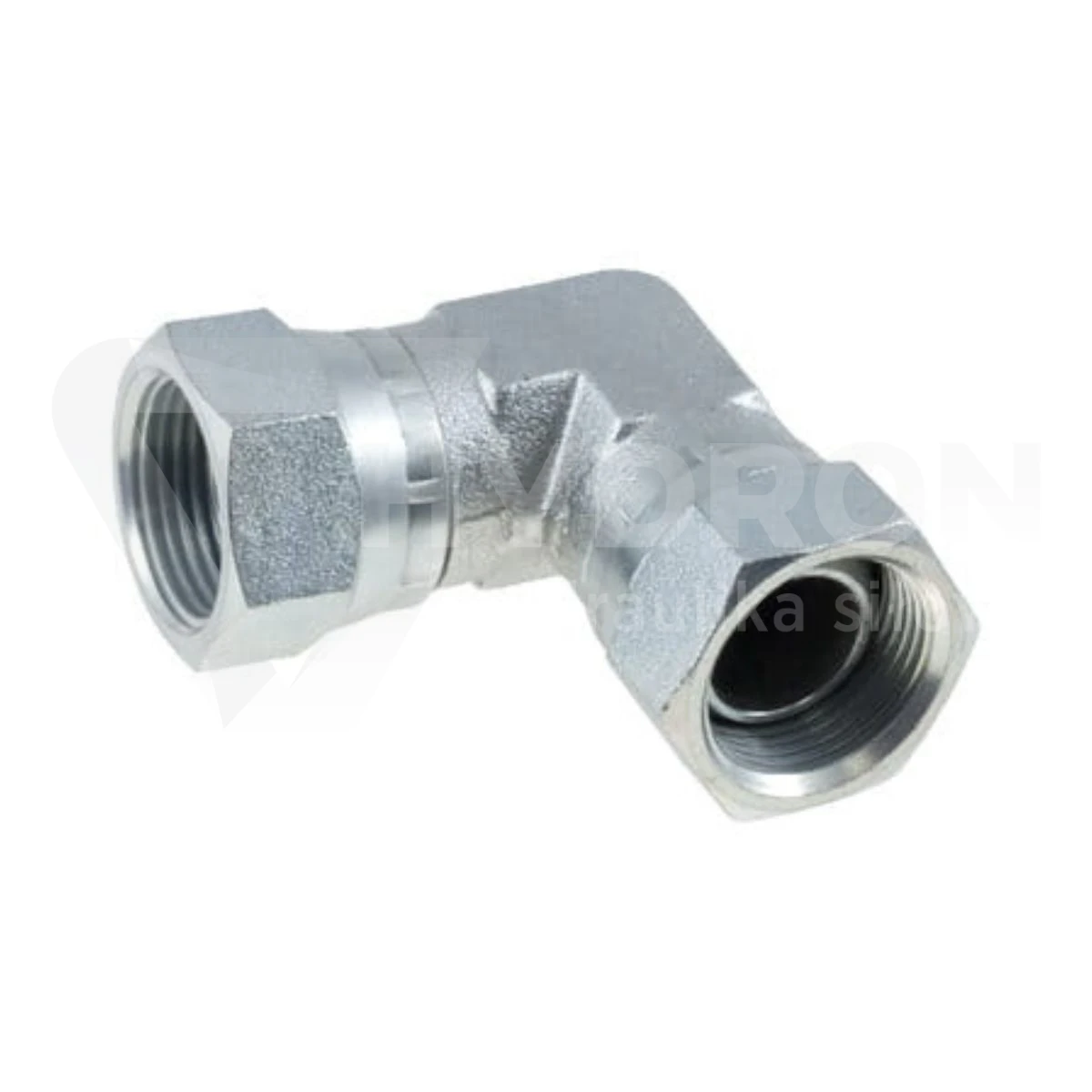

Kolanko AA BSP 3/8" z dwoma nakrętkami

Kolanko AA BSP 3/8" z dwoma nakrętkami to stalowa złączka hydrauliczna przeznaczona do wykonywania połączeń pod kątem 90° w instalacjach hydrauliki siłowej. Posiada dwa przyłącza nakrętne z gwintem calowym BSP 3/8", które umożliwiają zmianę kierunku prowadzenia przewodów oraz łączenie odpowiednio dobranych elementów instalacji. Konstrukcja z dwiema ruchomymi nakrętkami ułatwia montaż połączeń kątowych.

Kolanko wykonano ze stali węglowej pokrytej powłoką antykorozyjną. Według podanej specyfikacji ciśnienie robocze wynosi do 400 bar, zależnie od zastosowania. Złączka jest wykorzystywana w układach hydraulicznych i pneumatycznych, między innymi w maszynach przemysłowych, rolniczych i budowlanych.

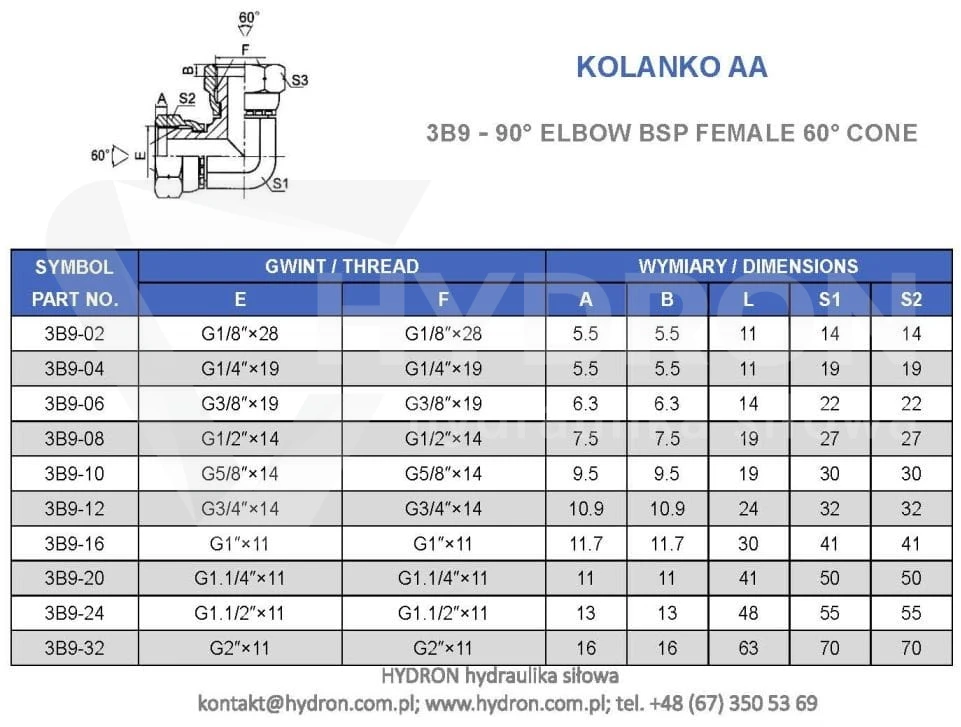

Dane techniczne kolanka AA BSP 3/8"

Parametr Wartość
Typ złączkiKolanko hydrauliczne AA, obustronnie nakrętne
Kąt kolanka90°
Gwint pierwszego przyłączaBSP 3/8", wewnętrzny
Gwint drugiego przyłączaBSP 3/8", wewnętrzny
Rodzaj gwintuCalowy BSP równoległy
NakrętkiDwie ruchome
MateriałStal węglowa
Powłoka ochronnaPowłoka antykorozyjna
UszczelnienieStożkowe dopasowanie połączenia BSP
Ciśnienie roboczeDo 400 bar, w zależności od zastosowania
Oznaczenie alternatywneGZW 3/8"
Typ złącza kątowego60.10
Oznaczenie Rastelli Raccordi60.10.06.06
Oznaczenie CAST308003
Oznaczenie VitilloLFGG06
Oznaczenie Parker6E6MK4S
Symbol3B9-06

Kolanko hydrauliczne BSP 3/8" z dwoma ruchomymi nakrętkami

Złączka kolankowa AA posiada dwa przyłącza z ruchomymi nakrętkami. Rozwiązanie to umożliwia wykonywanie połączeń bez konieczności obracania całym przewodem hydraulicznym. Jest to przydatne podczas montażu instalacji, w których przewody zostały już ułożone lub dostęp do miejsca połączenia jest ograniczony.

Kąt 90° pozwala zmienić kierunek prowadzenia przewodów i wykonać połączenie pomiędzy odpowiednio dobranymi elementami instalacji. Obustronnie nakrętna konstrukcja ułatwia również demontaż kolanka podczas prac serwisowych.

Gwint BSP 3/8" i uszczelnienie połączenia

Kolanko AA wyposażono w dwa gwinty wewnętrzne BSP 3/8". W tym wariancie zastosowano gwint calowy równoległy. Złączka jest przeznaczona do współpracy z odpowiednio dobranymi przyłączami posiadającymi zgodny gwint oraz powierzchnie uszczelniające.

W specyfikacji wskazano stożkowy sposób uszczelnienia połączenia BSP. Podczas doboru należy sprawdzić zgodność geometrii współpracujących elementów. Samo dopasowanie rozmiaru gwintu BSP 3/8" nie potwierdza zgodności wszystkich typów przyłączy hydraulicznych.

Ciśnienie robocze do 400 bar

Według podanych danych kolanko AA BSP 3/8" może pracować przy ciśnieniu do 400 bar, w zależności od zastosowania. Przy doborze złączki należy uwzględnić warunki pracy instalacji oraz parametry pozostałych elementów połączenia.

Prawidłowy montaż i zgodność współpracujących przyłączy mają znaczenie dla szczelności połączenia. W przypadku instalacji wysokociśnieniowych należy potwierdzić dopuszczalne parametry pracy kompletnego układu.

Stal węglowa z powłoką antykorozyjną

Korpus kolanka wykonano ze stali węglowej, a jego powierzchnię pokryto warstwą antykorozyjną. Zabezpieczenie ogranicza oddziaływanie czynników zewnętrznych na stalowy element i wspomaga ochronę powierzchni podczas eksploatacji.

Przy wyborze złączki należy uwzględnić warunki środowiskowe, w których będzie pracować instalacja. Istotna jest także zgodność materiałowa i techniczna elementów tworzących połączenie hydrauliczne.

Zastosowanie kolanka AA BSP 3/8" w hydraulice i pneumatyce

Kolanko AA BSP 3/8" stosowane jest do zmiany kierunku prowadzenia instalacji o 90°. Złącze może być wykorzystywane w układach hydraulicznych i pneumatycznych, pod warunkiem odpowiedniego doboru do parametrów pracy oraz rodzaju przyłączy.

  • Maszyny przemysłowe: połączenia kątowe w układach hydrauliki siłowej.
  • Maszyny budowlane: prowadzenie przewodów w instalacjach hydraulicznych.
  • Maszyny rolnicze: instalacje hydrauliczne ciągników, opryskiwaczy i kombajnów.
  • Pneumatyka: zmiana kierunku prowadzenia przewodów w instalacjach powietrznych.
  • Pojazdy specjalistyczne: układy hydrauliczne pojazdów komunalnych, strażackich i maszyn leśnych.
  • Instalacje olejowe i smarownicze: wykonywanie połączeń kątowych przewodów.
  • Automatyka przemysłowa: instalacje stosowane przy liniach produkcyjnych i urządzeniach przemysłowych.

Oznaczenia katalogowe kolanka AA BSP 3/8"

Kolanko AA BSP 3/8" posiada oznaczenie CAST 308003 oraz Rastelli Raccordi 60.10.06.06. Pozostałe wskazane symbole to Vitillo LFGG06, Parker 6E6MK4S i 3B9-06. Produkt występuje również pod oznaczeniem alternatywnym GZW 3/8" i jako złącze kątowe typu 60.10.

Oznaczenia katalogowe ułatwiają identyfikację złączki podczas wyszukiwania części do istniejącej instalacji. Przy doborze zamiennika należy dodatkowo porównać gwinty, sposób uszczelnienia oraz dopuszczalne parametry pracy.

Najważniejsze cechy kolanka AA BSP 3/8"

  • Połączenie kątowe 90°.
  • Dwa gwinty wewnętrzne BSP 3/8".
  • Gwint calowy równoległy BSP.
  • Dwie ruchome nakrętki.
  • Ciśnienie robocze do 400 bar, zależnie od zastosowania.
  • Korpus ze stali węglowej.
  • Powłoka antykorozyjna.
  • Oznaczenie alternatywne GZW 3/8".
  • Typ złącza kątowego 60.10.
  • Oznaczenie CAST 308003.
  • Oznaczenie Rastelli Raccordi 60.10.06.06.
  • Oznaczenie Vitillo LFGG06.
  • Oznaczenie Parker 6E6MK4S.
  • Symbol 3B9-06.

Jak dobrać kolanko BSP 3/8" do instalacji?

Przed zakupem należy sprawdzić rozmiar gwintów BSP 3/8" po obu stronach, konstrukcję powierzchni uszczelniających oraz wymagane ciśnienie robocze. W przypadku wymiany istniejącej złączki pomocne jest również porównanie oznaczeń katalogowych.

Przy kompletowaniu instalacji warto sprawdzić także węże hydrauliczne dostępne w HYDRON. W zakresie doboru elementów hydrauliki siłowej można skorzystać ze wsparcia technicznego.

FAQ – kolanko AA BSP 3/8" z dwoma nakrętkami

Jakie gwinty posiada kolanko AA BSP 3/8"?

Kolanko posiada dwa gwinty wewnętrzne BSP 3/8", umieszczone w ruchomych nakrętkach.

Jakie jest ciśnienie robocze kolanka AA BSP 3/8"?

W specyfikacji podano ciśnienie robocze do 400 bar, w zależności od zastosowania.

Czy kolanko AA BSP 3/8" ma dwie ruchome nakrętki?

Tak. Złączka jest obustronnie nakrętna i posiada dwie ruchome nakrętki.

Czy kolanko AA BSP 3/8" można stosować w pneumatyce?

Tak, w podanych zastosowaniach uwzględniono instalacje pneumatyczne. Należy zapewnić zgodność z wymaganiami konkretnego układu.

Z jakiego materiału wykonano kolanko AA BSP 3/8"?

Kolanko wykonano ze stali węglowej zabezpieczonej powłoką antykorozyjną.

Jakie oznaczenie ma kolanko AA BSP 3/8" według CAST?

Oznaczenie według CAST to 308003.

Jakie są pozostałe oznaczenia kolanka AA BSP 3/8"?

Wskazano Rastelli Raccordi 60.10.06.06, Vitillo LFGG06, Parker 6E6MK4S, symbol 3B9-06 oraz oznaczenie alternatywne GZW 3/8".

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
