Kolanko AA 90° BSP 1/4"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 24,10 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1/4" BSP
  • Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
  • Rozmiar gwintu 2 1/4" BSP
  • Rozmiar gwintu 2 w milimetrach 12,9-13,1zew./11,4-11,9wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 350 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI 60.10.04.04
  • Oznaczenie wg VITILLO LFGG04
  • Oznaczenie wg CAST 308002
  • Oznaczenie wg PARKER ERMETO 4E6MK4S
  • Oznaczenie alternatywne 3B9-04

Opis

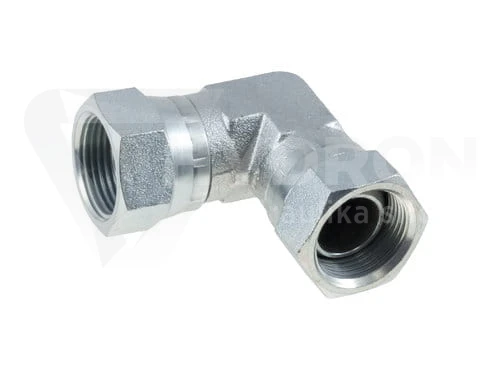

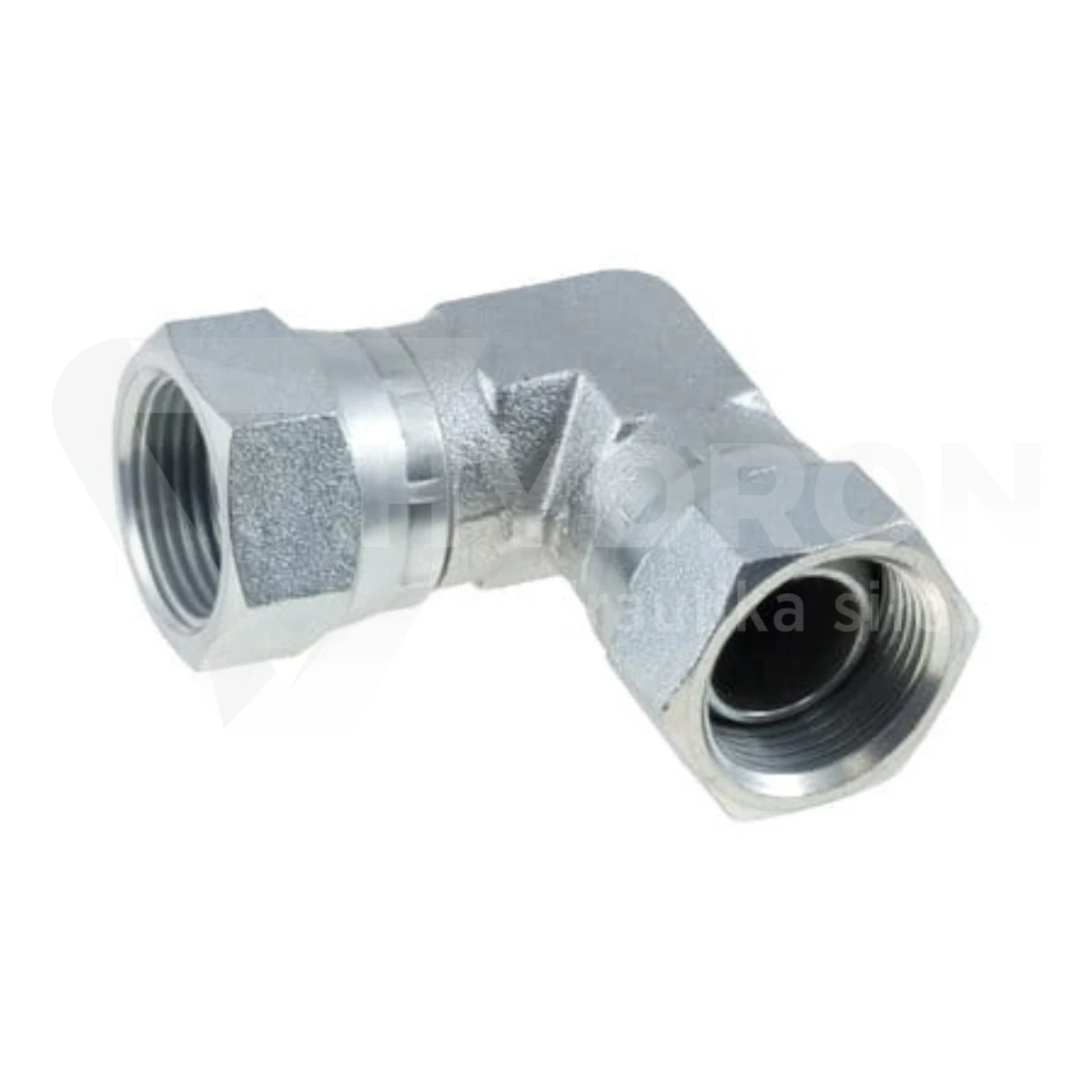

Kolanko hydrauliczne AA 90° 1/4" BSP

Kolanko hydrauliczne AA 90° 1/4" BSP to złączka kątowa z dwoma ruchomymi nakrętkami, przeznaczona do łączenia elementów instalacji hydrauliki siłowej. Posiada dwa gwinty wewnętrzne BSP 1/4" i umożliwia zmianę kierunku prowadzenia przewodów o 90°. Konstrukcja obustronnie nakrętna ułatwia montaż połączeń w maszynach oraz układach hydraulicznych wymagających zastosowania złącza kolankowego.

Złączkę wykonano ze stali węglowej zabezpieczonej ocynkiem galwanicznym. Podane ciśnienie robocze wynosi do 350 bar. Gwinty BSP równoległe pozwalają na współpracę z odpowiednio dobranymi przyłączami, a dwie ruchome nakrętki umożliwiają dokręcanie połączeń bez obracania całym przewodem hydraulicznym.

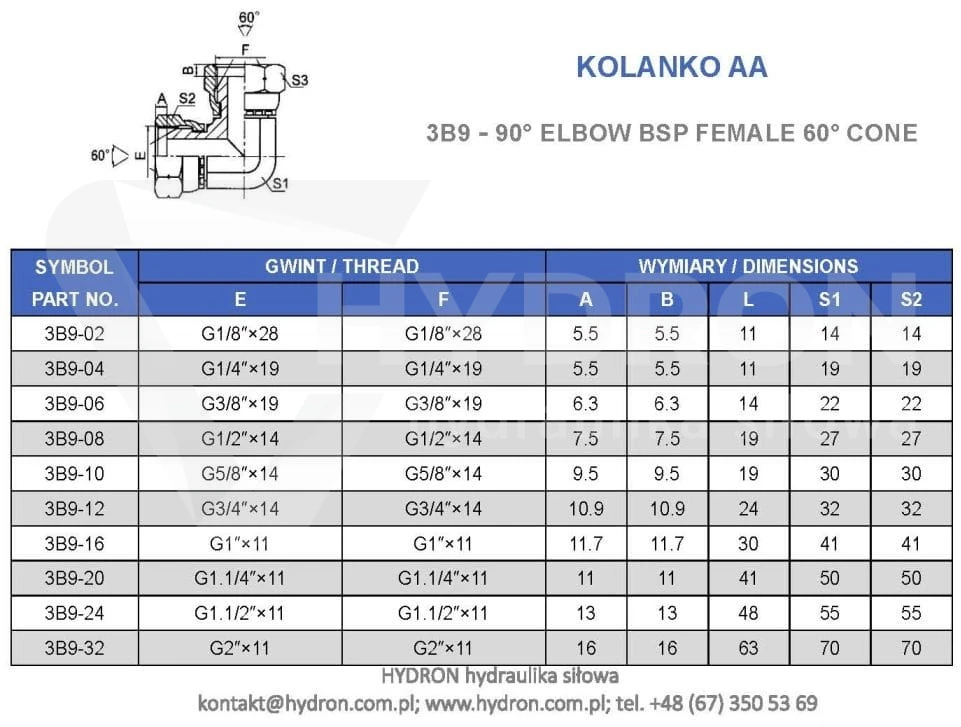

Specyfikacja techniczna kolanka AA BSP 1/4"

Parametr Wartość
Typ złączkiKolanko hydrauliczne AA, obustronnie nakrętne
Kąt kolanka90°
Gwint pierwszego przyłączaBSP 1/4", wewnętrzny
Gwint drugiego przyłączaBSP 1/4", wewnętrzny
Rodzaj gwintuCalowy BSP równoległy
NakrętkiDwie ruchome
MateriałStal węglowa
Powłoka ochronnaOcynk galwaniczny
Ciśnienie roboczeDo 350 bar
Oznaczenie alternatywneGZW 1/4"
Oznaczenie Rastelli Raccordi60.10.04.04
Oznaczenie CAST308002
Oznaczenie VitilloLFGG04
Oznaczenie Parker4E6MK4S
Symbol3B9-04

Gwinty BSP 1/4" i dwie ruchome nakrętki

Kolanko AA posiada dwa gwinty wewnętrzne BSP 1/4", wykonane w standardzie gwintu calowego równoległego. Obustronnie nakrętna konstrukcja umożliwia łączenie odpowiednio dobranych zakończeń przewodów hydraulicznych oraz innych kompatybilnych elementów instalacji.

Dwie ruchome nakrętki pozwalają dokręcać połączenia bez konieczności obracania całym przewodem. Ułatwia to montaż w miejscach o ograniczonej przestrzeni, szczególnie gdy przewody są już zamocowane lub ich położenie nie pozwala na swobodne obracanie.

Ciśnienie robocze do 350 bar

Zgodnie z podaną specyfikacją kolanko hydrauliczne AA BSP 1/4" przeznaczone jest do pracy przy ciśnieniu do 350 bar. Parametr ten należy uwzględnić podczas projektowania instalacji oraz wymiany istniejących elementów złącznych w układach hydrauliki siłowej.

Przy doborze połączenia należy sprawdzić również dopuszczalne ciśnienie współpracujących przewodów i przyłączy. Istotne są zgodność gwintów, konstrukcja powierzchni uszczelniających oraz prawidłowe wykonanie montażu.

Stal węglowa zabezpieczona ocynkiem galwanicznym

Korpus kolanka wykonano ze stali węglowej, a jego powierzchnię pokryto ocynkiem galwanicznym. Powłoka stanowi zabezpieczenie antykorozyjne stalowego elementu i ogranicza wpływ czynników zewnętrznych na jego powierzchnię.

Przy wyborze kolanka do konkretnego urządzenia należy uwzględnić środowisko pracy instalacji, rodzaj współpracujących komponentów oraz wymagania dotyczące ochrony antykorozyjnej.

Zastosowanie kolanka hydraulicznego AA 90° BSP 1/4"

Kolanko AA BSP 1/4" stosowane jest w instalacjach hydraulicznych wymagających zmiany kierunku prowadzenia przewodów o 90°. Konstrukcja kątowa umożliwia wykonanie połączenia pomiędzy odpowiednio dobranymi elementami instalacji w maszynach przemysłowych, rolniczych i budowlanych.

  • Maszyny rolnicze: układy hydrauliczne ciągników, kombajnów i ładowaczy czołowych.
  • Maszyny budowlane: instalacje hydrauliczne koparek, ładowarek i betoniarek.
  • Przemysł maszynowy: połączenia hydrauliczne w prasach, tokarkach i podnośnikach.
  • Transport: instalacje hydrauliczne wywrotek i wind załadunkowych.
  • Instalacje przemysłowe: połączenia kątowe w układach hydraulicznych maszyn i urządzeń.

Oznaczenia katalogowe kolanka AA BSP 1/4"

Kolanko AA BSP 1/4" posiada oznaczenie CAST 308002 oraz Rastelli Raccordi 60.10.04.04. Pozostałe wskazane oznaczenia to Vitillo LFGG04, Parker 4E6MK4S i symbol 3B9-04. Produkt występuje również pod oznaczeniem alternatywnym GZW 1/4".

Symbole katalogowe pomagają w identyfikacji złączki podczas wyszukiwania części do istniejących układów hydraulicznych. Przed zastosowaniem zamiennika należy porównać parametry techniczne i konstrukcję przyłączy.

Najważniejsze cechy kolanka AA BSP 1/4"

  • Połączenie kątowe 90°.
  • Dwa gwinty wewnętrzne BSP 1/4".
  • Dwie ruchome nakrętki.
  • Gwint calowy równoległy BSP.
  • Ciśnienie robocze do 350 bar.
  • Korpus ze stali węglowej.
  • Ocynk galwaniczny.
  • Oznaczenie alternatywne GZW 1/4".
  • Oznaczenie CAST 308002.
  • Oznaczenie Rastelli Raccordi 60.10.04.04.
  • Oznaczenie Vitillo LFGG04.
  • Oznaczenie Parker 4E6MK4S.
  • Symbol 3B9-04.

Jak dobrać kolanko BSP 1/4" do układu hydraulicznego?

Podczas doboru kolanka należy sprawdzić zgodność gwintów BSP 1/4" po obu stronach oraz sposób uszczelnienia współpracujących przyłączy. Ważne jest również dopasowanie elementu do ciśnienia roboczego instalacji i warunków jej eksploatacji.

Przy kompletowaniu układu hydraulicznego warto sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. W przypadku pytań dotyczących kompatybilności złączek i przyłączy można skorzystać ze wsparcia technicznego.

FAQ – kolanko hydrauliczne AA 90° 1/4" BSP

Jakie gwinty posiada kolanko AA BSP 1/4"?

Kolanko posiada dwa gwinty wewnętrzne BSP 1/4", umieszczone w ruchomych nakrętkach.

Jakie jest ciśnienie robocze kolanka AA BSP 1/4"?

Podane ciśnienie robocze wynosi do 350 bar.

Czy kolanko AA BSP 1/4" posiada dwie ruchome nakrętki?

Tak. Złączka jest obustronnie nakrętna i wyposażona w dwie ruchome nakrętki.

Czy gwint BSP w kolanku jest równoległy?

Tak. Zastosowano gwint BSP równoległy.

Z jakiego materiału wykonano kolanko AA BSP 1/4"?

Kolanko wykonano ze stali węglowej zabezpieczonej ocynkiem galwanicznym.

Jakie oznaczenie ma kolanko AA BSP 1/4" według CAST?

Oznaczenie według CAST to 308002.

Jakie są pozostałe oznaczenia katalogowe kolanka AA BSP 1/4"?

Wskazano Rastelli Raccordi 60.10.04.04, Vitillo LFGG04, Parker 4E6MK4S, symbol 3B9-04 oraz oznaczenie alternatywne GZW 1/4".
