Kolanko AA 90° BSP 3/4"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 90,36 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 3/4" BSP
  • Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
  • Rozmiar gwintu 2 3/4" BSP
  • Rozmiar gwintu 2 w milimetrach 26,1-26,4zew./24,1-24,5wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 250 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI 60.10.12.12
  • Oznaczenie wg VITILLO LFGG12
  • Oznaczenie wg CAST 308006
  • Oznaczenie wg PARKER ERMETO 12E6MK4S
  • Oznaczenie alternatywne 3B9-12

Opis

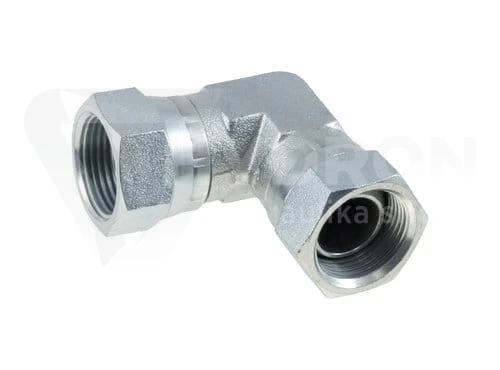

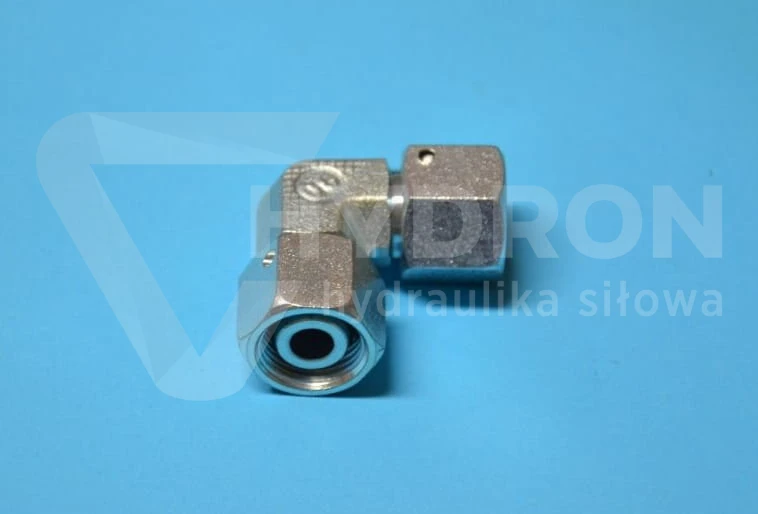

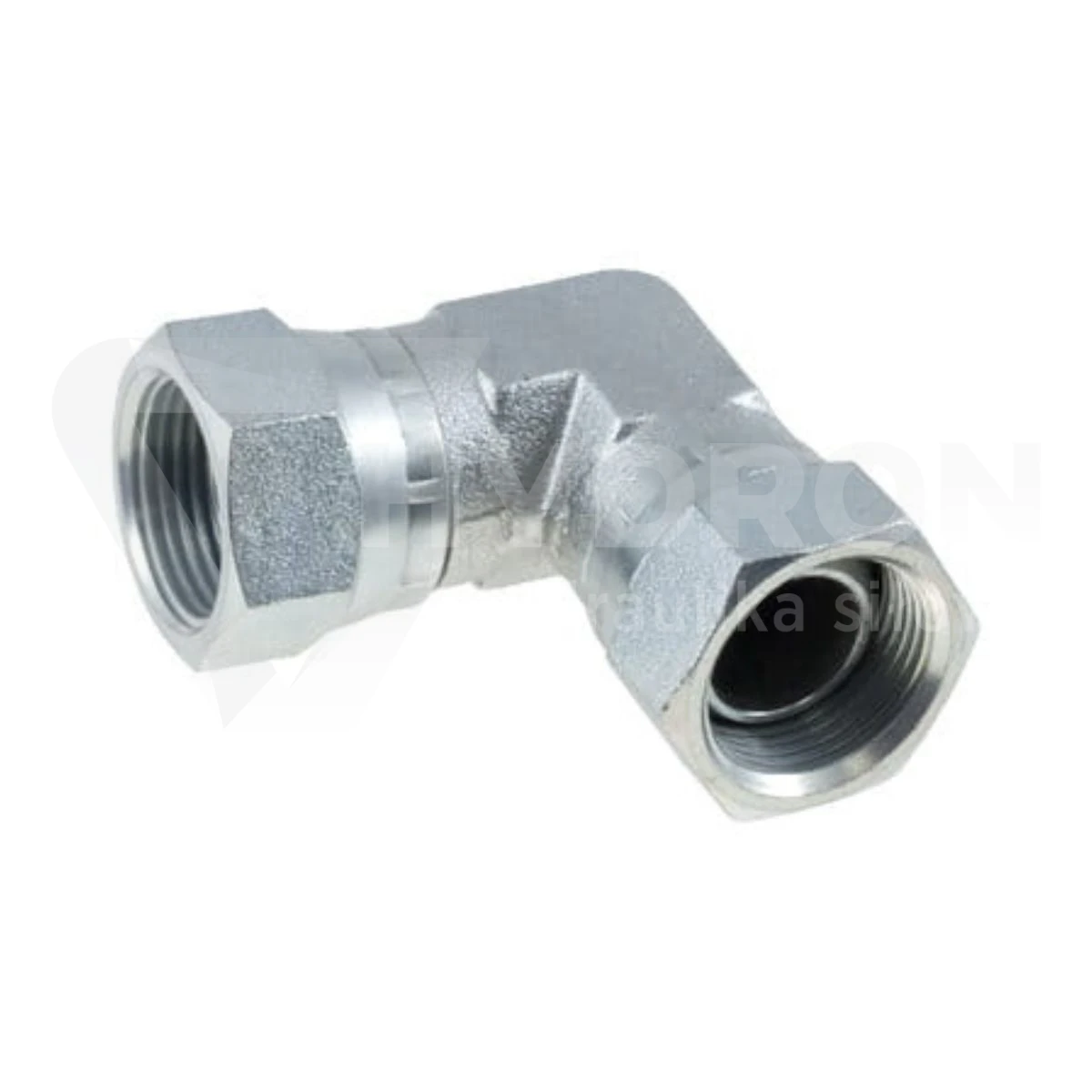

Kolanko hydrauliczne AA 90° BSP 3/4"

Kolanko hydrauliczne AA 90° BSP 3/4" to stalowa złączka kolankowa z dwoma ruchomymi nakrętkami, przeznaczona do wykonywania połączeń pod kątem prostym w układach hydrauliki siłowej. Oba przyłącza posiadają gwint wewnętrzny BSP 3/4". Konstrukcja umożliwia zmianę kierunku prowadzenia przewodów o 90° oraz ich łączenie w miejscach wymagających zastosowania złącza kątowego.

Kolanko wykonano ze stali węglowej zabezpieczonej ocynkiem galwanicznym. Złączka jest przeznaczona do pracy przy ciśnieniu do 350 bar, zgodnie z podaną specyfikacją. Dwie ruchome nakrętki ułatwiają montaż i demontaż połączeń, a gwinty BSP pozwalają na współpracę z odpowiednio dobranymi elementami instalacji hydraulicznej.

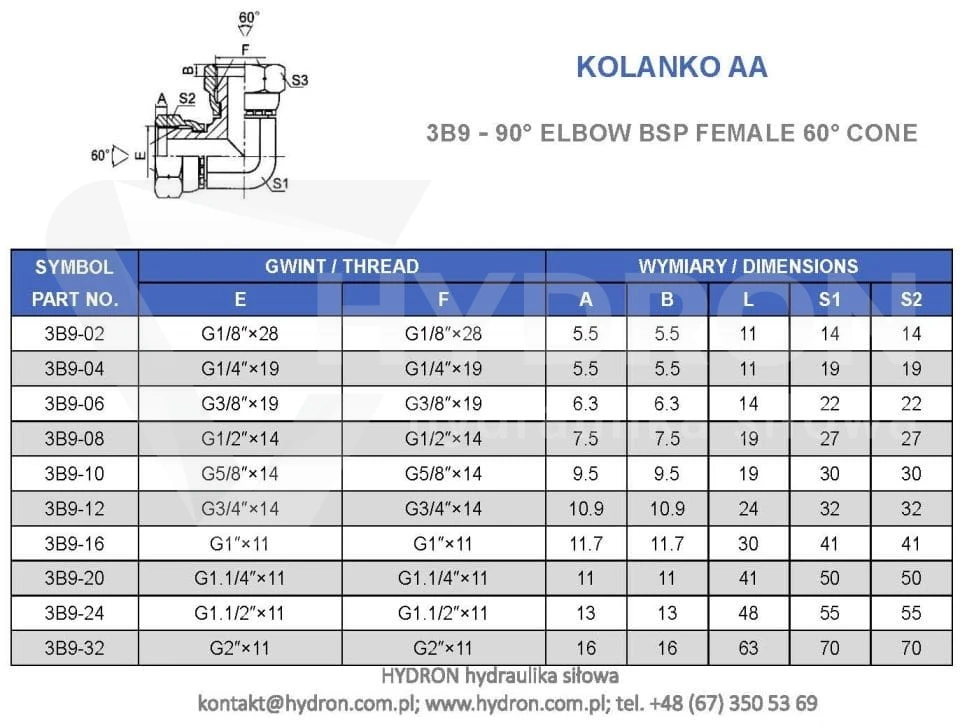

Parametry techniczne kolanka AA BSP 3/4"

Parametr Wartość
Nazwa produktuKolanko hydrauliczne AA 90° BSP 3/4"
Rodzaj złączkiKolanko AA, obustronnie nakrętne
Kąt kolanka90°
Gwint pierwszego przyłączaBSP 3/4", wewnętrzny
Gwint drugiego przyłączaBSP 3/4", wewnętrzny
Rodzaj gwintuBSP, calowy równoległy
NakrętkiDwie ruchome
MateriałStal węglowa
Powłoka ochronnaOcynk galwaniczny
Ciśnienie roboczeDo 350 bar
Oznaczenie alternatywneGZW 3/4"
Typ konstrukcyjny60.10
Oznaczenie według Rastelli Raccordi60.10.12.12
Oznaczenie według CAST308006
Oznaczenie według Parker12E6MK4S
Oznaczenie według VitilloLFGG12
Symbol3B9-12

Gwint BSP 3/4" i połączenie obustronnie nakrętne

Kolanko AA wyposażono w dwa przyłącza z gwintami wewnętrznymi BSP 3/4". Jest to wykonanie z gwintem calowym równoległym, stosowanym w połączeniach hydraulicznych. Obustronnie nakrętna konstrukcja umożliwia łączenie odpowiednio zakończonych przewodów oraz innych elementów posiadających kompatybilne przyłącza.

Podczas doboru złączki należy sprawdzić zgodność rozmiaru gwintu oraz sposobu uszczelnienia. Samo oznaczenie BSP 3/4" nie wystarcza do potwierdzenia zgodności wszystkich rodzajów przyłączy. Znaczenie ma również konstrukcja powierzchni uszczelniających współpracujących elementów.

Dwie ruchome nakrętki ułatwiające montaż

Złączka kolankowa AA posiada dwie ruchome nakrętki, które umożliwiają dokręcanie obu połączeń bez konieczności obracania całym przewodem hydraulicznym. Jest to szczególnie przydatne w miejscach, gdzie przewody są już ułożone i dostęp do przyłączy jest ograniczony.

Konstrukcja pod kątem 90° pozwala prowadzić instalację w kanałach oraz zmieniać kierunek połączenia bez stosowania złączki prostej. Ruchome nakrętki ułatwiają również demontaż kolanka podczas prac serwisowych i wymiany elementów instalacji hydraulicznej.

Ciśnienie robocze do 350 bar

Zgodnie z podaną specyfikacją kolanko hydrauliczne AA BSP 3/4" przeznaczone jest do pracy przy ciśnieniu do 350 bar. Przy doborze złączki należy uwzględnić parametry ciśnieniowe całego układu oraz pozostałych elementów połączenia.

Dopuszczalne warunki pracy instalacji powinny odpowiadać parametrom wszystkich zastosowanych komponentów. Istotne jest także prawidłowe wykonanie połączeń gwintowych i zgodność współpracujących powierzchni uszczelniających.

Stal węglowa i ocynk galwaniczny

Kolanko wykonano ze stali węglowej, a jego powierzchnię pokryto ocynkiem galwanicznym. Powłoka stanowi zabezpieczenie antykorozyjne i ogranicza oddziaływanie czynników zewnętrznych na stalowy element instalacji hydraulicznej.

Przy wyborze złączki należy uwzględnić środowisko pracy oraz wymagania dotyczące trwałości powłoki ochronnej. Właściwy dobór materiału i sposobu zabezpieczenia powierzchni ma znaczenie dla eksploatacji połączeń hydraulicznych.

Zastosowanie kolanka hydraulicznego AA BSP 3/4"

Kolanko AA 90° BSP 3/4" jest stosowane w układach hydraulicznych wymagających zmiany kierunku prowadzenia przewodów. Dwa ruchome przyłącza nakrętne pozwalają wykonywać połączenia kątowe w instalacjach maszyn i urządzeń.

  • Przemysł maszynowy: połączenia kątowe w układach hydraulicznych maszyn.
  • Rolnictwo: instalacje hydrauliczne maszyn i urządzeń rolniczych.
  • Budownictwo: układy hydrauliki siłowej maszyn budowlanych.
  • Instalacje hydrauliczne: łączenie przewodów i zmiana kierunku ich prowadzenia o 90°.

Oznaczenia katalogowe kolanka AA BSP 3/4"

Kolanko AA BSP 3/4" występuje w przekazanych oznaczeniach katalogowych jako CAST 308006, Rastelli Raccordi 60.10.12.12, Parker 12E6MK4S oraz Vitillo LFGG12. Dodatkowo podano oznaczenie alternatywne GZW 3/4", symbol 3B9-12 i typ konstrukcyjny 60.10.

Oznaczenia ułatwiają identyfikację złączki podczas wyszukiwania elementów do istniejących instalacji. Przed zastosowaniem zamiennika należy porównać parametry techniczne i konstrukcję przyłączy, a nie wyłącznie symbol katalogowy.

Najważniejsze cechy kolanka AA 90° BSP 3/4"

  • Kolanko hydrauliczne pod kątem 90°.
  • Dwa gwinty wewnętrzne BSP 3/4".
  • Gwint calowy równoległy BSP.
  • Dwie ruchome nakrętki.
  • Ciśnienie robocze do 350 bar.
  • Korpus ze stali węglowej.
  • Ocynk galwaniczny.
  • Oznaczenie alternatywne GZW 3/4".
  • Typ konstrukcyjny 60.10.
  • Oznaczenie CAST 308006.
  • Oznaczenie Rastelli Raccordi 60.10.12.12.
  • Oznaczenie Parker 12E6MK4S.
  • Oznaczenie Vitillo LFGG12.
  • Symbol 3B9-12.

Dobór kolanka BSP 3/4" do układu hydraulicznego

Przed zakupem należy sprawdzić gwinty BSP 3/4" po obu stronach, rodzaj uszczelnienia oraz ciśnienie robocze instalacji. W przypadku wymiany istniejącego kolanka warto również porównać oznaczenia katalogowe i konstrukcję ruchomych nakrętek.

Przy kompletowaniu instalacji można sprawdzić węże hydrauliczne dostępne w ofercie HYDRON. W przypadku pytań dotyczących doboru połączeń hydraulicznych można skorzystać ze wsparcia technicznego HYDRON.

FAQ – kolanko hydrauliczne AA 90° BSP 3/4"

Jakie gwinty posiada kolanko hydrauliczne AA BSP 3/4"?

Kolanko posiada dwa gwinty wewnętrzne BSP 3/4", umieszczone w ruchomych nakrętkach.

Jakie jest ciśnienie robocze kolanka AA BSP 3/4"?

Ciśnienie robocze podane dla tego wariantu wynosi do 350 bar.

Czy kolanko AA BSP 3/4" ma dwie ruchome nakrętki?

Tak. Złączka jest obustronnie nakrętna i wyposażona w dwie ruchome nakrętki.

Z jakiego materiału wykonano kolanko AA BSP 3/4"?

Kolanko wykonano ze stali węglowej zabezpieczonej ocynkiem galwanicznym.

Czy kolanko AA BSP 3/4" ma gwint równoległy?

Tak. Złączka została określona jako wykonanie z gwintem BSP równoległym.

Jakie jest oznaczenie kolanka AA BSP 3/4" według CAST?

Oznaczenie według CAST to 308006.

Jakie są pozostałe oznaczenia katalogowe kolanka AA BSP 3/4"?

Wskazano oznaczenia Rastelli Raccordi 60.10.12.12, Parker 12E6MK4S, Vitillo LFGG12, symbol 3B9-12 oraz oznaczenie alternatywne GZW 3/4".

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
