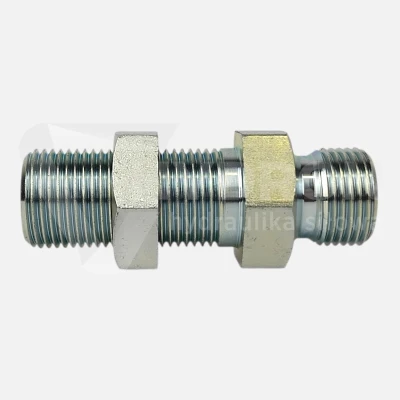

Złączka grodziowa BSP 1.1/4"

Przejdź do sekcji Opinie

108,42 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1.1/4" BSP
Rozmiar gwintu 1 w milimetrach 41,5-41,9zew./39,0-39,5wew.
Rozmiar gwintu 2 1.1/4" BSP
Rozmiar gwintu 2 w milimetrach 41,5-41,9zew./39,0-39,5wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 160 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ANGG2020P

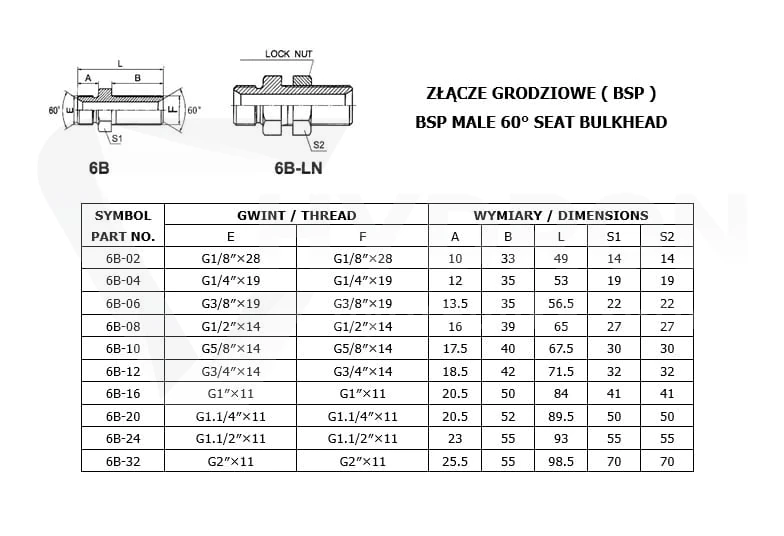

Oznaczenie alternatywne 6B-20

Opis

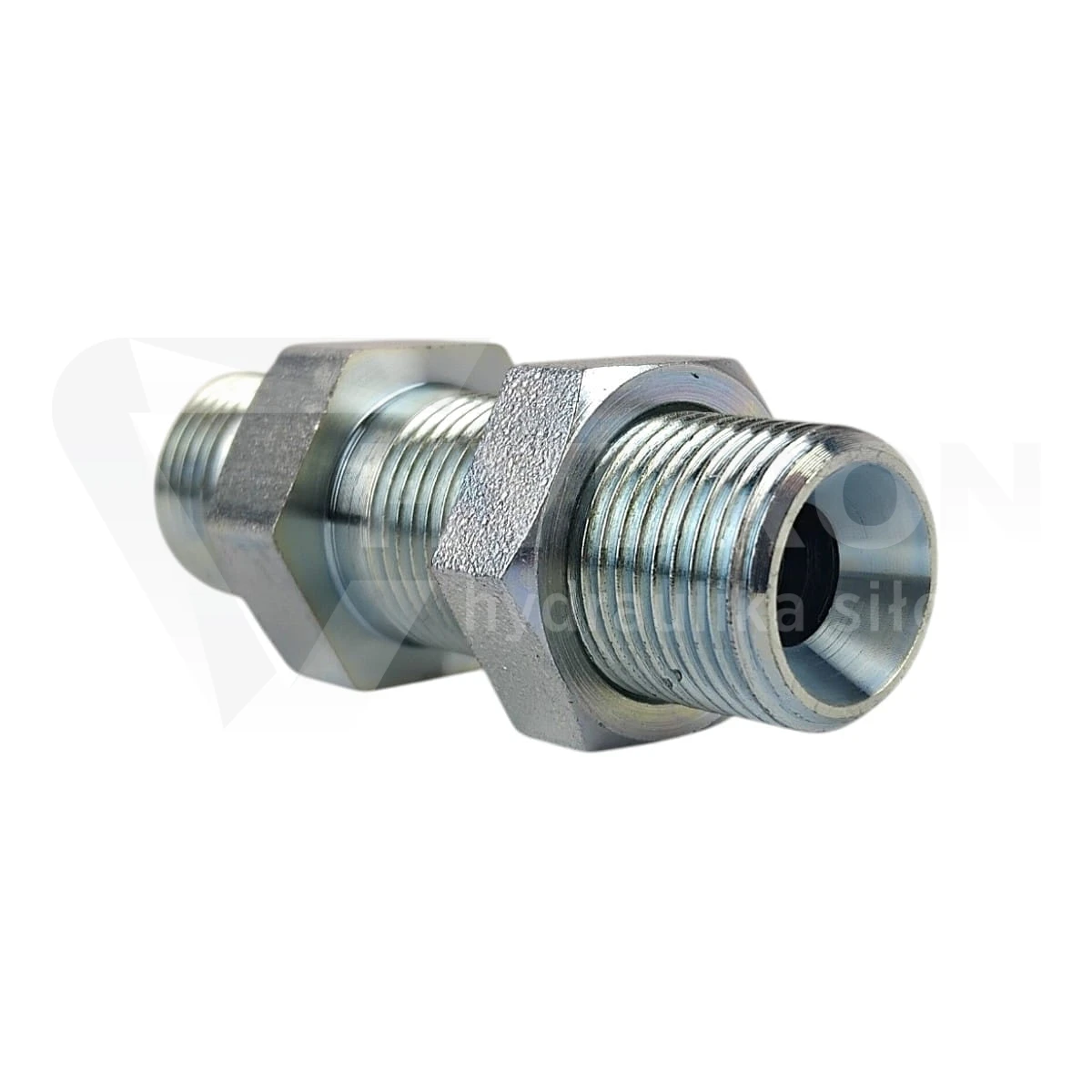

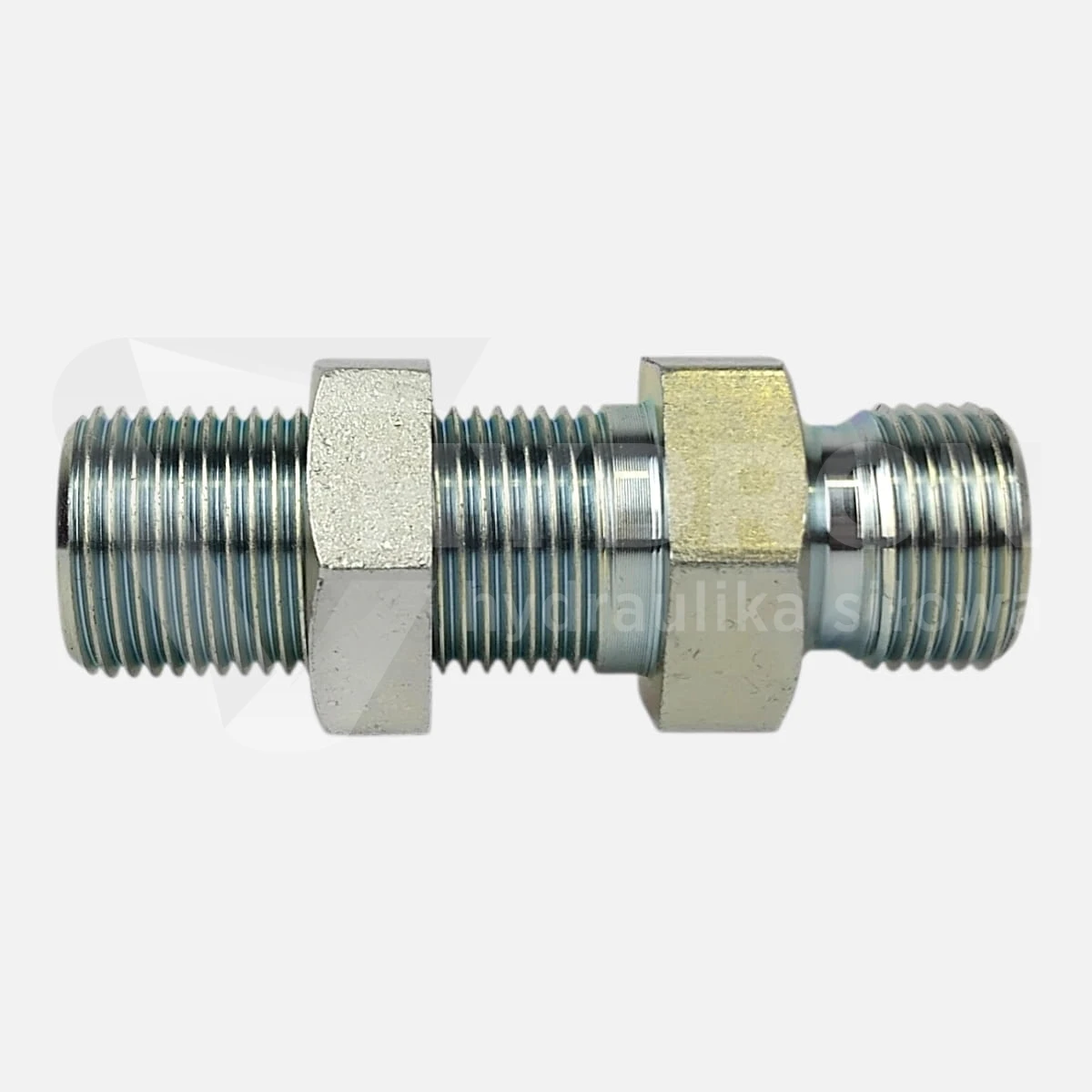

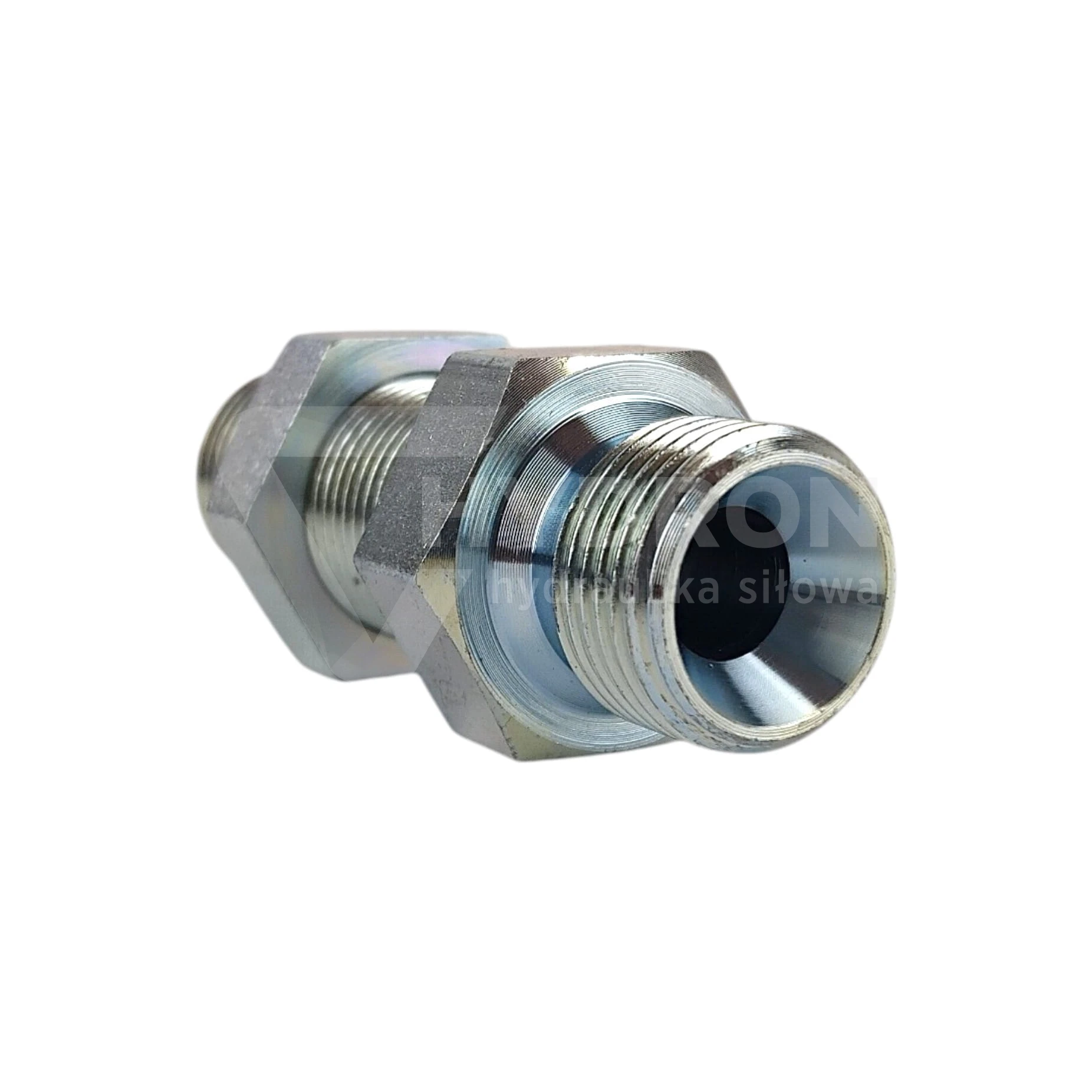

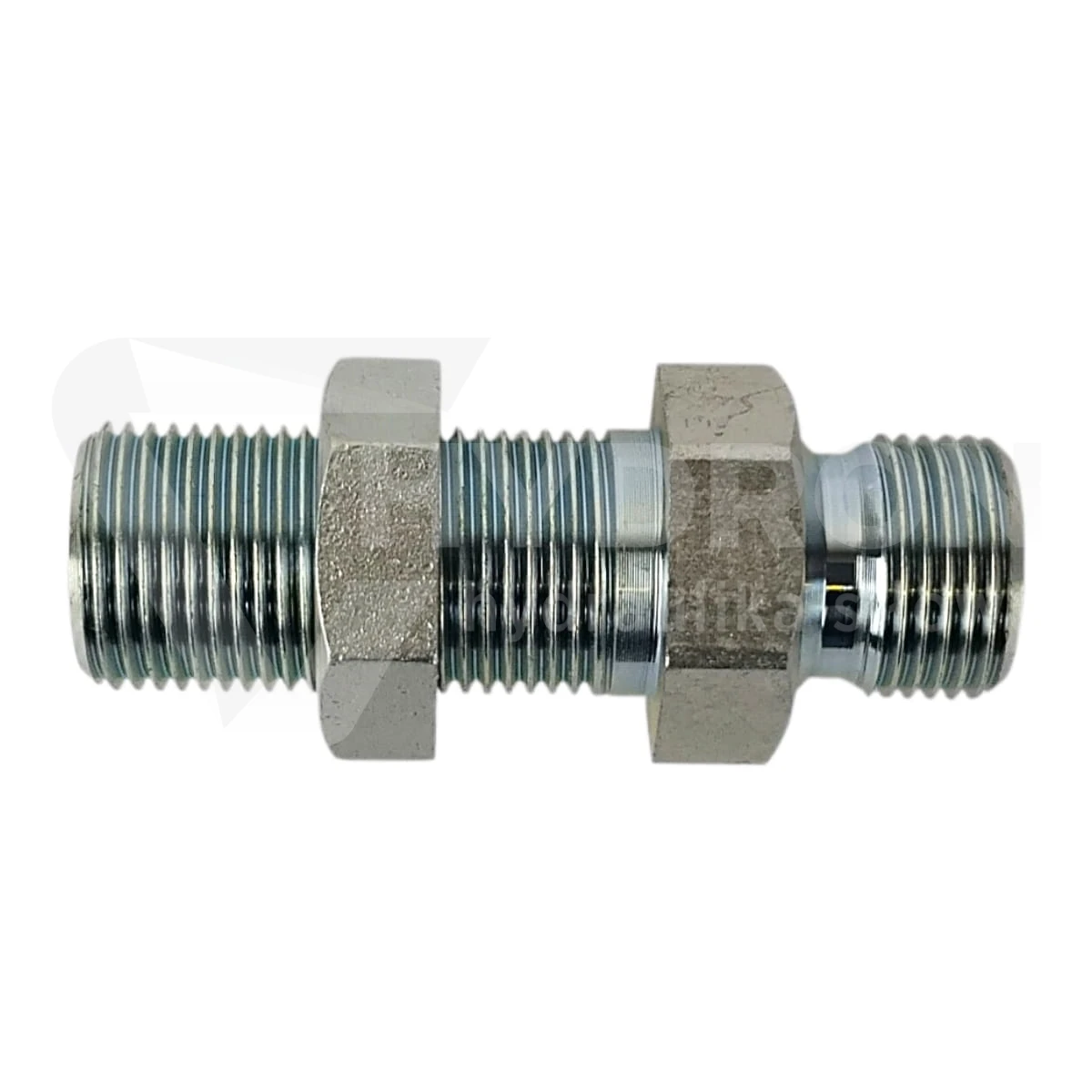

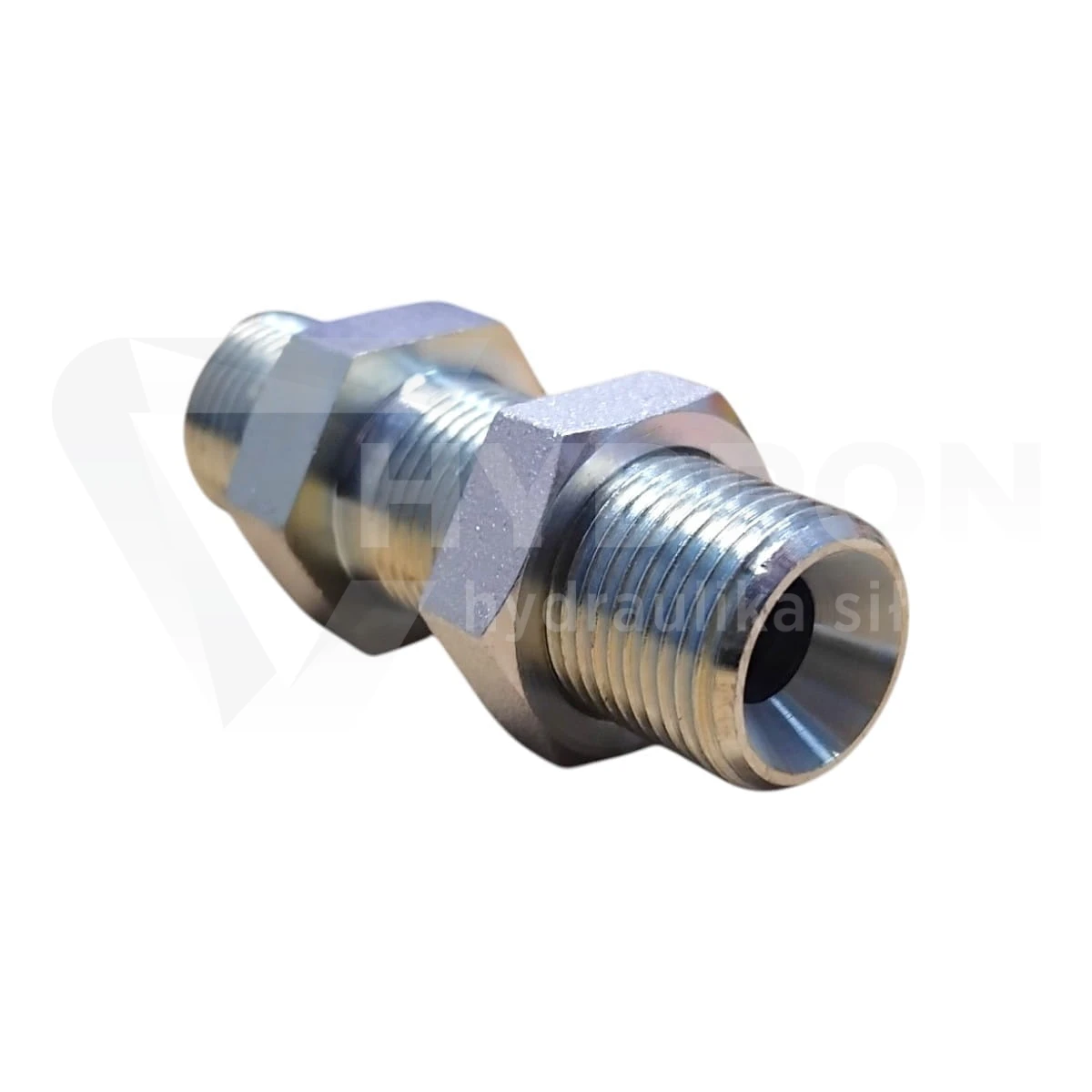

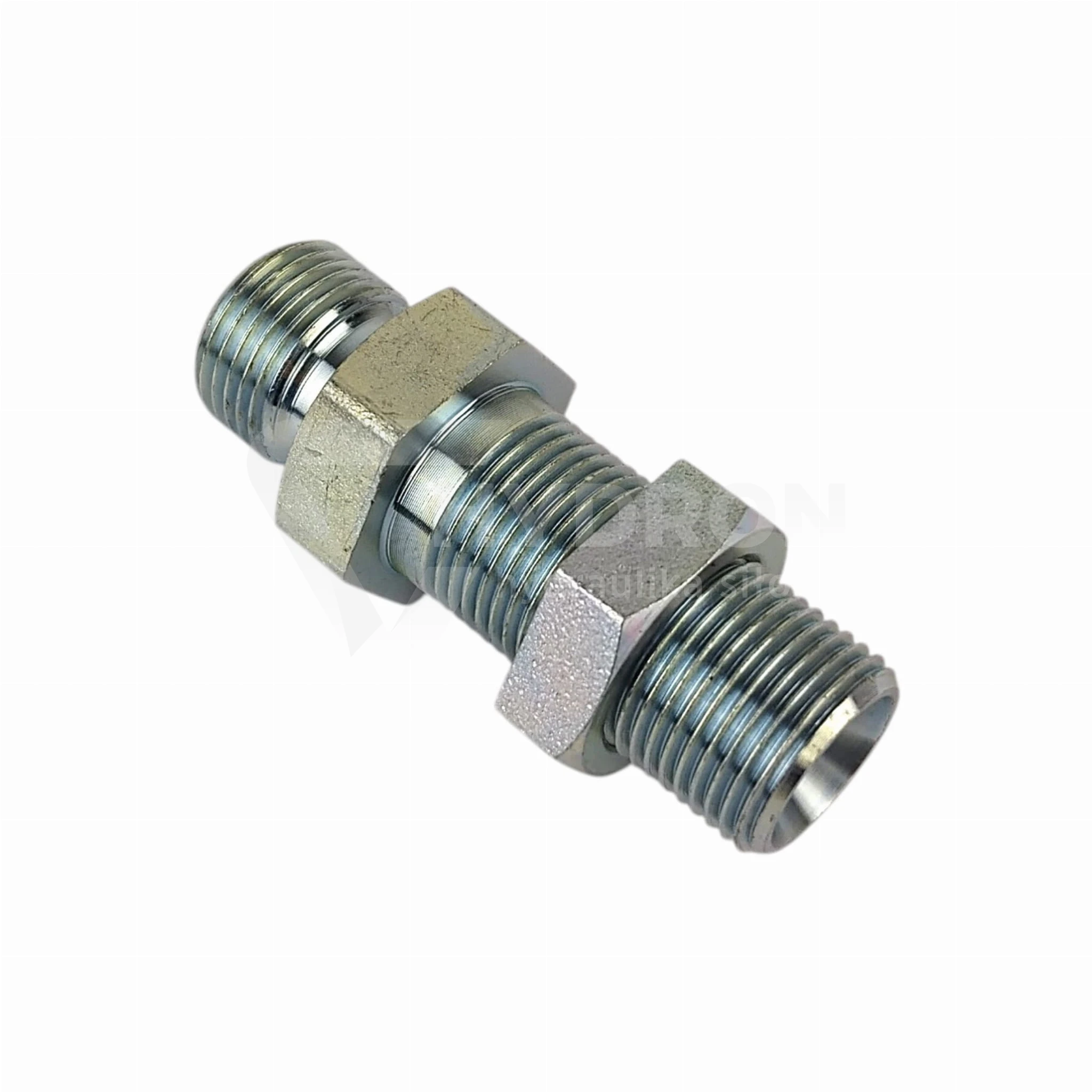

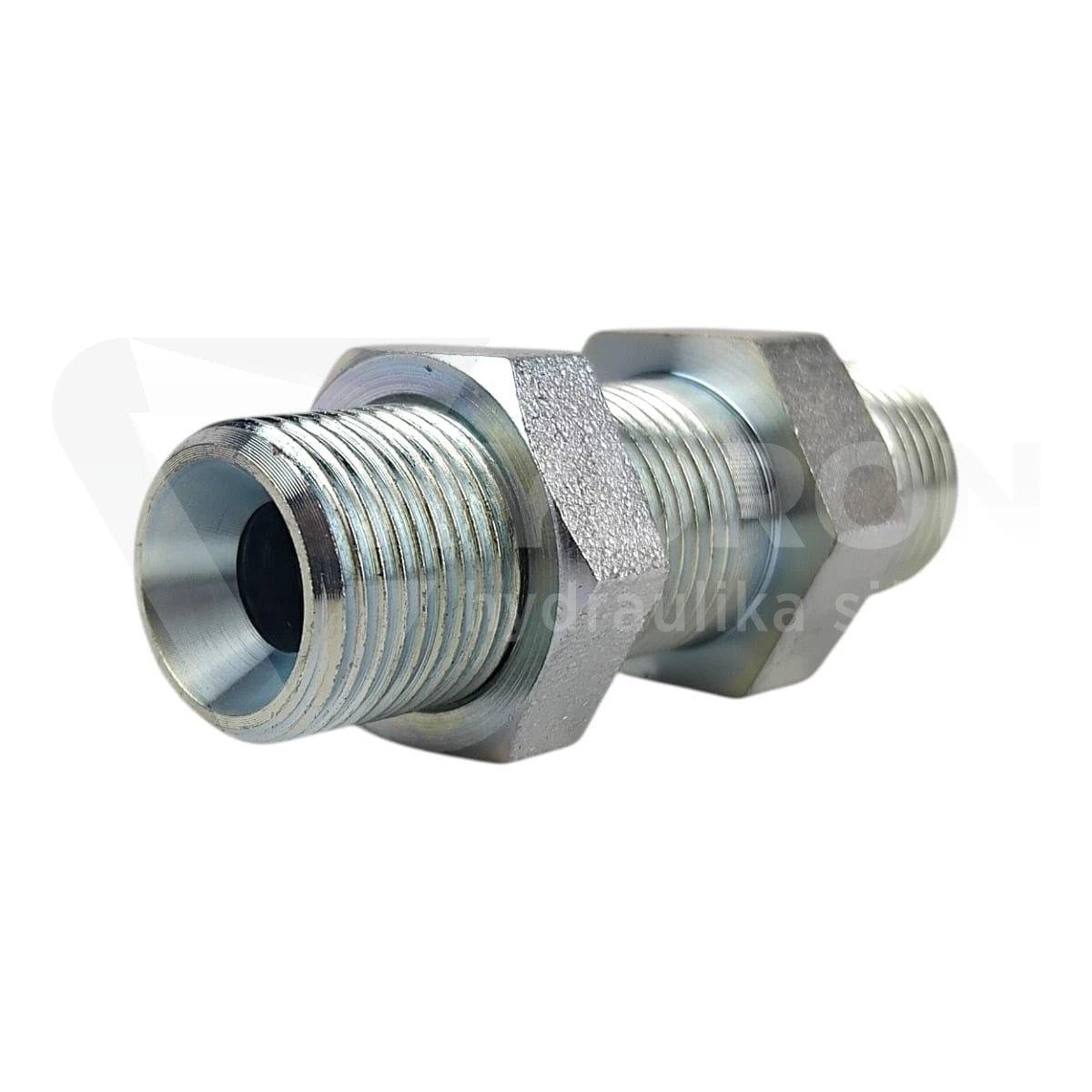

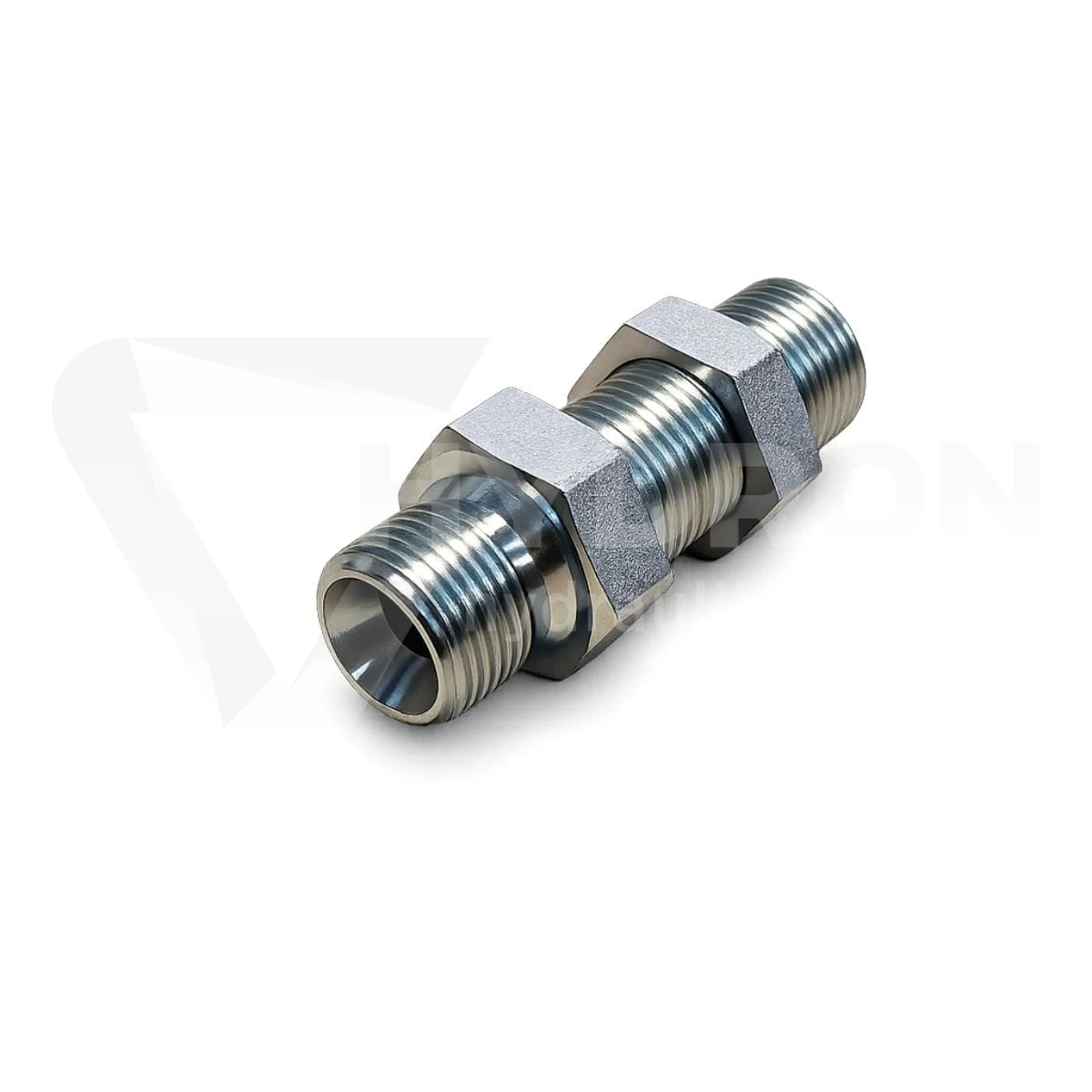

Złączka grodziowa BSP 1.1/4" z przeciwnakrętką

Złączka grodziowa BSP 1.1/4" z przeciwnakrętką jest elementem hydraulicznym przeznaczonym do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik, obudowę lub płytę montażową maszyny. Po obu stronach zastosowano ten sam gwint 1.1/4" BSP, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Korpus złączki pozwala osadzić punkt przyłączeniowy w konstrukcji, a przeciwnakrętka stabilizuje element w otworze montażowym. To rozwiązanie stosuje się tam, gdzie przewód lub rura nie powinny pracować luźno na krawędzi panelu.

Parametry techniczne

Produkt: złączka grodziowa BSP 1.1/4" z przeciwnakrętką
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: BSP
Rozmiar gwintu 1: 1.1/4" BSP
Wymiar gwintu 1: 41,5-41,9 mm zewnętrznie / 39,0-39,5 mm wewnętrznie
Rozmiar gwintu 2: 1.1/4" BSP
Wymiar gwintu 2: 41,5-41,9 mm zewnętrznie / 39,0-39,5 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 1.1/4" BSP
Gwint mniejszy: brak różnicy, obie strony 1.1/4" BSP
Przeciwnakrętka: wariant do montażu grodziowego
Ciśnienie pracy: 160 bar
Norma wykonania: złącza BSP BS5200 / ISO 8434-6
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Vitillo: ANGG2020P
Oznaczenie alternatywne: 6B-20
Kod produktu: ZN-141-1 11/4/11/4
Kod kreskowy EAN: 2000010018031

Złączka grodziowa BSP 1.1/4" do przejścia przez panel

Ten wariant stosuje się w instalacjach hydraulicznych o większym przekroju, gdzie przewód, rura lub odcinek układu musi przejść przez przegrodę i zostać osadzony w stałym punkcie. Złączka grodziowa ogranicza ruch przewodu na krawędzi otworu, ułatwia kontrolę połączenia i porządkuje instalację po obu stronach panelu. W innych rozmiarach tego samego standardu można sprawdzić kategorię złączki grodziowe BSP.

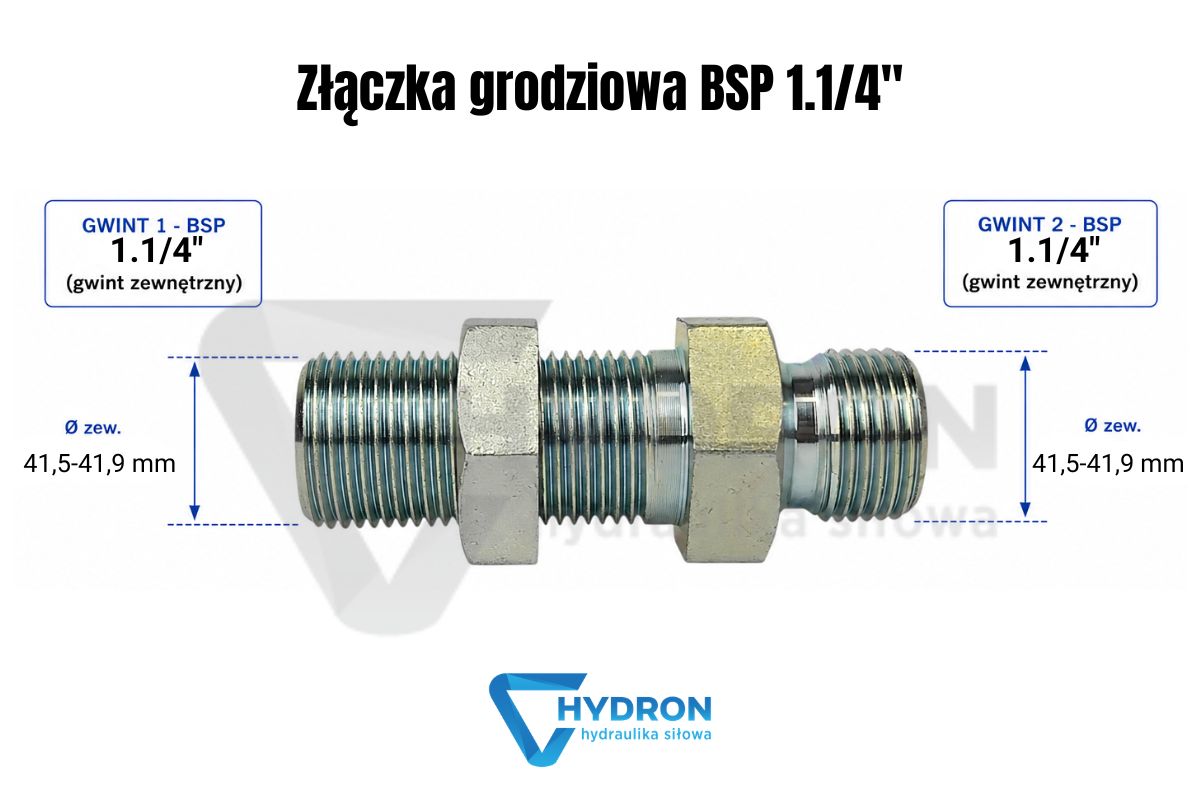

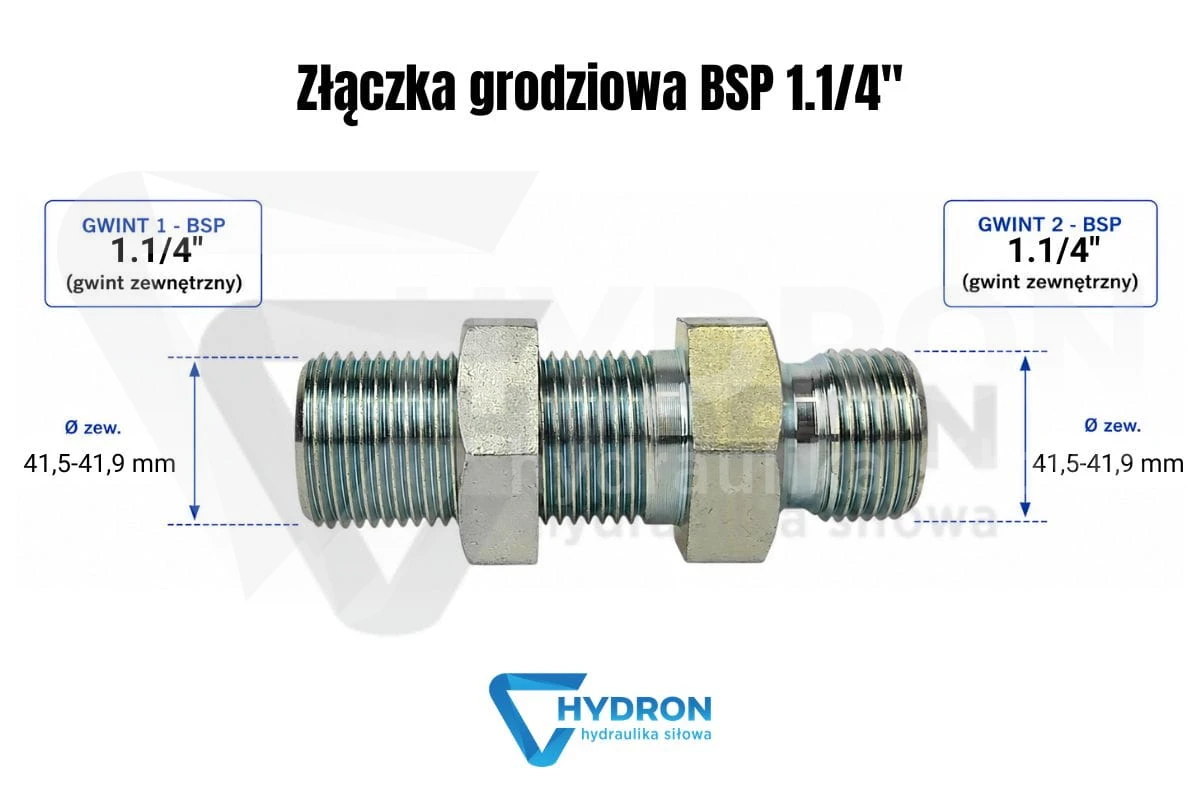

Gwint 1.1/4" BSP po obu stronach

Produkt ma gwint 1.1/4" BSP z obu stron. Oznacza to, że nie zmienia średnicy połączenia i nie przechodzi na inny standard uszczelnienia. Przy doborze trzeba sprawdzić nie tylko oznaczenie calowe, ale również rzeczywistą średnicę gwintu, typ końcówki, sposób uszczelnienia oraz element współpracujący po obu stronach grodzi. Gwinty BSP, JIC, ORFS i NPT mogą wyglądać podobnie, ale nie są zamienne. Jeżeli w układzie występuje inny system, warto porównać złączki grodziowe ORFS albo złączki grodziowe JIC UNF.

Przeciwnakrętka i stabilne mocowanie w grodzi

Przeciwnakrętka jest istotna przy montażu grodziowym, ponieważ pozwala unieruchomić złączkę w otworze i ograniczyć jej obracanie podczas podłączania przewodu. Przy rozmiarze 1.1/4" BSP przewód lub rura mogą przenosić wyraźne siły na punkt montażowy, szczególnie w maszynach mobilnych, przemysłowych i instalacjach narażonych na drgania. Otwór w panelu powinien być wykonany równo, a złączka po dokręceniu nie powinna być ustawiona pod kątem.

Kiedy wybrać grodziówkę BSP 1.1/4" zamiast zwykłej mufy

Zwykła mufa albo adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa BSP 1.1/4" jest właściwa wtedy, gdy punkt połączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub obudowie. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu części niż przejście grodziowe.

Ciśnienie pracy 160 bar i kontrola całej instalacji

Ciśnienie pracy tej złączki wynosi 160 bar. Ten parametr dotyczy samego elementu, ale cały układ hydrauliczny należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, rura, zawór albo element po drugiej stronie grodzi. Przy większych przekrojach warto dodatkowo sprawdzić sposób prowadzenia przewodu, promień gięcia i obciążenie punktu montażowego. Do kontroli pracy układu przydatne są manometry hydrauliczne.

Montaż złączki grodziowej BSP 1.1/4"

Podczas montażu złączka powinna być ustawiona prosto w otworze, a przeciwnakrętka musi stabilnie dociskać korpus do panelu. Przewód po obu stronach nie powinien ciągnąć złączki pod kątem ani przenosić na nią całego ciężaru instalacji. Przy rozmiarze 1.1/4" BSP trzeba zwrócić uwagę na miejsce do dokręcenia, promień gięcia przewodu i dodatkowe podparcie odcinka. Przy wykonywaniu nowego przewodu dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dobrane do realnej długości i ustawienia końcówek.

Najczęstsze błędy przy doborze BSP 1.1/4"

Najczęstszy błąd to dobór części wyłącznie po oznaczeniu 1.1/4", bez potwierdzenia standardu BSP. Drugi problem to traktowanie złączki grodziowej jak zwykłego adaptera i montaż bez wykorzystania jej funkcji mocowania w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na grodziówkę. Jeżeli przewód biegnie blisko ramy, osłony lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym cięższy przewód lub rurę. W instalacji pracującej w drganiach trzeba przewidzieć dodatkowe punkty podparcia po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch przewodu i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowany element nie ma czytelnego oznaczenia, warto porównać go z sąsiednimi wariantami. W tej samej rodzinie można sprawdzić mniejszą złączkę grodziową BSP 1" albo większą złączkę grodziową BSP 1.1/2". Jeżeli potrzebna jest wersja o podwyższonej odporności korozyjnej, można porównać także złączkę grodziową BSP 1" stal nierdzewna.

FAQ

Czy złączka grodziowa BSP 1.1/4" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 1.1/4"?

Produkt ma gwint 1.1/4" BSP po obu stronach.

Czy złączka BSP 1.1/4" jest redukcją?

Nie. Obie strony mają ten sam gwint 1.1/4" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa BSP 1.1/4"?

Ciśnienie pracy wynosi 160 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza BSP w tej złączce?

BSP to calowy gwint rurowy stosowany w hydraulice. Przy doborze trzeba potwierdzić standard BSP, ponieważ podobne wizualnie gwinty calowe nie muszą być ze sobą zgodne.

Czy można użyć tej złączki jako zwykłego adaptera?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do bezpośredniego wkręcania w korpus pompy, zaworu lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej BSP 1.1/4"?

Przed zakupem należy sprawdzić gwint 1.1/4" BSP po obu stronach, ciśnienie pracy 160 bar, standard BSP, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
