Kolanko hydrauliczne ORFS BB 1 7/16/1 7/16"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 48,80 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1.7/16'' ORFS
  • Rozmiar gwintu 1 w milimetrach 36,2-36,5zew./34,0-34,4wew.
  • Rozmiar gwintu 2 1.7/16 ORFS
  • Rozmiar gwintu 2 w milimetrach 36,2-36,5zew./34,0-34,4wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 420 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LMO1515
  • Oznaczenie wg CAST 6300-15
  • Oznaczenie wg PARKER ERMETO 16 ELO-S
  • Oznaczenie alternatywne 1F9-16

Opis

Kolanko ORFS BB – złączka kolankowa z dwoma przyłączami zewnętrznymi

Kolanko ORFS BB 1 7/6/1 7/16" to złączka kolankowa z dwoma przyłączami zewnętrznymi w systemie ORFS. Korpus umożliwia wykonanie połączenia kątowego pomiędzy odpowiednio dobranymi elementami instalacji. Oznaczenie BB wskazuje na dwa zakończenia z gwintami zewnętrznymi, natomiast ORFS określa system przyłącza.

Produkt można identyfikować za pomocą symbolu 1F9-16 oraz oznaczeń katalogowych Vitillo LMO1515, Parker 16 ELO-S i Cast 6300-15. Numery te ułatwiają wyszukiwanie złączki i porównywanie jej z odpowiednimi pozycjami katalogowymi.

Parametry techniczne kolanka ORFS BB

Parametr Wartość
Nazwa produktu Kolanko ORFS BB 1 7/6/1 7/16"
Rodzaj elementu Złączka kolankowa
System przyłączy ORFS
Konstrukcja przyłączy BB, dwa gwinty zewnętrzne
Wymiar w nazwie produktu 1 7/6/1 7/16"
Oznaczenie alternatywne 1F9-16
Vitillo LMO1515
Parker 16 ELO-S
Cast 6300-15

System ORFS – dobór odpowiednich przyłączy

Kolanko należy do grupy złączek z przyłączami ORFS. Podczas kompletowania połączenia należy zwrócić uwagę na zgodność systemu przyłączy, wymiarów gwintów oraz powierzchni współpracujących. Samo dopasowanie średnicy gwintu nie wystarcza do potwierdzenia prawidłowego połączenia.

W przypadku wymiany istniejącego elementu należy porównać oznaczenia katalogowe i konstrukcję zakończeń. Pozwala to odróżnić złączkę ORFS od elementów należących do innych systemów połączeń gwintowanych.

Budowa złączki kolankowej ORFS BB

Oznaczenie BB informuje o dwóch przyłączach z gwintami zewnętrznymi. Korpus kolankowy pozwala zmienić kierunek prowadzenia połączenia pomiędzy współpracującymi elementami. Przy doborze należy uwzględnić nie tylko rozmiar przyłączy, ale również geometrię korpusu i wymagane ustawienie złączki.

Kolanka ORFS BB należy odróżniać od przyłączek kolankowych wyposażonych w zakończenia przeznaczone do bezpośredniego montażu w portach urządzeń. Rodzaj przyłącza musi odpowiadać konstrukcji współpracującego elementu.

Zastosowanie kolanka ORFS BB w połączeniach hydraulicznych

Złączka kolankowa ORFS BB może być wykorzystana do wykonania połączenia kątowego w instalacji hydraulicznej wyposażonej w kompatybilne przyłącza ORFS. Właściwy dobór wymaga potwierdzenia rozmiarów obu zakończeń oraz dopuszczalnych parametrów roboczych.

Podczas kompletowania instalacji można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Przed montażem należy upewnić się, że wszystkie elementy połączenia są ze sobą zgodne.

Oznaczenia katalogowe Vitillo, Parker i Cast

Do identyfikacji kolanka ORFS BB podano cztery oznaczenia: 1F9-16, Vitillo LMO1515, Parker 16 ELO-S oraz Cast 6300-15. Mogą być pomocne podczas wyszukiwania odpowiedniej złączki w katalogach i zestawieniach części.

Przed zastosowaniem produktu jako zamiennika należy porównać jego wymiary, rodzaj przyłączy oraz konstrukcję z wymaganiami instalacji. Numery katalogowe stanowią pomoc w identyfikacji, ale nie zastępują weryfikacji technicznej.

Najważniejsze cechy kolanka ORFS BB

  • Złączka kolankowa w systemie ORFS.
  • Dwa przyłącza z gwintami zewnętrznymi BB.
  • Korpus przeznaczony do wykonania połączenia kątowego.
  • Oznaczenie alternatywne 1F9-16.
  • Oznaczenie Vitillo LMO1515.
  • Oznaczenie Parker 16 ELO-S.
  • Oznaczenie Cast 6300-15.

FAQ – kolanko ORFS BB

Co oznacza ORFS w nazwie kolanka?

ORFS oznacza system przyłączy zastosowany w złączce. Podczas doboru należy stosować kompatybilne zakończenia ORFS.

Co oznacza BB w złączce kolankowej ORFS?

BB wskazuje na dwa przyłącza z gwintami zewnętrznymi.

Do czego służy kolanko ORFS BB?

Służy do wykonania połączenia kątowego pomiędzy kompatybilnymi elementami wyposażonymi w odpowiednie przyłącza ORFS.

Czy kolanko ORFS można zastąpić złączką JIC?

Nie należy traktować złączek ORFS i JIC jako bezpośrednio zamiennych wyłącznie na podstawie podobieństwa gwintów. Konieczne jest sprawdzenie systemu przyłączy i sposobu uszczelnienia.

Jakie oznaczenia katalogowe ma kolanko ORFS BB?

Podane oznaczenia to 1F9-16, Vitillo LMO1515, Parker 16 ELO-S oraz Cast 6300-15.

Co należy sprawdzić przed montażem kolanka ORFS BB?

Należy potwierdzić wymiary obu gwintów, zgodność zakończeń ORFS oraz parametry pracy instalacji.

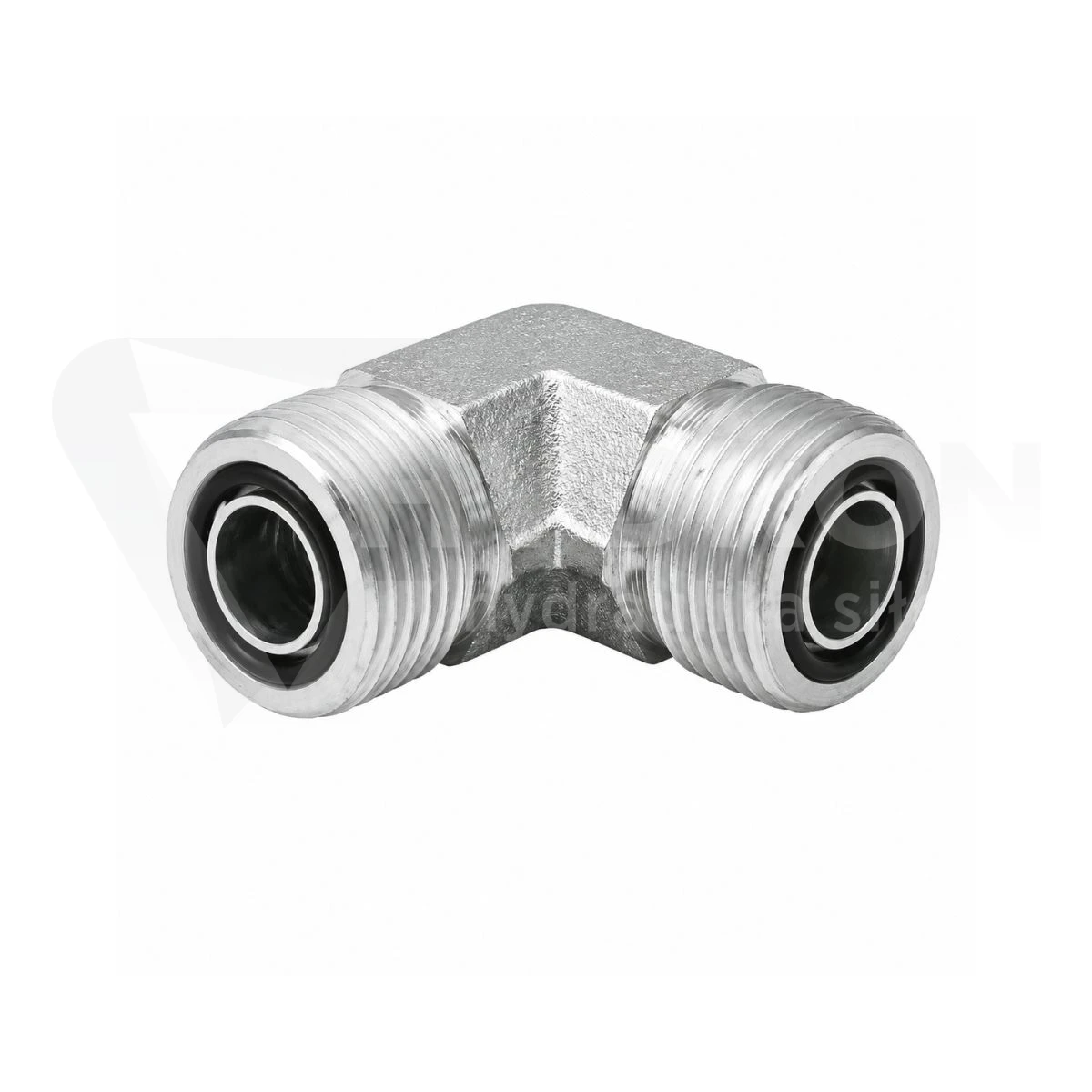

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
