Kolanko hydrauliczne ORFS BB 9/16"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 15,01 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Dostępność:
tymczasowo niedostępny (brak)
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 9/16'' ORFS
  • Rozmiar gwintu 1 w milimetrach 14,0-14,3zew./12,7-13,0wew.
  • Rozmiar gwintu 2 9/16" ORFS
  • Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 630 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LMO0606
  • Oznaczenie wg CAST 6300-06
  • Oznaczenie wg PARKER ERMETO 4 ELO-S
  • Oznaczenie alternatywne 1F9-04

Opis

Kolanko ORFS BB 9/16" – złączka kolankowa hydrauliczna

Kolanko ORFS BB 9/16" to złączka kolankowa przeznaczona do wykonywania połączeń kątowych w instalacjach hydrauliki siłowej. Element wyposażony jest w dwa przyłącza zewnętrzne systemu ORFS o rozmiarze 9/16". Konstrukcja BB umożliwia połączenie odpowiednio dobranych elementów hydraulicznych, zachowując jednakowy rozmiar obu zakończeń.

Złączka posiada symbol 1F9-04. Dodatkowe oznaczenia katalogowe to Cast 6300-06, Parker 4 ELO-S oraz Vitillo LMO0606. Numery te ułatwiają identyfikację kolanka podczas wyszukiwania części i porównywania oznaczeń stosowanych w katalogach hydraulicznych.

Parametry techniczne kolanka ORFS BB 9/16"

Parametr Wartość
Nazwa produktu Kolanko ORFS BB 9/16"
Rodzaj elementu Złączka kolankowa
System przyłączy ORFS
Rodzaj zakończeń BB, dwa gwinty zewnętrzne
Przyłącze A ORFS 9/16", zewnętrzne
Przyłącze B ORFS 9/16", zewnętrzne
Symbol 1F9-04
Cast 6300-06
Parker 4 ELO-S
Vitillo LMO0606

Konstrukcja kolanka ORFS BB z gwintami 9/16"

Oznaczenie BB wskazuje na dwa przyłącza z gwintami zewnętrznymi. W prezentowanym wariancie oba zakończenia mają rozmiar 9/16", dlatego kolanko nie zmienia nominalnego rozmiaru przyłącza. Korpus kolankowy umożliwia wykonanie połączenia kątowego pomiędzy kompatybilnymi elementami instalacji.

Przy doborze złączki należy zwrócić uwagę na rodzaj zakończeń współpracujących. Kolanko ORFS BB różni się od przyłączek kolankowych przeznaczonych do bezpośredniego montażu w portach urządzeń oraz elementów wyposażonych w gwinty wewnętrzne.

System ORFS – dobór kompatybilnych połączeń hydraulicznych

ORFS to system połączeń hydraulicznych z uszczelnieniem czołowym. Przy kompletowaniu instalacji należy sprawdzić zgodność rozmiarów gwintów oraz konstrukcji powierzchni współpracujących. Sam rozmiar 9/16" nie jest wystarczający do potwierdzenia kompatybilności złączki z innymi elementami.

Połączeń ORFS nie należy utożsamiać z systemami JIC lub BSP. Różnice w konstrukcji zakończeń i sposobie uszczelnienia wymagają stosowania odpowiednio dobranych elementów. Przed montażem należy potwierdzić zgodność techniczną wszystkich części połączenia.

Zastosowanie kolanka ORFS BB 9/16" w instalacjach hydraulicznych

Kolanko ORFS BB 9/16" może być wykorzystywane do wykonywania połączeń kątowych pomiędzy elementami instalacji hydraulicznych wyposażonymi w kompatybilne przyłącza ORFS. Konstrukcja z dwoma gwintami zewnętrznymi umożliwia zmianę kierunku połączenia bez zmiany rozmiaru gwintu.

Przy kompletowaniu instalacji można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Dobór wszystkich elementów powinien uwzględniać system przyłączy, wymiary gwintów oraz wymagane parametry pracy układu.

Oznaczenia katalogowe kolanka ORFS BB 9/16"

Kolanko posiada symbol 1F9-04. W zestawieniu oznaczeń występują także Cast 6300-06, Parker 4 ELO-S oraz Vitillo LMO0606. Numery referencyjne pomagają wyszukiwać odpowiedni wariant złączki w katalogach i zestawieniach części hydraulicznych.

Podczas doboru zamiennika należy porównać konstrukcję zakończeń, wymiary gwintów oraz wymagania instalacji. Zgodność numerów katalogowych powinna zostać potwierdzona odpowiednimi danymi technicznymi.

Najważniejsze cechy kolanka ORFS BB 9/16"

  • Złączka kolankowa w systemie ORFS.
  • Dwa przyłącza z gwintami zewnętrznymi.
  • Rozmiar gwintu A: 9/16".
  • Rozmiar gwintu B: 9/16".
  • Jednakowy rozmiar obu zakończeń.
  • Symbol produktu 1F9-04.
  • Oznaczenie Cast 6300-06.
  • Oznaczenie Parker 4 ELO-S.
  • Oznaczenie Vitillo LMO0606.

FAQ – kolanko ORFS BB 9/16"

Jakie gwinty posiada kolanko ORFS BB 9/16"?

Kolanko posiada dwa przyłącza zewnętrzne ORFS o rozmiarze 9/16".

Co oznacza BB w nazwie kolanka ORFS?

BB oznacza dwa zakończenia z gwintami zewnętrznymi.

Czy kolanko ORFS BB 9/16" jest redukcją?

Nie. Oba przyłącza mają jednakowy rozmiar 9/16".

Czym różni się złączka ORFS od JIC?

ORFS i JIC to różne systemy połączeń. Podczas doboru należy sprawdzić konstrukcję zakończeń oraz sposób uszczelnienia, a nie tylko rozmiar gwintu.

Jakie oznaczenia katalogowe ma kolanko ORFS BB 9/16"?

Podane oznaczenia to 1F9-04, Cast 6300-06, Parker 4 ELO-S oraz Vitillo LMO0606.

Co należy sprawdzić przed montażem kolanka ORFS BB?

Należy potwierdzić zgodność gwintów 9/16", systemu ORFS oraz parametrów roboczych współpracujących elementów.

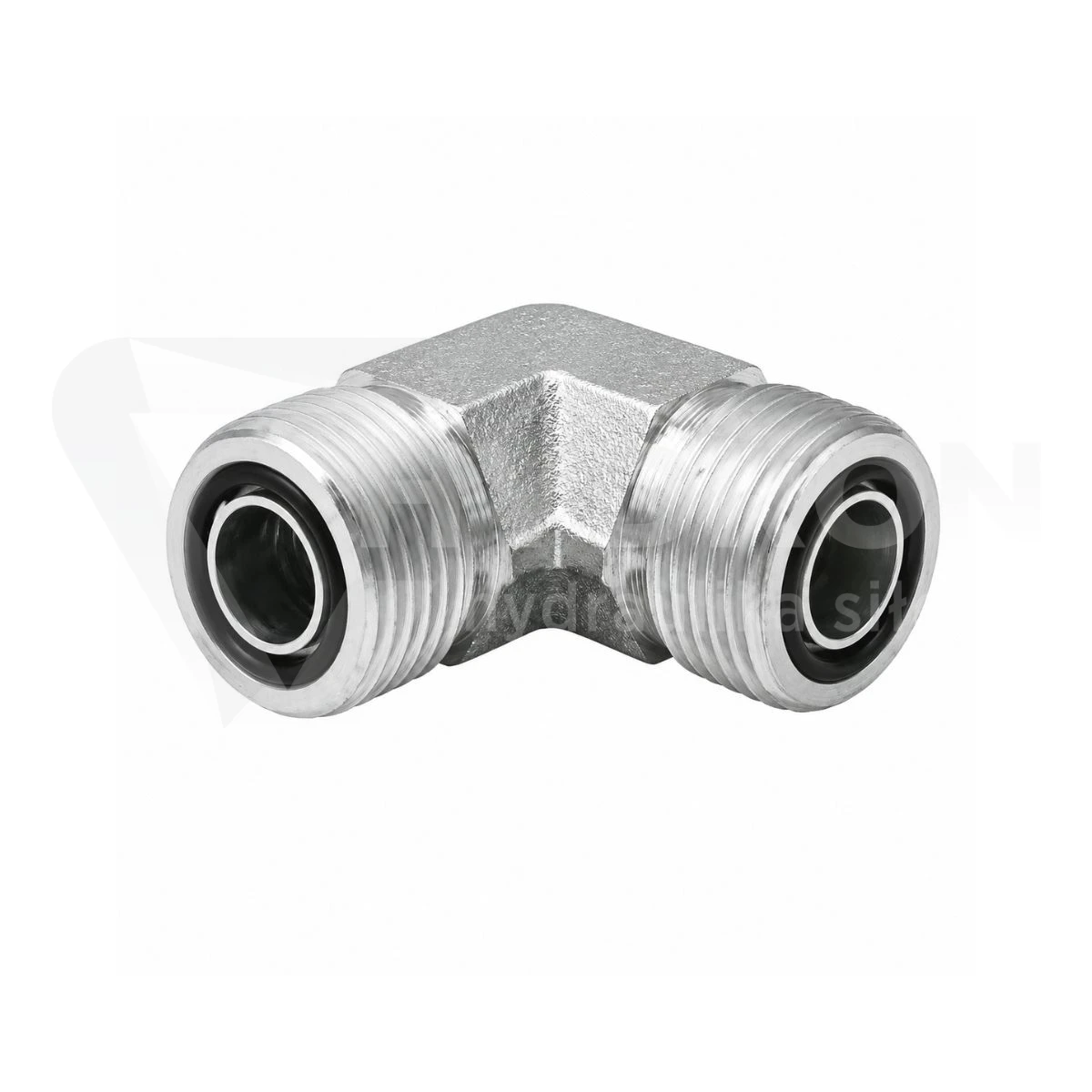

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
