Kolanko hydrauliczne ORFS BB 1 3/16/1 3/16"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 29,98 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1.3/16'' ORFS
  • Rozmiar gwintu 1 w milimetrach 29,8-30,1zew./27,6-27,9wew.
  • Rozmiar gwintu 2 1.3/16 ORFS
  • Rozmiar gwintu 2 w milimetrach 29,8-30,1zew./27,6-27,9wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 420 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LMO1414
  • Oznaczenie wg CAST 6300-14
  • Oznaczenie wg PARKER ERMETO 12 ELO-S
  • Oznaczenie alternatywne 1F9-12

Opis

Kolanko ORFS BB 1 3/16" / 1 3/16" – złączka kolankowa hydrauliczna

Kolanko ORFS BB 1 3/16" / 1 3/16" to złączka hydrauliczna z dwoma gwintami zewnętrznymi, przeznaczona do wykonywania połączeń kątowych w systemie ORFS. Oba przyłącza mają jednakowy rozmiar 1 3/16", dzięki czemu element umożliwia połączenie kompatybilnych zakończeń bez redukcji wymiaru gwintu. Konstrukcja kolankowa pozwala zmienić kierunek połączenia o 90°.

Złączka występuje pod symbolem 1F9-12. Dodatkowe oznaczenia katalogowe to Vitillo LMO1414, Parker 12 ELO-S oraz Cast 6300-14. Numery te ułatwiają identyfikację elementu podczas wyszukiwania części hydraulicznych i porównywania produktów w katalogach technicznych.

Parametry techniczne kolanka ORFS BB 1 3/16"

Parametr Wartość
Nazwa produktuKolanko ORFS BB 1 3/16" / 1 3/16"
Rodzaj elementuZłączka kolankowa hydrauliczna
System przyłączyORFS
KonstrukcjaBB, dwa gwinty zewnętrzne
Przyłącze AORFS 1 3/16", zewnętrzne
Przyłącze BORFS 1 3/16", zewnętrzne
Kąt kolanka90°
Symbol1F9-12
VitilloLMO1414
Parker12 ELO-S
Cast6300-14

Budowa kolanka ORFS BB 90°

Kolanko posiada dwa przyłącza z gwintami zewnętrznymi, określane oznaczeniem BB. Wariant z jednakowymi gwintami 1 3/16" umożliwia wykonanie połączenia kątowego bez zmiany rozmiaru przyłączy. Korpus złącza pozwala poprowadzić połączenie pod kątem prostym, co ma znaczenie podczas rozmieszczania elementów instalacji hydraulicznej.

Przy doborze złączki należy uwzględnić rodzaj zakończeń współpracujących. Kolanko z dwoma gwintami zewnętrznymi różni się konstrukcyjnie od elementów z gwintami wewnętrznymi oraz przyłączek kolankowych przeznaczonych do montażu w portach urządzeń.

System ORFS – połączenia hydrauliczne z uszczelnieniem czołowym

ORFS to system połączeń hydraulicznych wykorzystujący uszczelnienie na powierzchni czołowej. Przy doborze elementów należy zwrócić uwagę na zgodność zakończeń, wymiarów gwintów oraz konstrukcji powierzchni uszczelniających. Sam nominalny rozmiar gwintu nie jest wystarczającym kryterium kompatybilności.

Złączek ORFS nie należy traktować jako bezpośrednich zamienników elementów JIC lub innych systemów połączeń wyłącznie na podstawie podobieństwa gwintów. Właściwy dobór wymaga sprawdzenia kompletnej geometrii przyłączy i sposobu uszczelnienia.

Zastosowanie kolanka ORFS BB 1 3/16"

Kolanko ORFS BB 1 3/16" / 1 3/16" służy do wykonywania połączeń kątowych pomiędzy kompatybilnymi zakończeniami ORFS. Konstrukcja z dwoma przyłączami zewnętrznymi umożliwia zmianę kierunku prowadzenia instalacji hydraulicznej przy zachowaniu jednakowego rozmiaru gwintów.

Przy kompletowaniu elementów instalacji warto sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Przed montażem należy potwierdzić zgodność przyłączy oraz dopuszczalne parametry robocze wszystkich współpracujących elementów.

Oznaczenia katalogowe kolanka ORFS BB

Złączka posiada symbol 1F9-12. W przekazanym zestawieniu występują również oznaczenia Vitillo LMO1414, Parker 12 ELO-S oraz Cast 6300-14. Numery katalogowe pomagają identyfikować produkt podczas wyszukiwania części zamiennych i porównywania pozycji w katalogach producentów.

Podczas doboru zamiennika należy zweryfikować rozmiary obu przyłączy, konstrukcję korpusu oraz zgodność systemu ORFS. Oznaczenia katalogowe są pomocne w identyfikacji, ale nie zastępują porównania parametrów technicznych.

Najważniejsze cechy kolanka ORFS BB 1 3/16"

  • Złączka kolankowa w systemie ORFS.
  • Dwa przyłącza z gwintami zewnętrznymi.
  • Rozmiar przyłącza A: 1 3/16".
  • Rozmiar przyłącza B: 1 3/16".
  • Kąt kolanka 90°.
  • Jednakowy rozmiar obu zakończeń.
  • Symbol 1F9-12.
  • Oznaczenie Vitillo LMO1414.
  • Oznaczenie Parker 12 ELO-S.
  • Oznaczenie Cast 6300-14.

FAQ – kolanko ORFS BB 1 3/16"

Jakie gwinty posiada kolanko ORFS BB 1 3/16"?

Kolanko posiada dwa przyłącza zewnętrzne ORFS o rozmiarze 1 3/16".

Co oznacza BB w nazwie kolanka ORFS?

BB oznacza dwa zakończenia z gwintami zewnętrznymi.

Czy kolanko ORFS BB 1 3/16" jest redukcją?

Nie. Oba przyłącza mają jednakowy rozmiar 1 3/16".

Jaki kąt ma kolanko ORFS BB?

Kolanko ma konstrukcję kątową 90°.

Czy kolanko ORFS można połączyć bezpośrednio ze złączką JIC?

Nie należy łączyć elementów ORFS i JIC bez potwierdzenia kompatybilności. Są to różne systemy połączeń, które wymagają odpowiednich zakończeń i sposobu uszczelnienia.

Jakie oznaczenia katalogowe ma kolanko ORFS BB 1 3/16"?

Oznaczenia produktu to 1F9-12, Vitillo LMO1414, Parker 12 ELO-S oraz Cast 6300-14.

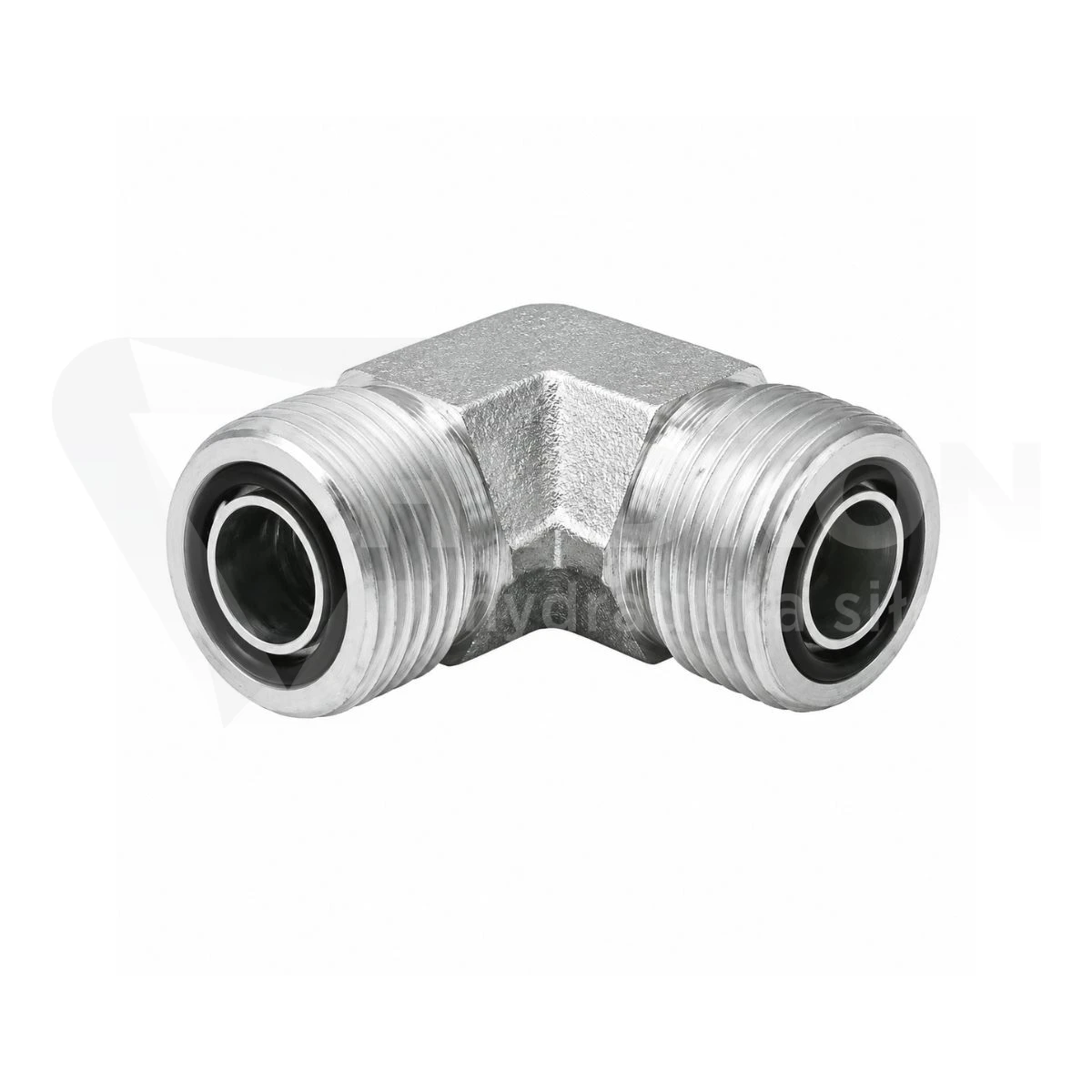

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
