Korek gwintowany z uszczelka VSTI M10X1 ED imbus

Przejdź do sekcji Opinie

4,28 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M10x1
Rozmiar gwintu 1 w milimetrach 9,7-9,9zew./8,2-8,6 wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 400 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN185 GG- 10X1 M
Oznaczenie wg VITILLO ATMM10ELX
Oznaczenie wg CAST 107701
Oznaczenie wg PARKER ERMETO VSTI M10X1 | VSTI10X1ED

Opis

Korek gwintowany z uszczelką VSTI M10X1 ED

Korek gwintowany VSTI M10X1 ED to profesjonalny element uszczelniający przeznaczony do trwałego lub serwisowego zamykania wewnętrznych portów przyłączeniowych w układach hydrauliki siłowej oraz automatyki przemysłowej. Komponent znajduje zastosowanie w korpusach rozdzielaczy, blokach zaworowych, pompach ciśnieniowych oraz siłownikach pracujących w trudnych warunkach eksploatacyjnych. Konstrukcja zaślepki opiera się na walcowym gwincie metrycznym M10x1 oraz osiowym pierścieniu uszczelniającym z kauczuku nitrylowego NBR (uszczelnienie ED typu E). Wewnętrzne gniazdo sześciokątne umożliwia sprawny montaż przy użyciu standardowego klucza imbusowego, zapewniając idealne zlicowanie czoła korka z płaszczyzną korpusu. Produkt wykonano ze stali konstrukcyjnej ocynkowanej galwanicznie, co gwarantuje pełną odporność mechaniczną oraz bardzo dobrą ochronę przed korozją.

Zastosowanie i charakterystyka techniczna

Zaślepka gwintowana VSTI M10X1 ED realizuje przylgowe uszczelnienie czołowe. Podczas wkręcania w gniazdo zgodne z normą DIN 3852-21 lub ISO 9974-1, zintegrowana uszczelka miękka ED wnika w podcięcie gwintu i ulega kontrolowanemu odkształceniu. Tworzy to elastyczną barierę odporną na stałe drgania, skoki ciśnienia oraz skręcanie mechaniczne. Metryczny skok gwintu M10x1 pozwala na bardzo dokładne dokręcenie elementu w otworach technologicznych bloku olejowego.

Podstawowe parametry i właściwości eksploatacyjne:

Standard uszczelnienia: Przylgowe uszczelnienie elastyczne ED zgodne z normą DIN 3852-11 (Typ E).
Odporność ciśnieniowa: Projektowany do bezpiecznej pracy pod ciśnieniem roboczym dochodzącym do 400 bar (40 MPa).
Zakres temperatur pracy: Szeroka tolerancja termiczna od -35°C do +100°C (dla standardowej uszczelki z kauczuku NBR).
Kompatybilność z mediami roboczymi: Oleje mineralne, oleje syntetyczne, glikole oraz wodne emulsje hydrauliczne.
Zabezpieczenie powierzchniowe: Trwała powłoka cynkowa pasywowana, chroniąca stal przed niszczącym wpływem wilgoci i substancji chemicznych.
Optymalizacja montażu: Wewnętrzne gniazdo na klucz imbusowy umożliwia instalację w ciasnych przestrzeniach roboczych. Przy rozbudowie i serwisie magistrali zasilających przydatne mogą okazać się również adaptery hydrauliczne, wytrzymałe przewody hydrauliczne oraz najwyższej jakości złącza gwintowane.

Dlaczego warto wybrać komponenty HYDRON?

Firma HYDRON dostarcza sprawdzone elementy przyłączeniowe hydrauliki siłowej produkowane w reżimie rygorystycznych norm europejskich DIN oraz ISO. Każdy korek VSTI M10X1 ED przechodzi dokładną kontrolę wymiarową gwintu metrycznego oraz geometrii rowka pod pierścień uszczelniający. Eliminacja niedokładności produkcyjnych zapobiega wyciekom medium i chroni gniazda przyłączeniowe przed uszkodzeniem. Wybierając wyroby HYDRON, zyskujesz pewność idealnego dopasowania podzespołów, bezpieczeństwo pracy układu pod obciążeniem oraz długotrwałą bezawaryjność instalacji.

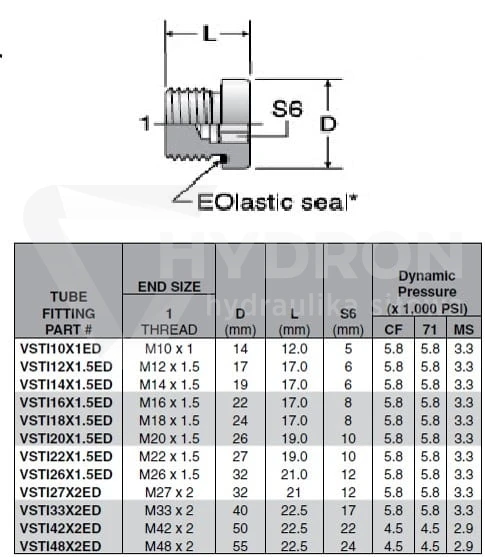

Specyfikacja techniczna

Parametr	Wartość
Typ elementu	Korek gwintowany z gniazdem imbusowym (VSTI)
Gwint (M)	M10x1 – metryczny drobnozwojny walcowy
Typ uszczelnienia	Uszczelka miękka ED (NBR) – DIN 3852-11 Typ E
Oznaczenie alternatywne / Zamiennik	VSTI M10x1 ED / VSTI-M10x1-ED / VSTIM10x1ED
Materiał wykonania	Stal konstrukcyjna węglowa, ocynkowana galwanicznie
Gniazdo montażowe	Sześciokątne (klucz imbusowy / HEX)
Ciśnienie robocze (PN)	400 bar / 40 MPa
Zakres temperatur pracy	-35°C do +100°C

Najczęściej zadawane pytania (FAQ)

Czy do montażu korka VSTI M10X1 ED wymagane są dodatkowe uszczelniacze?

Nie. Korek posiada fabrycznie zamontowany pierścień uszczelniający ED z kauczuku NBR. Podczas dokręcania z zalecanym momentem obrotowym uszczelka przylega czołowo do płaszczyzny gniazda. Stosowanie taśm teflonowych, pakuł czy klejów uszczelniających na gwincie metrycznym jest błędne i może doprowadzić do uszkodzenia pierścienia ED.

Czym różni się korek VSTI z uszczelnieniem ED od połączeń ze stożkiem?

Korek VSTI ED posiada gwint walcowy i uszczelnia na przylgni czołowej za pomocą elastycznego pierścienia. Wyklucza to powstawanie wysoki naprężeń obwodowych, które pojawiają się przy wkręcaniu gwintów stożkowych i mogą prowadzić do pęknięcia bloku zaworowego lub korpusu pompy.

Czy pierścień uszczelniający ED w korku VSTI M10X1 jest elementem wymiennym?

Tak. Uszczelkę elastyczną ED (NBR) można w razie starzenia cieplnego lub zużycia zdemontować i zastąpić nowym pierścieniem metrycznym ED o odpowiednich wymiarach, co pozwala na bezpieczne, wielokrotne wykorzystanie stalowego korpusu korka.
