Przyłączka prosta 1/8" NPT / M10X1 6LL

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 5,04 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/8" NPT
  • Rozmiar gwintu 1 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
  • Rozmiar gwintu 2 M10X1
  • Rozmiar gwintu 2 w milimetrach 9,7-9,9zew./8,2-8,6 wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa

Opis

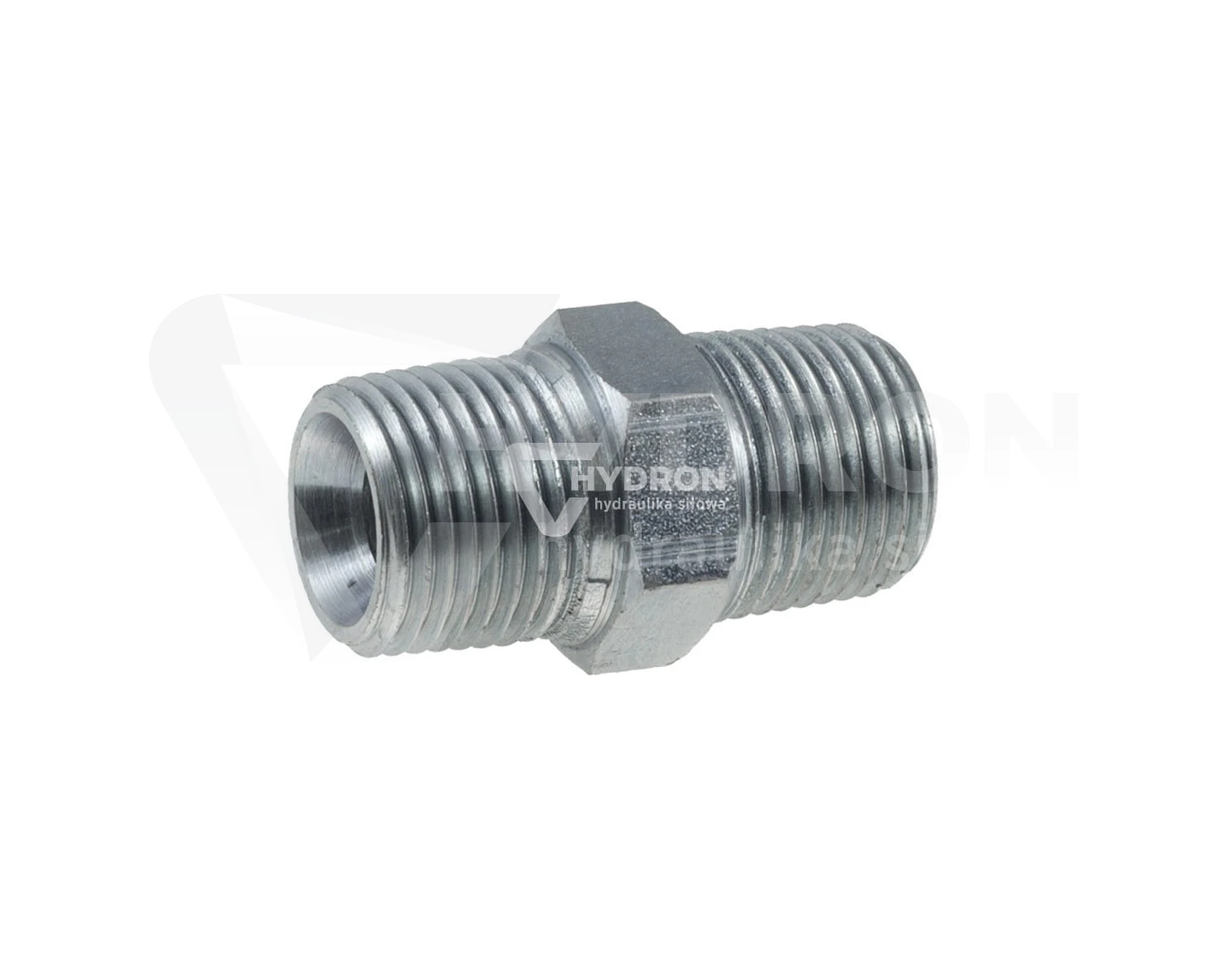

Przyłączka prosta 1/8" NPT / M10x1 6LL

Przyłączka prosta 1/8" NPT / M10x1 6LL to element złączny hydrauliki siłowej przeznaczony do łączenia przewodów z urządzeniami wyposażonymi w gniazdo z gwintem NPT. Posiada zewnętrzny gwint stożkowy 1/8" NPT oraz zewnętrzny gwint metryczny M10x1. Przyłącze przewodowe wykonano w serii bardzo lekkiej 6LL, przeznaczonej do współpracy z rurkami o średnicy zewnętrznej Fi 6 mm.

Zastosowanie przyłączki NPT 1/8"

Przyłączka znajduje zastosowanie w niewielkich układach hydraulicznych, instalacjach przemysłowych oraz systemach centralnego smarowania. Umożliwia podłączenie odpowiedniego przewodu do rozdzielacza, bloku hydraulicznego lub innego urządzenia z gniazdem NPT 1/8".

Gwint stożkowy 1/8" NPT

Od strony korpusu zastosowano zewnętrzny gwint stożkowy NPT 1/8". Szczelność połączenia uzyskuje się dzięki współpracy gwintów oraz odpowiednio dobranemu uszczelniaczowi gwintowemu. Gwintu NPT nie należy mylić z BSPT, ponieważ systemy różnią się geometrią i nie są zamienne.

Gwint metryczny M10x1 serii 6LL

Druga strona posiada gwint zewnętrzny M10x1 przeznaczony do współpracy z elementami połączenia serii bardzo lekkiej 6LL. Przy doborze końcówki należy uwzględnić rodzaj uszczelnienia, średnicę rurki oraz zgodność systemu przyłączeniowego.

Materiał i wykonanie

Korpus wykonano ze stali automatowej pokrytej ocynkiem, który ogranicza ryzyko korozji powierzchniowej. Prosta konstrukcja umożliwia wykonanie połączenia w jednej osi. Przed montażem należy sprawdzić stan gwintów oraz wymagane parametry pracy instalacji.

Parametry techniczne

  • Rodzaj: przyłączka prosta NPT / metryczna.
  • Gwint od strony korpusu: 1/8" NPT, zewnętrzny.
  • Rodzaj gwintu korpusowego: stożkowy.
  • Gwint od strony przewodu: M10x1, zewnętrzny.
  • Seria przyłącza: bardzo lekka 6LL.
  • Średnica zewnętrzna współpracującej rurki: Fi 6 mm.
  • Materiał: stal automatowa.
  • Zabezpieczenie powierzchni: ocynk.

Najczęściej zadawane pytania (FAQ)

Czy gwint NPT 1/8" jest taki sam jak BSPT 1/8"?

Nie. Gwinty NPT i BSPT mają odmienne profile. Należy stosować przyłączkę zgodną z gniazdem urządzenia.

Co oznacza M10x1 6LL?

M10x1 określa gwint metryczny o skoku 1 mm. Symbol 6LL oznacza serię bardzo lekką dla rurki hydraulicznej Fi 6 mm.

Czy przyłączka NPT wymaga uszczelnienia gwintu?

W połączeniach NPT stosuje się odpowiednie uszczelniacze gwintowe. Należy dobrać je do medium roboczego i warunków pracy.

Przyłączki hydrauliczne HYDRON

Inne rozmiary znajdziesz w kategorii przyłączki proste NPT. HYDRON zapewnia wsparcie techniczne przy doborze gwintów, przewodów i elementów złącznych hydrauliki siłowej.

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym produkt może zostać dostarczony w innej wersji wizualnej.
