Korek / zaślepka AORFS 1.3/16" gwint zewnętrzny

Przejdź do sekcji Opinie

16,32 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 1.3/16'' ORFS
Rozmiar gwintu 1 w milimetrach 29,8-30,1zew./27,6-27,9wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 420 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ATMO14

Opis

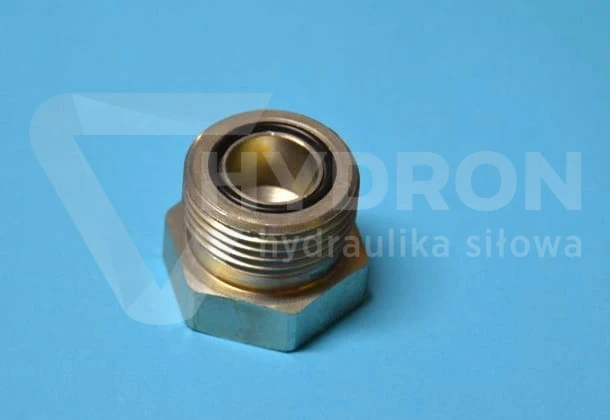

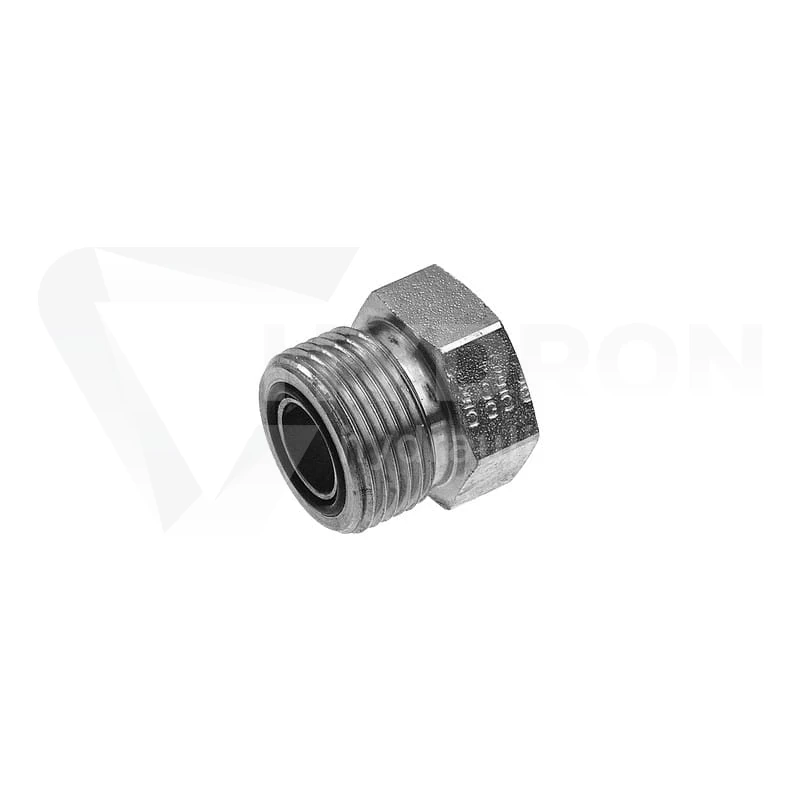

Korek / zaślepka AORFS 1.3/16" gwint zewnętrzny

Korek / zaślepka AORFS 1.3/16" z gwintem zewnętrznym to element hydrauliczny przeznaczony do zaślepiania kompatybilnych przyłączy z gwintem wewnętrznym CAT (ORFS). Może być stosowany do zamykania odpowiednich końcówek przewodów hydraulicznych oraz przyłączy znajdujących się w korpusach elementów instalacji. Korek posiada gwint zewnętrzny AORFS 1.3/16" i jest przystosowany do ciśnienia roboczego 420 bar.

Produkt wykonany jest ze stali automatowej pokrytej ocynkiem z białą pasywacją. Zakres temperatury pracy wynosi od -20°C do +120°C. Korek należy do grupy złączy ORFS wykonanych według normy SAE J1453. Oznaczenie katalogowe według Vitillo to ATMO14.

Parametry techniczne korka AORFS 1.3/16"

Rodzaj produktu: korek hydrauliczny, zaślepka.
Typ przyłącza: AORFS.
Rozmiar gwintu: 1.3/16".
Rodzaj gwintu: zewnętrzny ORFS.
Średnica zewnętrzna gwintu: 29,8–30,1 mm.
Średnica wewnętrzna gwintu: 27,6–27,9 mm.
Ciśnienie robocze: 420 bar.
Temperatura pracy: od -20°C do +120°C.
Norma wykonania: SAE J1453.
Materiał: stal automatowa.
Zabezpieczenie powierzchni: ocynk z białą pasywacją.
Wymiar CH1: 32 mm.
Wymiar L1: 27,5 mm.
Oznaczenie według Vitillo: ATMO14.
Przeznaczenie: zaślepianie gwintów wewnętrznych CAT (ORFS) na wężach lub w korpusach.

Zastosowanie korka AORFS w hydraulice siłowej

Korek AORFS 1.3/16" służy do zamykania kompatybilnych zakończeń hydraulicznych wyposażonych w gwint wewnętrzny CAT (ORFS). Może być wykorzystywany podczas montażu instalacji, wymiany przewodów hydraulicznych, prac serwisowych oraz zaślepiania niewykorzystywanych przyłączy w korpusach.

Właściwie dobrana zaślepka umożliwia zamknięcie odpowiedniego połączenia hydraulicznego. Przed montażem należy zweryfikować zgodność rozmiaru gwintu oraz konstrukcji współpracujących powierzchni uszczelniających.

Gwint zewnętrzny AORFS 1.3/16"

Zaślepka posiada gwint zewnętrzny ORFS 1.3/16". Średnica zewnętrzna gwintu wynosi 29,8–30,1 mm, a średnica wewnętrzna 27,6–27,9 mm. Parametry te pomagają w identyfikacji rozmiaru i doborze korka do odpowiedniego przyłącza hydraulicznego.

Przy zakupie należy zwrócić uwagę na rodzaj gwintu oraz typ zakończenia, które ma zostać zaślepione. Korek AORFS z gwintem zewnętrznym przeznaczony jest do współpracy z odpowiednio dopasowanym gwintem wewnętrznym CAT (ORFS).

Ciśnienie robocze 420 bar

Korek AORFS 1.3/16" posiada deklarowane ciśnienie robocze 420 bar. Parametr ten jest istotny przy doborze zaślepki do instalacji hydraulicznej i powinien być uwzględniany razem z parametrami współpracujących elementów połączenia.

Dopuszczalne ciśnienie kompletnego połączenia nie może przekraczać parametrów jego najsłabszego elementu. Przed zastosowaniem korka należy potwierdzić zgodność całego układu z wymaganymi warunkami pracy.

Norma SAE J1453 – złącza ORFS

Korek należy do grupy złączy ORFS wykonywanych według normy SAE J1453. Przy wyborze elementu zaślepiającego ważna jest zgodność konstrukcji korka z przyłączem, które ma zostać zamknięte.

Sam rozmiar gwintu nie powinien być jedynym kryterium doboru. Należy sprawdzić również rodzaj połączenia i dopasowanie jego powierzchni współpracujących.

Stal automatowa i ocynk z białą pasywacją

Korek AORFS 1.3/16" wykonany jest ze stali automatowej. Powierzchnia produktu została zabezpieczona ocynkiem z białą pasywacją, który stanowi ochronę przed korozją.

Temperatura pracy korka wynosi od -20°C do +120°C. Podczas doboru produktu należy uwzględnić warunki eksploatacji instalacji oraz parametry pozostałych elementów połączenia hydraulicznego.

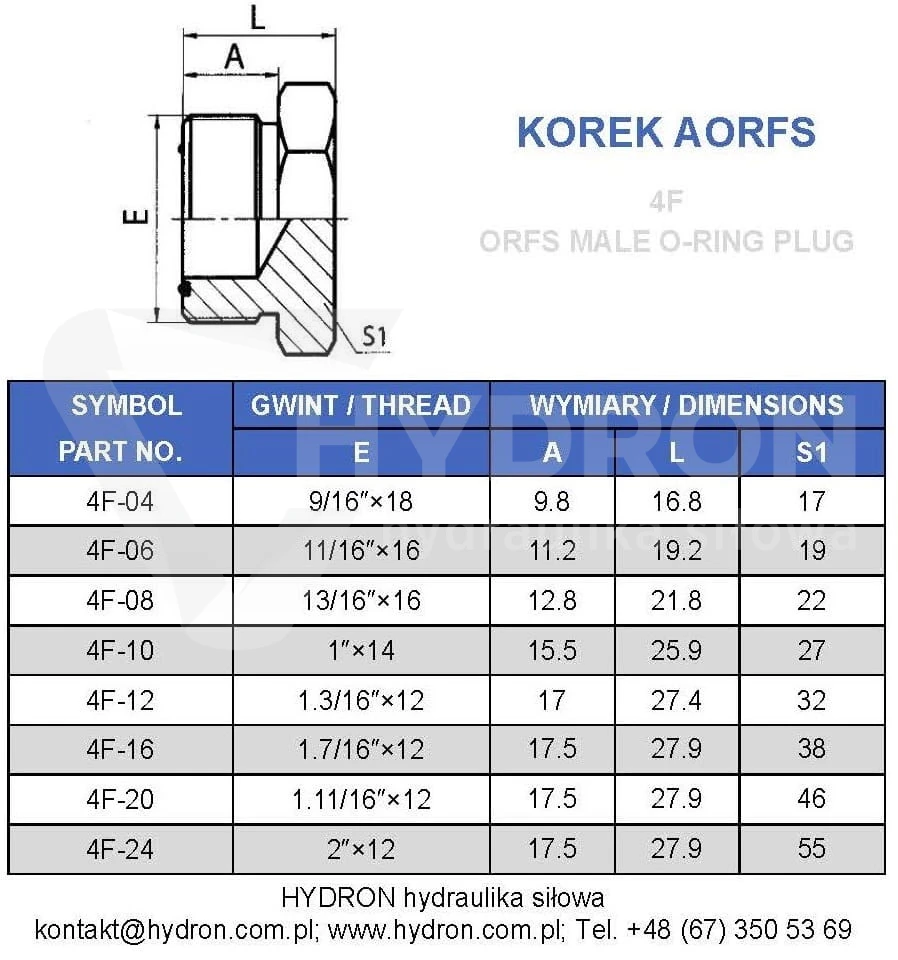

Wymiary CH1 32 mm i L1 27,5 mm

W dokumentacji wymiarowej produktu podano CH1 = 32 mm oraz L1 = 27,5 mm. Są to parametry pomocne podczas identyfikacji korka i porównywania go z dotychczas stosowanym elementem.

Przed wymianą zaślepki warto porównać nie tylko rozmiar gwintu, lecz także wymiary konstrukcyjne, aby potwierdzić dopasowanie elementu do danego przyłącza.

Oznaczenie katalogowe Vitillo ATMO14

Korek AORFS 1.3/16" posiada oznaczenie katalogowe Vitillo ATMO14. Numer ten ułatwia identyfikację odpowiedniego wariantu podczas porównywania produktów i dokumentacji technicznej.

Podczas doboru zamiennika należy potwierdzić zgodność rozmiaru gwintu, wymiarów, konstrukcji połączenia oraz parametrów roboczych. Nie należy opierać wyboru wyłącznie na podobieństwie nazwy produktu.

Dobór i montaż korka AORFS 1.3/16"

Przed zakupem należy sprawdzić, czy zaślepiane przyłącze posiada gwint wewnętrzny CAT (ORFS) zgodny z rozmiarem 1.3/16". Istotne są także wymagane ciśnienie robocze, zakres temperatury oraz geometria współpracujących elementów.

Przed montażem należy bezpiecznie odciążyć instalację hydrauliczną. Następnie trzeba oczyścić gwinty i skontrolować stan powierzchni współpracujących. Korek należy zamontować zgodnie z wymaganiami stosowanego systemu połączeniowego, a po zakończeniu prac sprawdzić szczelność zamknięcia.

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek / zaślepka AORFS 1.3/16" gwint zewnętrzny
Gwint	Zewnętrzny AORFS 1.3/16"
Średnica zewnętrzna gwintu	29,8–30,1 mm
Średnica wewnętrzna gwintu	27,6–27,9 mm
Ciśnienie robocze	420 bar
Temperatura pracy	Od -20°C do +120°C
Norma	SAE J1453
Materiał	Stal automatowa
Zabezpieczenie	Ocynk z białą pasywacją
CH1	32 mm
L1	27,5 mm
Oznaczenie Vitillo	ATMO14
