Korek / zaślepka AORFS 11/16" gwint zewnętrzny

Przejdź do sekcji Opinie

5,54 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 11/16'' ORFS
Rozmiar gwintu 1 w milimetrach 17,2-17,5zew./15,8-16,1wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 630 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ATMO09

Opis

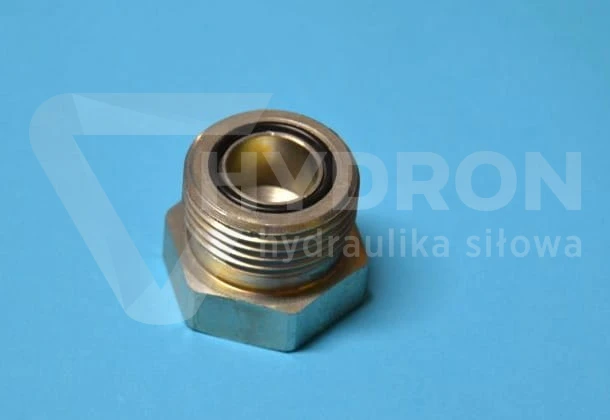

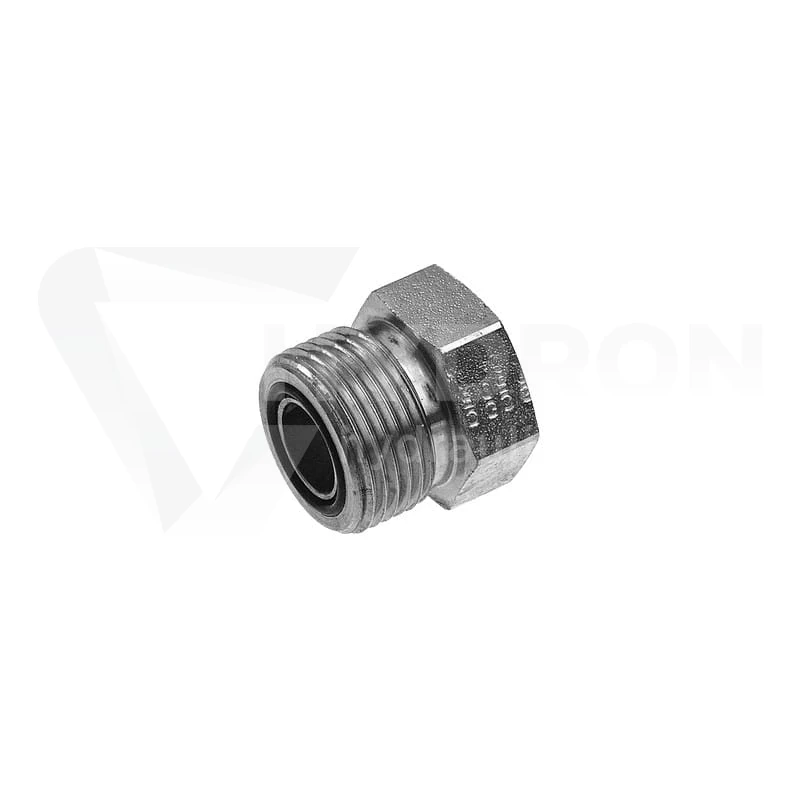

Korek / zaślepka AORFS 11/16" gwint zewnętrzny

Korek / zaślepka AORFS 11/16" z gwintem zewnętrznym to element hydrauliczny przeznaczony do zaślepiania kompatybilnych przyłączy z gwintem wewnętrznym CAT (ORFS). Służy do zamykania odpowiednio dopasowanych zakończeń przewodów hydraulicznych oraz przyłączy znajdujących się w korpusach elementów instalacji. Korek posiada gwint zewnętrzny AORFS 11/16" i ciśnienie robocze 630 bar.

Zaślepka umożliwia zamknięcie niewykorzystywanego przyłącza podczas montażu, konserwacji i serwisowania instalacji hydraulicznych. Wymiary konstrukcyjne CH1 = 19 oraz L1 = 19 pomagają w identyfikacji produktu i porównaniu go z dotychczas stosowanym elementem. Przy doborze należy uwzględnić rozmiar gwintu oraz konstrukcję współpracującego zakończenia.

Parametry techniczne korka AORFS 11/16"

Rodzaj produktu: korek hydrauliczny, zaślepka.
Typ przyłącza: AORFS.
Rozmiar gwintu: 11/16".
Rodzaj gwintu: zewnętrzny.
Ciśnienie robocze: 630 bar.
Wymiar CH1: 19.
Wymiar L1: 19.
Przeznaczenie: zaślepianie gwintów wewnętrznych CAT (ORFS).
Miejsce zastosowania: zakończenia przewodów hydraulicznych oraz przyłącza w korpusach.

Zastosowanie zaślepki AORFS 11/16" w hydraulice siłowej

Korek AORFS 11/16" przeznaczony jest do zamykania kompatybilnych zakończeń hydraulicznych wyposażonych w gwint wewnętrzny CAT (ORFS). Może być wykorzystywany podczas odłączania przewodów hydraulicznych, wymiany podzespołów, prac konserwacyjnych oraz zaślepiania niewykorzystywanych przyłączy instalacji.

Produkt umożliwia zamknięcie odpowiednio dopasowanego zakończenia na przewodzie hydraulicznym lub w korpusie elementu układu. Przed zastosowaniem należy sprawdzić zgodność rozmiaru gwintu oraz konstrukcji połączenia.

Gwint zewnętrzny AORFS 11/16"

Zaślepka posiada gwint zewnętrzny AORFS w rozmiarze 11/16". Przeznaczona jest do współpracy z kompatybilnymi przyłączami CAT (ORFS) wyposażonymi w gwint wewnętrzny.

Korek AORFS z gwintem zewnętrznym należy odróżnić od zaślepek ORFS z gwintem wewnętrznym, które przeznaczone są do zamykania zakończeń z gwintem zewnętrznym. Prawidłowy dobór zależy od rodzaju i konstrukcji zaślepianego przyłącza.

Ciśnienie robocze 630 bar

Korek AORFS 11/16" posiada ciśnienie robocze 630 bar. Wartość ta stanowi istotny parametr podczas doboru zaślepki do instalacji hydraulicznej, szczególnie gdy element ma być wykorzystywany podczas pracy układu pod ciśnieniem.

Przed zastosowaniem należy sprawdzić dopuszczalne parametry współpracującego przyłącza oraz pozostałych elementów instalacji. Ciśnienie robocze kompletnego połączenia nie może przekraczać wartości dopuszczalnej dla jego najsłabszego elementu.

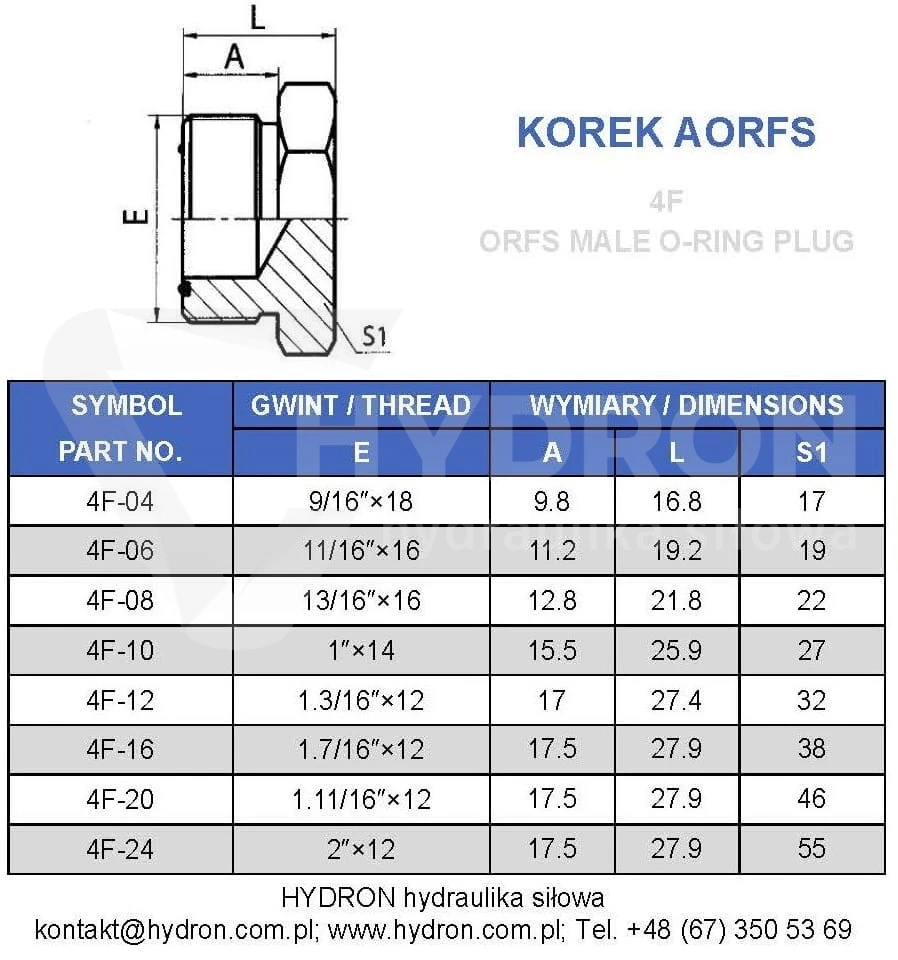

Wymiary konstrukcyjne CH1 = 19 i L1 = 19

Dla korka AORFS 11/16" podano oznaczenia wymiarowe CH1 = 19 oraz L1 = 19. Parametry te są pomocne podczas identyfikacji wariantu produktu, porównywania wymiarów i doboru odpowiedniej zaślepki do miejsca montażu.

Przy wymianie wcześniej stosowanego korka warto porównać wymiary konstrukcyjne i rozmiar gwintu. Należy również sprawdzić zgodność powierzchni współpracujących oraz rodzaj zaślepianego przyłącza.

Zaślepianie przyłączy CAT (ORFS) na wężach i korpusach

Korek AORFS 11/16" z gwintem zewnętrznym służy do zamykania kompatybilnych przyłączy CAT (ORFS) z gwintem wewnętrznym. Przyłącza te mogą znajdować się na zakończeniach przewodów hydraulicznych lub w korpusach elementów instalacji.

Zaślepka może być wykorzystywana podczas prac serwisowych i montażowych, kiedy wymagane jest zamknięcie odpowiedniego zakończenia hydraulicznego. Warunkiem prawidłowego zastosowania jest dopasowanie korka do konkretnego przyłącza.

Jak dobrać korek AORFS 11/16"?

Podstawowym kryterium doboru jest zgodność gwintu zewnętrznego AORFS 11/16" z gwintem wewnętrznym zaślepianego przyłącza CAT (ORFS). Należy również uwzględnić ciśnienie robocze 630 bar oraz wymiary CH1 = 19 i L1 = 19.

Sam rozmiar gwintu nie powinien być jedynym kryterium wyboru produktu. Istotne jest także dopasowanie konstrukcji przyłącza i powierzchni współpracujących. Przy wymianie zaślepki warto porównać nowy element z dotychczas stosowanym korkiem.

Montaż i kontrola szczelności korka AORFS

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć instalację hydrauliczną. Następnie trzeba oczyścić przyłącze oraz sprawdzić stan gwintu i powierzchni współpracujących.

Korek należy zamontować w kompatybilnym zakończeniu CAT (ORFS) zgodnie z wymaganiami stosowanego systemu połączeniowego. Po zakończeniu montażu należy sprawdzić prawidłowość zamocowania oraz szczelność zamknięcia.

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek / zaślepka AORFS 11/16" gwint zewnętrzny
Typ przyłącza	AORFS
Rodzaj gwintu	Zewnętrzny
Rozmiar gwintu	11/16"
Ciśnienie robocze	630 bar
CH1	19
L1	19
Przeznaczenie	Zaślepianie gwintów wewnętrznych CAT (ORFS) na wężach lub korpusach
