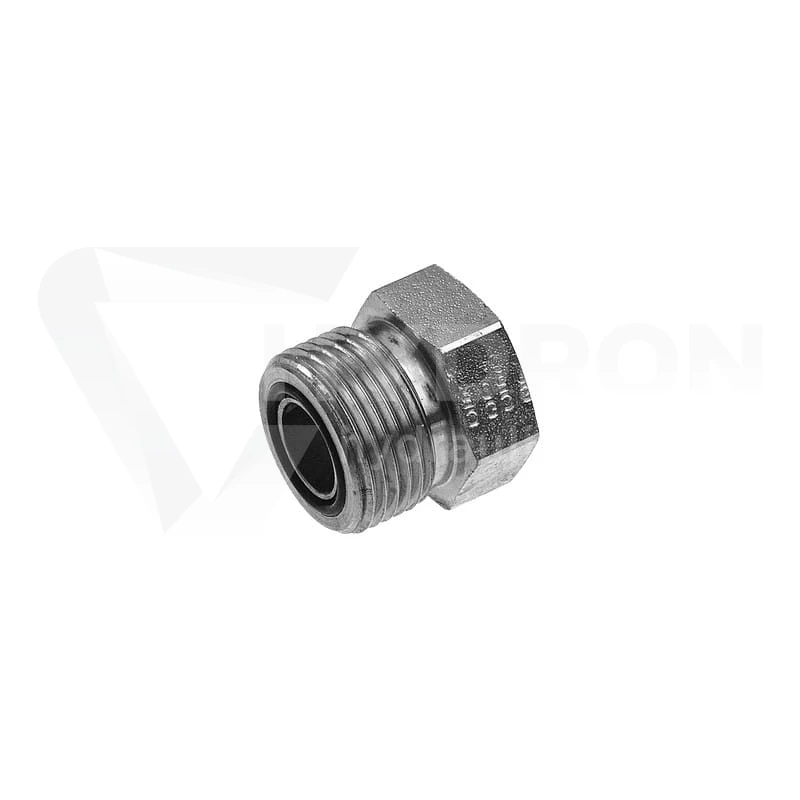

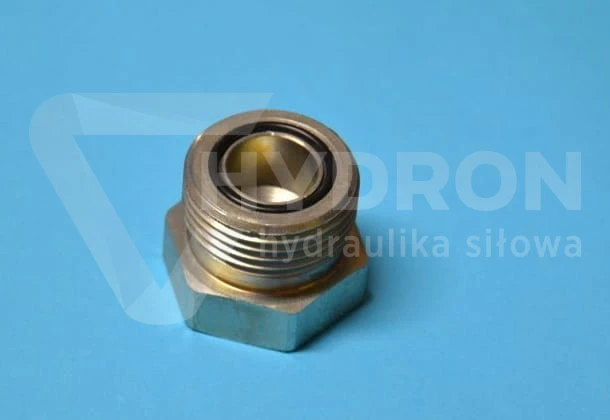

Korek / zaślepka AORFS 9/16" gwint zewnętrzny

Przejdź do sekcji Opinie

7,52 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 9/16'' ORFS
Rozmiar gwintu 1 w milimetrach 14,0-14,3zew./12,7-13,0wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 630 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ATMO06

Opis

Korek / zaślepka AORFS 9/16" gwint zewnętrzny

Korek / zaślepka AORFS 9/16" z gwintem zewnętrznym to element hydrauliczny przeznaczony do zamykania kompatybilnych przyłączy z gwintem wewnętrznym CAT (ORFS). Znajduje zastosowanie przy zaślepianiu zakończeń przewodów hydraulicznych oraz przyłączy umieszczonych w korpusach elementów instalacji. Korek posiada gwint zewnętrzny AORFS 9/16" i ciśnienie robocze 630 bar.

Konstrukcja korka umożliwia zamknięcie odpowiednio dobranego przyłącza hydraulicznego. Dodatkowe oznaczenia wymiarowe CH1 = 17 oraz L1 = 16,5 pomagają w identyfikacji wariantu i porównaniu go z dotychczas stosowanym elementem. Podczas doboru należy uwzględnić zgodność gwintu oraz konstrukcji współpracującego zakończenia.

Parametry techniczne korka AORFS 9/16"

Rodzaj produktu: korek hydrauliczny, zaślepka.
Typ przyłącza: AORFS.
Rozmiar gwintu: 9/16".
Rodzaj gwintu: zewnętrzny.
Ciśnienie robocze: 630 bar.
Wymiar CH1: 17.
Wymiar L1: 16,5.
Przeznaczenie: zaślepianie kompatybilnych gwintów wewnętrznych CAT (ORFS).
Miejsce zastosowania: zakończenia przewodów hydraulicznych i przyłącza w korpusach.

Zastosowanie zaślepki AORFS 9/16" w hydraulice siłowej

Korek AORFS 9/16" służy do zaślepiania przyłączy hydraulicznych wyposażonych w odpowiedni gwint wewnętrzny CAT (ORFS). Może być stosowany podczas montażu instalacji, odłączania przewodów hydraulicznych, wymiany podzespołów oraz zamykania niewykorzystywanych przyłączy w korpusach.

Produkt jest przeznaczony do współpracy z odpowiednio dobranym zakończeniem hydraulicznym. Przed zastosowaniem należy sprawdzić rozmiar gwintu, konstrukcję połączenia oraz wymagane parametry robocze.

Gwint zewnętrzny AORFS 9/16"

Zaślepka posiada gwint zewnętrzny AORFS 9/16". Jest przeznaczona do zamykania kompatybilnych zakończeń CAT (ORFS) wyposażonych w gwint wewnętrzny. Odpowiedni dobór wymaga sprawdzenia zarówno rozmiaru gwintu, jak i konstrukcji współpracujących elementów.

Korek AORFS z gwintem zewnętrznym należy odróżnić od zaślepek ORFS z gwintem wewnętrznym, które służą do zamykania zakończeń z gwintem zewnętrznym. Pomylenie tych wariantów uniemożliwi prawidłowy montaż.

Ciśnienie robocze 630 bar

Korek AORFS 9/16" posiada ciśnienie robocze 630 bar. Wartość ta jest istotnym parametrem podczas doboru elementu zaślepiającego do instalacji hydraulicznej.

Przed zastosowaniem korka należy sprawdzić dopuszczalne parametry współpracującego przyłącza oraz pozostałych elementów układu. Dopuszczalne ciśnienie kompletnego połączenia zależy również od wytrzymałości jego pozostałych części.

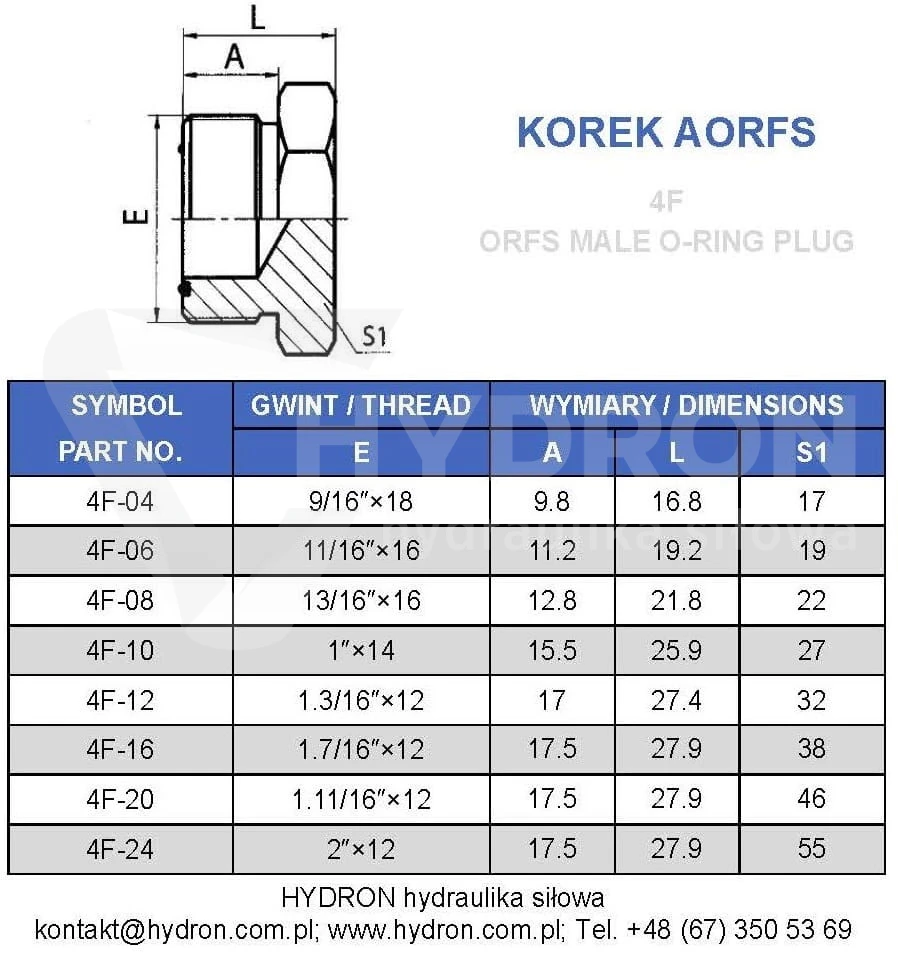

Wymiary CH1 = 17 i L1 = 16,5

Dla korka AORFS 9/16" podano oznaczenia wymiarowe CH1 = 17 oraz L1 = 16,5. Parametry te umożliwiają porównanie wymiarów konstrukcyjnych produktu z innymi wariantami zaślepek hydrauliczych.

Podczas wymiany korka należy sprawdzić zgodność podanych wymiarów z miejscem montażu. Oprócz wymiarów istotny jest rodzaj gwintu oraz dopasowanie zakończenia do systemu CAT (ORFS).

Zaślepianie przyłączy CAT (ORFS) na wężach i korpusach

Korek z gwintem zewnętrznym AORFS 9/16" może być stosowany do zamykania kompatybilnych przyłączy z gwintem wewnętrznym znajdujących się na przewodach hydraulicznych lub w korpusach elementów instalacji.

Takie rozwiązanie znajduje zastosowanie podczas prac serwisowych, demontażu przewodów oraz zabezpieczania zakończeń hydraulicznych wymagających zamknięcia. Właściwy dobór zaślepki pozwala dopasować element do konkretnego przyłącza.

Jak dobrać korek AORFS 9/16"?

Podstawowym kryterium doboru jest zgodność gwintu zewnętrznego AORFS 9/16" z gwintem wewnętrznym przyłącza CAT (ORFS). Należy również uwzględnić ciśnienie robocze 630 bar oraz wymiary CH1 = 17 i L1 = 16,5.

Przed zakupem warto porównać konstrukcję dotychczas stosowanej zaślepki z nowym elementem. Sam rozmiar gwintu nie zawsze wystarcza do potwierdzenia zgodności wszystkich powierzchni współpracujących.

Montaż i kontrola szczelności korka AORFS

Przed montażem korka należy wyłączyć urządzenie i bezpiecznie odciążyć instalację hydrauliczną. Następnie trzeba oczyścić przyłącze oraz sprawdzić stan gwintów i powierzchni współpracujących.

Korek należy zamontować w kompatybilnym zakończeniu CAT (ORFS), zgodnie z wymaganiami stosowanego systemu połączeniowego. Po zakończeniu montażu należy sprawdzić prawidłowość zamocowania i szczelność połączenia.

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek / zaślepka AORFS 9/16" gwint zewnętrzny
Rodzaj gwintu	Zewnętrzny AORFS
Rozmiar gwintu	9/16"
Ciśnienie robocze	630 bar
CH1	17
L1	16,5
Przeznaczenie	Zaślepianie gwintów wewnętrznych CAT (ORFS) na wężach lub korpusach

Najczęściej zadawane pytania (FAQ)

Jaki gwint posiada korek AORFS 9/16"?

Korek posiada gwint zewnętrzny AORFS 9/16", przeznaczony do zaślepiania kompatybilnych zakończeń z gwintem wewnętrznym CAT (ORFS).

Jakie jest ciśnienie robocze korka?

Ciśnienie robocze wynosi 630 bar. Podczas doboru należy uwzględnić również parametry współpracującego przyłącza hydraulicznego.

Jakie wymiary podano dla korka AORFS 9/16"?

Dla tego wariantu podano CH1 = 17 oraz L1 = 16,5.

Do czego służy zaślepka AORFS 9/16"?

Zaślepka służy do zamykania odpowiednio dopasowanych przyłączy z gwintem wewnętrznym CAT (ORFS), znajdujących się na przewodach hydraulicznych lub w korpusach.
