Przyłącza pomiarowe do przewodów pomiarowych

Elementy przyłączeniowe / złączki do mierzenia ciśnienia w układach hydraulicznych.

Co to są przyłącza pomiarowe ?

Przyłącza pomiarowe EMA3 to specjalistyczne komponenty stosowane w hydraulice siłowej, umożliwiające monitorowanie i kontrolę parametrów ciśnienia w układach hydraulicznych. Są one kluczowe dla diagnostyki i utrzymania prawidłowego funkcjonowania systemów hydraulicznych, pozwalając na precyzyjne pomiary ciśnienia oraz pobieranie próbek medium roboczego.

Cechy charakterystyczne przyłączy pomiarowych EMA3

Przyłącza EMA3 charakteryzują się wysoką jakością wykonania i są zgodne z normą ISO 15171-1. Wykonane ze stali ocynkowanej, zapewniają odporność na korozję i trwałość w trudnych warunkach eksploatacyjnych. Standardowo wyposażone są w uszczelnienia NBR, które zapewniają szczelność w zakresie temperatur od -40°C do +120°C. Gniazdo przyłącza zakończone jest złączem minimesowym pod przewód pomiarowy M16x2, co umożliwia łatwe i szybkie podłączenie urządzeń pomiarowych. Przyłącza EMA3 są dostępne z różnymi gwintami zewnętrznymi, zarówno metrycznymi (np. M10x1, M12x1,5), jak i calowymi (np. 1/8" NPT), co pozwala na ich zastosowanie w różnorodnych konfiguracjach systemów hydraulicznych.

Co to jest minimes ?

Minimes to rodzaj małego, precyzyjnego złącza hydraulicznego stosowanego w systemach pomiarowych. Jest powszechnie używane w hydraulice siłowej, szczególnie do podłączania urządzeń diagnostycznych, takich jak manometry, czujniki ciśnienia czy analizatory płynów roboczych. Cechy charakterystyczne złączy Minimes : Małe rozmiary: Złącza Minimes charakteryzują się kompaktową konstrukcją, co ułatwia ich montaż w miejscach o ograniczonej przestrzeni. Wysoka szczelność: Dzięki precyzyjnemu wykonaniu i zastosowaniu odpowiednich materiałów, złącza Minimes zapewniają wysoką szczelność nawet w wymagających warunkach pracy. Łatwe podłączenie i odłączenie: Konstrukcja złączy umożliwia szybkie i bezpieczne podłączanie urządzeń pomiarowych, często bez konieczności wyłączania układu z eksploatacji. Uniwersalność: Minimes jest kompatybilne z różnymi typami urządzeń pomiarowych, dzięki czemu znajduje szerokie zastosowanie w układach hydraulicznych i pneumatycznych.

Złącze pomiarowe hydrauliczne

Złącze pomiarowe hydrauliczne to element, który pozwala szybko i bezpiecznie sprawdzić ciśnienie w układzie bez rozkręcania instalacji. Montuje się je na stałe w układzie, a pomiar wykonujesz przez podpięcie manometru lub zestawu testowego. To rozwiązanie bardzo wygodne w serwisie i diagnostyce. W praktyce złącze pomiarowe działa jak punkt kontrolny. Wystarczy podłączyć manometr i od razu widzisz, co dzieje się w układzie – czy jest spadek ciśnienia, przeciążenie albo problem z pompą. Dzięki temu szybciej znajdziesz usterkę i ograniczysz przestoje maszyny. Takie złącza stosuje się razem z elementami z kategorii manometry i wakuometry, a także z akcesoriami typu redukcje do manometrów, które pozwalają dopasować gwinty. W bardziej rozbudowanych układach pomiarowych wykorzystuje się również przewody z działu przewody hydrauliczne do pomiaru ciśnienia, które umożliwiają wygodne podłączenie zestawu testowego. Złącze pomiarowe hydrauliczne to mały element, ale bardzo ułatwia pracę. Daje szybki dostęp do kontroli ciśnienia i pozwala reagować zanim pojawi się poważna awaria.

Gdzie stosuje się przyłącza pomiarowe ?

Przyłącza EMA3 znajdują szerokie zastosowanie w diagnostyce układów hydraulicznych, umożliwiając: Monitorowanie ciśnienia roboczego w systemach hydraulicznych. Pobieranie próbek medium roboczego do analizy. Odpowietrzanie siłowników i instalacji hydraulicznych. Dzięki nim możliwe jest szybkie i bezpieczne podłączenie manometrów, czujników ciśnienia czy innych urządzeń diagnostycznych bez konieczności wyłączania systemu z eksploatacji. Gdzie stosuje się przyłącz z minimes ? Przyłącza tego typu stosuje sie w : Diagnostyce ciśnienia: Pozwalają na precyzyjne pomiary ciśnienia w układach hydraulicznych. Pobieraniu próbek medium roboczego: Umożliwiają bezpieczne pobieranie płynu hydraulicznego do analizy. Kontroli i konserwacji: Ułatwiają monitorowanie parametrów roboczych układu, co pomaga w wykrywaniu potencjalnych problemów i zapobieganiu awariom.

Dlaczego warto wybrać przyłącza pomiarowe EMA3 w sklepie Hydron ?

Sklep Hydron oferuje przyłącza pomiarowe EMA3, które cechują się: Wysoką jakością wykonania: Produkty spełniają międzynarodowe normy i są wykonane z materiałów o wysokiej trwałości. Szerokim asortymentem: Dostępność różnych typów gwintów i rozmiarów pozwala na dopasowanie przyłączy do specyficznych potrzeb klienta. Konkurencyjnymi cenami: Atrakcyjne ceny idą w parze z jakością oferowanych produktów. Profesjonalnym doradztwem: Eksperci Hydron służą pomocą w doborze odpowiednich komponentów do Państwa systemów hydraulicznych. Zamów teraz i usprawnij swoją pracę! Zapraszamy do odwiedzenia naszej strony internetowej i zapoznania się z pełną ofertą przyłączy pomiarowych EMA3. Dzięki naszym produktom zapewnisz sobie precyzyjne i niezawodne narzędzia do diagnostyki układów hydraulicznych, co przełoży się na efektywność i bezpieczeństwo Twojej pracy.

Zestawy do pomiaru ciśnienia

Przyłącza pomiarowe często stanowią element składowy zestawów pomiaru ciśnienia. Zestaw składa się z przyłączy pomiarowych, przewodu pomiarowego oraz manometru. Zestaw złączowo pomiarowy to potoczna nazwa pod jaką wstępują tego rodzaju przyłączki wraz z przewodami. Przyłącza z jednej strony przeznaczone do wkręcenia w blok np. pompę, silnik, siłownik, układ - z drugiej strony przyłączę M16x2 z otworem na "szpilkę". Gwint od strony M16x2 zabezpieczony metalową zaślepką. Przyłącza występują z gwintami metrycznymi oraz calowymi. Do przyłączek możemy dokręcić specjalne przewody pomiarowe pod manometr. Przewody te z jednej strony posiadają zakutą nakrętkę ze szpilkę M16x2 z drugiej strony posiadają zazwyczaj gwint wewnętrzny pod manometr.

Standardowe przyłącza pomiarowe

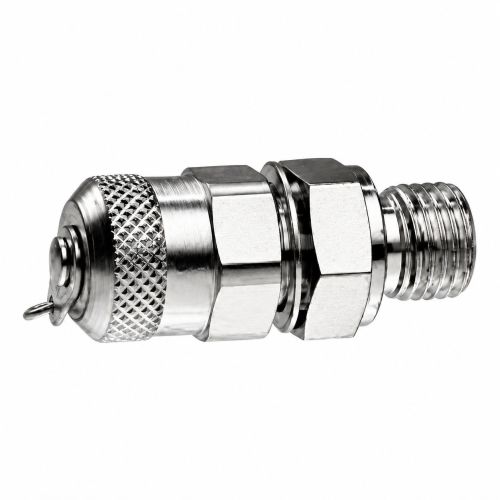

Standardowe przyłącza pomiarowe to przyłącze, które z jednej strony posiada gwint zewnętrzny z uszczelką gumową ( ten element wkręcamy do maszyny np. pompy ) z drugiej strony posiada gwint zewnętrzny M16x2 ( pod przewód pomiarowy ) który jest zabezpieczony specjalnym stalowym kapturkiem z "igłą" nakręcony szczelnie zabezpiecza przyłącze. Po odkręceniu kapturka przepływ oleju jest swobodny.  Dostępne gwinty : metryczne, calowe (BSP), stożkowe NPT. Przyłącza pomiarowe występują w dwóch wersjach :  z gwintem zewnętrznym ( najpopularniejsze ) z gwintem wewnętrznym ( nakrętką ).
