Metalowa sprężyna ochronna Ø52mm, drut 3mm

Czym jest metalowa sprężyna ochronna do węży hydraulicznych

Metalowa sprężyna ochronna FI 52,5 mm wykonana z drutu o średnicy 2,5 mm jest elementem zabezpieczającym stosowanym w instalacjach hydrauliki siłowej. Jej zadaniem jest ochrona węży hydraulicznych oraz przewodów hydraulicznych przed uszkodzeniami mechanicznymi, nadmiernym zginaniem oraz ścieraniem podczas pracy układu hydraulicznego. W instalacjach hydraulicznych węże często pracują w trudnych warunkach. Są narażone na kontakt z elementami konstrukcyjnymi maszyny, ostre krawędzie, ruchome części oraz wysokie temperatury. Metalowa sprężyna ochronna działa jak elastyczna osłona, która zabezpiecza przewód przed zgnieceniem i przetarciem, wydłużając jego żywotność oraz zwiększając bezpieczeństwo pracy całego układu hydraulicznego. Tego typu zabezpieczenia są powszechnie stosowane w maszynach rolniczych, budowlanych, leśnych oraz w przemyśle, gdzie przewody hydrauliczne pracują w ruchu lub w miejscach narażonych na intensywne obciążenia mechaniczne.

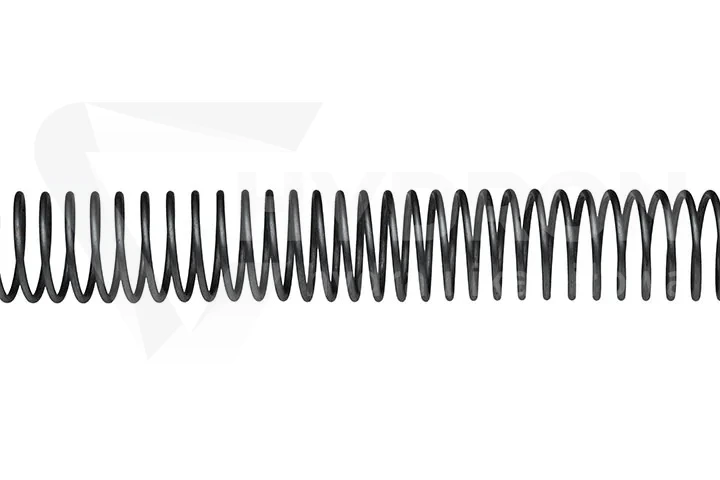

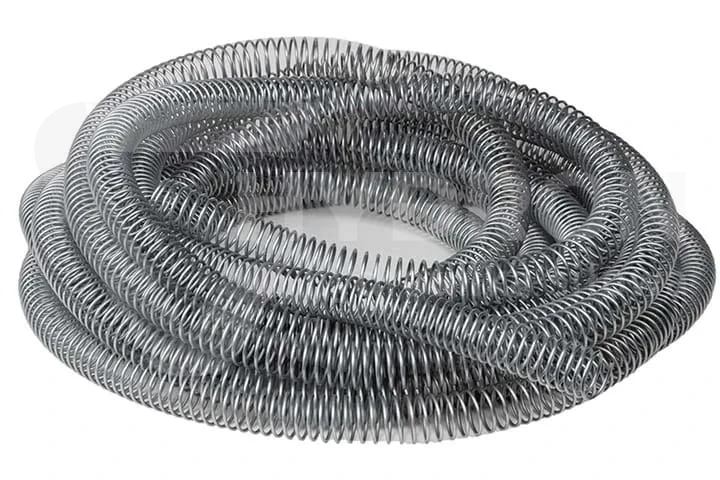

Budowa i konstrukcja sprężyny ochronnej

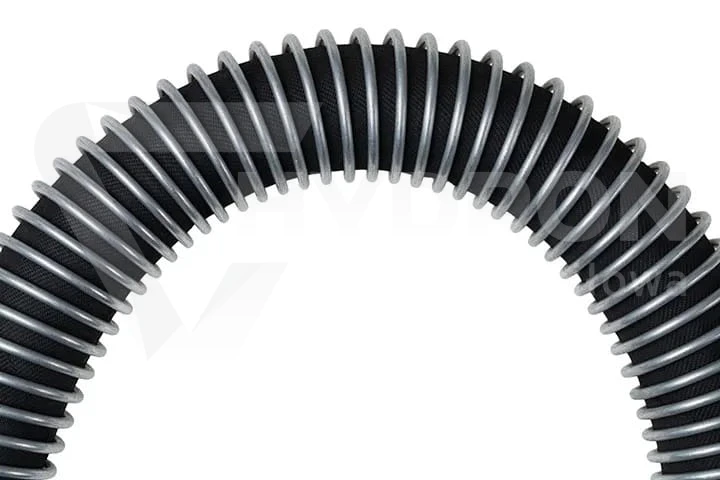

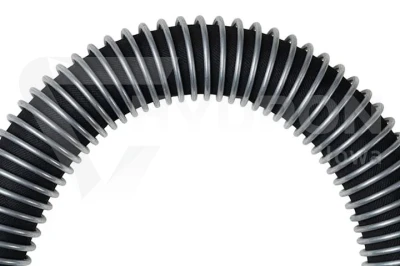

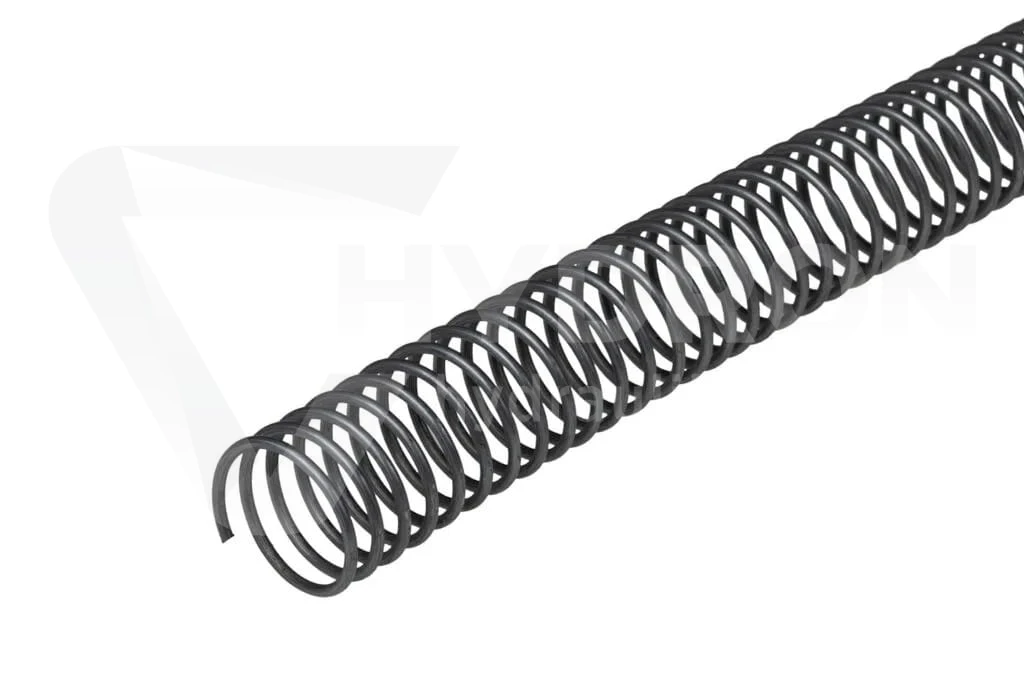

Sprężyna ochronna wykonana jest ze stalowego drutu o średnicy 2,5 mm, który został odpowiednio uformowany w spiralną konstrukcję. Taka budowa zapewnia bardzo dobrą elastyczność oraz wysoką odporność na obciążenia mechaniczne. Spiralna forma sprężyny powoduje, że element idealnie dopasowuje się do kształtu przewodu hydraulicznego. Sprężyna może być łatwo nasunięta na wąż hydrauliczny i dopasowuje się do jego średnicy zewnętrznej. Dzięki temu nie ogranicza pracy przewodu ani jego naturalnych ruchów podczas pracy instalacji. Metalowa sprężyna ochronna pełni funkcję bariery mechanicznej. W momencie kontaktu węża z konstrukcją maszyny lub elementami instalacji to właśnie sprężyna przejmuje obciążenia mechaniczne. Dzięki temu sam przewód hydrauliczny pozostaje chroniony przed przetarciem lub uszkodzeniem. Tego typu rozwiązanie jest szczególnie przydatne w instalacjach, w których przewody hydrauliczne znajdują się w pobliżu elementów takich jak złączki hydrauliczne, szybkozłącza hydrauliczne, rozdzielacze lub inne komponenty instalacji hydraulicznej.

Zasada działania w instalacji hydraulicznej

Sprężyna ochronna działa jako zewnętrzna osłona przewodu hydraulicznego. Jej spiralna konstrukcja umożliwia elastyczne dopasowanie do przewodu oraz swobodną pracę węża podczas ruchu maszyny. Podczas pracy układu hydraulicznego przewody hydrauliczne mogą się zginać, skręcać oraz przesuwać. Jeżeli wąż hydrauliczny ociera się o element konstrukcyjny maszyny, metalowa sprężyna przejmuje siłę tarcia. W efekcie ogranicza zużycie gumowej powłoki węża. Dodatkowo sprężyna chroni przewód przed nadmiernym zgięciem. Zbyt mały promień gięcia węża hydraulicznego może prowadzić do jego uszkodzenia lub ograniczenia przepływu medium roboczego. Sprężyna stabilizuje przewód i zapobiega jego załamaniu. Dzięki temu instalacja hydrauliczna pracuje stabilniej, a ryzyko awarii spowodowanej uszkodzeniem przewodu hydraulicznego jest znacznie mniejsze.

Normy i standardy stosowane w hydraulice siłowej

Elementy ochronne stosowane w instalacjach hydrauliki siłowej nie zawsze posiadają dedykowane normy konstrukcyjne, jednak ich stosowanie wynika z praktyk eksploatacyjnych stosowanych w przemyśle hydraulicznym. Węże hydrauliczne, które są chronione sprężynami ochronnymi, produkowane są najczęściej zgodnie z normami:

• DIN EN 853
• DIN EN 856
• ISO 1436
• SAE 100R

Normy te określają parametry wytrzymałościowe przewodów hydraulicznych, ich odporność na ciśnienie robocze, temperaturę oraz warunki pracy. Stosowanie dodatkowych elementów ochronnych, takich jak sprężyny ochronne, pozwala zachować parametry przewodów przez dłuższy czas eksploatacji.

Zastosowanie metalowej sprężyny ochronnej

Metalowe sprężyny ochronne znajdują zastosowanie w wielu typach instalacji hydraulicznych, w których przewody hydrauliczne narażone są na uszkodzenia mechaniczne. Najczęściej stosuje się je w maszynach rolniczych, takich jak ciągniki, przyczepy rolnicze czy maszyny uprawowe. W tego typu urządzeniach przewody hydrauliczne pracują w dynamicznych warunkach i często znajdują się w pobliżu ruchomych elementów konstrukcyjnych. Sprężyny ochronne stosowane są również w maszynach budowlanych, takich jak koparki, ładowarki czy podnośniki hydrauliczne. W tych urządzeniach przewody hydrauliczne często pracują w warunkach dużych obciążeń mechanicznych oraz intensywnego ruchu. W przemyśle sprężyny ochronne stosuje się w instalacjach hydraulicznych maszyn produkcyjnych oraz w układach transportu hydraulicznego medium roboczego. Elementy te są również powszechnie stosowane w serwisach hydrauliki siłowej podczas regeneracji i produkcji przewodów hydraulicznych.

Różnice względem innych zabezpieczeń przewodów hydraulicznych

Na rynku dostępnych jest wiele różnych rozwiązań chroniących przewody hydrauliczne. Metalowe sprężyny ochronne wyróżniają się bardzo dużą odpornością mechaniczną oraz długą żywotnością. W porównaniu do osłon plastikowych lub spiral z tworzywa sztucznego, sprężyny metalowe są znacznie bardziej odporne na uszkodzenia mechaniczne oraz wysokie temperatury. Plastikowe osłony stosuje się głównie w instalacjach o mniejszych obciążeniach mechanicznych. Natomiast metalowe sprężyny ochronne są przeznaczone do pracy w trudnych warunkach przemysłowych oraz w hydraulice mobilnej. Wybór odpowiedniego zabezpieczenia zależy od średnicy węża hydraulicznego, miejsca jego montażu oraz warunków pracy instalacji hydraulicznej.

Najczęstsze błędy przy doborze sprężyn ochronnych

Jednym z najczęstszych błędów jest niewłaściwy dobór średnicy sprężyny ochronnej. Sprężyna powinna być dopasowana do średnicy zewnętrznej przewodu hydraulicznego. Zbyt mała sprężyna może utrudniać montaż, natomiast zbyt duża nie będzie stabilnie chronić przewodu. Kolejnym błędem jest stosowanie sprężyn o zbyt małej grubości drutu w instalacjach o dużych obciążeniach mechanicznych. W takich przypadkach sprężyna może ulec odkształceniu lub nie zapewni wystarczającej ochrony. Błędem jest również brak stosowania osłon w miejscach szczególnie narażonych na przetarcia przewodów hydraulicznych, takich jak okolice szybkozłączy hydraulicznych, rozdzielaczy czy elementów konstrukcyjnych maszyn.

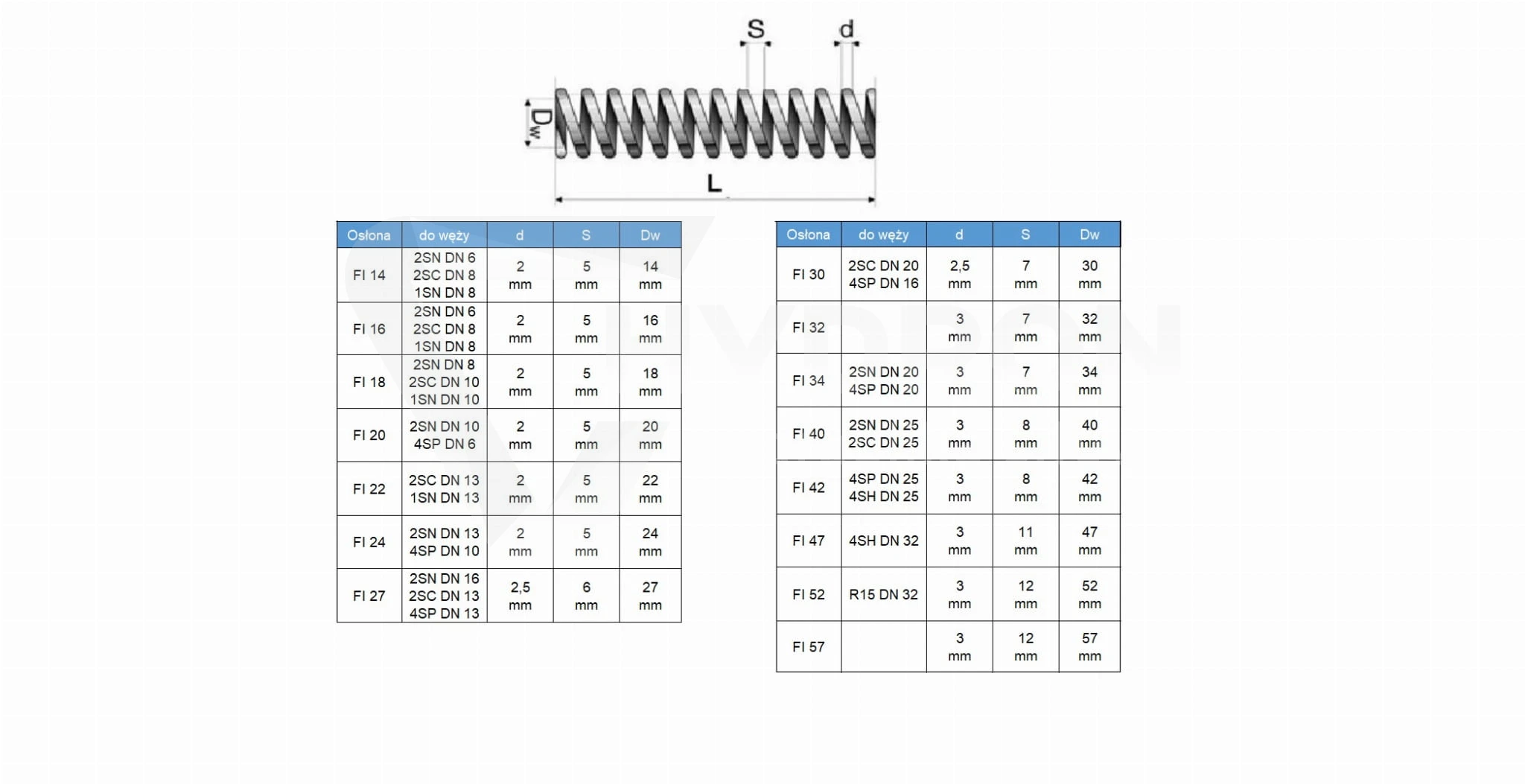

Parametry techniczne

• Średnica wewnętrzna sprężyny: 52,5 mm
• Średnica drutu: 2,5 mm
• Materiał wykonania: stal
• Typ konstrukcji: spiralna sprężyna ochronna
• Zastosowanie: ochrona przewodów hydraulicznych
• Środowisko pracy: instalacje hydrauliki siłowej

FAQ

Czy metalowa sprężyna ochronna pasuje do każdego węża hydraulicznego?
Nie. Sprężyna musi być dopasowana do średnicy zewnętrznej przewodu hydraulicznego. W tym przypadku przeznaczona jest do węży o średnicy około 52,5 mm.

Czy sprężyna ochronna zabezpiecza przewód przed zgnieceniem?
Tak. Sprężyna chroni wąż hydrauliczny przed nadmiernym zgięciem, zgnieceniem oraz przetarciem podczas pracy instalacji hydraulicznej.

Czy sprężyna ochronna może pracować w maszynach rolniczych?
Tak. Sprężyny ochronne są często stosowane w maszynach rolniczych, budowlanych oraz przemysłowych.

Czy montaż sprężyny ochronnej jest trudny?
Nie. Sprężynę wystarczy nasunąć na przewód hydrauliczny podczas montażu lub produkcji przewodu.

Czy sprężyny ochronne wydłużają żywotność węży hydraulicznych?
Tak. Ochrona przed przetarciem i uszkodzeniami mechanicznymi znacząco wydłuża czas eksploatacji przewodów hydraulicznych.
