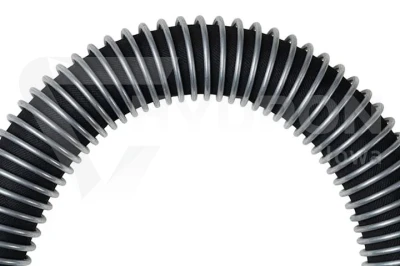

Osłona spiralna stalowa 33 mm do węża DN20 4SP/SH

Osłona spiralna stalowa 33 mm przeznaczona do węży hydraulicznych DN20 w wykonaniu 4SP oraz 4SH jest elementem zabezpieczającym stosowanym w instalacjach hydrauliki siłowej. Jej zadaniem jest ochrona przewodów hydraulicznych przed uszkodzeniami mechanicznymi, ścieraniem, zgnieceniem oraz nadmiernym zginaniem podczas pracy układu hydraulicznego. W instalacjach hydraulicznych węże często pracują w trudnych warunkach środowiskowych, gdzie narażone są na kontakt z ostrymi elementami konstrukcji maszyn, ruchomymi częściami czy zanieczyszczeniami. Zastosowanie stalowej spirali ochronnej znacząco wydłuża żywotność przewodów oraz poprawia bezpieczeństwo pracy całego układu hydraulicznego. Spiralna osłona stalowa jest szczególnie często stosowana w instalacjach, w których pracują węże hydrauliczne wysokociśnieniowe, przewody zasilające siłowniki hydrauliczne, instalacje przy rozdzielaczach hydraulicznych oraz w miejscach narażonych na intensywne tarcie lub uderzenia.

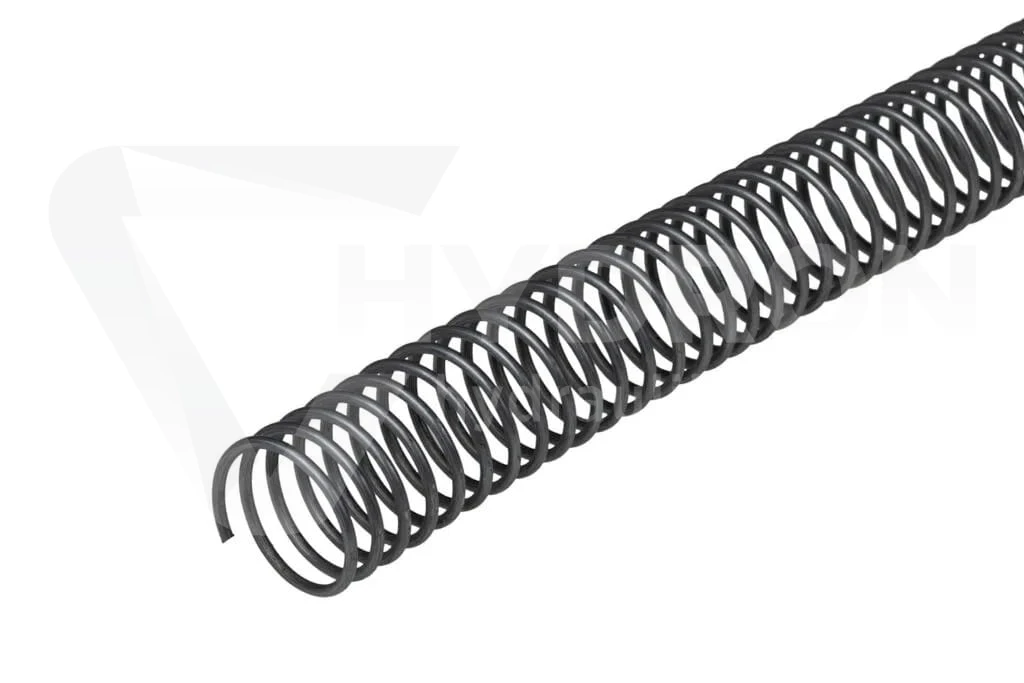

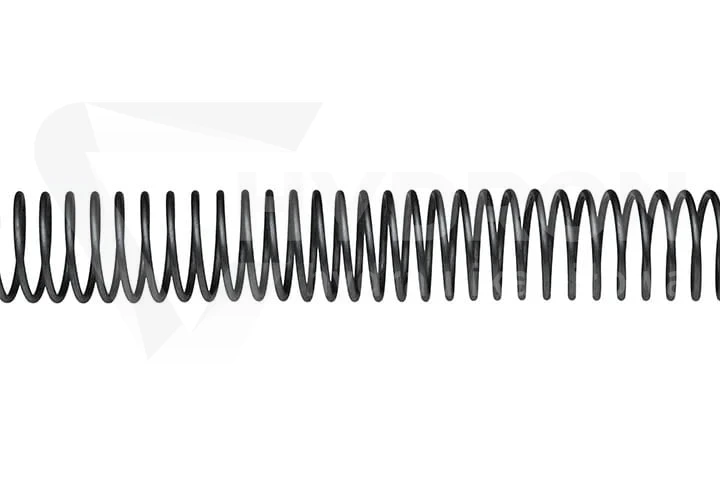

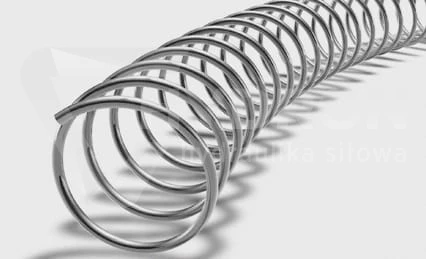

Budowa i konstrukcja osłony spiralnej stalowej

Osłona spiralna wykonana jest z wytrzymałego drutu stalowego formowanego w spiralę o odpowiedniej średnicy wewnętrznej dopasowanej do przewodów hydraulicznych DN20. Spiralna konstrukcja pozwala na łatwy montaż na gotowym przewodzie hydraulicznym bez konieczności jego demontażu z instalacji. Dzięki temu element ten może być stosowany zarówno podczas budowy nowych instalacji hydraulicznych, jak i przy modernizacji już istniejących układów. Drut stalowy stosowany do produkcji spiral ochronnych charakteryzuje się bardzo wysoką odpornością na ścieranie oraz uszkodzenia mechaniczne. Spiralny kształt pozwala na zachowanie elastyczności przewodu, co jest szczególnie ważne w instalacjach hydrauliki mobilnej, gdzie przewody pracują w ruchu. Osłony stalowe tego typu stosuje się często razem z takimi elementami instalacji jak przewody hydrauliczne, złączki hydrauliczne oraz szybkozłącza hydrauliczne, które tworzą kompletny układ transportu medium roboczego.

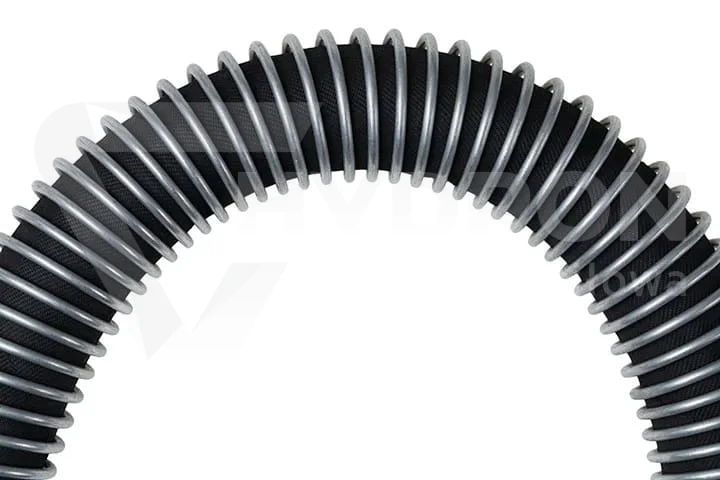

Zasada działania osłony spiralnej w instalacji hydraulicznej

Zadaniem osłony spiralnej stalowej jest przejęcie obciążeń mechanicznych działających na przewód hydrauliczny. W trakcie pracy maszyny przewody hydrauliczne mogą ocierać się o elementy konstrukcyjne, ramy maszyn, elementy stalowe czy inne przewody. Bez odpowiedniego zabezpieczenia prowadzi to do stopniowego przecierania zewnętrznej warstwy węża. Spirala stalowa działa jak bariera ochronna pomiędzy powierzchnią przewodu a otoczeniem. Wszelkie tarcie oraz uderzenia przejmowane są przez drut spiralny, dzięki czemu struktura węża hydraulicznego pozostaje nienaruszona. W rezultacie zmniejsza się ryzyko uszkodzenia przewodu, wycieku oleju hydraulicznego oraz przestoju maszyny. Spiralna konstrukcja osłony pozwala również na swobodną pracę przewodu podczas jego zginania. Ochrona nie blokuje elastyczności węża, co jest szczególnie ważne w instalacjach hydrauliki mobilnej stosowanych w maszynach rolniczych i budowlanych.

Normy i standardy stosowane w hydraulice siłowej

Choć same spirale ochronne nie zawsze posiadają dedykowaną normę produkcyjną, ich zastosowanie jest bezpośrednio związane ze standardami obowiązującymi dla przewodów hydraulicznych. Węże DN20 stosowane w instalacjach hydrauliki siłowej produkowane są najczęściej zgodnie z normami:

• EN 856 4SP
• EN 856 4SH
• ISO 1436
• SAE 100 R12 / R13 / R15

Normy te określają między innymi:

• ciśnienie robocze przewodów hydraulicznych
• minimalne promienie gięcia
• odporność na temperaturę
• konstrukcję oplotów stalowych

Zastosowanie spirali ochronnych jest powszechną praktyką w instalacjach pracujących pod wysokim ciśnieniem, gdzie uszkodzenie przewodu hydraulicznego mogłoby prowadzić do poważnych awarii.

Zastosowanie osłony spiralnej stalowej

Spiralne osłony stalowe o średnicy 33 mm stosowane są głównie do zabezpieczania przewodów hydraulicznych DN20 używanych w instalacjach wysokociśnieniowych. Element ten znajduje szerokie zastosowanie w wielu sektorach przemysłu oraz w hydraulice mobilnej. Osłony tego typu spotykane są w instalacjach hydraulicznych maszyn rolniczych takich jak ciągniki, opryskiwacze, ładowacze czy prasy rolnicze. W sektorze budowlanym stosuje się je w koparkach, ładowarkach, spycharkach oraz maszynach drogowych. Spirale ochronne montowane są także w instalacjach przemysłowych, gdzie przewody hydrauliczne pracują w pobliżu elementów konstrukcyjnych maszyn produkcyjnych. W serwisach hydrauliki siłowej spiralne osłony stalowe montowane są również na nowych przewodach hydraulicznych przygotowywanych do pracy w trudnych warunkach eksploatacyjnych.

Różnice pomiędzy osłonami spiralnymi stalowymi a plastikowymi

Na rynku dostępne są różne typy zabezpieczeń przewodów hydraulicznych. Najczęściej spotykane są osłony spiralne wykonane z tworzywa sztucznego oraz spirale stalowe. Spiralne osłony z tworzywa sztucznego zapewniają dobrą ochronę przed ścieraniem i są lekkie, jednak w warunkach intensywnej eksploatacji mogą ulec szybkiemu zużyciu. Spirale stalowe charakteryzują się znacznie wyższą odpornością mechaniczną oraz lepiej chronią przewody przed uderzeniami i zgnieceniem. Z tego powodu stalowe spirale ochronne stosowane są najczęściej w instalacjach o wysokim obciążeniu mechanicznym, gdzie przewody hydrauliczne pracują w ciężkich warunkach.

Najczęstsze błędy przy doborze osłony spiralnej

Jednym z najczęściej spotykanych błędów jest niewłaściwy dobór średnicy spirali ochronnej. Osłona powinna być dopasowana do średnicy zewnętrznej węża hydraulicznego. Zbyt mała spirala utrudni montaż, natomiast zbyt duża nie zapewni odpowiedniego poziomu ochrony. Drugim błędem jest stosowanie osłon plastikowych w instalacjach o bardzo dużych obciążeniach mechanicznych. W takich przypadkach znacznie lepszym rozwiązaniem jest zastosowanie spirali stalowej. Należy również pamiętać, że osłony spiralne chronią przewody przed uszkodzeniami mechanicznymi, jednak nie zastępują prawidłowego prowadzenia przewodów hydraulicznych w instalacji.

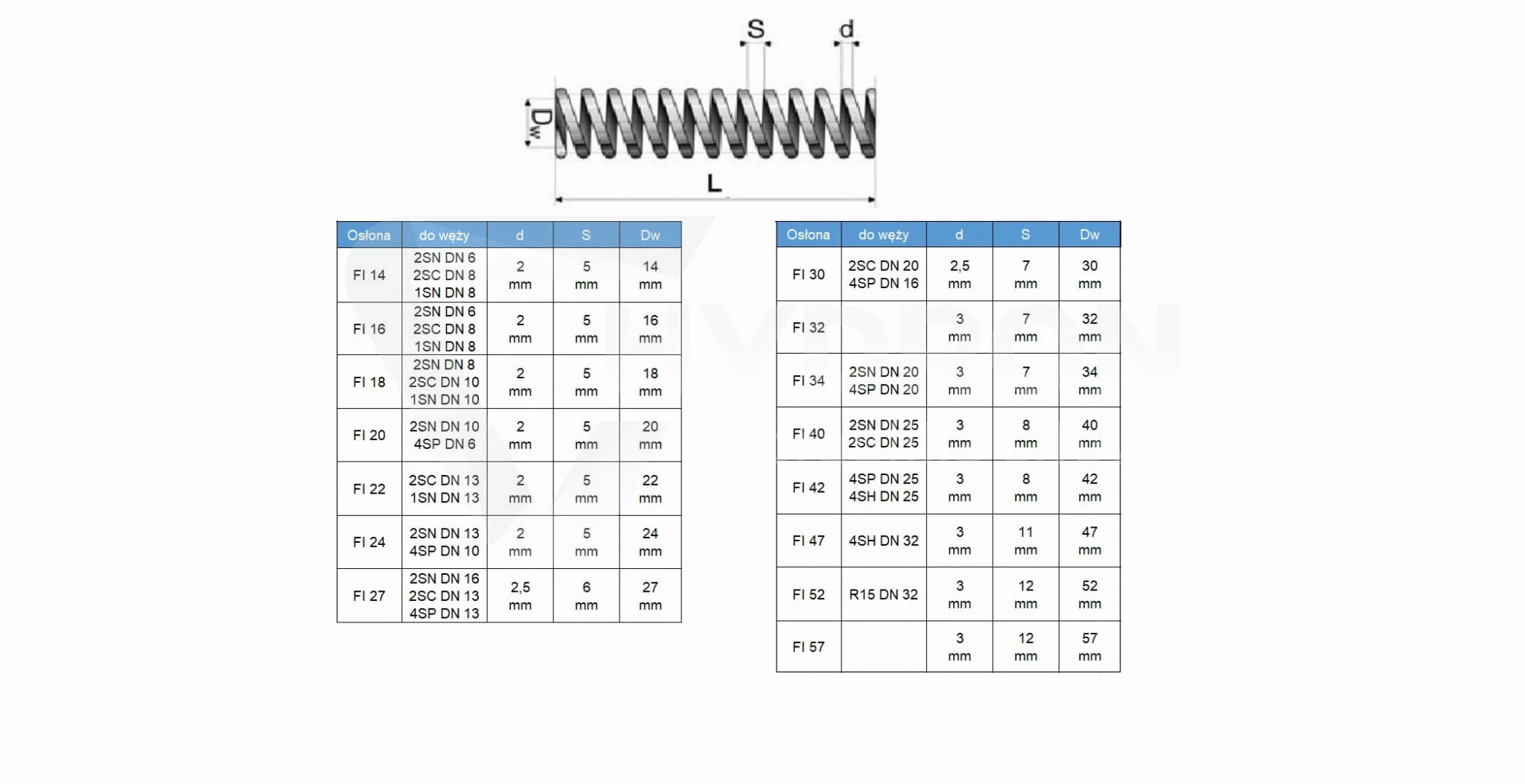

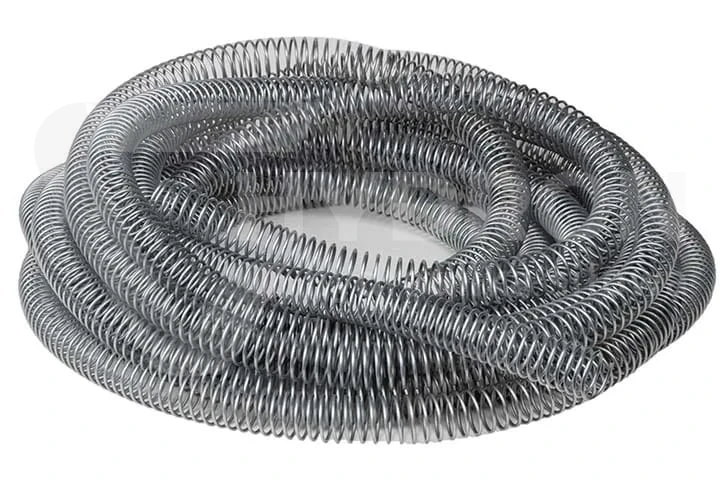

Parametry techniczne

• Typ produktu: stalowa osłona spiralna do węży hydraulicznych
• Średnica spirali: 33 mm
• Przeznaczenie: węże hydrauliczne DN20
• Kompatybilność: przewody hydrauliczne 4SP / 4SH
• Materiał wykonania: stal sprężynowa
• Zastosowanie: ochrona mechaniczna przewodów hydraulicznych
• Rodzaj konstrukcji: spirala stalowa

Do czego służy osłona spiralna na węże:

• Umożliwia zabezpieczanie mechaniczne i montaż (wiązkowanie) większości przewodów hydraulicznych
• Doskonała pamięć obkurczania pozwalająca zmaksymalizować stopień osłony węża
• Wyjątkowo odporny na pękanie
• Wysoka odporność na ścieranie
• Odporny na promieniowanie UV
• Zapewnia łatwy montaż
• Można stosować w temperaturach od -65°C do 90°C, chwilowo +100°C
• Można nim zabezpieczać pojedyncze przewody oraz wiązki przewodów
• Sprawdzony w warunkach uciążliwych
• Dostarczany zwinięty w wygodnym opakowaniu kartonowym
• Wąż standardowy dostarczany jest w 10 m rolkach


AQ

Czy osłona spiralna stalowa pasuje do wszystkich węży DN20?
Osłona spiralna o średnicy 33 mm jest przeznaczona do węży hydraulicznych DN20. Przed montażem warto sprawdzić średnicę zewnętrzną przewodu, aby dobrać właściwy rozmiar spirali.

Czy osłonę spiralną można zamontować na gotowym przewodzie hydraulicznym?
Tak. Spiralna konstrukcja pozwala na montaż osłony na przewodzie już zamontowanym w instalacji hydraulicznej bez konieczności jego demontażu.

Czy spirala stalowa chroni przewód hydrauliczny przed przetarciem?
Tak. Spirala przejmuje tarcie i uderzenia działające na przewód hydrauliczny, dzięki czemu chroni jego zewnętrzną warstwę przed uszkodzeniami.

Czy osłona spiralna ogranicza elastyczność przewodu hydraulicznego?
Nie. Spiralna konstrukcja pozwala na zachowanie elastyczności przewodu i nie wpływa znacząco na jego promień gięcia.

Gdzie najczęściej stosuje się spiralne osłony stalowe?
Spirale ochronne stosowane są w instalacjach hydrauliki mobilnej, maszynach rolniczych, budowlanych oraz w instalacjach przemysłowych.
