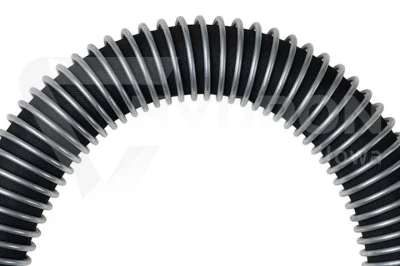

Osłona spiralna stalowa 48 mm do węża DN32 4SP/SH

Czym jest osłona spiralna stalowa do węży hydraulicznych

Osłona spiralna stalowa 48 mm przeznaczona do węży hydraulicznych DN32 typu 4SP i 4SH jest elementem ochronnym stosowanym w instalacjach hydrauliki siłowej. Jej zadaniem jest zabezpieczenie przewodów hydraulicznych przed uszkodzeniami mechanicznymi, ścieraniem oraz zaginaniem w trakcie pracy instalacji hydraulicznej. W układach hydraulicznych przewody pracują często w trudnych warunkach – w maszynach budowlanych, rolniczych czy przemysłowych. Węże hydrauliczne są narażone na kontakt z elementami konstrukcyjnymi maszyny, ruchome części, kamienie, metalowe krawędzie lub inne przewody. Osłona spiralna stalowa działa jak pancerz ochronny, który chroni przewód przed przetarciem oraz wydłuża jego żywotność. Produkt stosowany jest przede wszystkim w instalacjach hydrauliki siłowej, gdzie pracują węże hydrauliczne wysokociśnieniowe, szczególnie w standardach takich jak 4SP oraz 4SH, które przenoszą bardzo wysokie ciśnienia robocze.

Oplot do węży hydraulicznych

Węże hydrauliczne typu 4SP i 4SH, do których stosowana jest osłona spiralna stalowa 48 mm dla przewodów DN32, posiadają wewnętrzne wzmocnienie w postaci wielowarstwowego oplotu stalowego. Oplot do węży hydraulicznych stanowi warstwę nośną przewodu i odpowiada za przenoszenie wysokiego ciśnienia roboczego w układzie hydraulicznym. W przypadku przewodów wysokociśnieniowych o dużej średnicy, takich jak DN32, stosuje się kilka warstw drutu stalowego ułożonego w formie oplotu lub spirali, co zapewnia wysoką odporność na pulsacje ciśnienia oraz obciążenia występujące w maszynach rolniczych, budowlanych i przemysłowych. Mimo bardzo wytrzymałej konstrukcji przewodu, zewnętrzna warstwa węża może być narażona na ścieranie lub uszkodzenia mechaniczne, dlatego w praktyce często stosuje się dodatkowe zabezpieczenie w postaci stalowych oplotu do weży hydraulicznych, spiralnych chroniących przewód podczas pracy instalacji hydraulicznej.

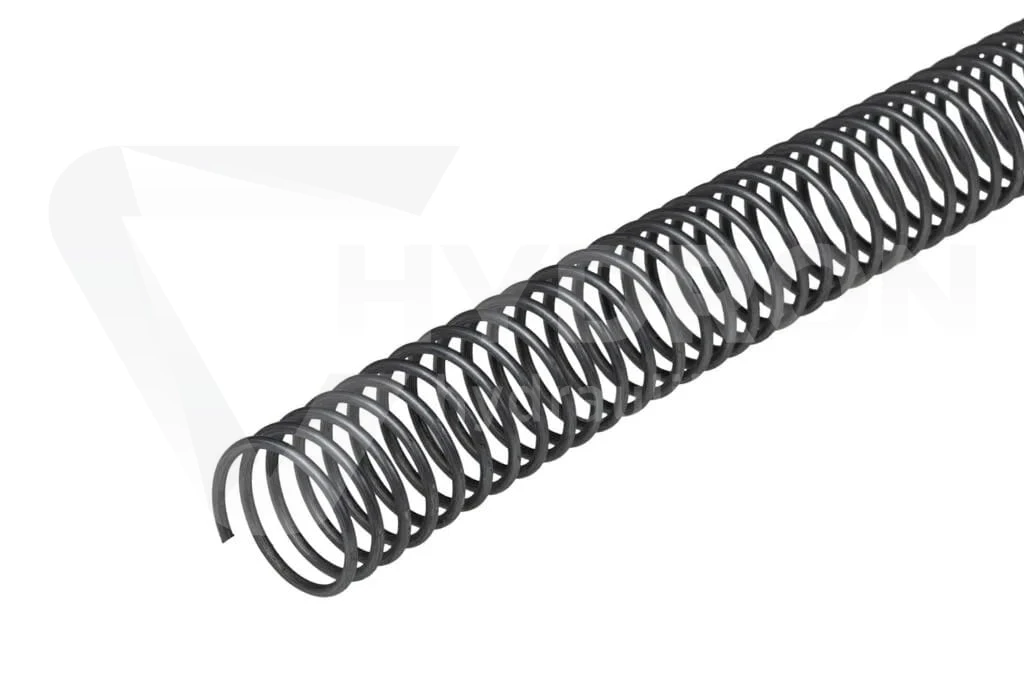

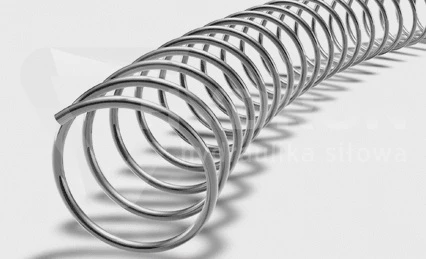

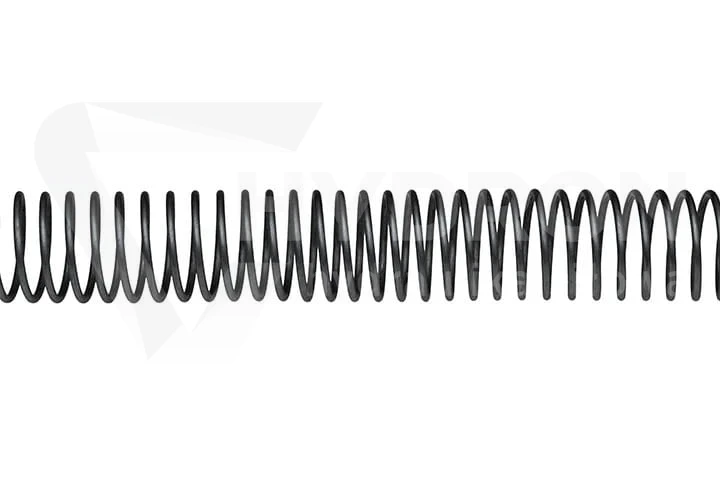

Budowa i konstrukcja osłony spiralnej stalowej

Osłona wykonana jest z wysokiej jakości stali sprężynowej, która została odpowiednio uformowana w spiralę. Taka konstrukcja pozwala na bardzo łatwe montowanie osłony na przewodzie hydraulicznym bez konieczności demontażu końcówek lub złączek hydraulicznych. Spiralna konstrukcja posiada kilka istotnych zalet. Przede wszystkim zapewnia wysoką odporność na ścieranie, ponieważ stalowy drut tworzy barierę ochronną pomiędzy przewodem a otoczeniem. Dodatkowo sprężynowa forma pozwala na zachowanie elastyczności przewodu, dzięki czemu instalacja hydrauliczna może pracować bez ograniczania ruchu przewodów. Osłona o średnicy 48 mm została zaprojektowana do zabezpieczania węży hydraulicznych o średnicy DN32, które najczęściej stosowane są w instalacjach o dużych przepływach medium roboczego.

Materiał stalowy zapewnia bardzo dużą odporność na:

• uszkodzenia mechaniczne

• ścieranie

• uderzenia

• działanie oleju hydraulicznego

• warunki atmosferyczne

Dzięki temu osłona może być stosowana zarówno w instalacjach wewnętrznych, jak i w hydraulice mobilnej pracującej w terenie.

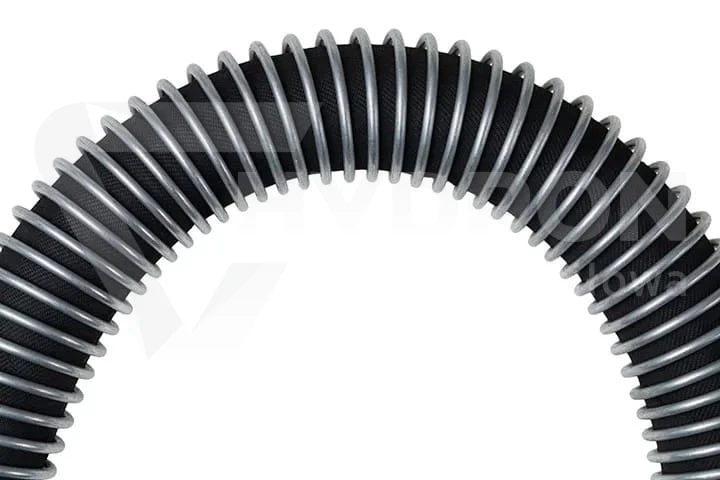

Zasada działania osłony spiralnej w instalacji hydraulicznej

Osłona spiralna działa jako element ochronny, który przejmuje na siebie obciążenia mechaniczne działające na przewód hydrauliczny. W praktyce oznacza to, że wszelkie tarcia, uderzenia czy naciski oddziałują na stalową spiralę zamiast bezpośrednio na wąż hydrauliczny. Podczas pracy układu hydraulicznego przewody mogą się przemieszczać, wyginać oraz ocierać o elementy konstrukcji maszyny. Spiralna konstrukcja osłony powoduje, że przewód nie jest narażony na bezpośredni kontakt z ostrymi krawędziami lub elementami metalowymi. Dodatkowo osłona poprawia prowadzenie przewodów w instalacji hydraulicznej. W wielu przypadkach stosuje się ją również do stabilizacji przewodów w miejscach o dużych drganiach lub w miejscach, gdzie występuje ryzyko zagięcia przewodu.

Normy i standardy stosowane w hydraulice siłowej

Osłony spiralne do przewodów hydraulicznych nie posiadają jednej uniwersalnej normy produkcyjnej, jednak stosowane są w instalacjach zgodnych z wieloma standardami branżowymi dotyczącymi węży hydraulicznych. Najczęściej spotykane normy dotyczące przewodów hydraulicznych to między innymi:

• DIN EN 856 – standard dla węży typu 4SP i 4SH

• ISO 18752 – standard węży hydraulicznych wysokociśnieniowych

• SAE 100 – klasyfikacja przewodów hydraulicznych według norm amerykańskich

W przypadku węży DN32 typu 4SP lub 4SH są to przewody przeznaczone do pracy przy bardzo wysokim ciśnieniu roboczym. Właśnie dlatego stosowanie dodatkowych elementów ochronnych takich jak osłony spiralne jest bardzo ważne dla bezpieczeństwa pracy całej instalacji hydraulicznej.

Zastosowanie osłon spiralnych stalowych

Osłony spiralne stalowe znajdują zastosowanie wszędzie tam, gdzie przewody hydrauliczne pracują w trudnych warunkach eksploatacyjnych. Szczególnie często stosowane są w hydraulice mobilnej oraz w maszynach pracujących w terenie.

Typowe zastosowania obejmują:

• maszyny rolnicze takie jak ciągniki, prasy czy ładowacze
• maszyny budowlane takie jak koparki, ładowarki i spycharki
• instalacje hydrauliczne w przemyśle ciężkim
• urządzenia transportu materiałów
• serwisy hydrauliki siłowej oraz produkcję przewodów hydraulicznych

W wielu przypadkach osłony stosuje się także w miejscach, gdzie kilka przewodów biegnie blisko siebie. Spiralna osłona ogranicza wtedy tarcie pomiędzy przewodami oraz zmniejsza ryzyko uszkodzeń.

Różnice względem innych osłon do węży hydraulicznych

Na rynku dostępnych jest kilka typów zabezpieczeń przewodów hydraulicznych. Osłona spiralna stalowa jest jednym z najbardziej wytrzymałych rozwiązań stosowanych w hydraulice siłowej.

Najczęściej spotykane alternatywy to:

• osłony spiralne z tworzywa
• osłony tekstylne
• osłony poliestrowe
• osłony plastikowe

W porównaniu z osłonami z tworzywa sztucznego stalowa spirala charakteryzuje się zdecydowanie większą odpornością na uszkodzenia mechaniczne oraz wyższą trwałością w środowiskach przemysłowych. Osłony z tworzywa są lżejsze i często stosowane w lżejszych instalacjach, natomiast stalowa spirala stosowana jest przede wszystkim w hydraulice ciężkiej, gdzie występują duże obciążenia mechaniczne.

Najczęstsze błędy przy doborze osłony do węży hydraulicznych

Jednym z najczęściej spotykanych problemów przy doborze osłon spiralnych jest nieprawidłowe dopasowanie średnicy osłony do średnicy przewodu hydraulicznego. Osłona powinna być dobrana w taki sposób, aby po zamontowaniu przylegała do przewodu, ale jednocześnie nie powodowała nadmiernego ściskania węża. Zbyt mała osłona może utrudniać montaż i powodować uszkodzenia przewodu. Drugim błędem jest stosowanie zbyt krótkiej osłony w miejscach o dużym ryzyku uszkodzeń mechanicznych. W takich przypadkach najlepiej zabezpieczać cały odcinek przewodu znajdujący się w strefie zagrożenia. Częstym błędem jest również brak stosowania osłon w instalacjach hydrauliki mobilnej. W maszynach rolniczych i budowlanych przewody hydrauliczne pracują w bardzo trudnych warunkach i brak odpowiedniej ochrony znacząco skraca ich żywotność.

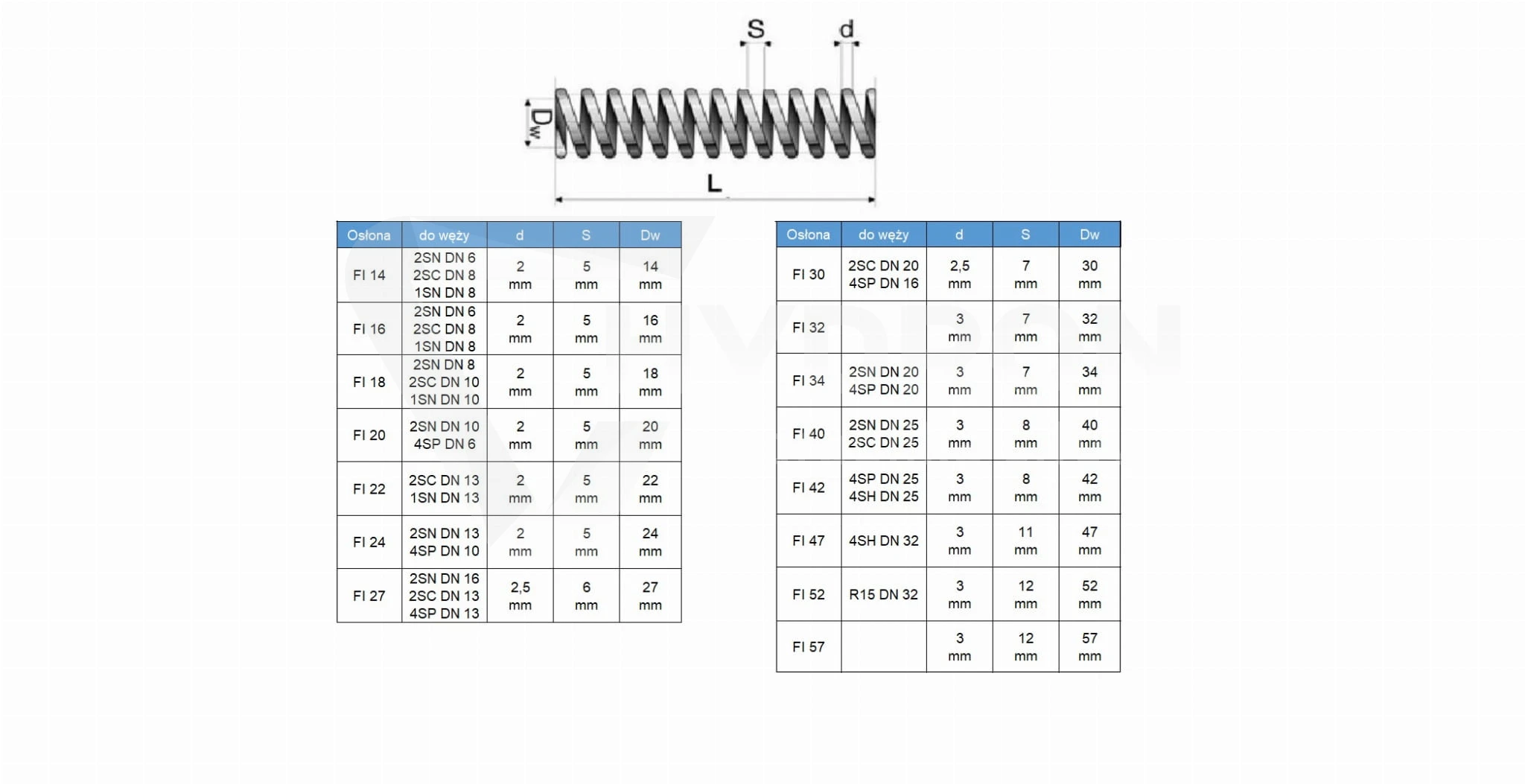

Parametry techniczne

• Średnica osłony: 48 mm
• Przeznaczenie: wąż hydrauliczny DN32
• Typ przewodu: 4SP / 4SH
• Materiał: stal sprężynowa
• Konstrukcja: spirala ochronna
• Zastosowanie: ochrona przewodów hydraulicznych przed uszkodzeniami mechanicznymi

Cechy produktu:

• Umożliwia zabezpieczanie mechaniczne i montaż (wiązkowanie) większości przewodów hydraulicznych
• Doskonała pamięć obkurczania pozwalająca zmaksymalizować stopień osłony węża
• Wyjątkowo odporny na pękanie
• Wysoka odporność na ścieranie
• Odporny na promieniowanie UV
• Zapewnia łatwy montaż
• Można stosować w temperaturach od -65°C do 90°C, chwilowo +100°C
• Można nim zabezpieczać pojedyncze przewody oraz wiązki przewodów
• Sprawdzony w warunkach uciążliwych
• Dostarczany zwinięty w wygodnym opakowaniu kartonowym

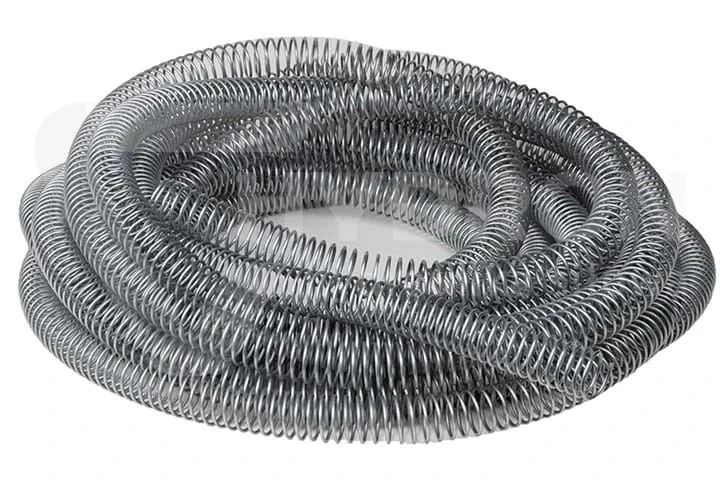

• Wąż standardowy dostarczany jest w 10 m rolkach

FAQ

Czy osłona spiralna stalowa może być montowana na już zakutym przewodzie hydraulicznym?
Tak. Spiralna konstrukcja umożliwia montaż bez konieczności demontażu końcówek hydraulicznych.

Czy osłona stalowa nadaje się do pracy w terenie?
Tak. Stalowa spirala jest bardzo odporna na uszkodzenia mechaniczne i dlatego często stosowana jest w maszynach rolniczych i budowlanych.

Czy osłona stalowa może chronić kilka przewodów jednocześnie?
W praktyce stosuje się ją głównie do pojedynczych przewodów, jednak przy odpowiednim doborze średnicy możliwe jest zabezpieczenie kilku przewodów biegnących razem.

Czy osłona wpływa na elastyczność przewodu hydraulicznego?
Nieznacznie. Spiralna konstrukcja zachowuje elastyczność przewodu i nie ogranicza jego pracy w instalacji hydraulicznej.

Czy osłony spiralne stosuje się tylko w hydraulice siłowej?
Najczęściej stosowane są w hydraulice siłowej, jednak mogą być używane również do ochrony innych przewodów przemysłowych.
