Złączka prosta BB BSP 1/4" / 1/2''

Przejdź do sekcji Opinie

6,63 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/4" BSP
Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Rozmiar gwintu 2 1/2" BSP
Rozmiar gwintu 2 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.67.08.04
Oznaczenie wg VITILLO ARGG0804

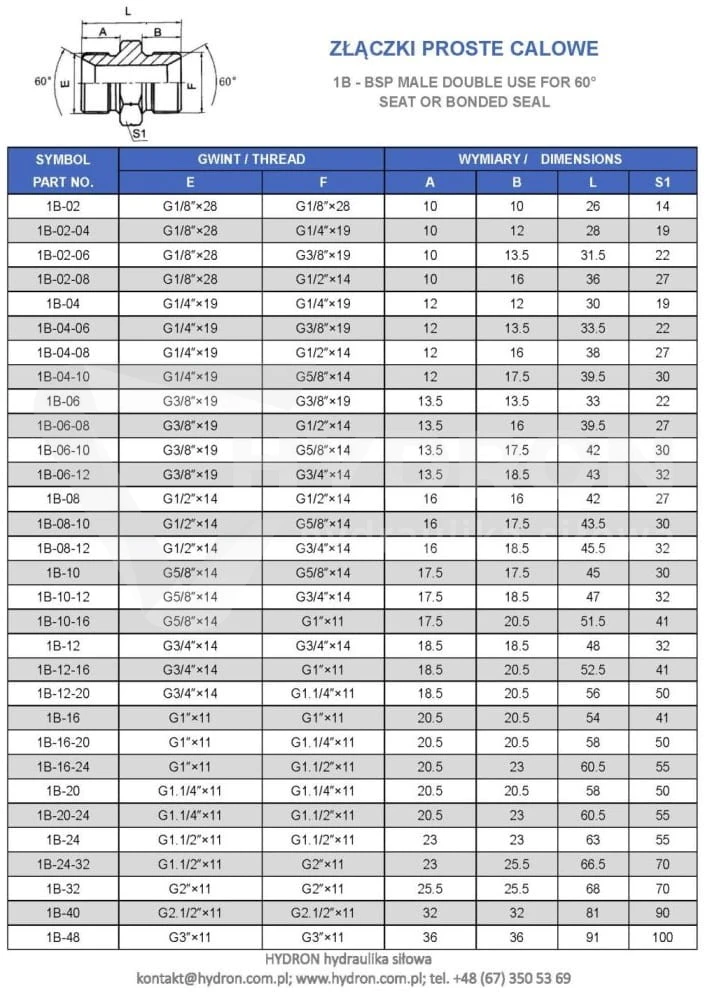

Oznaczenie alternatywne 1B-04-08 / XGR 1/4"-1/2"

Opis

Złączka prosta redukcyjna BB BSP 1/4" / 1/2" 315 bar

Złączka prosta BB BSP 1/4" / 1/2" to stalowa złączka hydrauliczna z dwoma gwintami zewnętrznymi BSP o różnych rozmiarach. Z jednej strony znajduje się gwint BSP 1/4", a z drugiej większy gwint BSP 1/2". Element umożliwia wykonanie bezpośredniego przejścia pomiędzy tymi średnicami bez stosowania kilku dodatkowych adapterów.

Złączka posiada stożek uszczelniający 60°. Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Maksymalne ciśnienie pracy wynosi 315 bar, a zakres temperatury pracy od -20°C do +120°C.

Parametry techniczne złączki BSP 1/4" / 1/2"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj: złączka redukcyjna,
gwint 1: zewnętrzny BSP 1/4",
gwint 2: zewnętrzny BSP 1/2",
wymiar gwintu BSP 1/4": 12,9-13,1 mm zewnętrzny / 11,4-11,9 mm wewnętrzny,
wymiar gwintu BSP 1/2": 20,5-20,9 mm zewnętrzny / 18,6-19,0 mm wewnętrzny,
kąt stożka uszczelniającego: 60°,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma wykonania: BS5200 / ISO 8434-6,
medium: olej hydrauliczny,
przeznaczenie: łączenie elementów instalacji hydraulicznej,
oznaczenie wg Rastelli-Raccordi: 34.67.08.04,
oznaczenie wg Vitillo: ARGG0804,
oznaczenie alternatywne: 1B-04-08 / XGR 1/4"-1/2".

Redukcja BSP 1/4" na BSP 1/2"

Złączka umożliwia bezpośrednie połączenie elementu z gwintem wewnętrznym BSP 1/4" z komponentem posiadającym gwint wewnętrzny BSP 1/2". Oba przyłącza złączki są gwintami zewnętrznymi.

Jednoczęściowa redukcja pozwala ograniczyć liczbę dodatkowych przejściówek i skrócić całe połączenie. Inne kombinacje średnic znajdziesz w kategorii złączki proste i redukcyjne BSP.

Jak rozpoznać gwint BSP 1/4"?

Gwint zewnętrzny BSP 1/4" ma średnicę około 12,9-13,1 mm. Oznaczenie 1/4" jest wartością nominalną, dlatego rzeczywista średnica gwintu nie wynosi 6,35 mm.

Pomiar suwmiarką w okolicy 13 mm jest ważną wskazówką przy identyfikacji BSP 1/4". Dla pewnego doboru warto również sprawdzić skok gwintu i konstrukcję powierzchni uszczelniającej.

Jak rozpoznać gwint BSP 1/2"?

Druga strona złączki posiada gwint zewnętrzny BSP 1/2" o średnicy około 20,5-20,9 mm. Także tutaj oznaczenie calowe ma charakter nominalny.

Jeżeli pomiar gwintu zewnętrznego daje wynik w okolicy 20,7 mm, może to wskazywać na BSP 1/2". Dla potwierdzenia należy dodatkowo zweryfikować skok gwintu.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Podczas doboru współpracujących elementów należy więc zweryfikować nie tylko rozmiary gwintów, ale również konstrukcję powierzchni odpowiedzialnych za szczelność połączenia.

Samo mechaniczne skręcenie dwóch części nie oznacza jeszcze ich pełnej kompatybilności. W prawidłowo dobranym połączeniu powinny być zgodne zarówno gwinty, jak i sposób uszczelnienia.

Ciśnienie pracy 315 bar

Maksymalne ciśnienie pracy podane dla tej redukcji wynosi 315 bar. Parametr należy porównać z rzeczywistym maksymalnym ciśnieniem występującym w instalacji.

Dopuszczalne ciśnienie całego układu wyznacza jego najsłabszy element. Przy kompletowaniu instalacji należy więc sprawdzić także parametry przewodów, końcówek, szybkozłączy, zaworów i pozostałej armatury.

Jeżeli potrzebujesz kompletnego połączenia, sprawdź również zakute przewody hydrauliczne dostępne w HYDRON.

Redukcja 1/2" na 1/4" a przepływ

Przejście z BSP 1/2" na BSP 1/4" oznacza wyraźne zmniejszenie przekroju połączenia. Przy doborze złączki warto więc uwzględnić nie tylko zgodność gwintów, ale również wymagany przepływ medium i średnicę przewodów.

Zbyt mały przekrój w stosunku do wymaganego przepływu może zwiększać prędkość oleju i powodować dodatkowe straty ciśnienia. Dlatego redukcję należy dobierać z uwzględnieniem całego układu hydraulicznego.

Stal automatowa i ocynk z białą pasywacją

Korpus złączki wykonano ze stali automatowej. Powierzchnia została zabezpieczona ocynkiem z białą pasywacją. Jest to wykonanie stosowane w stalowych elementach złącznych przeznaczonych do standardowych układów hydrauliki siłowej.

Materiał powinien być zawsze dobrany do rzeczywistych warunków pracy, medium oraz środowiska, w którym pracuje instalacja.

Temperatura pracy od -20°C do +120°C

Dopuszczalny zakres temperatury pracy złączki wynosi od -20°C do +120°C. Jako medium na karcie produktu wskazany jest olej hydrauliczny.

Przy określaniu dopuszczalnej temperatury całej instalacji należy uwzględnić również parametry przewodów, uszczelnień, zaworów i pozostałych komponentów.

Norma BS5200 / ISO 8434-6

Złączka należy do grupy połączeń BSP wykonanych według BS5200 / ISO 8434-6. Informacja o standardzie pomaga podczas identyfikacji oraz doboru kompatybilnych elementów.

Przy wymianie starej złączki warto porównać oba rozmiary gwintów, ich średnicę, skok oraz sposób wykonania powierzchni uszczelniających.

Zastosowanie złączki BSP 1/4" / 1/2"

Redukcja może być stosowana wszędzie tam, gdzie wymagane jest bezpośrednie przejście pomiędzy przyłączem BSP 1/4" i BSP 1/2". Sprawdza się zarówno przy budowie nowych instalacji, jak i podczas napraw oraz modernizacji istniejących układów.

układy hydrauliki siłowej,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
urządzenia przemysłowe,
agregaty hydrauliczne,
instalacje olejowe,
naprawy i modernizacje układów hydraulicznych.

Oznaczenia zamienne złączki

Przy identyfikacji zamiennika pomocne mogą być oznaczenia katalogowe podane dla tego wariantu:

Rastelli-Raccordi: 34.67.08.04,
Vitillo: ARGG0804,
symbol: 1B-04-08,
oznaczenie alternatywne: XGR 1/4"-1/2".

Przed zastosowaniem odpowiednika należy porównać pełną specyfikację techniczną, a nie wyłącznie symbol katalogowy.

Jak prawidłowo dobrać redukcję BSP 1/4" / 1/2"?

Przed zamówieniem należy potwierdzić najważniejsze parametry:

strona 1: gwint zewnętrzny BSP 1/4",
strona 2: gwint zewnętrzny BSP 1/2",
średnica zewnętrzna BSP 1/4": około 12,9-13,1 mm,
średnica zewnętrzna BSP 1/2": około 20,5-20,9 mm,
stożek uszczelniający: 60°,
maksymalne ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C.

Jeżeli dobierasz złączkę na podstawie starego elementu wymontowanego z maszyny, zmierz oba gwinty suwmiarką i dodatkowo sprawdź ich skok.

Dobór kompletnego przewodu hydraulicznego

Sam rozmiar przyłącza nie wystarcza do prawidłowego wykonania przewodu. Należy dobrać również średnicę wewnętrzną węża, jego konstrukcję, wymagane ciśnienie robocze, długość oraz właściwe zakończenia.

Do przygotowania kompletnego przewodu możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Z jednej strony znajduje się gwint zewnętrzny BSP 1/4", a z drugiej gwint zewnętrzny BSP 1/2".

Czy jest to złączka redukcyjna?

Tak. Złączka umożliwia bezpośrednie przejście pomiędzy BSP 1/4" i BSP 1/2".

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tego produktu wynosi 315 bar.

Jak rozpoznać gwinty BSP 1/4" i BSP 1/2"?

Gwint zewnętrzny BSP 1/4" ma około 12,9-13,1 mm średnicy, natomiast BSP 1/2" około 20,5-20,9 mm. Dla pewnego doboru warto również sprawdzić skok gwintów.

Na co zwrócić uwagę przy doborze tej redukcji?

Należy sprawdzić oba rozmiary gwintów, stożek uszczelniający 60°, wymagane ciśnienie pracy oraz wymagany przepływ w instalacji.
