Podstawa pod siłownik REB15 ENERPAC

Przejdź do sekcji Opinie

1 787,25 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja od 2 do 14 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: ENERPAC (przejdź do produktów)

Czas wysyłki: 10 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Opis

REB15, podstawowe ucho widełkowe do cylindrów 15 ton

Seria : REB

Linie produktów : Narzędzia przemysłowe

Oczko widełkowe – podstawa. Uwaga: Oczko widełkowe nie jest przeznaczone do ciągnięcia.

Zgodność serii cylindrów - RCKompatybilne produkty - RC151, RC152, RC154, RC156, RC158, RC1510, RC1512, RC1514

Wymiary bloku montażowego Wymiar ucha widełkowego A 76 (mm) Wymiar ucha widełkowego B 66 (mm) Wymiar ucha widełkowego C 25 (mm) Wymiar ucha widełkowego D 22 (mm) Wymiar ucha widełkowego E 25 (mm) Wymiar ucha widełkowego F 35 (mm)

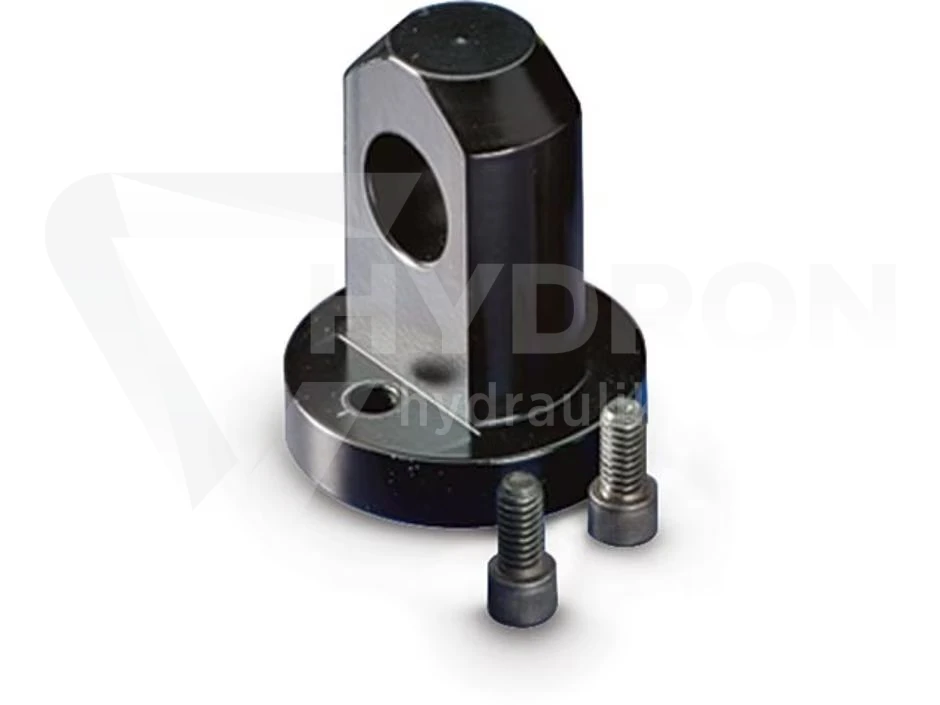

Ucho przegubowe podstawy Enerpac REB15 do siłowników 15 ton

Enerpac REB15 to oryginalne ucho przegubowe podstawy typu Base Clevis Eye, przeznaczone do kompatybilnych siłowników hydraulicznych Enerpac serii RC klasy 15 ton (142 kN). Akcesorium umożliwia wykonanie mechanicznego połączenia sworzniowego pomiędzy podstawą cylindra a konstrukcją maszyny lub urządzenia.

REB15 jest rozwiązaniem stosowanym wtedy, gdy siłownik nie ma pracować jako swobodnie ustawiony cylinder naciskowy, lecz ma zostać zamocowany w konkretnym punkcie konstrukcji. Ucho tworzy przegubowy punkt mocowania po stronie podstawy i pozwala wykorzystać kompatybilny siłownik Enerpac jako element mechanizmu.

Parametry techniczne Enerpac REB15

producent: Enerpac,
model: REB15,
seria akcesorium: REB,
typ produktu: ucho przegubowe podstawy siłownika,
określenie producenta: Base Clevis Eye,
miejsce montażu: podstawa siłownika,
kompatybilna seria siłowników: Enerpac RC,
klasa współpracujących siłowników: 15 ton,
nominalna klasa siły: 142 kN,
wymiar A: 76 mm,
wymiar B: 66 mm,
wymiar C: 25 mm,
wymiar D: 22 mm,
wymiar E: 25 mm,
wymiar F: 35 mm,
Pin-to-Pin przy zastosowaniu odpowiednich uch REB i REP: 78,0 mm + wysokość złożonego siłownika,
śruby montażowe: w zestawie,
wykonanie: oryginalne akcesorium Enerpac.

REB15, mocowanie przegubowe podstawy siłownika

Podstawową funkcją REB15 jest utworzenie punktu mocowania sworzniowego po stronie podstawy siłownika hydraulicznego. Rozwiązanie pozwala połączyć cylinder z odpowiednio zaprojektowanym uchwytem konstrukcji i umożliwić kontrolowany ruch przegubowy w punkcie mocowania.

Ma to znaczenie w maszynach i urządzeniach, w których siłownik stanowi integralną część mechanizmu. Zamiast ustawiania cylindra na płaskiej podstawie jego korpus może zostać mechanicznie połączony z konstrukcją za pomocą ucha REB15.

Do siłowników Enerpac RC klasy 15 ton

Enerpac przypisuje REB15 do kompatybilnych siłowników serii RC klasy 15 ton (142 kN). Oznaczenie tonażowe jest jednak tylko jednym z parametrów potrzebnych do prawidłowego doboru.

Przed zamówieniem należy sprawdzić dokładny symbol posiadanego cylindra. Dzięki temu można potwierdzić zgodność konstrukcji podstawy, punktów mocowania oraz wymiarów z akcesorium REB15.

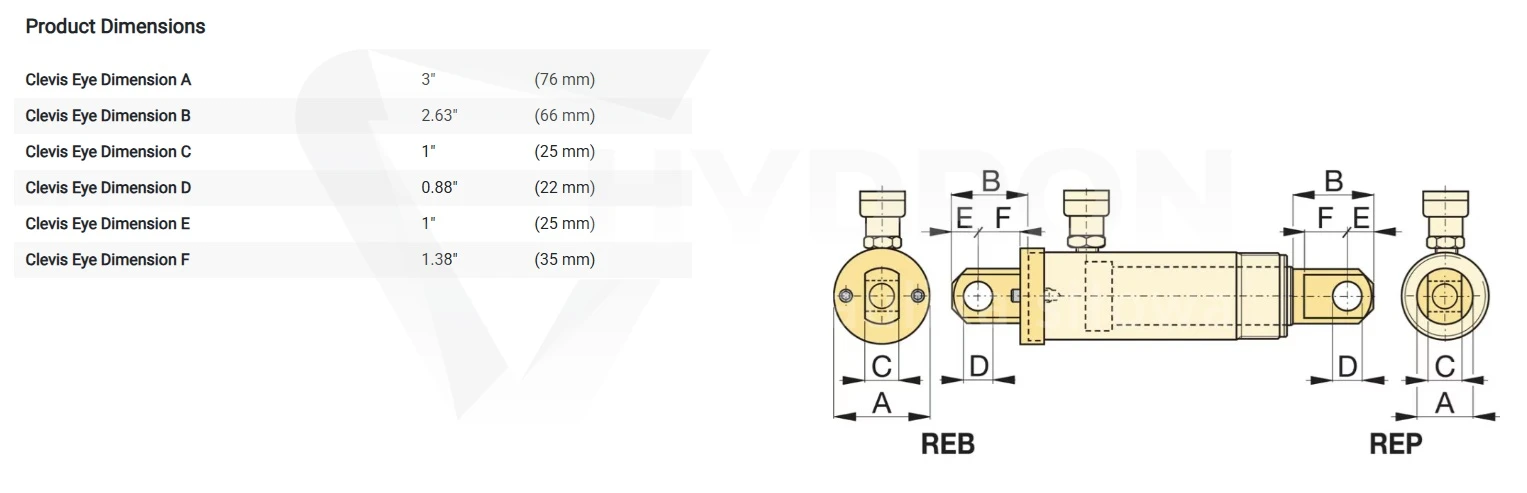

Wymiary ucha przegubowego REB15

Oficjalna dokumentacja Enerpac podaje dla modelu REB15 wymiary: A = 76 mm, B = 66 mm, C = 25 mm, D = 22 mm, E = 25 mm oraz F = 35 mm. Wartości należy interpretować zgodnie z rysunkiem technicznym producenta.

Wymiary są szczególnie istotne podczas projektowania mocowania w maszynie. Pozwalają określić przestrzeń wymaganą dla ucha oraz prawidłowo zaprojektować współpracujący element konstrukcyjny i połączenie sworzniowe.

REB15 a REP10, różnica w miejscu montażu

W systemie akcesoriów Enerpac oznaczenia REB dotyczą uch montowanych po stronie podstawy siłownika, natomiast REP odnoszą się do uch montowanych na tłoku.

Dla siłowników RC klasy 15 ton odpowiednim uchem tłoka wskazanym w tabeli Enerpac jest REP10. Zastosowanie odpowiednio dobranych uch po obu stronach pozwala uzyskać konfigurację z przegubowymi punktami mocowania podstawy i tłoka.

Wymiar Pin-to-Pin

Przy projektowaniu mechanizmu z uchami przegubowymi ważny jest wymiar określany przez Enerpac jako Pin-to-Pin, czyli odległość pomiędzy osiami sworzni po zamontowaniu odpowiednich uch REB i REP.

Dla konfiguracji odpowiadającej REB15 producent podaje wartość bazową 78,0 mm. Do tej wartości należy dodać wysokość siłownika w stanie całkowicie złożonym. Pozwala to określić całkowitą odległość pomiędzy osiami mocowania dla konkretnego modelu cylindra.

Śruby montażowe w komplecie

Według dokumentacji Enerpac śruby montażowe ucha podstawy są dołączone do akcesorium. Użytkownik otrzymuje więc elementy mocujące przewidziane przez producenta dla tego rozwiązania.

Podczas instalacji należy stosować sposób montażu określony dla danego modelu siłownika i przestrzegać zaleceń producenta dotyczących prawidłowego mocowania elementów.

Połączenie sworzniowe w układzie hydraulicznym

Ucho przegubowe umożliwia wykonanie połączenia, które pozwala na ruch kątowy pomiędzy cylindrem a współpracującą konstrukcją. Takie rozwiązanie jest przydatne w mechanizmach, w których położenie siłownika zmienia się wraz z ruchem obsługiwanego elementu.

Geometria całego układu musi jednak zapewniać prawidłowe prowadzenie siłownika. Zastosowanie ucha przegubowego nie oznacza, że cylinder może pracować przy dowolnym obciążeniu bocznym. Siła powinna być przenoszona zgodnie z wymaganiami konkretnego siłownika i całego mechanizmu.

Zastosowanie Enerpac REB15

Ucho podstawy REB15 przeznaczone jest do profesjonalnych konstrukcji wykorzystujących kompatybilne siłowniki hydrauliczne Enerpac serii RC.

maszyny i urządzenia przemysłowe,
mechanizmy wykorzystujące siłowniki hydrauliczne,
specjalistyczne stanowiska montażowe,
urządzenia serwisowe i warsztatowe,
systemy pozycjonowania,
konstrukcje wymagające przegubowego mocowania cylindra,
modernizowane układy hydrauliczne i mechaniczne.

Jak dobrać Enerpac REB15?

Ucha przegubowego nie należy dobierać wyłącznie według tonażu siłownika. Najważniejsza jest zgodność z konkretnym modelem cylindra wskazana przez producenta.

Przed zamówieniem należy sprawdzić:

dokładne oznaczenie siłownika Enerpac,
serię cylindra,
klasę tonażową,
zgodność modelu z REB15,
wymiary ucha według rysunku technicznego,
wymiary współpracującego mocowania,
geometrię całego mechanizmu,
warunki przenoszenia obciążenia przez siłownik.

REB15 nie jest uchem do tłoka

Przy zakupie warto zwrócić uwagę na oznaczenie produktu. Enerpac REB15 jest uchem podstawy, a nie uchem tłoka. Jeżeli wymagane jest wykonanie mocowania po stronie wysuwającego się tłoka, należy dobrać odpowiedni element z grupy REP.

Rozróżnienie to jest istotne, ponieważ oba rodzaje akcesoriów mają inne miejsce montażu oraz inną geometrię. Nie są to elementy, które można stosować zamiennie.

Oryginalne akcesorium Enerpac

REB15 jest oryginalnym elementem systemu akcesoriów Enerpac. Został zaprojektowany do współpracy z określonymi cylindrami producenta, dzięki czemu umożliwia rozbudowę siłownika o przegubowy sposób mocowania podstawy.

W zastosowaniach przemysłowych, gdzie siłownik przenosi znaczne obciążenia, prawidłowy dobór elementów mocujących ma szczególne znaczenie. Dlatego przed zastosowaniem REB15 należy potwierdzić kompatybilność z konkretnym cylindrem.

Enerpac REB15 w ofercie HYDRON

HYDRON jest Autoryzowanym Dystrybutorem Enerpac oraz Autoryzowanym Centrum Serwisowym Enerpac. Oferujemy oryginalne siłowniki, pompy, osprzęt i akcesoria do profesjonalnych systemów hydraulicznych.

W przypadku wątpliwości przy doborze REB15 warto podać pełne oznaczenie posiadanego siłownika. Pozwala to zweryfikować kompatybilność akcesorium przed zamówieniem.
