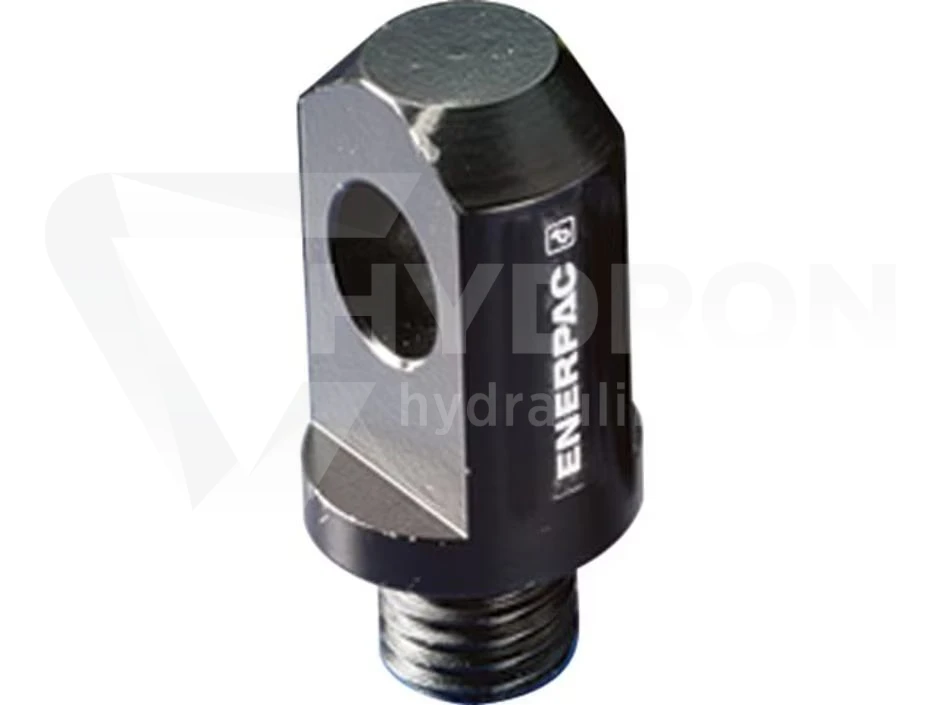

Łącznik uchowy tłoka REP25 ENERPAC

Przejdź do sekcji Opinie

876,53 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja od 2 do 14 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: ENERPAC (przejdź do produktów)

Czas wysyłki: 10 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Opis

REP25, ucho widełkowe tłoka do cylindrów 30 ton

Seria : REP

Linie produktów : Narzędzia przemysłowe

Oczko widełkowe - tłok Uwaga: Oczko widełkowe nie jest przeznaczone do ciągnięcia.

Zgodność serii cylindrów - RCKompatybilne produkty - RC251, RC252, RC254, RC256, RC258, RC2510, RC2512, RC2514, RC308

Wymiar ucha widełkowego A 57 (mm)Wymiar ucha widełkowego B 71 (mm)Wymiar ucha widełkowego C 38 (mm)Wymiar ucha widełkowego D 31 (mm)Wymiar ucha widełkowego E 31 (mm)Wymiar ucha widełkowego F 35 (mm)

Ucho przegubowe tłoka Enerpac REP25 do siłowników 25 i 30 ton

Enerpac REP25 to oryginalne ucho przegubowe typu Plunger Clevis Eye, przeznaczone do montażu na tłoku kompatybilnych siłowników hydraulicznych Enerpac klasy 25 i 30 ton. Akcesorium umożliwia wykonanie mechanicznego połączenia przegubowego pomiędzy tłokiem siłownika a współpracującym elementem konstrukcji lub mechanizmu.

REP25 stosuje się tam, gdzie zamiast standardowego punktu nacisku wymagane jest połączenie sworzniowe. Otwór ucha pozwala połączyć tłok z odpowiednio przygotowanym elementem maszyny, dzięki czemu siłownik może stać się częścią konkretnego mechanizmu roboczego.

Parametry techniczne Enerpac REP25

producent: Enerpac,
model: REP25,
seria: REP,
typ produktu: ucho przegubowe do tłoka siłownika,
oryginalne określenie producenta: Plunger Clevis Eye,
przeznaczenie: kompatybilne siłowniki hydrauliczne Enerpac,
klasa współpracujących siłowników: 25 i 30 ton,
wymiar A: 2,25" (ok. 57 mm),
wymiar B: 2,81" (ok. 71 mm),
wymiar C: 1,50" (ok. 38 mm),
wymiar D: 1,25" (ok. 31 mm),
wymiar E: 1,25" (ok. 31 mm),
wymiar F: 1,38" (ok. 35 mm),
średnica otworu pod sworzeń: ok. 31 mm (1,25"),
miejsce montażu: tłok siłownika,
rodzaj: oryginalne akcesorium Enerpac.

Do czego służy ucho przegubowe REP25?

Standardowy siłownik hydrauliczny najczęściej wykorzystuje tłok do bezpośredniego wywierania siły na element roboczy. W niektórych konstrukcjach wymagane jest jednak trwałe mechaniczne połączenie tłoka z maszyną lub przemieszczanym elementem.

Właśnie w takich zastosowaniach wykorzystywane jest ucho przegubowe Enerpac REP25. Element montowany jest na tłoku kompatybilnego siłownika, a otwór w uchu umożliwia wykonanie połączenia za pomocą odpowiednio dobranego sworznia.

REP25 jest uchem montowanym na tłoku

Przy doborze akcesoriów Enerpac ważne jest rozróżnienie miejsca ich montażu. REP25 jest elementem typu Plunger Clevis Eye, czyli uchem przeznaczonym na stronę tłoka siłownika.

Nie należy mylić go z elementami serii REB. W systemie akcesoriów Enerpac oznaczenia REP dotyczą uch przegubowych tłoka, natomiast REB odnoszą się do uch montowanych od strony podstawy odpowiednich siłowników.

REP25 do siłowników klasy 25 i 30 ton

Oficjalna tabela doboru akcesoriów Enerpac przypisuje REP25 do kompatybilnych siłowników klasy 25 oraz 30 ton. Dzięki temu jedno akcesorium może być wykorzystywane z odpowiednimi modelami cylindrów należącymi do obu klas tonażowych.

Przed zamówieniem należy jednak sprawdzić dokładny symbol posiadanego siłownika. Sama informacja o jego tonażu nie powinna zastępować weryfikacji kompatybilności konkretnego modelu.

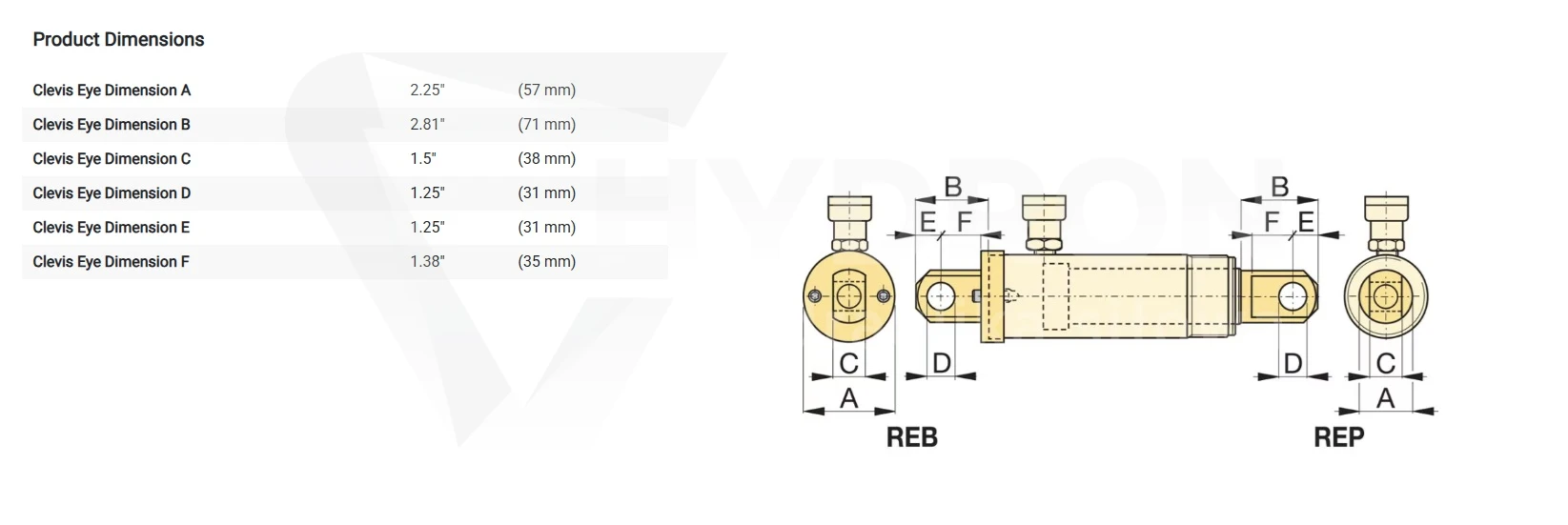

Wymiary ucha Enerpac REP25

Enerpac podaje dla REP25 szczegółowe wymiary konstrukcyjne. W systemie metrycznym wynoszą one w przybliżeniu: A = 57 mm, B = 71 mm, C = 38 mm, D = 31 mm, E = 31 mm oraz F = 35 mm.

Wymiar otworu pod sworzeń wynosi około 31 mm (1,25"). Parametry wymiarowe są szczególnie istotne podczas projektowania lub modernizacji mechanizmu, w którym tłok siłownika ma zostać połączony z elementem maszyny.

Połączenie sworzniowe z siłownikiem hydraulicznym

Ucho przegubowe pozwala zmienić sposób mechanicznego wykorzystania siłownika. Zamiast punktowego przekazywania siły przez siodełko tłok może zostać połączony z odpowiednim uchwytem konstrukcji za pomocą sworznia.

Takie rozwiązanie może być wykorzystywane w mechanizmach, w których połączenie musi umożliwiać kontrolowany ruch pomiędzy współpracującymi elementami. Geometria całego układu powinna być jednak zaprojektowana tak, aby nie powodować niedopuszczalnych obciążeń bocznych siłownika.

REP25 i REB25, jaka jest różnica?

Enerpac oferuje akcesoria pozwalające tworzyć połączenia przegubowe po obu stronach odpowiednich siłowników. REP25 montowany jest na tłoku, natomiast odpowiednie ucho typu REB jest przeznaczone do montażu po stronie podstawy cylindra.

Zastosowanie właściwie dobranych elementów umożliwia w odpowiednich konfiguracjach utworzenie mocowania sworzniowego siłownika. Należy przy tym korzystać z tabel kompatybilności producenta i nie dobierać akcesoriów jedynie na podstawie podobnych wymiarów.

Zastosowanie Enerpac REP25

Ucho tłoka REP25 może być stosowane w profesjonalnych układach wykorzystujących kompatybilne siłowniki hydrauliczne Enerpac, gdy konstrukcja wymaga mechanicznego połączenia sworzniowego.

maszyny i urządzenia przemysłowe,
mechanizmy wykorzystujące siłowniki hydrauliczne,
prace montażowe i konstrukcyjne,
specjalistyczne urządzenia warsztatowe,
systemy pozycjonowania elementów,
modernizacja istniejących układów hydraulicznych,
konstrukcje wymagające przegubowego połączenia tłoka.

Jak dobrać REP25 do siłownika Enerpac?

Najważniejszym krokiem jest sprawdzenie pełnego symbolu cylindra. Enerpac oferuje kilka wielkości uch przegubowych, dlatego oznaczenia REP5, REP10 i REP25 nie są zamienne.

Przed zamówieniem należy sprawdzić:

dokładny model siłownika Enerpac,
klasę tonażową siłownika,
zgodność cylindra z REP25 według tabeli Enerpac,
wymiary ucha,
średnicę otworu pod sworzeń,
geometrię projektowanego połączenia,
sposób przenoszenia obciążenia w całym mechanizmie.

Oryginalne akcesorium Enerpac

REP25 jest oryginalnym akcesorium systemowym Enerpac. Zostało zaprojektowane do współpracy z określonymi siłownikami producenta, dzięki czemu użytkownik może rozbudować standardowy cylinder o dodatkowy sposób mechanicznego mocowania.

W przypadku takich elementów szczególnie ważna jest zgodność z konkretnym modelem cylindra. Nie należy zastępować dedykowanego ucha przypadkowym elementem tylko na podstawie zbliżonego rozmiaru gwintu lub otworu.

Enerpac REP25 w ofercie HYDRON

HYDRON jako Autoryzowany Dystrybutor Enerpac oraz Autoryzowane Centrum Serwisowe Enerpac oferuje oryginalne siłowniki, pompy oraz akcesoria do profesjonalnych systemów hydraulicznych.

Jeżeli nie masz pewności, czy REP25 pasuje do posiadanego siłownika, podaj jego dokładny symbol. Pozwoli to zweryfikować kompatybilność ucha z konkretnym modelem przed zamówieniem.

Najczęściej zadawane pytania

Co to jest Enerpac REP25?

REP25 to ucho przegubowe typu Plunger Clevis Eye przeznaczone do montażu na tłoku kompatybilnego siłownika hydraulicznego Enerpac.

Do jakich siłowników przeznaczony jest REP25?

Oficjalna tabela akcesoriów Enerpac przypisuje REP25 do kompatybilnych siłowników klasy 25 i 30 ton.

Jaka jest średnica otworu w REP25?

Wymiar D podany przez Enerpac wynosi 1,25", czyli około 31 mm.

Czy REP25 montuje się do podstawy siłownika?

Nie. REP25 jest uchem typu Plunger Clevis Eye i montowane jest od strony tłoka. Do mocowania po stronie podstawy Enerpac stosuje odpowiednie akcesoria serii REB.

Czy REP25 pasuje do każdego siłownika 25 lub 30 ton?

Nie należy zakładać kompatybilności wyłącznie na podstawie tonażu. Przed zakupem należy sprawdzić dokładny model cylindra i tabelę akcesoriów Enerpac.
