Podstawa pod siłownik REB5 ENERPAC

Przejdź do sekcji Opinie

697,04 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja od 2 do 14 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: ENERPAC (przejdź do produktów)

Czas wysyłki: 10 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Opis

REB5, podstawowe ucho widełkowe do cylindrów 5 ton

Seria : REB

Linie produktów : Narzędzia przemysłowe

Oczko widełkowe – podstawa. Uwaga: Oczko widełkowe nie jest przeznaczone do ciągnięcia.

Zgodność serii cylindrów - RCKompatybilne produkty - RC51, RC53, RC55, RC57, RC59

Wymiary bloku montażowego A 3 5/16" - 12 un Wymiar ucha widełkowego A 44 (mm)Wymiar ucha widełkowego B 47 (mm)Wymiar ucha widełkowego C 14 (mm)Wymiar ucha widełkowego D 16 (mm)Wymiar ucha widełkowego E 16 (mm)Wymiar ucha widełkowego F 25 (mm)

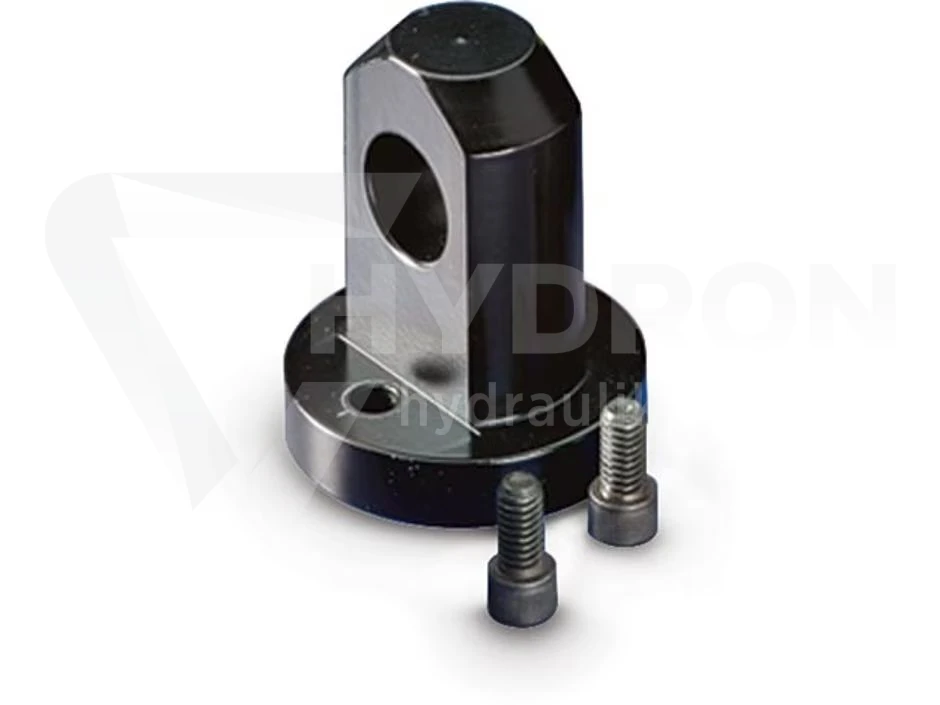

Ucho przegubowe podstawy Enerpac REB5 do siłownika 5 ton

Enerpac REB5 to oryginalne ucho przegubowe typu Base Clevis Eye, przeznaczone do montażu od strony podstawy kompatybilnego siłownika hydraulicznego Enerpac. Element umożliwia wykonanie mocowania sworzniowego cylindra i jego mechaniczne połączenie z konstrukcją maszyny, urządzenia lub odpowiednio przygotowanym uchwytem.

Według tabeli akcesoriów Enerpac model REB5 przeznaczony jest do kompatybilnych siłowników RC klasy 5 ton (45 kN). Jest to element systemowy Enerpac, dlatego przed zakupem należy sprawdzić dokładny model cylindra. Producent wskazuje wyjątek dla modelu RC50.

Parametry techniczne Enerpac REB5

producent: Enerpac,
model: REB5,
typ produktu: ucho przegubowe podstawy siłownika,
typ według producenta: Base Clevis Eye,
miejsce montażu: podstawa siłownika,
przeznaczenie: kompatybilne siłowniki Enerpac RC,
klasa współpracujących siłowników: 5 ton (45 kN),
wymiar A: 44 mm,
wymiar B: 47 mm,
wymiar C: 14 mm,
wymiar D: 16 mm,
wymiar E: 16 mm,
wymiar F: 25 mm,
wymiar Pin-to-Pin przy zastosowaniu REB5 i REP5: 60,2 mm plus wysokość złożonego siłownika,
śruby montażowe: w zestawie,
wyłączenie wskazane przez producenta: RC50,
wykonanie: oryginalne akcesorium Enerpac.

Do czego służy ucho przegubowe REB5?

REB5 umożliwia wykonanie przegubowego mocowania podstawy siłownika hydraulicznego. Zamiast ustawienia cylindra jako swobodnego elementu roboczego można wykorzystać odpowiednio przygotowane połączenie sworzniowe i włączyć siłownik w konstrukcję mechanizmu.

Rozwiązanie znajduje zastosowanie w aplikacjach, w których położenie cylindra musi być określone przez punkty mocowania. Ucho tworzy punkt połączenia pomiędzy podstawą kompatybilnego siłownika a elementem konstrukcyjnym maszyny lub urządzenia.

REB5 montowany jest od strony podstawy

Przy wyborze tego akcesorium szczególnie ważne jest jego miejsce montażu. REB5 jest uchem podstawy, a więc znajduje się po przeciwnej stronie cylindra niż tłok.

Enerpac stosuje dwa rodzaje uch przegubowych. Elementy oznaczone jako REB przeznaczone są do podstawy, natomiast elementy REP montowane są od strony tłoka. Dla klasy 5 ton odpowiednikiem montowanym po stronie tłoka jest REP5.

REB5 i REP5, możliwość utworzenia mocowania po obu stronach

W odpowiedniej konfiguracji REB5 może współpracować z uchem tłoka REP5. Pozwala to uzyskać punkty mocowania przegubowego po obu stronach kompatybilnego cylindra.

Enerpac podaje dla zestawu z zamontowanymi uchami REB i REP wymiar Pin-to-Pin. Dla REB5 i REP5 wartość bazowa wynosi 60,2 mm, do której należy dodać wysokość złożonego cylindra. Parametr ten jest przydatny podczas projektowania geometrii mechanizmu i określania odległości pomiędzy osiami sworzni.

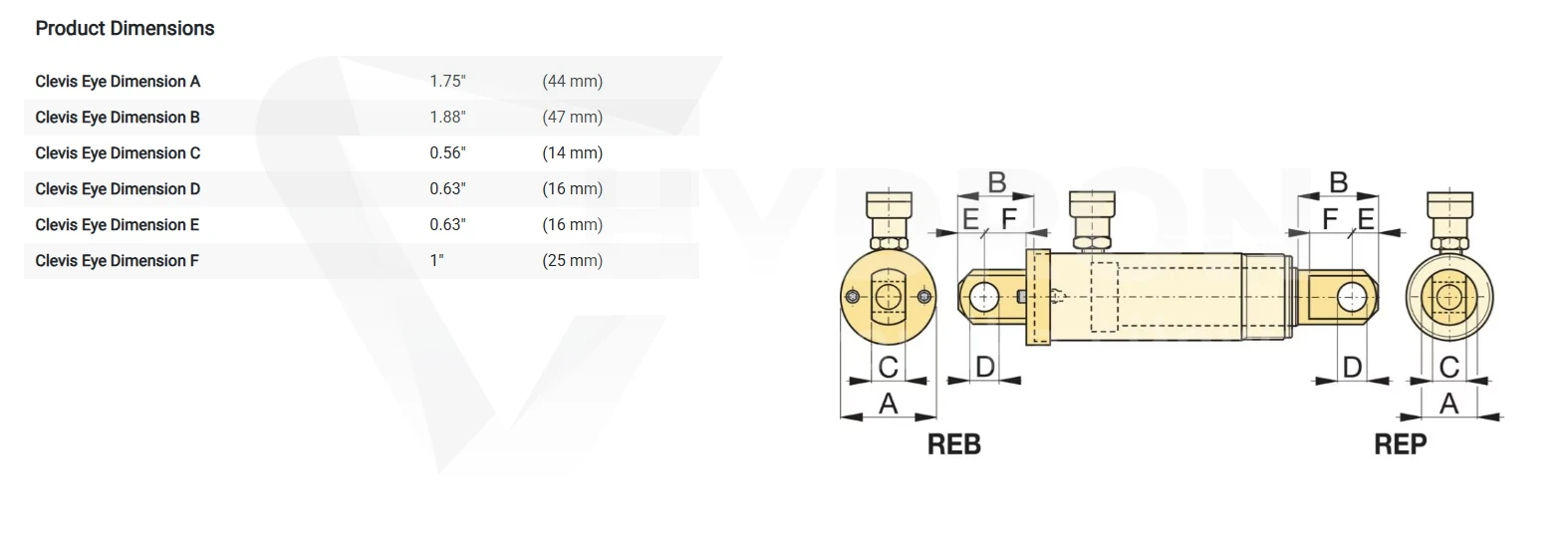

Wymiary ucha Enerpac REB5

Enerpac określa wymiary REB5 jako: A = 44 mm, B = 47 mm, C = 14 mm, D = 16 mm, E = 16 mm oraz F = 25 mm. Dane te pozwalają sprawdzić ilość dostępnego miejsca oraz geometrię projektowanego połączenia.

Wymiary należy interpretować zgodnie z rysunkiem technicznym Enerpac. Samo porównanie średnicy otworu nie jest wystarczającą podstawą do stwierdzenia kompatybilności z innym siłownikiem lub konstrukcją.

Ucho REB5 do siłowników Enerpac 5 ton

Aktualna tabela doboru akcesoriów Enerpac wskazuje REB5 dla kompatybilnych siłowników RC o klasie 5 ton (45 kN). Producent jednocześnie zaznacza wyjątek dotyczący RC50.

Przed zamówieniem należy więc odczytać pełny symbol posiadanego siłownika. Klasa tonażowa jest ważnym parametrem, ale właściwy dobór akcesorium powinien być potwierdzony dla konkretnego modelu.

Śruby montażowe w zestawie

Enerpac podaje, że dla uch przegubowych montowanych od strony podstawy śruby montażowe są dołączone. Pozwala to zastosować elementy mocujące przewidziane przez producenta dla danego akcesorium.

Podczas montażu należy przestrzegać dokumentacji technicznej siłownika oraz zaleceń Enerpac dotyczących mocowania i eksploatacji akcesoriów.

Zastosowanie Enerpac REB5

Ucho podstawy może być wykorzystane w konstrukcjach, w których kompatybilny siłownik Enerpac ma zostać zamocowany za pomocą połączenia sworzniowego.

maszyny i urządzenia przemysłowe,
mechanizmy wykorzystujące siłowniki hydrauliczne,
specjalistyczne stanowiska robocze,
konstrukcje wymagające przegubowego mocowania cylindra,
urządzenia montażowe i serwisowe,
modernizowane układy mechaniczne,
indywidualnie projektowane systemy hydrauliczne.

Jak dobrać REB5 do siłownika?

Najbezpieczniejszym sposobem doboru jest identyfikacja dokładnego symbolu cylindra i sprawdzenie tabeli akcesoriów Enerpac. Nie należy dobierać REB5 wyłącznie na podstawie podobieństwa wymiarów lub tonażu siłownika.

Przed zakupem sprawdź:

dokładny model siłownika Enerpac,
klasę tonażową cylindra,
zgodność modelu z REB5,
wymiary ucha według rysunku Enerpac,
geometrię mocowania w maszynie,
wymagany rozmiar połączenia sworzniowego,
sposób przenoszenia siły w całym mechanizmie.

Ucho przegubowe nie eliminuje obciążeń bocznych

Zastosowanie mocowania przegubowego nie oznacza, że siłownik może pracować z dowolnie skierowanym obciążeniem. Geometria konstrukcji powinna zapewniać prawidłowe przenoszenie siły i ograniczać powstawanie niepożądanych obciążeń bocznych.

Jest to szczególnie ważne w układach, w których cylinder podczas pracy zmienia swoje położenie kątowe. Punkty mocowania, sworznie i pozostałe elementy konstrukcji powinny zostać dobrane odpowiednio do sił występujących w aplikacji.

Oryginalne akcesorium Enerpac

REB5 jest oryginalnym akcesorium Enerpac przeznaczonym do współpracy z określonymi siłownikami producenta. Pozwala rozbudować cylinder o dodatkowy sposób mocowania bez stosowania przypadkowych elementów adaptacyjnych.

Przy projektowaniu połączenia należy korzystać z wymiarów i tabel kompatybilności producenta. Jest to szczególnie istotne w profesjonalnych układach hydraulicznych, w których siłownik przenosi duże obciążenia.

Enerpac REB5 w ofercie HYDRON

HYDRON jako Autoryzowany Dystrybutor Enerpac oraz Autoryzowane Centrum Serwisowe Enerpac oferuje oryginalne siłowniki, pompy i akcesoria producenta. Przy doborze REB5 do posiadanego cylindra warto podać jego pełne oznaczenie, aby potwierdzić kompatybilność przed zakupem.
