Podstawa pod siłownik REB25 ENERPAC

Przejdź do sekcji Opinie

2 071,59 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja od 2 do 14 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: ENERPAC (przejdź do produktów)

Czas wysyłki: 10 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Opis

REB25, podstawowe ucho widełkowe do cylindrów 25 ton

Seria : REB

Linie produktów : Narzędzia przemysłowe

Oczko widełkowe – podstawa. Uwaga: Oczko widełkowe nie jest przeznaczone do ciągnięcia.

Zgodność serii cylindrów - RCKompatybilne produkty - RC251, RC252, RC254, RC256, RC258, RC2510, RC2512, RC2514, RC308

Wymiary bloku montażowego Wymiar ucha widełkowego A 95 (mm) Wymiar ucha widełkowego B 79 (mm) Wymiar ucha widełkowego C 38 (mm) Wymiar ucha widełkowego D 31 (mm) Wymiar ucha widełkowego E 31 (mm) Wymiar ucha widełkowego F 41 (mm)

Ucho przegubowe podstawy Enerpac REB25 do siłowników 25 i 30 ton

Enerpac REB25 to oryginalne ucho przegubowe podstawy typu Base Clevis Eye, przeznaczone do współpracy z kompatybilnymi siłownikami hydraulicznymi Enerpac serii RC. Element montowany jest od strony podstawy cylindra i umożliwia wykonanie mechanicznego połączenia sworzniowego pomiędzy siłownikiem a konstrukcją maszyny lub urządzenia.

Według oficjalnej tabeli akcesoriów Enerpac model REB25 przeznaczony jest do siłowników RC klasy 25 oraz 30 ton. Ucho znajduje zastosowanie w konstrukcjach, w których cylinder ma być zamocowany przegubowo zamiast pracować jako swobodnie ustawiony siłownik naciskowy.

Parametry techniczne Enerpac REB25

producent: Enerpac,
model: REB25,
typ produktu: ucho przegubowe podstawy siłownika,
określenie producenta: Base Clevis Eye,
miejsce montażu: podstawa siłownika,
przeznaczenie: kompatybilne siłowniki Enerpac serii RC,
klasa współpracujących siłowników: 25 i 30 ton,
klasa siły dla 25 ton: 232 kN,
klasa siły dla 30 ton: 295 kN,
wymiar A: 3,75" (ok. 95,3 mm),
wymiar B: 3,13" (ok. 79,5 mm),
wymiar C: 1,50" (ok. 38,1 mm),
wymiar D: 1,25" (ok. 31,8 mm),
wymiar E: 1,25" (ok. 31,8 mm),
wymiar F: 1,63" (ok. 41,4 mm),
śruby montażowe: w zestawie,
wykonanie: oryginalne akcesorium Enerpac.

Do czego służy ucho podstawy REB25?

REB25 tworzy punkt przegubowego mocowania po stronie podstawy siłownika hydraulicznego. Otwór ucha umożliwia zastosowanie połączenia sworzniowego pomiędzy cylindrem a odpowiednio przygotowanym elementem konstrukcji.

Takie rozwiązanie stosuje się przede wszystkim wtedy, gdy siłownik jest integralnym elementem mechanizmu i jego położenie jest określone przez punkty mocowania. Ucho pozwala na wykonanie połączenia umożliwiającego ruch kątowy w punkcie przegubu, zgodnie z geometrią zaprojektowanego układu.

REB25 do siłowników Enerpac 25 i 30 ton

W oficjalnej tabeli doboru akcesoriów Enerpac model REB25 przypisany jest do kompatybilnych siłowników RC o klasie 25 oraz 30 ton. Dla klasy 25 ton producent podaje 232 kN, natomiast dla klasy 30 ton 295 kN.

Nie oznacza to jednak, że REB25 należy dobierać do dowolnego cylindra wyłącznie na podstawie jego tonażu. Przed zakupem należy sprawdzić pełny symbol siłownika i potwierdzić zgodność z tabelą akcesoriów Enerpac.

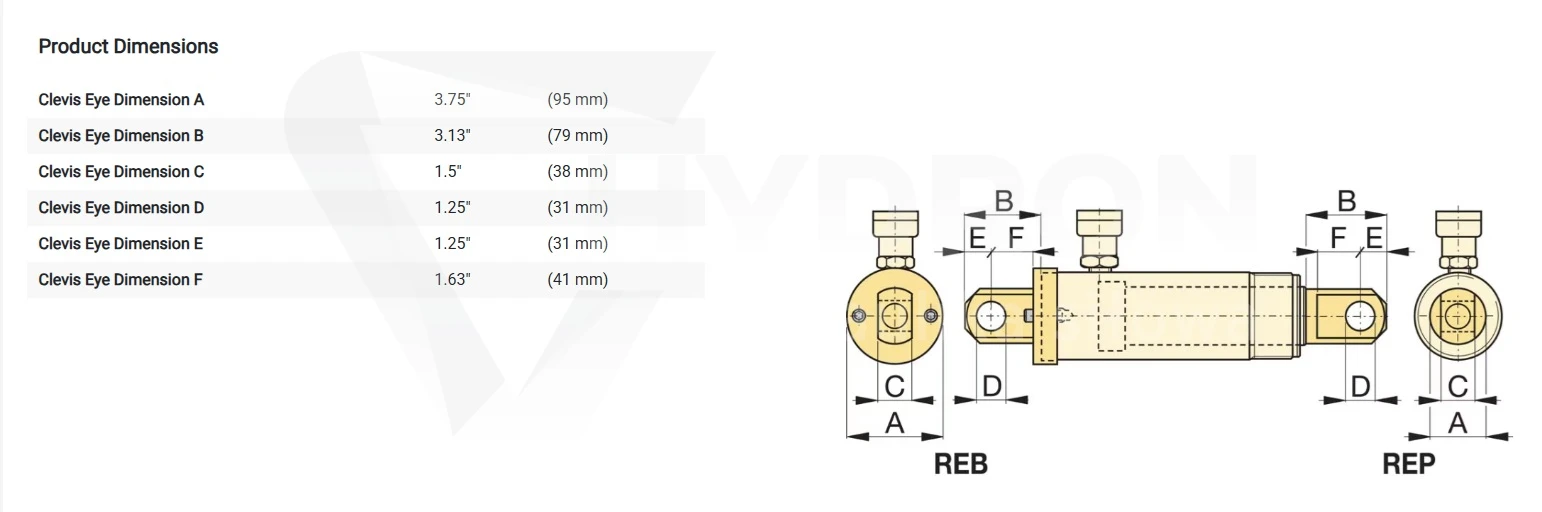

Wymiary Enerpac REB25

Ucho REB25 jest największym z modeli REB przewidzianych w tej grupie akcesoriów dla siłowników RC. Producent podaje wymiary: A = 3,75", B = 3,13", C = 1,50", D = 1,25", E = 1,25" oraz F = 1,63".

Po przeliczeniu wartości wynoszą w przybliżeniu 95,3 mm, 79,5 mm, 38,1 mm, 31,8 mm, 31,8 mm oraz 41,4 mm. Poszczególne oznaczenia należy interpretować zgodnie z rysunkiem wymiarowym Enerpac.

REB25 a REP25, czym się różnią?

Oznaczenia tych dwóch akcesoriów są podobne, ale elementy mają inne przeznaczenie. REB25 montowany jest od strony podstawy siłownika, natomiast REP25 jest uchem przegubowym montowanym od strony tłoka.

REB25 – Base Clevis Eye, ucho przegubowe podstawy,
REP25 – Plunger Clevis Eye, ucho przegubowe tłoka.

Według tabeli Enerpac oba elementy są dostępne dla kompatybilnych siłowników RC klasy 25 i 30 ton. Pozwala to, w odpowiednio dobranej konfiguracji, uzyskać przegubowe punkty mocowania po obu stronach cylindra.

Połączenie sworzniowe siłownika z konstrukcją

Ucho REB25 umożliwia zastosowanie sworznia jako osi przegubu. Jest to rozwiązanie przydatne w mechanizmach, w których cylinder zmienia położenie kątowe wraz z ruchem obsługiwanego elementu.

Wymiary ucha i współpracującego mocowania muszą być odpowiednio dobrane do konstrukcji. Należy również zapewnić właściwą geometrię całego mechanizmu, aby podczas wysuwania i cofania tłoka nie powodować niepożądanych obciążeń bocznych cylindra.

Śruby montażowe w zestawie

Enerpac podaje, że śruby montażowe dla uch podstawy REB są dołączone. Użytkownik otrzymuje więc elementy przewidziane przez producenta do zamocowania akcesorium do kompatybilnego cylindra.

Podczas instalacji należy stosować się do dokumentacji konkretnego modelu siłownika i zaleceń dotyczących prawidłowego montażu osprzętu.

Zastosowanie Enerpac REB25

Ucho przegubowe REB25 przeznaczone jest do profesjonalnych konstrukcji wykorzystujących kompatybilne siłowniki hydrauliczne Enerpac serii RC. Może być stosowane wszędzie tam, gdzie wymagane jest przegubowe mocowanie podstawy cylindra.

maszyny i urządzenia przemysłowe,
mechanizmy napędzane hydraulicznie,
systemy pozycjonowania,
specjalistyczne urządzenia montażowe,
stanowiska serwisowe i warsztatowe,
konstrukcje wymagające mocowania sworzniowego siłownika,
modernizowane układy mechaniczne i hydrauliczne.

Jak dobrać REB25?

Podstawą prawidłowego doboru jest dokładny model siłownika. Informacja o klasie 25 lub 30 ton zawęża wybór, ale nie powinna być jedynym kryterium przy zakupie akcesorium.

Przed zamówieniem należy sprawdzić:

pełne oznaczenie siłownika Enerpac,
serię cylindra,
klasę tonażową,
zgodność konkretnego modelu z REB25,
wymiary ucha według rysunku Enerpac,
wymiary współpracującego mocowania,
geometrię połączenia sworzniowego,
kierunek przenoszenia obciążenia.

Przegub nie oznacza dowolnego kierunku działania siły

Możliwość ruchu ucha na sworzniu nie oznacza, że siłownik może być obciążany w dowolnym kierunku. Konstrukcja mechanizmu powinna zapewniać prawidłowe ustawienie cylindra podczas całego zakresu jego pracy.

Nieprawidłowa geometria może prowadzić do powstawania obciążeń bocznych tłoka i cylindra. Dlatego mocowanie przegubowe należy traktować jako element zaprojektowanego układu mechanicznego, a nie sposób na kompensowanie niewłaściwego ustawienia siłownika.

Oryginalne akcesorium Enerpac do serii RC

REB25 jest oryginalnym akcesorium Enerpac opracowanym jako element systemu mocowań do wybranych siłowników serii RC. Pozwala rozbudować cylinder o przegubowy punkt mocowania bez stosowania przypadkowych elementów adaptacyjnych.

Przy profesjonalnych układach hydraulicznych zgodność akcesorium z konkretnym cylindrem ma szczególne znaczenie. Przed montażem należy więc korzystać z aktualnej dokumentacji i tabel doboru producenta.

Enerpac REB25 w ofercie HYDRON

HYDRON jest Autoryzowanym Dystrybutorem Enerpac oraz Autoryzowanym Centrum Serwisowym Enerpac. Oferujemy oryginalne siłowniki, pompy, przewody, szybkozłącza oraz akcesoria do profesjonalnych systemów hydraulicznych Enerpac.

Jeżeli nie masz pewności, czy REB25 jest odpowiednim uchem do posiadanego cylindra, podaj pełny symbol siłownika. Na tej podstawie można zweryfikować zgodność akcesorium przed zamówieniem.
