Przewód hydrauliczny wąż DN08 AK M16 3,9mb 350bar

Przejdź do sekcji Opinie

134,88 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 8 mm = DN08 (5/16")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 2SN dwa oploty stalowe
Ciśnienie robocze węża 350 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Norma ISO 1307
Kolor węża czarny

Opis

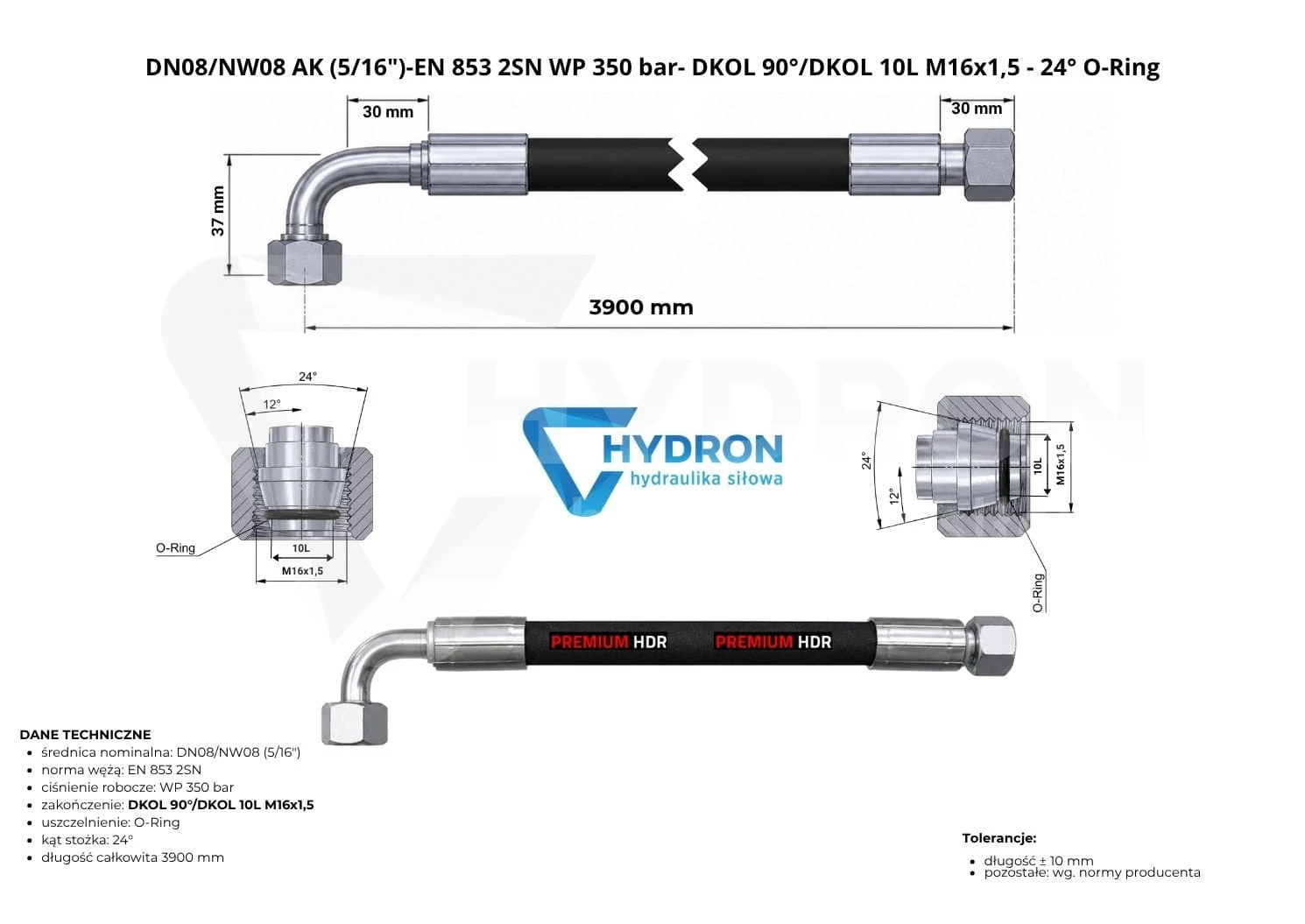

Przewód hydrauliczny wąż DN08 AK M16 3,9 m 350 bar

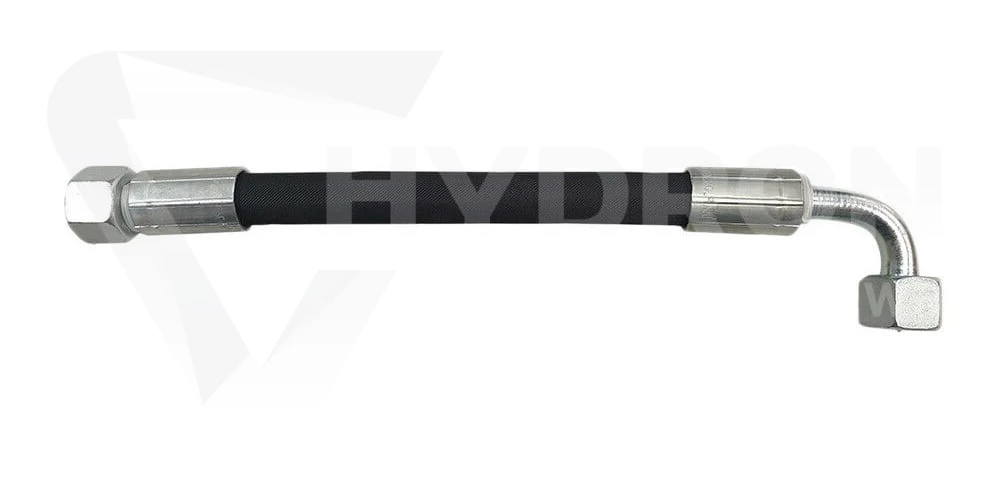

Przewód hydrauliczny wąż DN08 AK M16 3,9 m 350 bar to kompletny przewód wysokociśnieniowy wykonany z gumowego węża DN08 wzmocnionego dwoma stalowymi oplotami. Z jednej strony posiada prostą końcówkę nakrętną M16x1,5, a z drugiej końcówkę kolankową 90° M16x1,5. Długość 3900 mm oraz ciśnienie robocze 350 bar pozwalają zastosować go w maszynach rolniczych, budowlanych, przemysłowych i komunalnych, pod warunkiem zgodności gwintów, średnicy oraz parametrów instalacji.

Parametry techniczne

Rodzaj produktu: zakuty przewód hydrauliczny
Średnica wewnętrzna: DN08, 8 mm, 5/16"
Typ węża: 2SN
Wzmocnienie: dwa oploty stalowe
Długość: 3,9 m, 390 cm, 3900 mm
Ciśnienie robocze: 350 bar
Końcówka pierwsza: prosta z nakrętką M16x1,5
Końcówka druga: kolanko 90° z nakrętką M16x1,5
System przyłącza: 10L
Materiał węża: NBR, guma
Temperatura pracy: od -40°C do +100°C
Temperatura chwilowa: do +120°C
Mocowanie końcówek: zakucie na prasie hydraulicznej
Norma podana na karcie produktu: ISO 1307
Kolor: czarny
Kod produktu: P51P5211108-3900
EAN: 0200000017286

Końcówka prosta i kolanko 90° w jednym przewodzie

Oznaczenie AK opisuje konfigurację zakończeń przewodu. Końcówka A jest wykonana jako przyłącze proste z nakrętką, natomiast końcówka K ma postać kolanka 90°. W tym modelu obie strony posiadają gwint M16x1,5 odpowiadający systemowi 10L.

Kolanko pozwala podłączyć wąż do króćca znajdującego się blisko ramy, obudowy lub innego podzespołu maszyny. Ogranicza konieczność silnego wyginania przewodu bezpośrednio przy tulei, co pomaga zachować prawidłowy promień gięcia i zmniejszyć obciążenie zakucia.

Przewód DN08 z podwójnym oplotem stalowym

Konstrukcja 2SN wykorzystuje dwa stalowe oploty wzmacniające gumowy przewód. Takie wykonanie przeznaczone jest do układów hydrauliki siłowej pracujących pod wysokim ciśnieniem oraz narażonych na jego zmiany. Średnica wewnętrzna 8 mm sprawdza się w instalacjach, w których wymagany jest kompaktowy wąż i przepływ odpowiedni dla przewodu DN08.

Przed montażem należy sprawdzić ciśnienie robocze całego układu. Wartość 350 bar dotyczy oferowanego przewodu, ale nie zwiększa dopuszczalnego ciśnienia pozostałych komponentów. O bezpieczeństwie instalacji decyduje element o najniższej dopuszczalnej wartości.

Gdzie można zastosować przewód hydrauliczny 3,9 m?

Długość 3,9 m umożliwia połączenie podzespołów znajdujących się w większej odległości bez stosowania dodatkowej mufy lub złączki pośredniej. Przewód może obsługiwać połączenie pomiędzy rozdzielaczem a siłownikiem, instalację prowadzoną wzdłuż ramy maszyny albo ruchomy element osprzętu.

Może być używany między innymi w ciągnikach, ładowaczach, przyczepach, opryskiwaczach, maszynach budowlanych, podnośnikach oraz urządzeniach przemysłowych. Konkretną możliwość zastosowania należy zawsze potwierdzić na podstawie parametrów maszyny i rodzaju medium.

Jak uniknąć błędu przy doborze przewodu?

Częstym błędem jest wybór przewodu wyłącznie na podstawie średnicy nakrętki. Gwint M16x1,5 nie określa samodzielnie całego typu połączenia. Trzeba również potwierdzić system uszczelnienia, średnicę DN, układ końcówek oraz wymagany kąt kolanka.

Zastosowanie niewłaściwego przyłącza może powodować brak szczelności mimo pozornego dopasowania gwintu. Natomiast przewód o zbyt małej średnicy wewnętrznej może zwiększać opory przepływu, podnosić temperaturę oleju i ograniczać prędkość pracy odbiornika hydraulicznego.

Gotowy wąż hydrauliczny wykonany pod konkretną konfigurację

Produkt jest dostarczany jako kompletny przewód z zamontowanymi końcówkami. Po potwierdzeniu parametrów można go podłączyć bez wykonywania dodatkowego zakuwania. Warto jednak przed zakupem zmierzyć poprzedni przewód i sprawdzić, czy długość była określona razem z końcówkami.

Inne gotowe warianty znajdziesz w kategorii przewody hydrauliczne DN08 z końcówką prostą i kolankiem 90°. Dostępne są tam przewody o różnych długościach oraz rozmiarach przyłączy.

Przewód o innej długości lub z innymi końcówkami

Jeżeli długość 3,9 m, gwinty M16x1,5 albo układ AK nie odpowiadają instalacji, nie należy dopasowywać przewodu za pomocą przypadkowych redukcji. Większa liczba połączeń oznacza więcej potencjalnych miejsc nieszczelności oraz dodatkowe elementy wymagające kontroli.

Odpowiednią konfigurację można przygotować w konfiguratorze przewodów hydraulicznych online. Pozwala on dobrać typ węża, średnicę DN, długość oraz obie końcówki zgodnie z wymaganiami maszyny.

Ochrona przewodu podczas eksploatacji

Wąż należy prowadzić z dala od ostrych krawędzi, ruchomych elementów i źródeł wysokiej temperatury. Nie powinien być skręcony ani naprężony po dokręceniu nakrętek. Należy również pozostawić odpowiedni zapas długości dla ruchu podzespołów oraz zmian wymiarów przewodu pod wpływem ciśnienia.

W miejscach narażonych na tarcie warto zastosować odpowiednio dobrane osłony węży hydraulicznych. Osłona nie zastępuje prawidłowego prowadzenia instalacji, ale ogranicza bezpośredni kontakt gumowej powłoki z elementami maszyny.

Przewód wykonywany pod zamówienie

Przewody o określonej długości i konfiguracji końcówek są wykonywane pod indywidualne zamówienie. Przed zatwierdzeniem zakupu należy dokładnie sprawdzić długość, średnicę, rodzaj gwintów oraz ustawienie kolanka. Produkt przygotowany według konkretnej specyfikacji może nie podlegać standardowemu prawu zwrotu przewidzianemu dla produktów prefabrykowanych.

Pełna oferta HYDRON obejmuje również zakute przewody hydrauliczne do wielu zastosowań, średnic i systemów przyłączeniowych.

Najczęściej zadawane pytania

Co oznacza DN08?

DN08 oznacza średnicę wewnętrzną przewodu wynoszącą około 8 mm, czyli 5/16 cala.

Jakie końcówki ma ten przewód?

Jedna strona posiada prostą końcówkę z nakrętką M16x1,5, a druga kolanko 90° z nakrętką M16x1,5.

Czy przewód może pracować przy 350 bar?

Zgodnie z parametrami technicznymi jego ciśnienie robocze wynosi 350 bar. Dopuszczalne ciśnienie całej instalacji zależy jednak również od pozostałych elementów układu.

Czy wąż jest gotowy do montażu?

Tak. Produkt jest kompletnie zakuty i wyposażony w obie końcówki.

Czy można zamówić podobny przewód o innej długości?

Tak. Inne długości i konfiguracje można dobrać w konfiguratorze przewodów hydraulicznych HYDRON.
