Przewód hydrauliczny wąż DN08 AK M18 2,2mb 350bar

Przejdź do sekcji Opinie

92,52 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 8 mm = DN08 (5/16")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 2SN dwa oploty stalowe
Ciśnienie robocze węża 350 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Norma ISO 1307
Kolor węża czarny

Opis

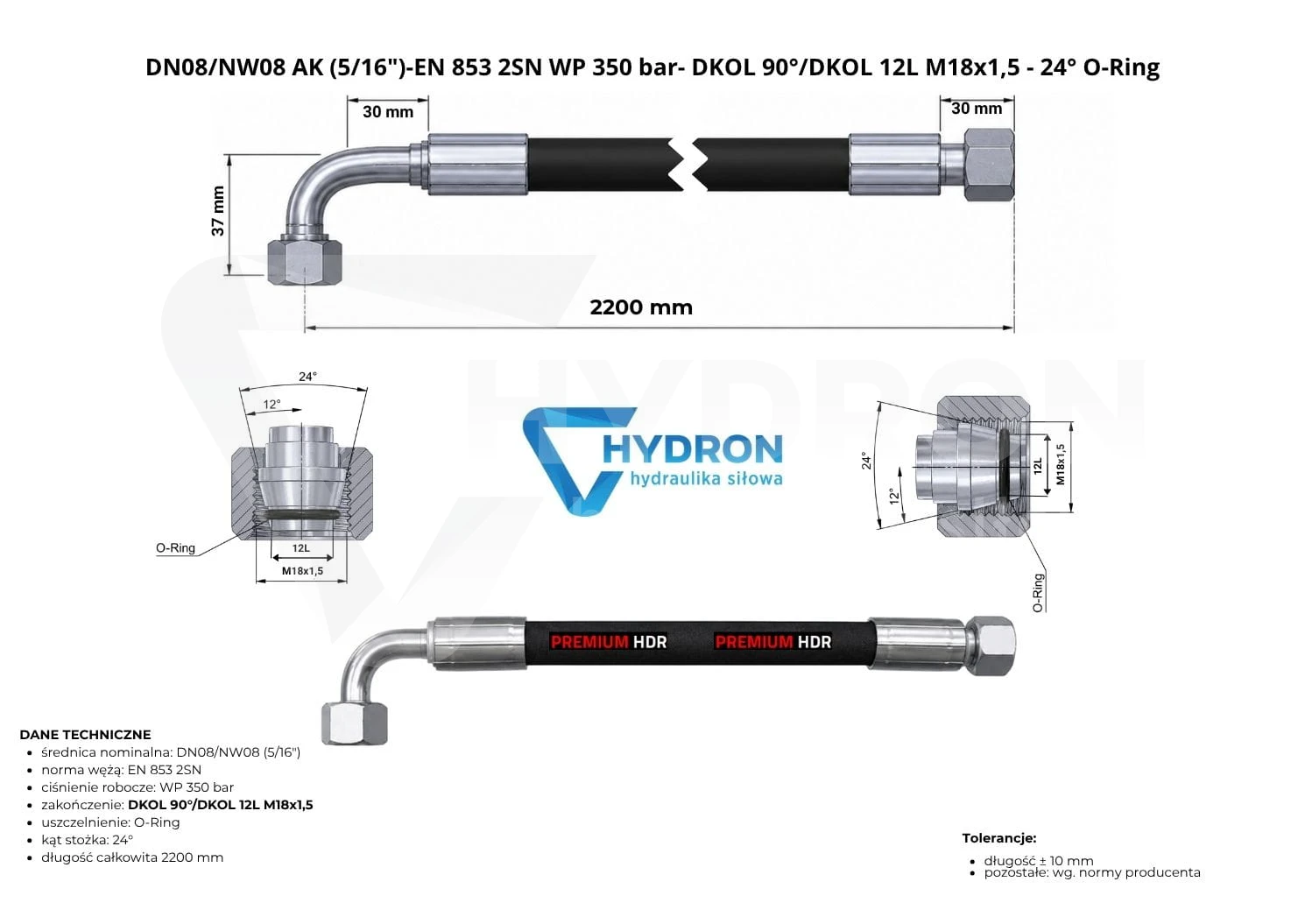

Przewód hydrauliczny DN08 2SN AK M18x1,5 2,2 m 350 bar

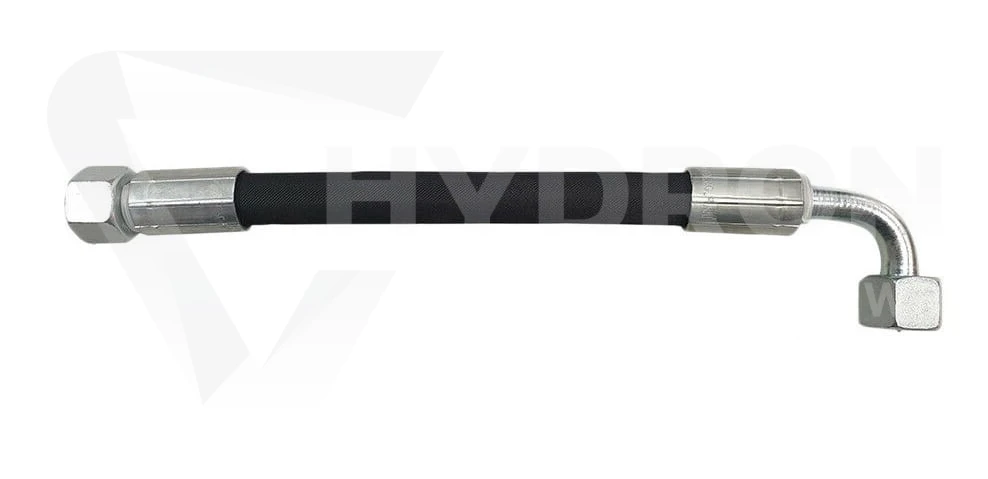

Przewód hydrauliczny DN08 AK M18x1,5 o długości 2,2 m jest kompletnym, zakutym wężem wysokociśnieniowym przygotowanym do bezpośredniego montażu w układzie hydrauliki siłowej. Konstrukcja 2SN z dwoma oplotami stalowymi zapewnia odporność wymaganą podczas pracy przy ciśnieniu roboczym do 350 bar.

Przewód posiada dwa przyłącza M18x1,5 w systemie 12L. Jedna strona zakończona jest prostą końcówką z nakrętką, a druga kolankiem 90°. Układ AK ułatwia wykonanie połączenia w miejscach, w których przestrzeń przy króćcu jest ograniczona lub przewód musi zostać skierowany równolegle do konstrukcji maszyny.

Parametry techniczne przewodu

Rodzaj produktu: kompletny przewód hydrauliczny
Średnica wewnętrzna: DN08, 8 mm, 5/16"
Typ węża: 2SN
Wzmocnienie: dwa oploty stalowe
Długość całkowita: 2,2 m, 2200 mm
Ciśnienie robocze: 350 bar
Końcówka pierwsza: prosta z nakrętką M18x1,5
Końcówka druga: kolanko 90° z nakrętką M18x1,5
System przyłączy: 12L
Materiał węża: guma NBR
Zakres temperatury pracy: od -40°C do +100°C
Temperatura chwilowa: do +120°C
Mocowanie końcówek: zakucie na prasie hydraulicznej
Norma wskazana w karcie produktu: ISO 1307
Kolor węża: czarny
Produkt wykonywany pod określoną długość i konfigurację końcówek

Dwa stalowe oploty do instalacji wysokociśnieniowych

Wąż 2SN posiada dwa stalowe oploty wzmacniające jego konstrukcję. Takie rozwiązanie pozwala stosować przewód w instalacjach narażonych na wysokie ciśnienie, jego pulsacje oraz obciążenia występujące podczas pracy maszyn. Średnica DN08 zapewnia kompaktowy wymiar przewodu, a jednocześnie umożliwia przepływ odpowiedni dla układów zaprojektowanych pod wąż o średnicy wewnętrznej 8 mm.

Ciśnienie 350 bar jest wartością roboczą przewodu. Przed montażem należy sprawdzić również dopuszczalne parametry końcówek, złączek, rozdzielacza, siłownika i pozostałych podzespołów. Maksymalne ciśnienie całego układu zawsze ogranicza jego najsłabszy element.

Konfiguracja AK: końcówka prosta i kolanko 90°

Oznaczenie AK określa sposób zakończenia węża. Litera A oznacza końcówkę prostą z obrotową nakrętką, natomiast litera K wskazuje końcówkę kolankową. W tym wariancie kolanko ma kąt 90°, a oba przyłącza posiadają gwint M18x1,5 odpowiadający systemowi 12L.

Końcówka kątowa pozwala ograniczyć wyginanie gumowego odcinka bezpośrednio za tuleją zaciskową. Ma to znaczenie szczególnie przy podłączeniu do elementów zamontowanych blisko ramy, zbiornika, osłony lub korpusu maszyny. Prawidłowo dobrane zakończenie pomaga zachować wymagany promień gięcia i zmniejsza naprężenia działające na zakucie.

Gdzie sprawdzi się przewód hydrauliczny 2,2 m?

Długość 2200 mm może być wykorzystywana do połączenia rozdzielacza z siłownikiem, poprowadzenia instalacji wzdłuż konstrukcji maszyny lub zasilania ruchomego podzespołu. Przewód może pracować w maszynach rolniczych, budowlanych, leśnych, komunalnych oraz urządzeniach przemysłowych, o ile jego parametry odpowiadają wymaganiom konkretnego układu.

Gotowe warianty o podobnej budowie można porównać w kategorii przewodów hydraulicznych DN08 z końcówką prostą i kolankiem 90°. Pozwala to dobrać długość możliwie zbliżoną do przewodu wymienianego w maszynie.

Jak prawidłowo sprawdzić przyłącze M18x1,5?

Sama średnica gwintu nie wystarcza do pewnego rozpoznania zakończenia. Przed zakupem trzeba potwierdzić skok gwintu, system uszczelnienia oraz rozmiar przyłącza. W tym przewodzie zastosowano końcówki M18x1,5 w systemie 12L.

Nie należy dobierać przewodu wyłącznie na podstawie średnicy nakrętki. Różne systemy połączeń mogą posiadać zbliżone wymiary, lecz odmienne powierzchnie uszczelniające. Zastosowanie niewłaściwej końcówki może powodować wyciek mimo możliwości wkręcenia nakrętki.

Przewód zakuty i przygotowany do instalacji

Końcówki są mocowane na profesjonalnej prasie, dlatego produkt dostarczany jest jako kompletny przewód. Nie wymaga samodzielnego doboru tulei ani wykonywania zakucia. Przed montażem należy jednak porównać długość całkowitą, średnicę DN, oba gwinty oraz kierunek kolanka z wymontowanym elementem.

Podczas instalacji przewód nie może być skręcony, mocno naprężony ani prowadzony bezpośrednio przy ostrej krawędzi. Należy pozostawić odpowiedni zapas długości dla ruchu podzespołów oraz zmian wymiaru węża pojawiających się pod wpływem ciśnienia.

Indywidualny przewód hydrauliczny online

Jeżeli długość 2,2 m albo konfiguracja M18x1,5 nie odpowiada konkretnej maszynie, odpowiedni wariant można przygotować bez stosowania dodatkowych adapterów. Konfigurator przewodów hydraulicznych HYDRON umożliwia wybór rodzaju węża, średnicy DN, długości oraz obu końcówek.

Dobranie przewodu pod rzeczywisty układ pozwala zmniejszyć liczbę połączeń pośrednich. Oznacza to prostszy montaż i mniej miejsc, które mogą wymagać kontroli pod kątem szczelności.

Ochrona węża przed przecieraniem

W instalacjach, w których przewód pracuje blisko ramy lub innych elementów maszyny, warto zabezpieczyć jego zewnętrzną warstwę. Odpowiednio dobrane osłony spiralne do węży hydraulicznych ograniczają bezpośredni kontakt gumowej powierzchni z elementami konstrukcyjnymi.

Osłona nie zastępuje prawidłowego poprowadzenia przewodu. Wąż nadal powinien zachowywać odpowiedni promień gięcia, nie może ocierać o ostre krawędzie ani znajdować się w zasięgu ruchomych mechanizmów.

Ważna informacja przed zamówieniem

Przewód jest wykonywany pod konkretną długość i konfigurację końcówek. Przed zatwierdzeniem zamówienia należy dokładnie sprawdzić wszystkie wymiary oraz sposób ustawienia kolanka. Produkt nieprefabrykowany, przygotowany zgodnie ze specyfikacją kupującego, może podlegać ustawowemu wyłączeniu prawa odstąpienia od umowy.
