Przewód hydrauliczny wąż DN08 AK M18 2,5mb 350bar

Przejdź do sekcji Opinie

102,96 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 8 mm = DN08 (5/16")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 2SN dwa oploty stalowe
Ciśnienie robocze węża 350 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Norma ISO 1307
Kolor węża czarny

Opis

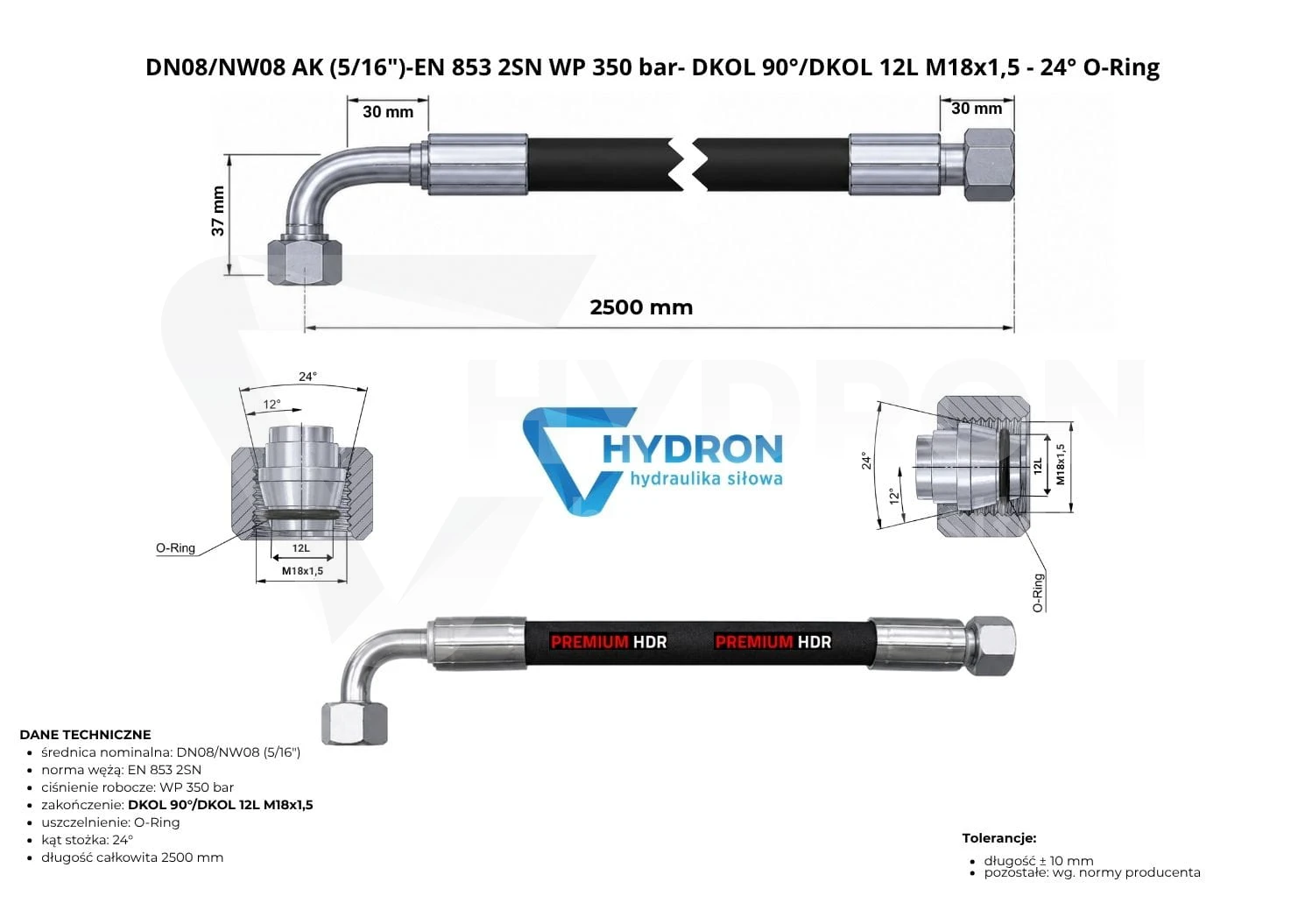

Przewód hydrauliczny DN08 2SN AK M18x1,5 2,5 m 350 bar

Przewód hydrauliczny DN08 AK M18x1,5 o długości 2,5 m jest kompletnym wężem wysokociśnieniowym przeznaczonym do montażu w układach hydrauliki siłowej. Wykonanie 2SN z dwoma oplotami stalowymi zapewnia odporność na wysokie ciśnienie oraz obciążenia występujące podczas pracy maszyn mobilnych i urządzeń przemysłowych.

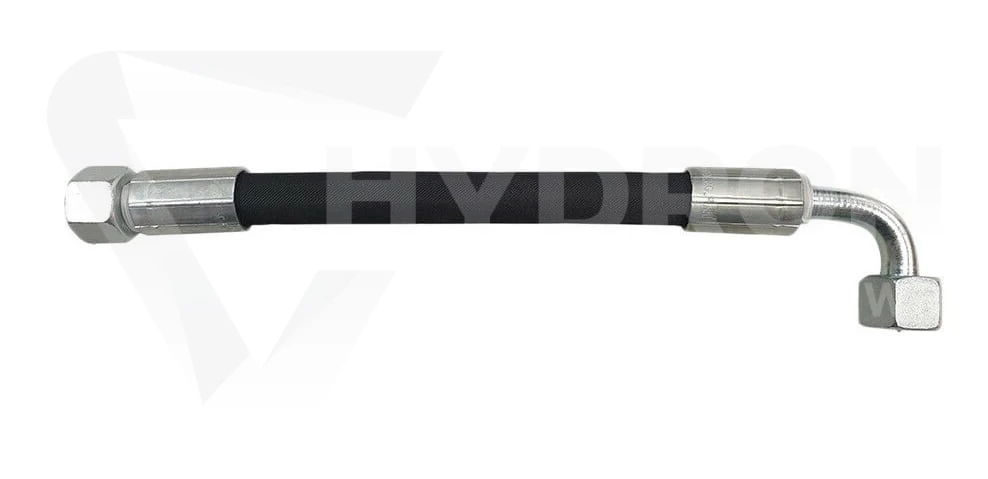

Przewód posiada przyłącza M18x1,5 w systemie 12L. Z jednej strony zastosowano końcówkę prostą z obrotową nakrętką, natomiast z drugiej kolanko 90°. Taki układ ułatwia podłączenie przewodu do króćca znajdującego się blisko ramy, obudowy albo innego elementu konstrukcyjnego maszyny.

Parametry techniczne przewodu

Rodzaj produktu: kompletny przewód hydrauliczny
Średnica wewnętrzna: DN08, 8 mm, 5/16"
Typ węża: 2SN
Wzmocnienie: dwa oploty stalowe
Długość całkowita: 2,5 m, 250 cm, 2500 mm
Ciśnienie robocze: 350 bar
Końcówka pierwsza: prosta z nakrętką M18x1,5
Końcówka druga: kolanko 90° z nakrętką M18x1,5
System przyłączy: 12L
Materiał węża: NBR, guma
Temperatura pracy: od -40°C do +100°C
Temperatura chwilowa: do +120°C
Mocowanie końcówek: zakucie na prasie hydraulicznej
Norma podana na karcie produktu: ISO 1307
Kolor węża: czarny

Wąż DN08 z dwoma oplotami stalowymi

Konstrukcja 2SN oznacza zastosowanie dwóch stalowych warstw wzmacniających gumowy przewód. Pozwala to wykorzystywać go w instalacjach pracujących przy ciśnieniu do 350 bar, pod warunkiem zgodności wszystkich elementów układu z taką wartością.

Średnica wewnętrzna 8 mm odpowiada oznaczeniu DN08. Przewód sprawdzi się w instalacjach zaprojektowanych pod taki przekrój przepływu. Nie należy zastępować nim węża o innej średnicy bez sprawdzenia wydajności układu, ponieważ zbyt mały przekrój może zwiększać opory przepływu i temperaturę oleju.

Układ AK z kolankiem 90°

Oznaczenie AK określa konfigurację zakończeń. Litera A oznacza prostą końcówkę z nakrętką, a litera K końcówkę kolankową. W tym wariancie kolanko ma kąt 90°, a oba zakończenia wykonano z gwintem M18x1,5 w systemie 12L.

Końcówka kątowa ogranicza potrzebę silnego wyginania węża bezpośrednio przy tulei zaciskowej. Ma to znaczenie w ciasnych przestrzeniach montażowych, gdzie prosta końcówka mogłaby powodować zbyt mały promień gięcia albo naprężenie przewodu.

Do jakich układów pasuje przewód o długości 2,5 m?

Długość 2500 mm pozwala wykonać połączenie pomiędzy oddalonymi podzespołami bez stosowania dodatkowej mufy. Przewód może łączyć rozdzielacz z siłownikiem, pompę z blokiem hydraulicznym albo obsługiwać ruchomy element maszyny.

Może być stosowany w ciągnikach, ładowaczach, przyczepach, maszynach budowlanych, urządzeniach komunalnych oraz instalacjach przemysłowych. Przed montażem należy potwierdzić długość, gwinty, średnicę wewnętrzną i ciśnienie wymagane przez konkretny układ.

Gotowy przewód hydrauliczny do montażu

Końcówki są zakuwane na prasie hydraulicznej, dlatego produkt jest dostarczany jako kompletny przewód. Nie wymaga samodzielnego doboru tulei ani wykonywania dodatkowego zacisku. Po sprawdzeniu zgodności parametrów może zostać zamontowany bezpośrednio w maszynie.

Inne warianty długości znajdziesz w kategorii przewodów hydraulicznych DN08 z końcówką prostą i kolankiem 90°.

Jak poprawnie rozpoznać gwint M18x1,5?

Sam pomiar średnicy nakrętki nie wystarcza do prawidłowego doboru przewodu. Należy sprawdzić również skok gwintu, powierzchnię uszczelniającą oraz system przyłącza. W tym modelu zastosowano połączenie M18x1,5 odpowiadające systemowi 12L.

Gwint o podobnym wymiarze może występować w innym standardzie. Mimo możliwości częściowego wkręcenia połączenie może nie być szczelne. Najbezpieczniej porównać przewód z wymontowanym elementem albo sprawdzić dokumentację techniczną maszyny.

Prawidłowe prowadzenie węża w maszynie

Przewód nie powinien być skręcony, naciągnięty ani zagięty bezpośrednio za tuleją. Trzeba zachować odpowiedni promień gięcia i pozostawić zapas długości dla ruchu podzespołów. Wąż należy również odsunąć od ostrych krawędzi, gorących powierzchni i ruchomych części mechanicznych.

W miejscach narażonych na ocieranie warto zastosować osłonę spiralną do przewodów hydraulicznych. Ogranicza ona bezpośredni kontakt gumowej powłoki z konstrukcją maszyny, ale nie zastępuje prawidłowego zamocowania przewodu.

Przewód o innej długości lub zakończeniach

Jeżeli długość 2,5 m, gwinty M18x1,5 albo konfiguracja prosta i kolanko 90° nie pasują do instalacji, można zamówić przewód wykonany według innych parametrów. Dobór właściwego przewodu jest lepszym rozwiązaniem niż stosowanie kilku przypadkowych redukcji, które zwiększają liczbę potencjalnych miejsc nieszczelności.

Konfigurator przewodów hydraulicznych HYDRON pozwala określić rodzaj węża, średnicę DN, długość oraz zakończenie po obu stronach przewodu.

Ważna informacja dotycząca zamówienia

Przewód jest przygotowywany w konkretnej długości i konfiguracji końcówek. Przed zatwierdzeniem zakupu należy dokładnie sprawdzić wszystkie parametry oraz sposób ustawienia kolanka. Produkt wykonany według indywidualnej specyfikacji może być objęty wyłączeniem prawa odstąpienia od umowy dotyczącym rzeczy nieprefabrykowanych.
