Złączka / Przyłączka prosta ED 1/4/M12X1,5 6L

Przejdź do sekcji Opinie

4,82 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/4" BSP
Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Rozmiar gwintu 2 M12X1,5
Rozmiar gwintu 2 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 250 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN92GG-6LR (1/4)
Oznaczenie wg VITILLO AME06LMG04EL.1
Oznaczenie wg CAST 100324.1
Oznaczenie wg PARKER ERMETO XGE 6-LR 1/4" ED
Oznaczenie alternatywne 1CB-12-04WD

Opis

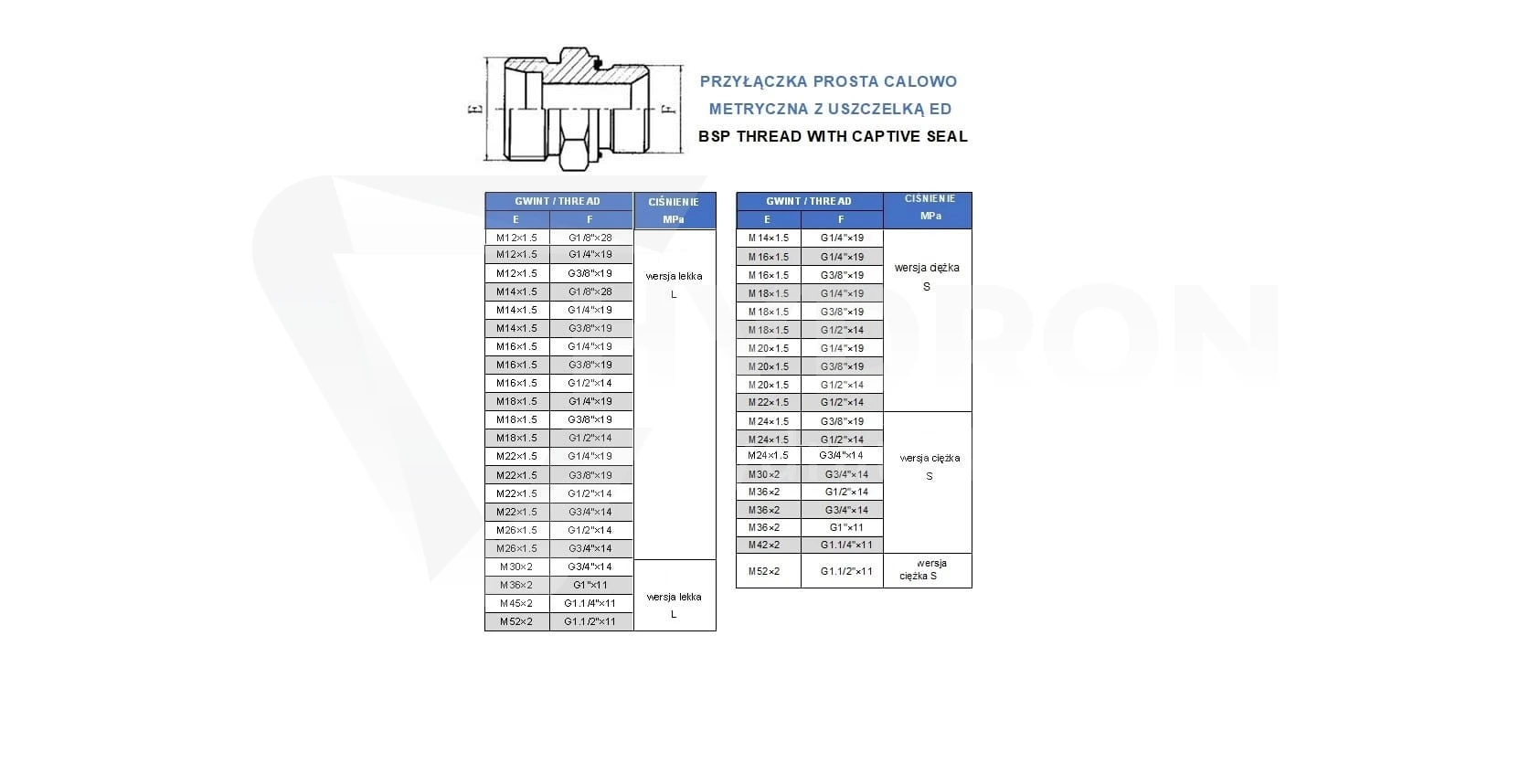

Złączka prosta ED BSP 1/4" / M12x1,5 6L – przyłączka hydrauliczna

Złączka prosta ED BSP 1/4" / M12x1,5 6L to przyłączka hydrauliczna przeznaczona do łączenia przewodów oraz wykonywania przyłączy w korpusach urządzeń. Posiada dwa gwinty zewnętrzne: calowy BSP 1/4" i metryczny M12x1,5. Strona calowa wyposażona jest w gumową uszczelkę ED. Strona metryczna wykorzystuje samouszczelniający stożek zaciskowy 24°. Korpus wykonany jest ze stali automatowej pokrytej ocynkiem.

Zastosowanie i charakterystyka techniczna

Przyłączka BSP 1/4" / M12x1,5 6L może służyć zarówno do łączenia przewodów hydraulicznych, jak i do przyłączenia przewodu do korpusu pompy, siłownika lub rozdzielacza. Gwint cylindryczny BSP 1/4" posiada uszczelkę ED. Po stronie metrycznej M12x1,5 uszczelnienie następuje podczas dokręcania współpracujących powierzchni stożkowych 24°.

Przyłącze należy do wersji lekkiej 6L i przeznaczone jest do układów wykorzystujących olej hydrauliczny. Znajduje zastosowanie w maszynach rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeniach przemysłowych. Przed montażem należy sprawdzić zgodność gwintów i powierzchni uszczelniających.

Oznaczenia zamienne i identyfikacja

Oznaczenia porównawcze: Ermetto XGE 6-LR 1/4" ED, Rastelli-Raccordi TN92GG-6LR (1/4), Cast 100324.1, Vitillo AME06LMG04EL.1 oraz 1CB-12-04WD. Symbole ułatwiają identyfikację odpowiedniej przyłączki podczas wymiany elementów hydraulicznych.

Dlaczego warto wybrać nasze komponenty?

Możliwość zastosowania jako złączka do przewodów lub przyłączka do korpusu.
Gwint zewnętrzny BSP 1/4" z gumową uszczelką ED.
Gwint metryczny M12x1,5 ze stożkiem zaciskowym 24°.
Wersja lekka 6L ze stali automatowej ocynkowanej.
Oznaczenia porównawcze Ermetto, Rastelli-Raccordi, Cast i Vitillo.

Specyfikacja techniczna

Parametr	Wartość
Typ przyłącza	Proste BSP / metryczne, ED
Gwint od strony korpusu	BSP 1/4" zewnętrzny, cylindryczny
Gwint od strony przewodu	M12x1,5 zewnętrzny
Wersja przyłącza	Lekka 6L
Kąt stożka	24°
Uszczelnienie korpusu	Gumowa uszczelka ED
Materiał	Stal automatowa ocynkowana
Medium	Olej hydrauliczny
Ermetto	XGE 6-LR 1/4" ED
Rastelli-Raccordi	TN92GG-6LR (1/4)
Cast	100324.1
Vitillo	AME06LMG04EL.1
Oznaczenie alternatywne	1CB-12-04WD
