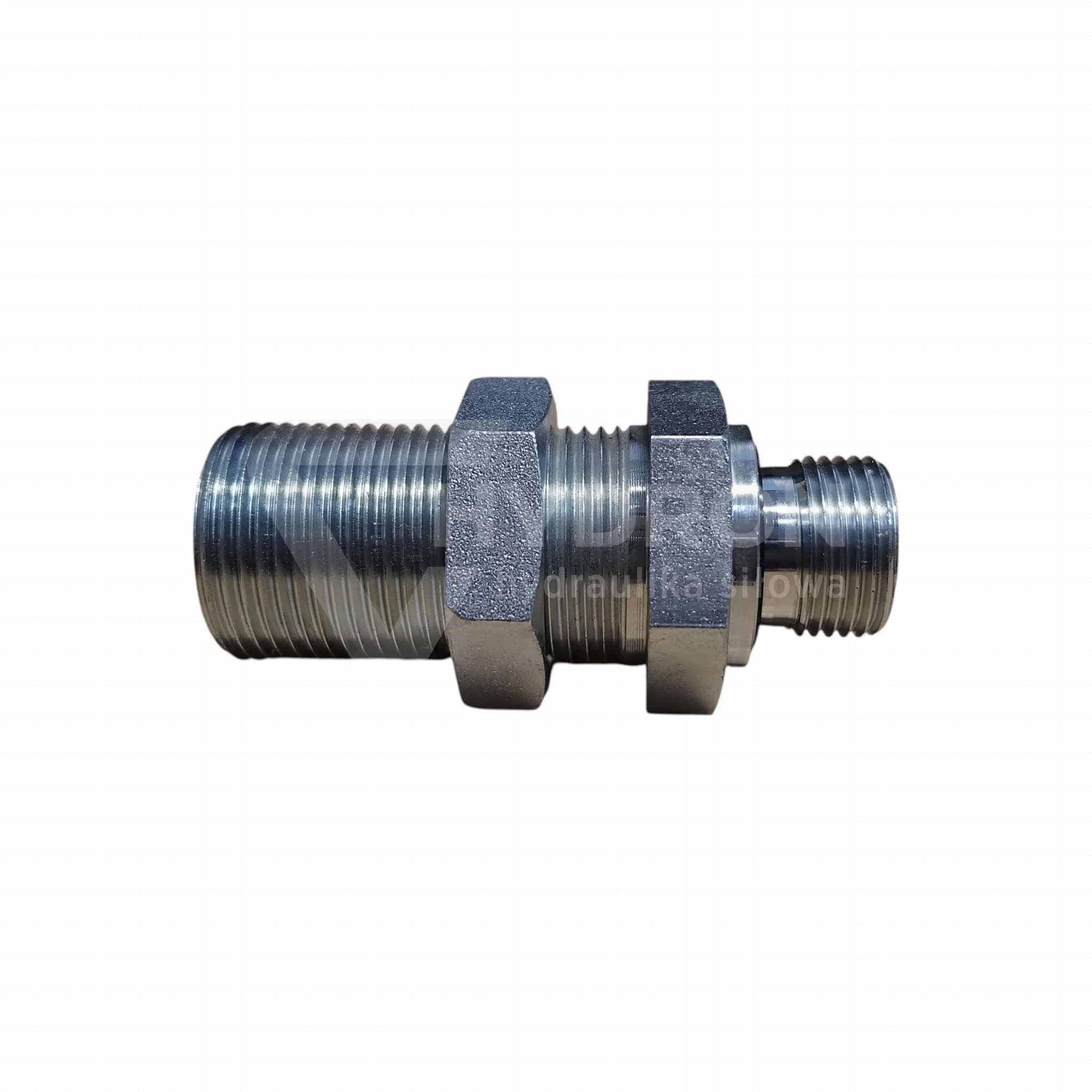

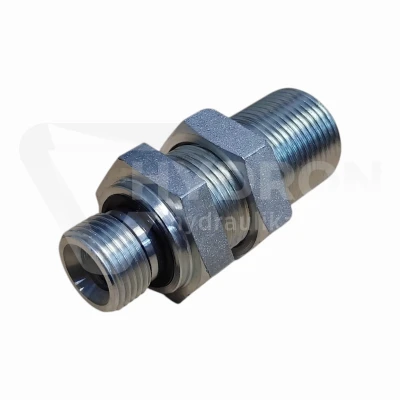

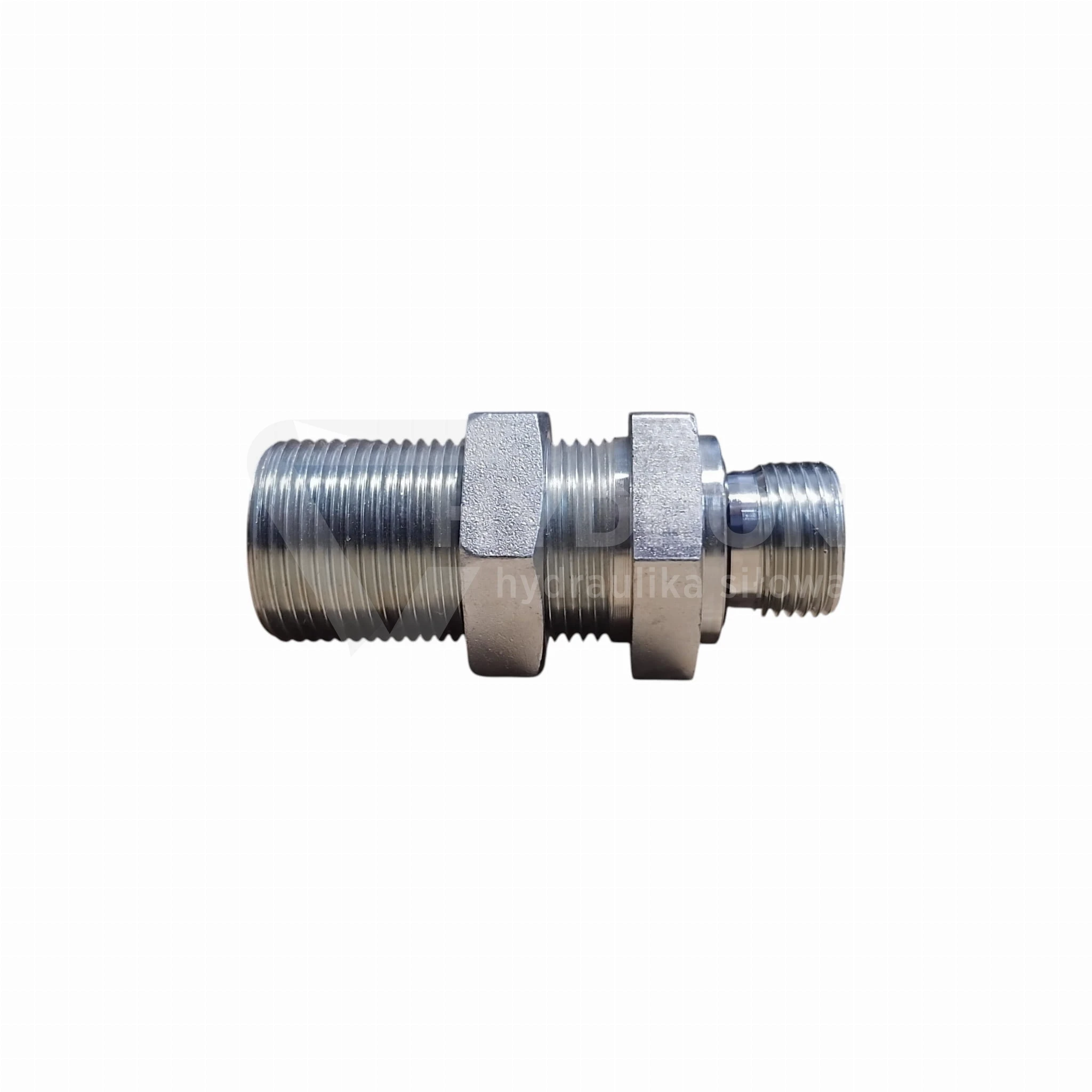

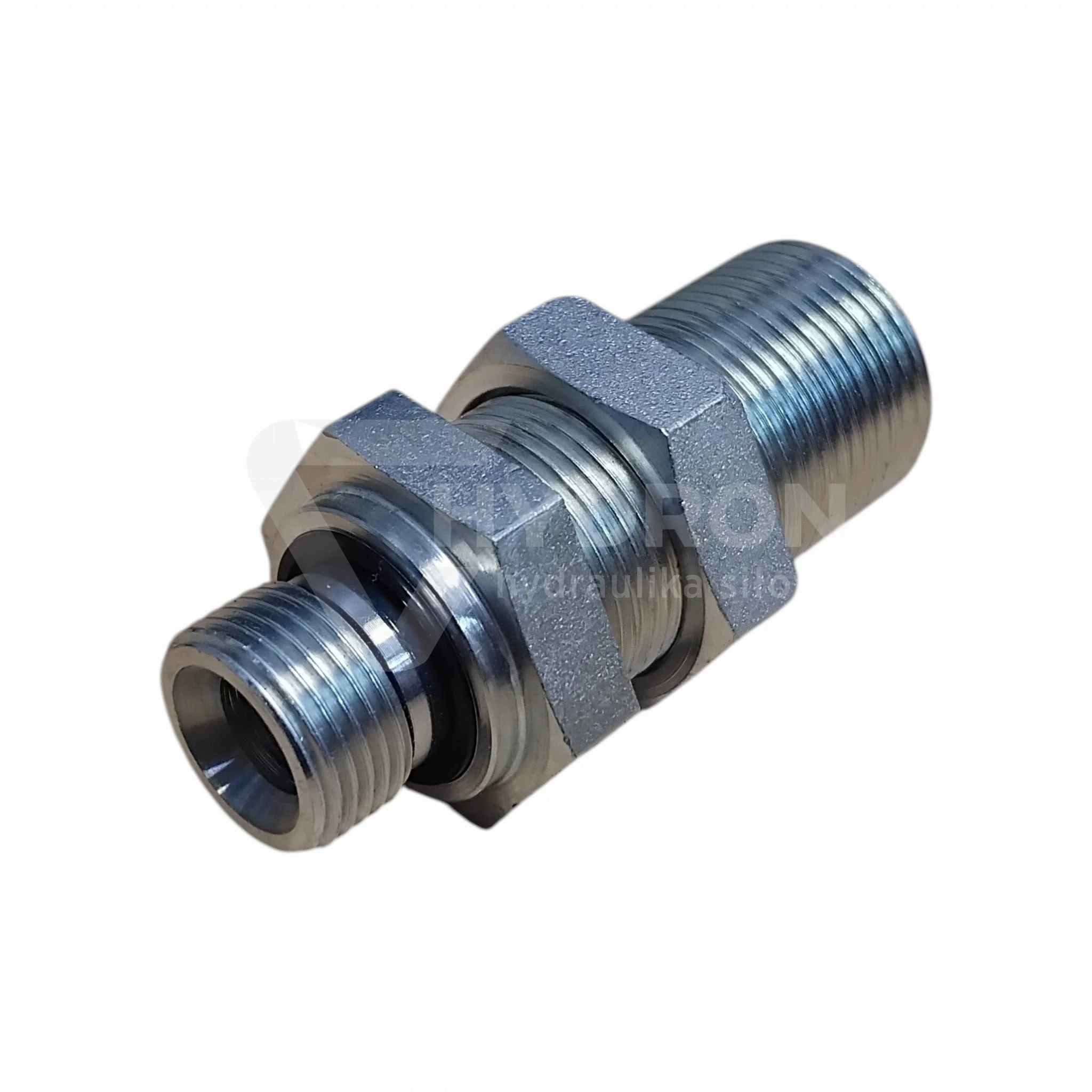

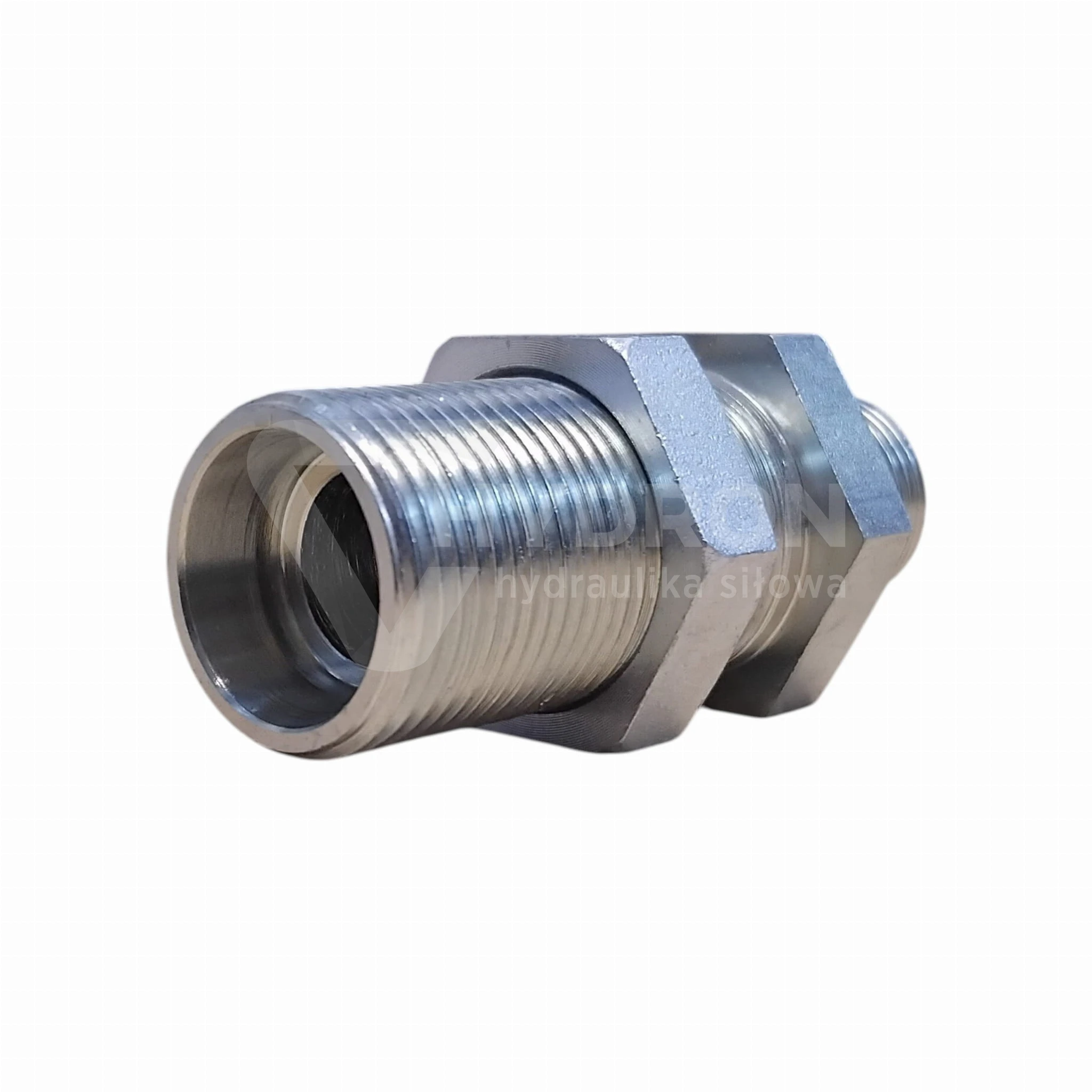

Złączka grodziowa 1/4"ED / M12x1,5 6L

Przejdź do sekcji Opinie

10,75 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/4" BSP
Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Rozmiar gwintu 2 M12X1,5
Rozmiar gwintu 2 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka grodziowa 1/4"ED / M12x1,5 6L

Złączka grodziowa 1/4"ED / M12x1,5 6L jest niewielkim elementem przyłączeniowym do hydrauliki siłowej, stosowanym tam, gdzie przewód, rurka lub punkt pomiarowy musi przejść przez panel, gródź, płytę montażową albo obudowę maszyny. Produkt łączy gwint calowy 1/4" BSP z gwintem metrycznym M12x1,5 w serii 6L. Strona 1/4"ED pozwala wykonać szczelne połączenie po stronie BSP, a strona M12x1,5 6L współpracuje z elementami metrycznymi lekkiej serii rurowej. Złączka jest wykonana ze stali automatowej, zabezpieczona ocynkiem w pasywacji białej i przeznaczona do pracy przy ciśnieniu do 315 bar.

Produkt: złączka grodziowa 1/4"ED / M12x1,5 6L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa

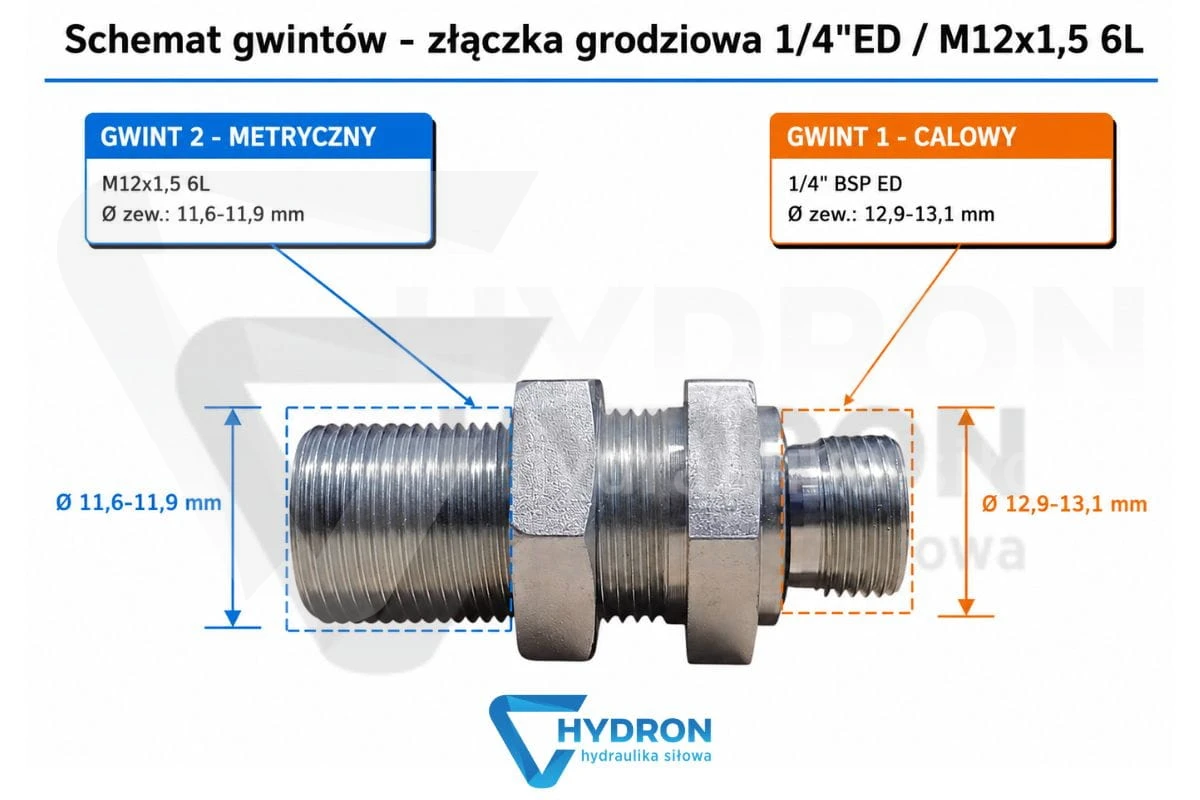

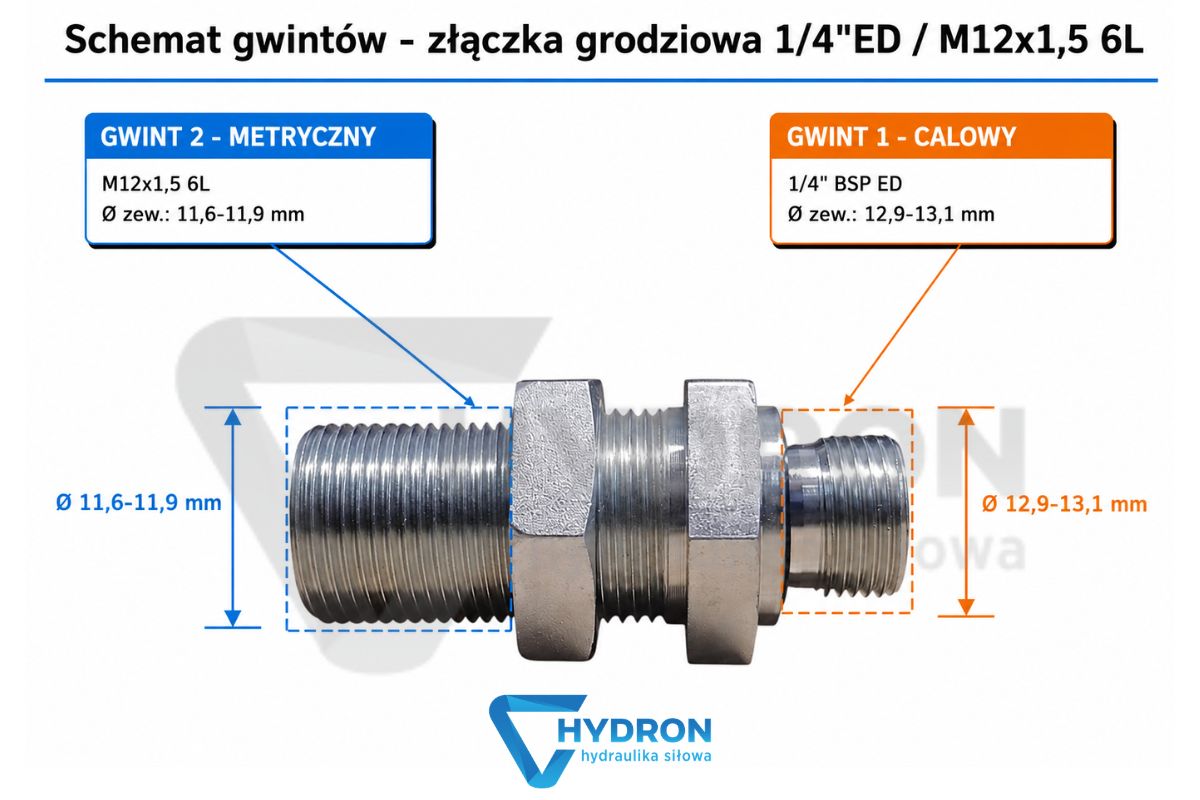

Gwint 1: 1/4" BSP
Wymiar gwintu 1: 12,9-13,1 mm zewnętrznie / 11,4-11,9 mm wewnętrznie
Gwint 2: M12x1,5
Wymiar gwintu 2: 11,6-11,9 mm zewnętrznie / 10,2-10,6 mm wewnętrznie
Seria metryczna: 6L
Gwint większy: 1/4" BSP
Gwint mniejszy: M12x1,5
Ciśnienie pracy: 315 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Kod produktu: ZN-141-1 M12/1/4
Kod kreskowy EAN: 0200000003562

Mała złączka grodziowa do uporządkowania przejścia przez panel

Złączka grodziowa 1/4"ED / M12x1,5 6L jest przydatna tam, gdzie instalacja hydrauliczna nie może być poprowadzona luzem przez otwór w konstrukcji. Montaż grodziowy tworzy stały punkt przejścia i ogranicza pracę przewodu na samym gwincie. W praktyce takie rozwiązanie spotyka się w panelach sterujących, małych obudowach hydraulicznych, pulpitach maszyn, przejściach serwisowych oraz w miejscach, gdzie przewód ma być rozdzielony na stronę zewnętrzną i wewnętrzną maszyny. Podobne warianty można znaleźć w kategorii złączki grodziowe calowo-metryczne BSP/M.

Gwint 1/4" BSP i M12x1,5 6L w praktyce

W tym produkcie różnica między stroną calową i metryczną nie jest duża, dlatego dobór „na oko” łatwo kończy się pomyłką. Gwint większy to 1/4" BSP, a gwint mniejszy to M12x1,5. Strona M12x1,5 pracuje w serii 6L, czyli w małym rozmiarze lekkiej serii metrycznej. Przed montażem trzeba sprawdzić nie tylko średnicę gwintu, ale również skok, serię i typ elementu współpracującego. Jeżeli układ po stronie metrycznej ma pozostać bez przejścia BSP, warto porównać ten produkt ze złączką złączka grodziowa M12x1,5 06L.

Kiedy wybrać złączkę 1/4"ED / M12x1,5 6L

Ten wariant warto wybrać wtedy, gdy instalacja wymaga przejścia przez gródź i jednocześnie łączy standard BSP z małą stroną metryczną 6L. Może to dotyczyć linii pomocniczej, odcinka sterującego, niewielkiego punktu przyłączeniowego albo przejścia technicznego w maszynie. Złączka nie jest elementem do dużych przepływów, tylko do mniejszych połączeń, gdzie liczy się szczelność, stabilne osadzenie i poprawne dopasowanie gwintu. Jeżeli w danym miejscu stosowana jest rura 6L, do kompletacji mogą być potrzebne także nakrętki złączne M12x1,5 na rurkę 6L lub pierścienie zacinające na rurkę 6L.

ED nie oznacza zwykłego gwintu BSP

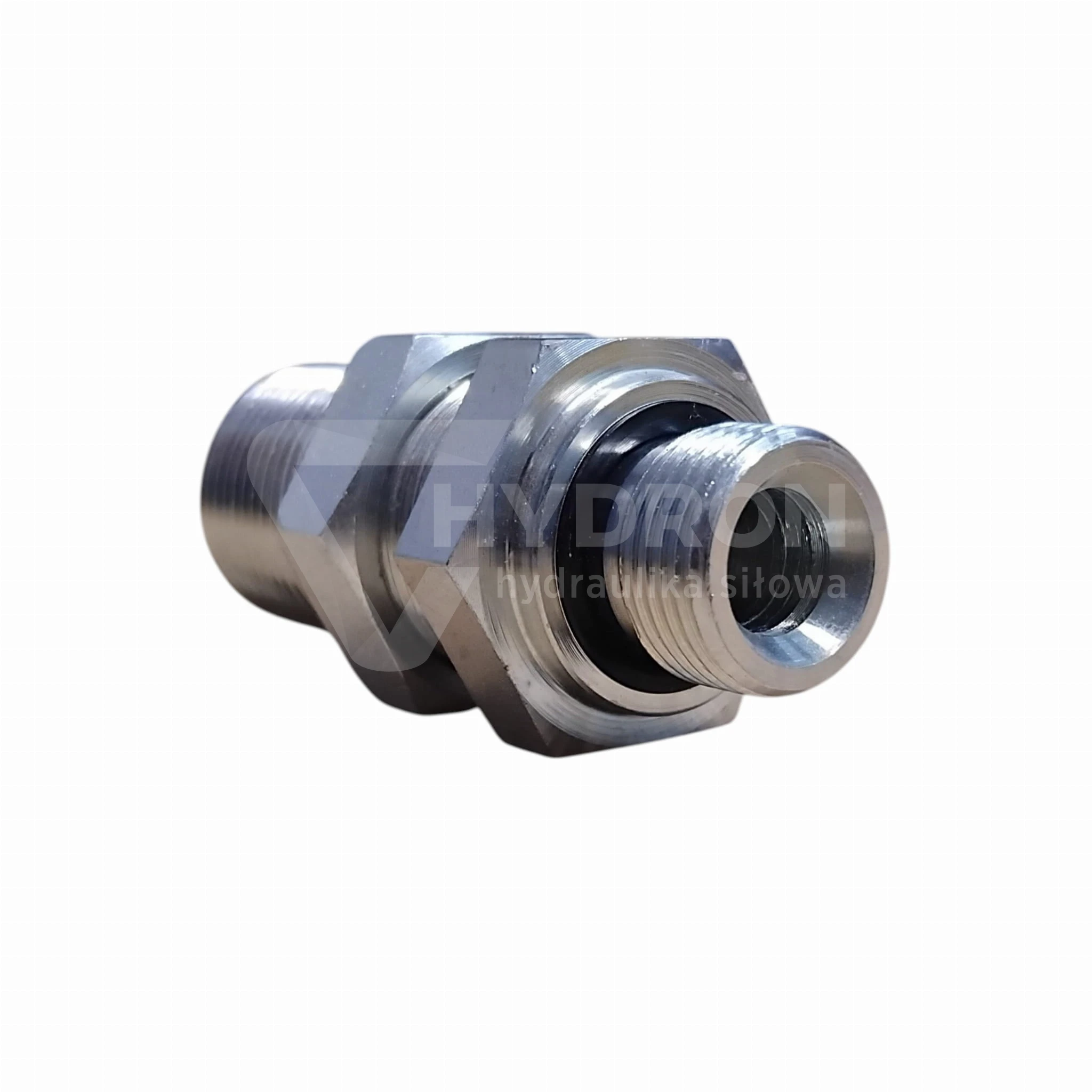

Oznaczenie ED przy stronie 1/4" BSP jest ważne, ponieważ wskazuje na połączenie z uszczelnieniem elastomerowym. Nie należy więc traktować tej złączki jak dowolnego adaptera z gwintem 1/4" BSP. W hydraulice siłowej szczelność zależy od zgodności całego połączenia, a nie tylko od tego, czy gwint da się wkręcić. Jeżeli gniazdo lub element współpracujący wymaga innego sposobu uszczelnienia, sama zgodność wymiaru może nie wystarczyć. Przy montażu trzeba sprawdzić stan powierzchni uszczelniającej, czystość gwintu i prawidłowe osadzenie złączki w grodzi.

Najczęstszy błąd przy małych złączkach grodziowych

Przy małych rozmiarach problemem nie jest tylko wyciek. Często większym problemem jest uszkodzenie gwintu podczas próby dopasowania niewłaściwego elementu. Gwinty 1/4" BSP i M12x1,5 są zbliżone wymiarowo, więc przy zabrudzonej lub starej instalacji można łatwo pomylić strony. Złączka może wtedy wejść częściowo, ale po dokręceniu uszkodzi gwint albo nie doszczelni połączenia. W razie wątpliwości lepiej zmierzyć oba gwinty i porównać element z pełną grupą złączek hydraulicznych, zamiast montować część siłowo.

Montaż przez gródź bez obciążania gwintu

Złączka grodziowa powinna być zamocowana w taki sposób, aby panel lub płyta przejmowały funkcję stabilizacji, a przewód nie ciągnął złączki na bok. Przy małych połączeniach 6L nawet niewielkie naprężenie może z czasem doprowadzić do wycieku, szczególnie gdy maszyna pracuje w drganiach. Przewód powinien mieć odpowiednią długość, łagodny przebieg i dostęp do późniejszego serwisu. Jeżeli przewód przechodzi w pobliżu krawędzi, ramy albo osłony, warto zastosować osłony spiralne na węże hydrauliczne.

Ciśnienie 315 bar a cały układ

Ciśnienie pracy 315 bar dotyczy złączki, ale nie oznacza automatycznie, że cały fragment instalacji ma taki sam dopuszczalny zakres pracy. Ograniczeniem może być przewód, końcówka, nakrętka, rura, uszczelnienie albo element, do którego złączka zostanie podłączona. Przy wymianie grodziówki warto sprawdzić cały odcinek instalacji, szczególnie jeśli poprzednie połączenie było dokręcane kilka razy albo pojawiał się na nim olej. Do kontroli układu można wykorzystać manometry hydrauliczne, zwłaszcza gdy wyciek pojawia się dopiero po wzroście ciśnienia.

Dobór przewodu do przejścia grodziowego 6L

Przejście grodziowe powinno być dobrane razem z przewodem, końcówką i elementem po drugiej stronie panelu. Jeżeli przewód jest wykonywany na wymiar, trzeba uwzględnić długość, promień gięcia i ustawienie końcówek. Zbyt krótki wąż będzie ciągnął złączkę, a zbyt długi może ocierać się o konstrukcję. Przy wykonywaniu kompletnego odcinka można zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego miejsca montażu w maszynie.

Warianty sąsiednie przy identyfikacji części

Jeżeli stary element został zdemontowany i nie ma pewności co do wymiaru, warto porównać złączkę z sąsiednimi rozmiarami z tej samej grupy. Przy małych przejściach często pojawiają się zbliżone warianty, takie jak złączka grodziowa M14x1,5 08L lub złączka grodziowa M16x1,5 10L. Porównanie wymiarów pomaga uniknąć sytuacji, w której gwint wydaje się podobny, ale element nie pracuje w tym samym standardzie połączenia.

Wsparcie Hydron przy doborze złączki grodziowej 1/4"ED

Przy doborze złączki grodziowej 1/4"ED / M12x1,5 6L warto podać oba gwinty, miejsce montażu, ciśnienie pracy i informację, czy element przechodzi przez panel, ramę czy płytę hydrauliczną. Hydron pomaga dobierać złączki, przyłączki, przewody, końcówki, rury i elementy mocujące do instalacji hydrauliki siłowej. Dobrze dobrana złączka ogranicza ryzyko wycieku, przyspiesza montaż i zmniejsza liczbę poprawek podczas serwisu maszyny.

Faq

Czy złączka grodziowa 1/4"ED / M12x1,5 6L służy do przejścia przez panel?

Tak. Produkt jest przeznaczony do wykonania stabilnego przejścia przez gródź, panel, płytę montażową lub element konstrukcyjny maszyny.

Jakie gwinty ma złączka grodziowa 1/4"ED / M12x1,5 6L?

Złączka ma gwint 1/4" BSP oraz gwint metryczny M12x1,5 w serii 6L.

Który gwint jest większy?

Gwint większy to 1/4" BSP, a gwint mniejszy to M12x1,5. Różnica wymiarowa jest niewielka, dlatego przed montażem trzeba dokładnie sprawdzić oba standardy.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 315 bar. Cały układ musi być jednak dobrany do parametrów najsłabszego elementu instalacji.

Co oznacza ED przy gwincie BSP?

ED oznacza uszczelnienie elastomerowe po stronie BSP. Przy montażu trzeba sprawdzić, czy element współpracujący jest zgodny z takim typem uszczelnienia.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez przegrodę. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu lub rozdzielacza, trzeba dobrać odpowiednią przyłączkę korpusową.

Co sprawdzić przed zakupem złączki 1/4"ED / M12x1,5 6L?

Przed zakupem należy sprawdzić gwint 1/4" BSP, gwint M12x1,5, serię 6L, ciśnienie pracy, typ uszczelnienia oraz miejsce montażu w grodzi lub panelu maszyny.
