Przyłączka prosta ED M18X1,5/M20X1,5 12S

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 8,44 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 M18x1,5
  • Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
  • Rozmiar gwintu 2 M20X1,5
  • Rozmiar gwintu 2 w milimetrach 19,6-19,9zew./18,2-18,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 250 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73140 Przyłączki proste
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AME12SMM18EL.1

Opis

Przyłączka prosta ED M18x1,5 / M20x1,5 12S

Przyłączka prosta ED M18x1,5 / M20x1,5 12S to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do korpusów pomp, siłowników, rozdzielaczy i innych urządzeń. Posiada dwa gwinty zewnętrzne metryczne: M18x1,5 od strony korpusu oraz M20x1,5 od strony przewodu. Przyłącze korpusowe wyposażono w uszczelkę ED, natomiast przyłącze przewodowe wykonano w wersji ciężkiej 12S ze stożkiem 24°. Korpus przyłączki wykonano ze stali automatowej ocynkowanej. Produkt przeznaczony jest do instalacji wykorzystujących olej hydrauliczny.

Zastosowanie przyłączki ED M18x1,5 / M20x1,5 12S

Przyłączka hydrauliczna M18x1,5 / M20x1,5 12S umożliwia wykonanie połączenia pomiędzy odpowiednio przygotowanym gniazdem urządzenia a kompatybilną końcówką przewodu hydraulicznego. Jest przeznaczona do montażu w korpusach pomp, siłowników, rozdzielaczy i innych elementów wyposażonych w odpowiednie przyłącze gwintowane.

Produkt znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Może być wykorzystywany przy budowie nowych instalacji, wymianie przewodów oraz pracach serwisowych wymagających połączenia gwintu M18x1,5 z przyłączem metrycznym M20x1,5 12S.

Gwint zewnętrzny M18x1,5 od strony korpusu

Strona przyłączki przeznaczona do wkręcenia w korpus urządzenia posiada gwint zewnętrzny metryczny M18x1,5. Oznaczenie M18 określa nominalną średnicę gwintu wynoszącą 18 mm, natomiast wartość 1,5 wskazuje skok gwintu w milimetrach.

Przyłącze jest przeznaczone do współpracy z odpowiednio wykonanym gniazdem w korpusie urządzenia hydraulicznego. Przed montażem należy sprawdzić zgodność gwintu, stan powierzchni przylegania oraz konstrukcję gniazda odpowiednią dla uszczelki ED. Samo dopasowanie średnicy i skoku gwintu nie gwarantuje szczelności połączenia.

Uszczelka ED – uszczelnienie przyłącza korpusowego

Przyłączka posiada uszczelkę ED umieszczoną po stronie gwintu M18x1,5. Uszczelnienie elastomerowe współpracuje z odpowiednią powierzchnią gniazda korpusu. Po prawidłowym dokręceniu przyłączki zapewnia uszczelnienie miejsca połączenia elementów.

W przypadku prawidłowo wykonanego przyłącza ED nie trzeba stosować dodatkowych materiałów uszczelniających, takich jak taśma PTFE, pasta do gwintów czy oddzielna podkładka metalowo-gumowa. Przed montażem należy sprawdzić stan uszczelki oraz czystość powierzchni uszczelniającej. Uszczelka ED wymaga odpowiednio przygotowanego gniazda i nie jest rozwiązaniem uniwersalnym dla każdego otworu M18x1,5.

Gwint M20x1,5 12S – przyłącze przewodu hydraulicznego

Po przeciwnej stronie przyłączki znajduje się gwint zewnętrzny metryczny M20x1,5, przeznaczony do podłączenia kompatybilnej końcówki przewodu hydraulicznego, kolanka lub innego elementu złącznego. Nominalna średnica gwintu wynosi 20 mm, a skok 1,5 mm.

Oznaczenie 12S identyfikuje przyłącze serii ciężkiej. W systemie metrycznych złączy rurowych liczba 12 odnosi się do nominalnej średnicy zewnętrznej współpracującej rury hydraulicznej wynoszącej 12 mm, natomiast litera S oznacza serię ciężką. Przy doborze końcówki należy potwierdzić zgodność gwintu, serii oraz konstrukcji powierzchni uszczelniającej.

Stożek 24° – uszczelnienie strony przewodowej

Przyłącze przewodowe M20x1,5 12S wykorzystuje powierzchnię stożkową o kącie 24°. Jest to rozwiązanie stosowane w metrycznych systemach połączeń hydraulicznych. Podczas dokręcania odpowiedniej końcówki następuje docisk współpracujących powierzchni, umożliwiający uzyskanie szczelnego połączenia.

Sposób uzyskania szczelności zależy również od konstrukcji podłączanej końcówki przewodu. Należy stosować elementy zgodne z systemem 24° oraz rozmiarem 12S. Nie należy zastępować ich końcówkami o innym sposobie uszczelnienia wyłącznie dlatego, że posiadają taki sam gwint.

Seria ciężka 12S – dobór kompatybilnych końcówek

Przyłączka została wykonana w wersji ciężkiej 12S. Oznaczenie to pozwala dobrać właściwe elementy współpracujące, w tym końcówki przewodów oraz złączki wyposażone w odpowiednie przyłącze metryczne. Seria ciężka stanowi odrębny wariant wymiarowy względem serii lekkiej L.

Podczas doboru nie należy kierować się wyłącznie gwintem M20x1,5. Konieczna jest także zgodność rozmiaru 12S i geometrii stożka uszczelniającego. Dopuszczalne parametry ciśnieniowe należy ustalić na podstawie danych technicznych kompletnego połączenia.

Konstrukcja prosta – połączenie urządzenia z przewodem

Korpus przyłączki posiada dwa gwinty zewnętrzne umieszczone po przeciwnych stronach. Konstrukcja prosta umożliwia połączenie przewodu z korpusem urządzenia hydraulicznego w jednej osi, bez konieczności stosowania dodatkowego kolanka, jeżeli przebieg instalacji pozwala na takie rozwiązanie.

Połączenie ma charakter rozłączny, co umożliwia demontaż podczas czynności serwisowych. Należy zapewnić właściwe prowadzenie przewodu, bez nadmiernego skręcania, zginania przy końcówce i obciążania przyłączki siłami bocznymi.

Stal automatowa ocynkowana – materiał wykonania

Przyłączkę wykonano ze stali automatowej, stosowanej do produkcji precyzyjnych elementów gwintowanych. Powierzchnię stalowego korpusu zabezpieczono ocynkiem, który ogranicza oddziaływanie czynników sprzyjających korozji.

Produkt przeznaczony jest do układów hydraulicznych wykorzystujących olej hydrauliczny. Przy doborze należy uwzględnić właściwości medium, wymagane parametry pracy instalacji oraz kompatybilność uszczelnień i końcówek przewodów.

Oznaczenie katalogowe Vitillo AME12SMM18EL.1

Oznaczenie przyłączki według Vitillo to AME12SMM18EL.1. Symbol ułatwia identyfikację odpowiedniego wariantu podczas wyszukiwania elementów hydraulicznych i doboru zamienników. Przed zastosowaniem produktu należy potwierdzić zgodność gwintów M18x1,5 i M20x1,5, uszczelnienia ED oraz przyłącza 12S ze stożkiem 24°.

Cechy i parametry przyłączki ED M18x1,5 / M20x1,5 12S

  • Gwint zewnętrzny M18x1,5 od strony korpusu.
  • Gwint zewnętrzny M20x1,5 od strony przewodu hydraulicznego.
  • Uszczelnienie ED na przyłączu korpusowym.
  • Stożek zaciskowy o kącie 24°.
  • Wersja ciężka przyłącza 12S.
  • Stal automatowa ocynkowana.
  • Medium robocze: olej hydrauliczny.
  • Konstrukcja prosta z dwoma gwintami zewnętrznymi.
  • Oznaczenie katalogowe Vitillo AME12SMM18EL.1.

Inne warianty przyłączy, redukcji oraz rozmiarów gwintów dostępne są w kategorii przyłączki proste metryczne HYDRON. W przypadku wątpliwości dotyczących doboru gwintów, uszczelnienia ED lub serii ciężkiej 12S można skorzystać ze wsparcia technicznego HYDRON.

Specyfikacja techniczna

Parametr Wartość
RodzajPrzyłączka prosta ED
Gwint od strony korpusuM18x1,5 zewnętrzny
Gwint od strony przewoduM20x1,5 zewnętrzny
Skok obu gwintów1,5 mm
Wersja przyłącza12S, seria ciężka
Kąt stożka zaciskowego24°
Uszczelnienie od strony korpusuUszczelka ED
Przyłącze od strony przewoduMetryczne 12S, stożek 24°
MateriałStal automatowa ocynkowana
Typ cieczyOlej hydrauliczny
Oznaczenie VitilloAME12SMM18EL.1

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada przyłączka ED M18x1,5 / M20x1,5 12S?

Przyłączka posiada dwa gwinty zewnętrzne metryczne: M18x1,5 od strony korpusu oraz M20x1,5 od strony przewodu hydraulicznego. Przyłącze przewodowe wykonano w serii ciężkiej 12S.

Czy przyłączka ED wymaga dodatkowego uszczelnienia po stronie korpusu?

Nie. Strona M18x1,5 posiada uszczelkę ED, która współpracuje z odpowiednio przygotowanym gniazdem. Nie ma potrzeby stosowania dodatkowej taśmy PTFE, pasty ani podkładki uszczelniającej w tym miejscu.

Co oznacza M20x1,5 12S i stożek 24°?

M20x1,5 to gwint metryczny o średnicy nominalnej 20 mm i skoku 1,5 mm. Oznaczenie 12S wskazuje serię ciężką przeznaczoną do systemu rur o średnicy zewnętrznej 12 mm. Stożek 24° określa geometrię powierzchni przyłączeniowej.

Gdzie można zastosować przyłączkę M18x1,5 / M20x1,5?

Produkt można stosować w kompatybilnych korpusach pomp, siłowników, rozdzielaczy oraz innych urządzeń hydraulicznych, które posiadają odpowiednie gniazdo M18x1,5 i wymagają przyłącza przewodowego M20x1,5 12S.

Jakie jest oznaczenie przyłączki według Vitillo?

Oznaczenie katalogowe według Vitillo to AME12SMM18EL.1.

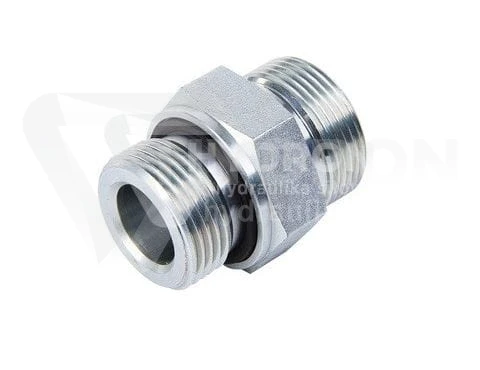

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona przyłączka może różnić się wyglądem od przedstawionej fotografii.
