Złączka / Przyłączka M20x1,5/M27X2 12S/18L

Przejdź do sekcji Opinie

13,10 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M20x1,5
Rozmiar gwintu 1 w milimetrach 19,6-19,9zew./18,2-18,6wew.
Rozmiar gwintu 2 M27X2
Rozmiar gwintu 2 w milimetrach 26,6-26,9zew./24,6-25,0wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 250 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M20x1,5 / M27x2 12S/18L

Złączka prosta BB M20x1,5 / M27x2 12S/18L to łącznik hydrauliczny z dwoma różnymi gwintami zewnętrznymi metrycznymi, przeznaczony do wykonywania rozłącznych połączeń przewodów hydraulicznych. Z jednej strony posiada gwint M20x1,5, a z drugiej M27x2. Złączka umożliwia połączenie odpowiednio dobranych elementów wykorzystujących system stożkowy 24° oraz przyłącza oznaczane jako 12S i 18L. Konstrukcja prosta pozwala zachować współosiowe ustawienie końcówek. Produkt jest przeznaczony do instalacji wykorzystujących olej hydrauliczny.

Zastosowanie złączki metrycznej M20x1,5 / M27x2

Złączka hydrauliczna BB M20x1,5 / M27x2 umożliwia wykonanie połączenia dwóch przewodów zakończonych odpowiednio dobranymi końcówkami gwintowanymi. Może również służyć jako łącznik pomiędzy kompatybilnymi elementami instalacji wykorzystującymi metryczny system uszczelnienia stożkowego.

Produkt znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Może być wykorzystywany podczas montażu nowych przewodów, napraw i modernizacji instalacji, w których wymagane jest połączenie dwóch różnych rozmiarów gwintów metrycznych.

Gwint zewnętrzny M20x1,5 – przyłącze metryczne

Pierwsza strona złączki posiada gwint zewnętrzny M20x1,5. Jego nominalna średnica wynosi 20 mm, natomiast skok gwintu 1,5 mm. Przyłącze jest przeznaczone do współpracy z kompatybilną końcówką wyposażoną w odpowiedni gwint wewnętrzny oraz zgodną powierzchnię uszczelniającą.

Przy doborze należy sprawdzić nie tylko gwint M20x1,5, ale również oznaczenie serii i konstrukcję systemu uszczelnienia. Zgodność średnicy oraz skoku gwintu nie zawsze oznacza możliwość bezpośredniego połączenia dwóch elementów hydraulicznych.

Gwint zewnętrzny M27x2 – druga strona złączki

Druga strona złączki została wyposażona w gwint zewnętrzny metryczny M27x2. Oznaczenie M27 określa nominalną średnicę gwintu wynoszącą 27 mm, natomiast wartość 2 oznacza skok gwintu w milimetrach. Jest to większe przyłącze w porównaniu ze stroną M20x1,5.

Przed podłączeniem przewodu należy potwierdzić zgodność gwintu oraz geometrii powierzchni uszczelniających. Szczególnej uwagi wymaga dobór elementów oznaczanych jako 18L, ponieważ spotykane są również inne wykonania metrycznych przyłączy dla tego rozmiaru serii.

Wersja ciężka 12S i lekka 18L – różnice przyłączy

Oznaczenie 12S/18L informuje o zastosowaniu przyłączy związanych z dwiema seriami metrycznych systemów złącznych. Litera S oznacza serię ciężką, natomiast L serię lekką. Liczby 12 i 18 odnoszą się do nominalnych średnic zewnętrznych rur hydraulicznych właściwych dla tych oznaczeń.

Przyłącza serii lekkiej i ciężkiej nie powinny być dobierane zamiennie bez weryfikacji ich wymiarów. Przy wyborze końcówek należy sprawdzić gwinty, serię oraz sposób uszczelnienia. Złączka umożliwia wykonanie przejścia pomiędzy odpowiednio dobranymi elementami różnych rozmiarów.

Stożek zaciskowy 24° – uszczelnienie połączenia

Złączka wykorzystuje system przyłączeniowy ze stożkiem zaciskowym o kącie 24°. Rozwiązanie jest stosowane w hydraulice siłowej do wykonywania rozłącznych połączeń przewodów i elementów gwintowanych. Podczas dokręcania odpowiednio dobranej końcówki następuje docisk współpracujących powierzchni uszczelniających.

Uzyskanie szczelności wymaga zastosowania kompatybilnych elementów. Przed montażem należy sprawdzić stan stożków, czystość gwintów i zgodność konstrukcji końcówek. Nie należy stosować końcówek o innym systemie uszczelnienia wyłącznie dlatego, że można je mechanicznie nakręcić na gwint złączki.

Konstrukcja prosta BB – połączenie dwóch przewodów

Złączka BB posiada dwa gwinty zewnętrzne umieszczone po przeciwnych stronach prostego korpusu. Konstrukcja umożliwia wykonanie współosiowego połączenia pomiędzy kompatybilnymi końcówkami przewodów hydraulicznych, bez zmiany kierunku przepływu przez zastosowanie kolanka.

Ze względu na dwa różne rozmiary gwintów złączka pełni funkcję łącznika przejściowego. Przy doborze należy uwzględnić również warunki pracy całego układu. Produkt przeznaczony jest do instalacji hydraulicznych wykorzystujących olej hydrauliczny.

Jak prawidłowo dobrać złączkę M20x1,5 / M27x2?

Podczas doboru należy najpierw ustalić rozmiary gwintów współpracujących końcówek. Strona M20x1,5 wymaga odpowiedniego gwintu wewnętrznego o skoku 1,5 mm, natomiast strona M27x2 wymaga gwintu wewnętrznego o skoku 2 mm. Różnice te wykluczają bezpośrednią zamienność obu przyłączy.

Następnie należy potwierdzić serię hydrauliczną i geometrię powierzchni uszczelniających. Przed ostatecznym montażem należy także sprawdzić dopuszczalne parametry pracy połączenia i prawidłowe prowadzenie przewodów, aby ograniczyć obciążenia mechaniczne działające na złączkę.

Cechy i parametry złączki M20x1,5 / M27x2 12S/18L

Gwint zewnętrzny metryczny M20x1,5.
Gwint zewnętrzny metryczny M27x2.
Dwa różne rozmiary gwintów w jednym korpusie.
Oznaczenie serii 12S/18L, ciężka/lekka.
Stożek zaciskowy o kącie 24°.
Konstrukcja prosta BB do łączenia kompatybilnych przewodów hydraulicznych.
Przeznaczenie do instalacji wykorzystujących olej hydrauliczny.
Możliwość zastosowania w maszynach rolniczych, budowlanych, leśnych i przemysłowych.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta BB / łącznik metryczny
Gwint pierwszej strony	M20x1,5 zewnętrzny
Gwint drugiej strony	M27x2 zewnętrzny
Skok pierwszego gwintu	1,5 mm
Skok drugiego gwintu	2 mm
Wersja przyłącza	12S/18L, ciężka/lekka
Kąt stożka zaciskowego	24°
Typ cieczy	Olej hydrauliczny
Przeznaczenie	Łączenie kompatybilnych przewodów i elementów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka M20x1,5 / M27x2?

Złączka posiada dwa gwinty zewnętrzne metryczne: M20x1,5 oraz M27x2. Przyłącza różnią się zarówno średnicą nominalną, jak i skokiem gwintu.

Co oznacza 12S/18L w nazwie złączki?

Oznaczenie 12S/18L odnosi się do dwóch serii metrycznych przyłączy hydraulicznych: ciężkiej 12S oraz lekkiej 18L. Przy doborze należy potwierdzić zgodność końcówek oraz systemu uszczelnienia.

Czy złączka posiada stożek uszczelniający 24°?

Tak. Produkt wykorzystuje metryczny system stożkowy 24°, przeznaczony do współpracy z kompatybilnymi końcówkami hydraulicznymi.

Czy złączka może łączyć dwa przewody hydrauliczne?

Tak. Złączka jest przeznaczona do łączenia przewodów i innych kompatybilnych elementów hydraulicznych wyposażonych w odpowiednie gwinty oraz zgodne powierzchnie uszczelniające.

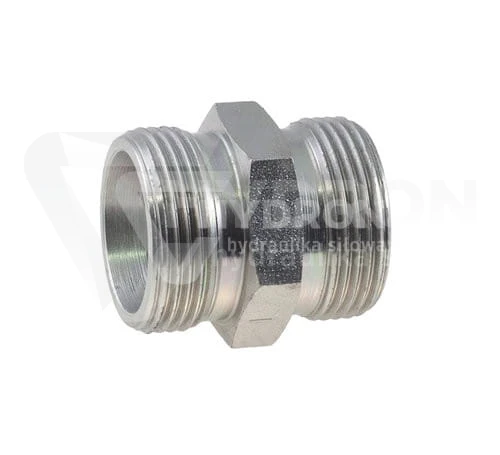

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej fotografii.
