Przyłączka prosta ED M33x2/M30x2 20S

Przejdź do sekcji Opinie

33,09 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M33x2
Rozmiar gwintu 1 w milimetrach 32,6-32,9zew./30,6-31,0wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 250 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73140 Przyłączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Przyłączka prosta ED M33x2 / M30x2 20S

Przyłączka prosta ED M33x2 / M30x2 20S to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do korpusów pomp, siłowników, rozdzielaczy oraz innych urządzeń. Posiada dwa gwinty zewnętrzne metryczne: M33x2 od strony korpusu oraz M30x2 od strony przewodu. Przyłącze korpusowe wyposażono w uszczelkę ED, natomiast strona przewodowa została wykonana w wersji ciężkiej 20S ze stożkiem 24°. Korpus przyłączki wykonano ze stali automatowej ocynkowanej. Produkt jest przeznaczony do układów wykorzystujących olej hydrauliczny.

Zastosowanie przyłączki ED M33x2 / M30x2 20S

Przyłączka hydrauliczna ED M33x2 / M30x2 20S umożliwia wykonanie rozłącznego połączenia pomiędzy odpowiednio przygotowanym gniazdem urządzenia a kompatybilną końcówką przewodu hydraulicznego. Może być montowana w korpusach pomp, siłowników, rozdzielaczy oraz innych komponentów wyposażonych w gniazdo M33x2 przystosowane do uszczelnienia ED.

Produkt znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Jest wykorzystywany podczas montażu nowych instalacji, wymiany przewodów i modernizacji istniejących układów hydraulicznych wymagających przyłącza przewodowego M30x2 20S.

Gwint zewnętrzny M33x2 od strony korpusu

Strona przeznaczona do wkręcenia w korpus urządzenia hydraulicznego posiada gwint zewnętrzny metryczny M33x2. Oznaczenie M33 wskazuje nominalną średnicę gwintu wynoszącą 33 mm, natomiast liczba 2 określa jego skok w milimetrach. Gwint współpracuje z odpowiednio wykonanym gniazdem wewnętrznym urządzenia.

Przed montażem należy sprawdzić zgodność średnicy i skoku gwintu oraz stan powierzchni przylegania uszczelki ED. Szczelność połączenia zależy nie tylko od prawidłowego dopasowania gwintów, lecz także od konstrukcji gniazda i powierzchni uszczelniającej.

Uszczelka ED – uszczelnienie połączenia z korpusem

Przyłączka została wyposażona w uszczelkę ED po stronie gwintu M33x2. Uszczelnienie elastomerowe współpracuje z odpowiednio wykonaną powierzchnią gniazda w korpusie urządzenia. Po prawidłowym dokręceniu zapewnia szczelność połączenia bez konieczności stosowania oddzielnej podkładki uszczelniającej.

W przypadku odpowiednio przygotowanego gniazda nie jest wymagane dodatkowe uszczelnianie gwintu taśmą PTFE ani pastą. Przed montażem należy skontrolować stan uszczelki ED, czystość powierzchni przylegania oraz brak uszkodzeń mechanicznych. Sam gwint M33x2 nie oznacza automatycznie zgodności z każdym otworem gwintowanym o tym rozmiarze.

Gwint M30x2 20S – przyłącze przewodu hydraulicznego

Po drugiej stronie przyłączki znajduje się gwint zewnętrzny metryczny M30x2. Jego nominalna średnica wynosi 30 mm, a skok 2 mm. Przyłącze przeznaczone jest do współpracy z odpowiednio dobraną końcówką przewodu hydraulicznego, kolankiem lub innym elementem wykorzystującym metryczny system uszczelnienia stożkowego 24°.

Oznaczenie 20S identyfikuje przyłącze serii ciężkiej. Liczba 20 odnosi się do nominalnej średnicy zewnętrznej współpracującej rury hydraulicznej wynoszącej 20 mm, natomiast litera S określa serię ciężką. Podczas doboru końcówki należy potwierdzić zgodność gwintu M30x2, rozmiaru 20S oraz powierzchni uszczelniających.

Stożek zaciskowy 24° – zasada uszczelnienia przewodu

Przyłącze przewodowe M30x2 20S posiada stożek o kącie 24°. Rozwiązanie to jest stosowane w metrycznych systemach połączeń hydrauliki siłowej. Podczas dokręcania kompatybilnej końcówki następuje docisk odpowiednich elementów współpracujących z powierzchnią stożkową przyłączki.

Uzyskanie prawidłowej szczelności wymaga zgodności konstrukcji końcówki z systemem stożkowym 24°. Należy zwrócić uwagę na stan powierzchni uszczelniających i zastosować właściwą procedurę montażu. Sama zgodność gwintu M30x2 nie gwarantuje kompatybilności końcówek różnych systemów hydraulicznych.

Seria ciężka 20S – dobór właściwych komponentów

Przyłączka wykonana została w wersji ciężkiej 20S. Oznaczenie to ułatwia identyfikację odpowiednich końcówek przewodów oraz innych elementów wyposażonych w kompatybilne przyłącza metryczne. Seria ciężka S różni się konstrukcyjnie od serii lekkiej L i wymaga stosowania właściwie dobranych komponentów.

Podczas doboru należy sprawdzić zarówno rozmiar gwintu, jak i wersję przyłącza oraz kąt stożka. Dopuszczalne ciśnienie robocze kompletnego połączenia należy ustalić na podstawie parametrów wszystkich współpracujących elementów. Oznaczenie 20S nie stanowi samodzielnej deklaracji ciśnienia roboczego produktu.

Konstrukcja prosta – połączenie pompy, siłownika lub rozdzielacza

Przyłączka posiada dwa gwinty zewnętrzne umieszczone po przeciwnych stronach korpusu. Konstrukcja prosta umożliwia podłączenie przewodu hydraulicznego do odpowiedniego gniazda urządzenia bez zmiany kierunku osi przyłącza. Rozwiązanie może być stosowane podczas instalacji przewodów elastycznych oraz montażu kompatybilnych elementów złącznych.

Przy prowadzeniu przewodu należy zapewnić właściwy promień gięcia i unikać jego skręcania. Nie należy dopuszczać do przenoszenia nadmiernych obciążeń mechanicznych na przyłączkę, ponieważ mogą one wpływać na trwałość połączenia i stan powierzchni uszczelniających.

Stal automatowa ocynkowana – materiał wykonania

Korpus przyłączki wykonano ze stali automatowej przeznaczonej do produkcji precyzyjnie obrabianych elementów złącznych. Powierzchnia stalowa została zabezpieczona powłoką cynkową, która ogranicza oddziaływanie czynników sprzyjających korozji.

Przyłączka przeznaczona jest do instalacji wykorzystujących olej hydrauliczny. Podczas doboru należy uwzględnić warunki eksploatacji urządzenia, wymagania dotyczące szczelności oraz zgodność materiałową współpracujących uszczelnień.

Jak prawidłowo dobrać i zamontować przyłączkę ED?

Przed zamontowaniem przyłączki należy potwierdzić, że urządzenie posiada gniazdo z gwintem M33x2 oraz powierzchnią odpowiednią dla uszczelnienia ED. Strona przewodowa wymaga kompatybilnej końcówki M30x2 w wersji ciężkiej 20S, ze zgodną geometrią stożka 24°.

Należy sprawdzić stan gwintów, uszczelki ED i powierzchni stożkowych. Dokręcanie powinno odbywać się zgodnie z wymaganiami montażowymi właściwymi dla współpracujących komponentów. HYDRON zapewnia wsparcie techniczne podczas doboru przyłączy i elementów złącznych hydrauliki siłowej.

Cechy i parametry przyłączki ED M33x2 / M30x2 20S

Gwint zewnętrzny metryczny M33x2 od strony korpusu.
Gwint zewnętrzny metryczny M30x2 od strony przewodu.
Uszczelnienie ED po stronie przyłącza korpusowego.
Stożek zaciskowy o kącie 24° po stronie przewodu.
Wersja ciężka przyłącza 20S.
Konstrukcja prosta z dwoma gwintami zewnętrznymi.
Korpus wykonany ze stali automatowej ocynkowanej.
Medium robocze: olej hydrauliczny.
Możliwość podłączenia kompatybilnych przewodów, kolanek i innych elementów hydraulicznych.

Pozostałe warianty przyłączy z uszczelnieniem ED oraz innymi rozmiarami gwintów dostępne są w kategorii przyłączki proste metryczne. W ofercie znajdują się również złączki proste metryczne BB, przeznaczone do wykonywania odpowiednich połączeń pomiędzy przewodami hydraulicznymi.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Przyłączka prosta ED
Gwint od strony korpusu	M33x2 zewnętrzny, metryczny
Gwint od strony przewodu	M30x2 zewnętrzny, metryczny
Skok obu gwintów	2 mm
Wersja przyłącza	20S, seria ciężka
Kąt stożka zaciskowego	24°
Uszczelnienie od strony korpusu	Uszczelka ED
Przyłącze od strony przewodu	Metryczne 20S, stożek 24°
Materiał	Stal automatowa ocynkowana
Medium robocze	Olej hydrauliczny
Przeznaczenie	Podłączenie przewodu do kompatybilnego korpusu urządzenia hydraulicznego

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada przyłączka ED M33x2 / M30x2 20S?

Przyłączka posiada dwa gwinty zewnętrzne metryczne: M33x2 od strony korpusu oraz M30x2 od strony przewodu hydraulicznego. Przyłącze przewodowe wykonano w serii ciężkiej 20S.

Czy przyłączka wymaga dodatkowego uszczelnienia po stronie korpusu?

Nie. Strona M33x2 została wyposażona w uszczelkę ED, która w odpowiednio przygotowanym gnieździe eliminuje konieczność stosowania dodatkowej podkładki, taśmy PTFE lub pasty uszczelniającej.

Co oznacza M30x2 20S ze stożkiem 24°?

M30x2 oznacza gwint metryczny o średnicy nominalnej 30 mm i skoku 2 mm. Oznaczenie 20S wskazuje przyłącze serii ciężkiej dla systemu rur o średnicy zewnętrznej 20 mm. Stożek 24° określa geometrię powierzchni przyłączeniowej.

W jakich urządzeniach można zastosować przyłączkę M33x2 / M30x2?

Przyłączka może być stosowana w kompatybilnych korpusach pomp, siłowników, rozdzielaczy i innych urządzeń hydraulicznych, które posiadają odpowiednie gniazdo M33x2 oraz wymagają przyłącza przewodowego M30x2 20S.

Czy można zamontować końcówkę M30x2 bez sprawdzania serii 20S?

Nie. Oprócz gwintu M30x2 należy sprawdzić zgodność serii ciężkiej 20S i geometrii uszczelnienia 24°. Końcówka o takim samym gwincie, lecz innej konstrukcji uszczelniającej, może nie zapewnić szczelności połączenia.

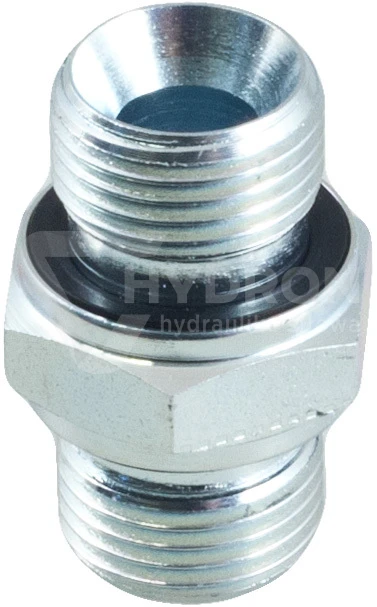

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona przyłączka może różnić się wyglądem od przedstawionej fotografii.
