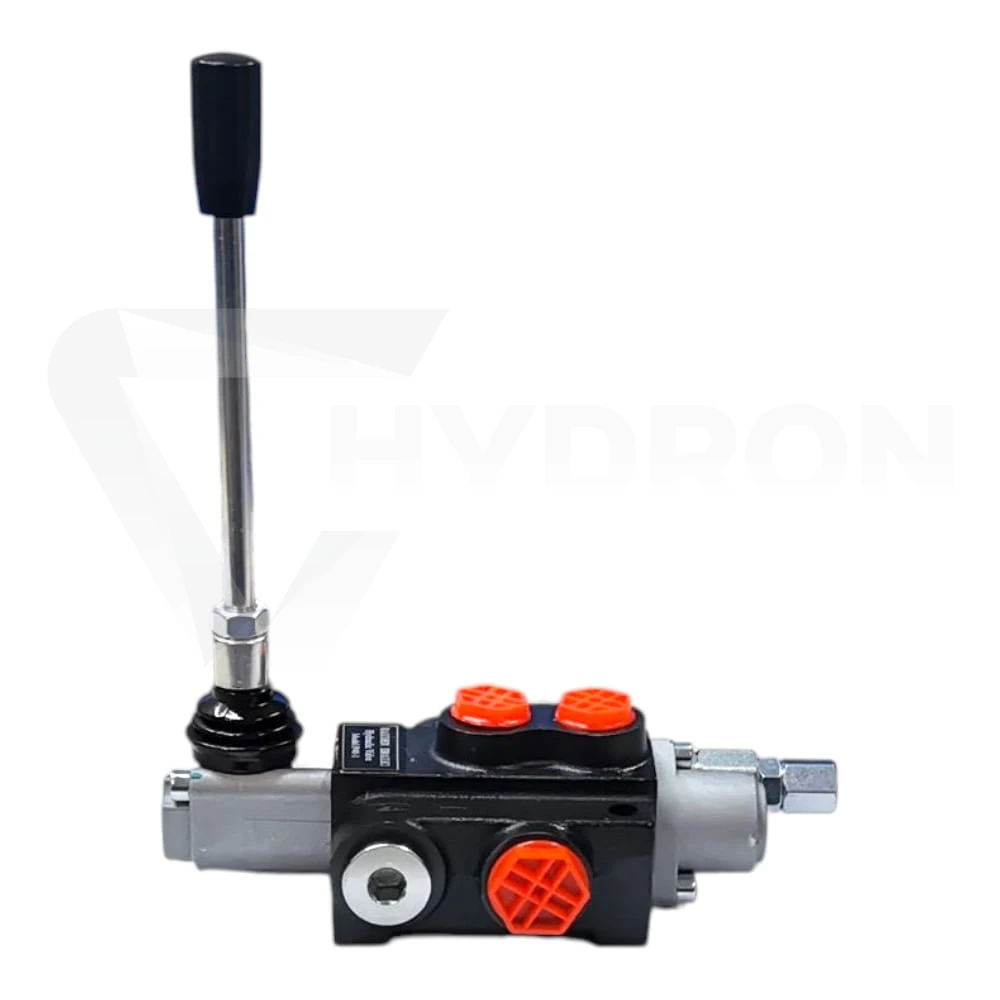

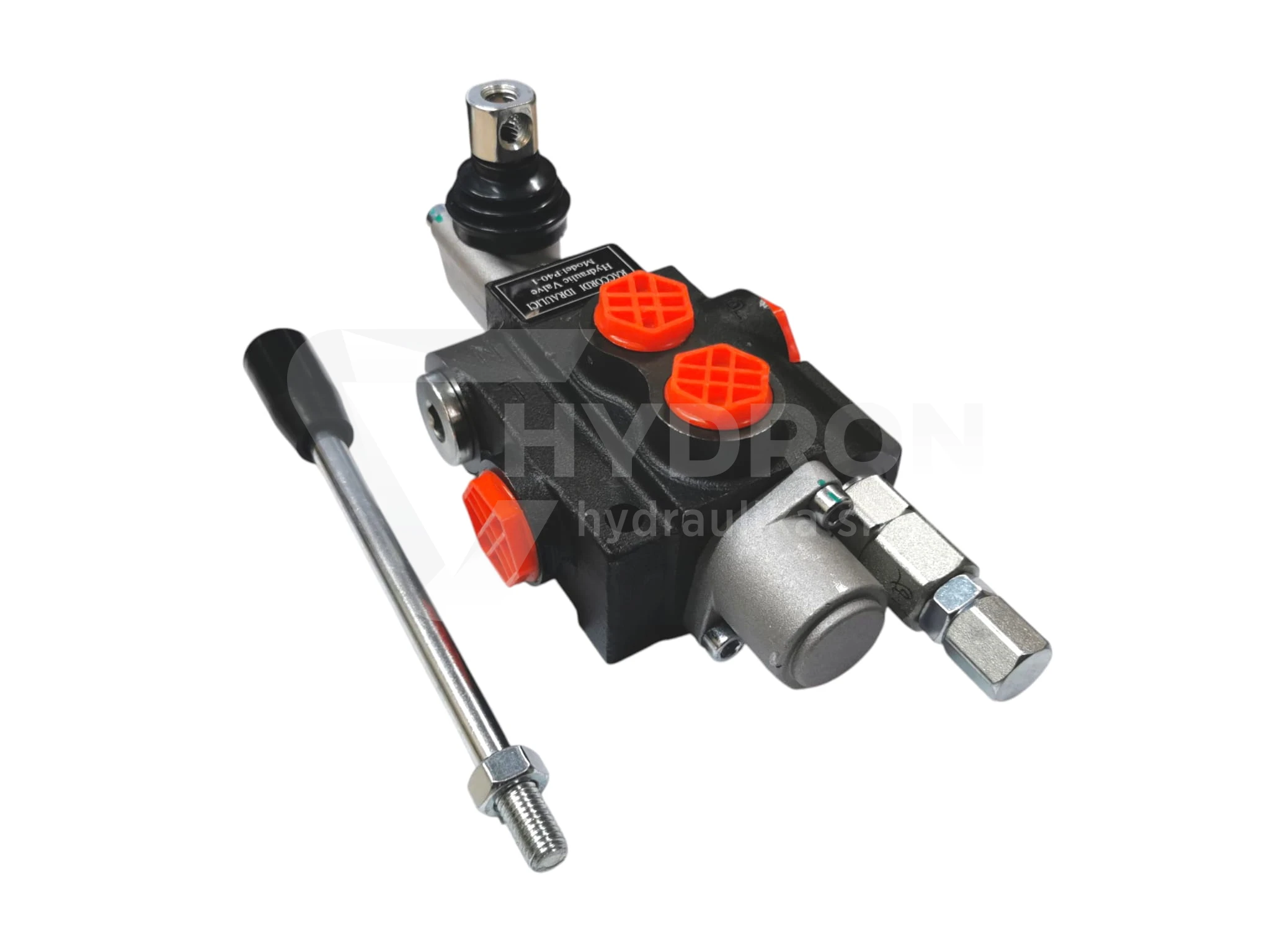

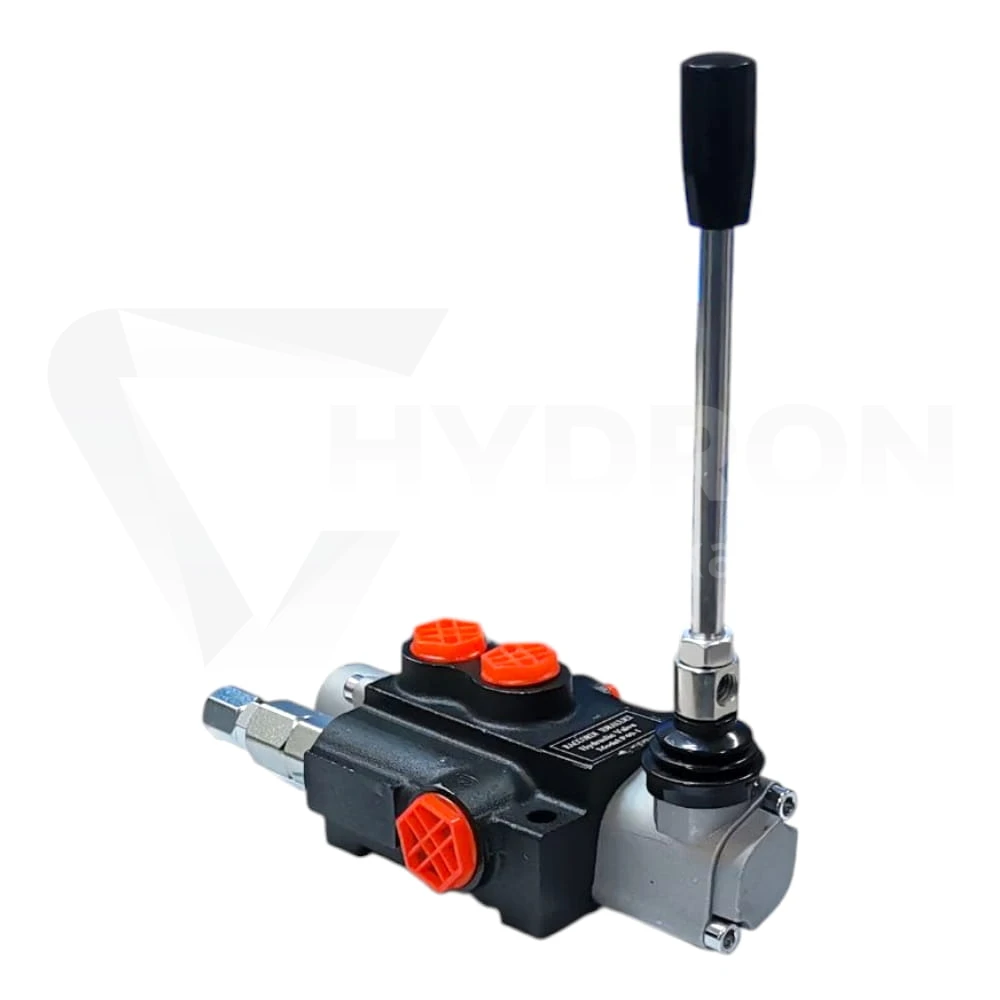

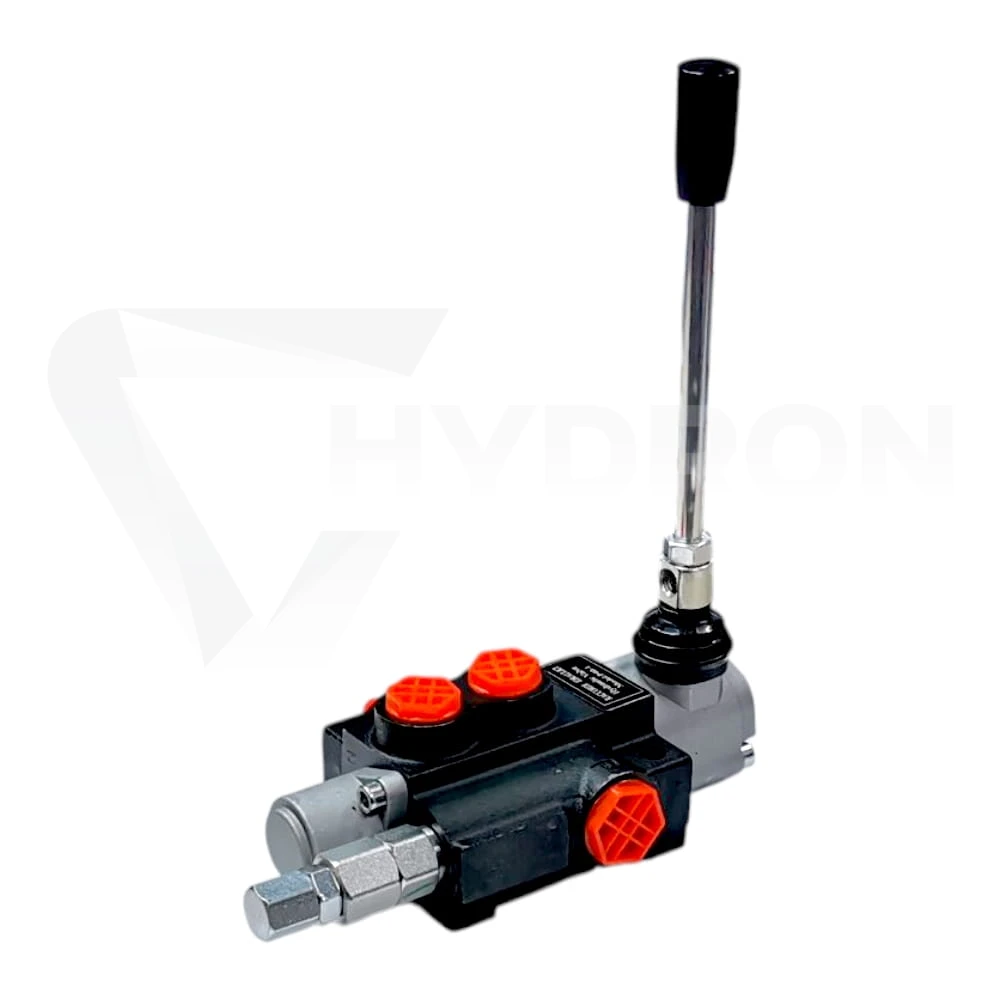

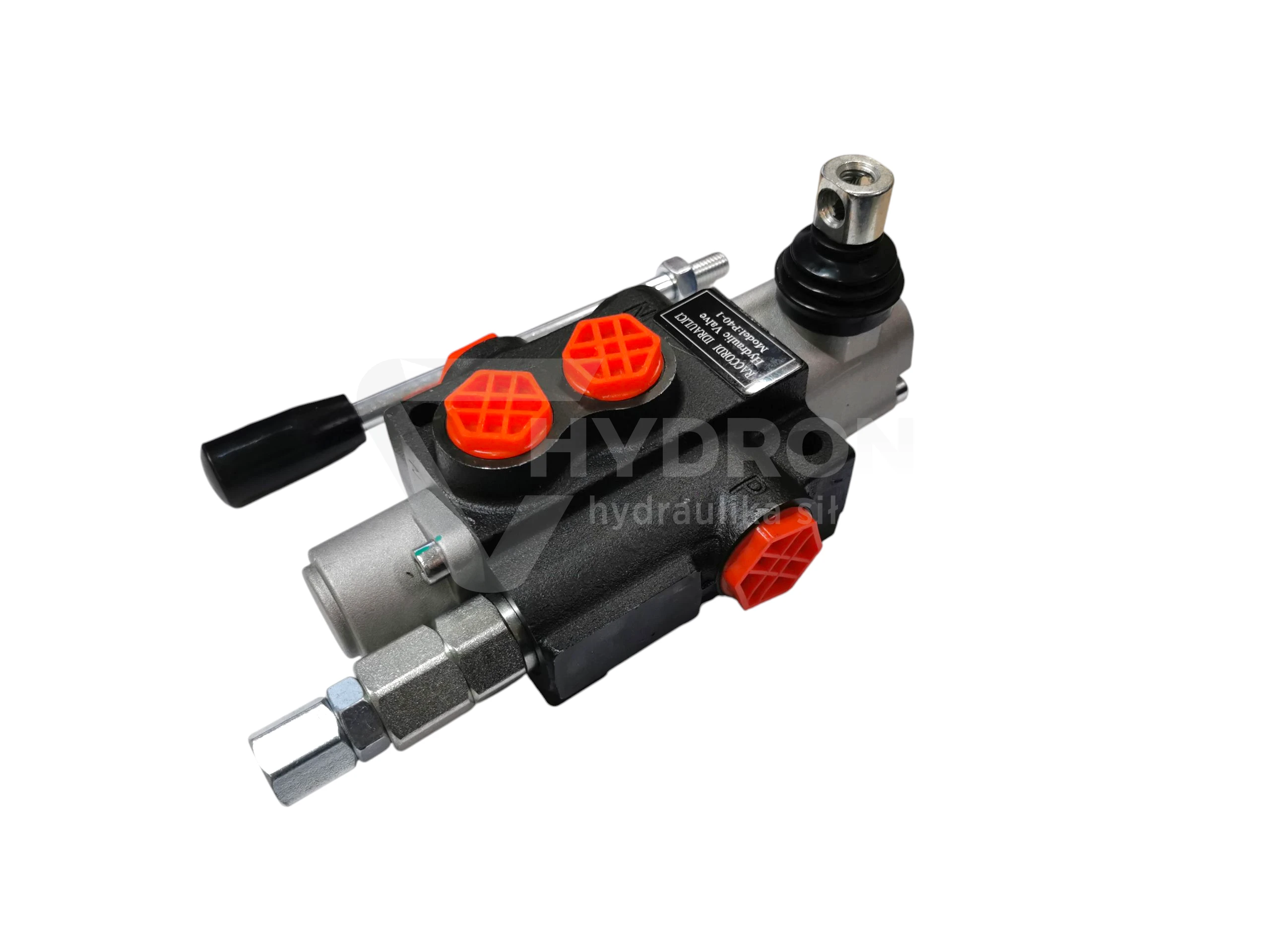

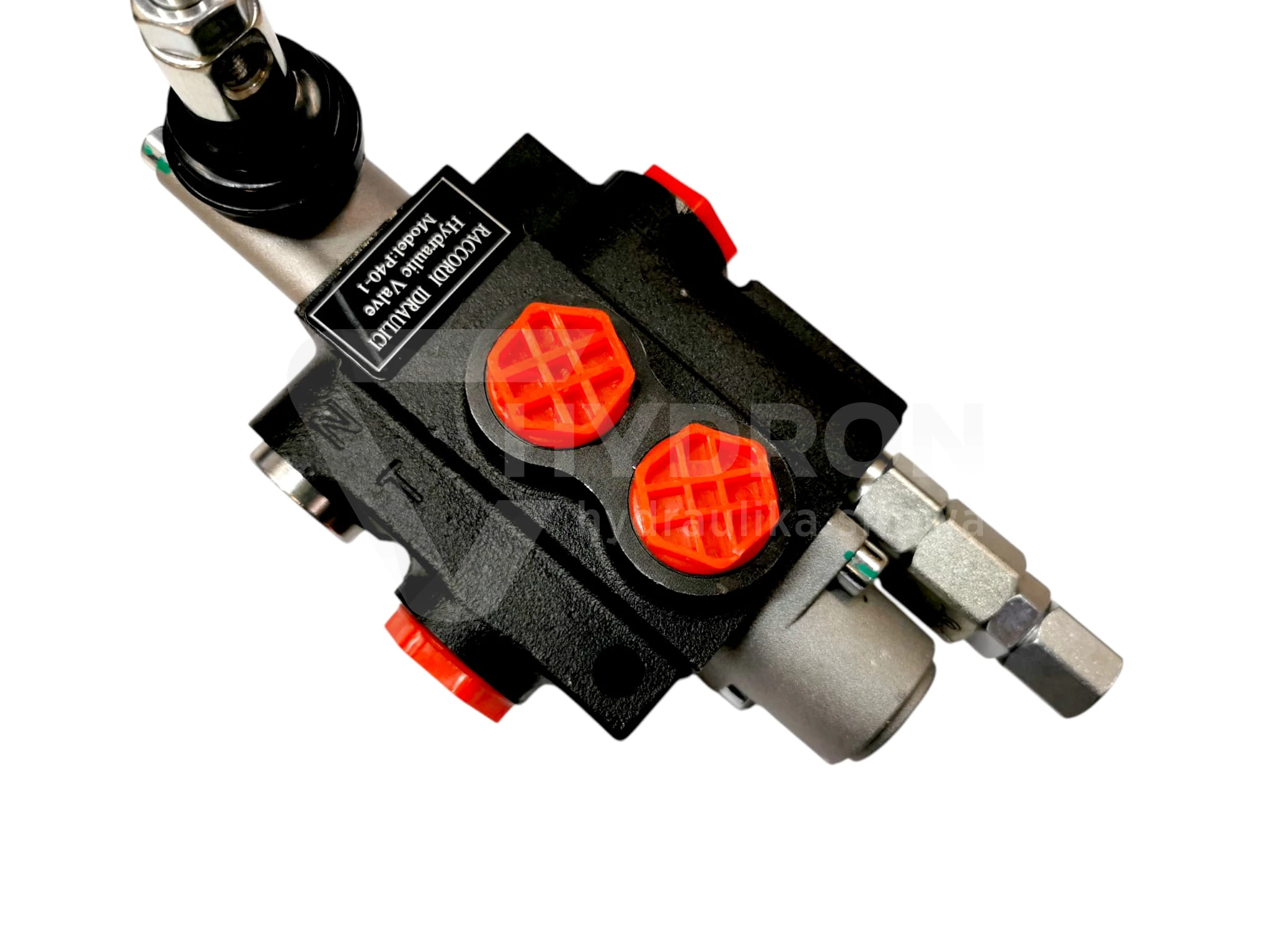

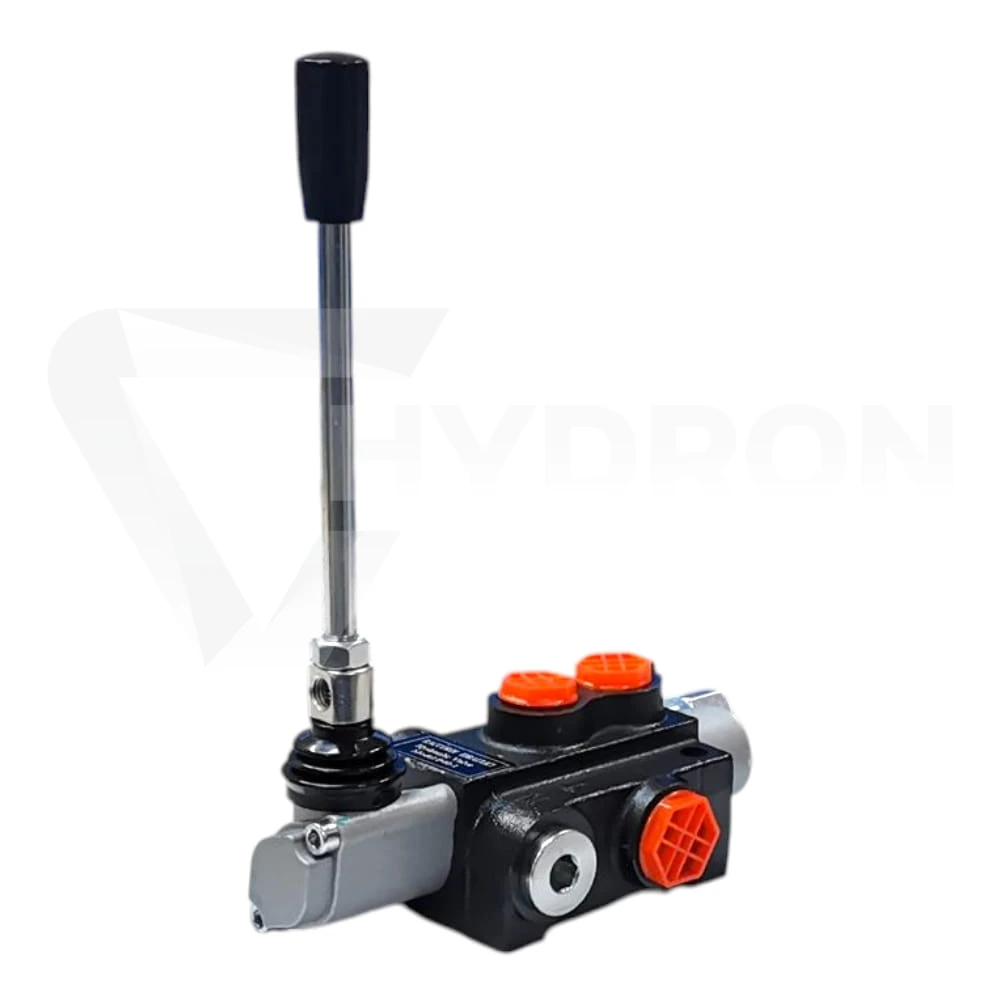

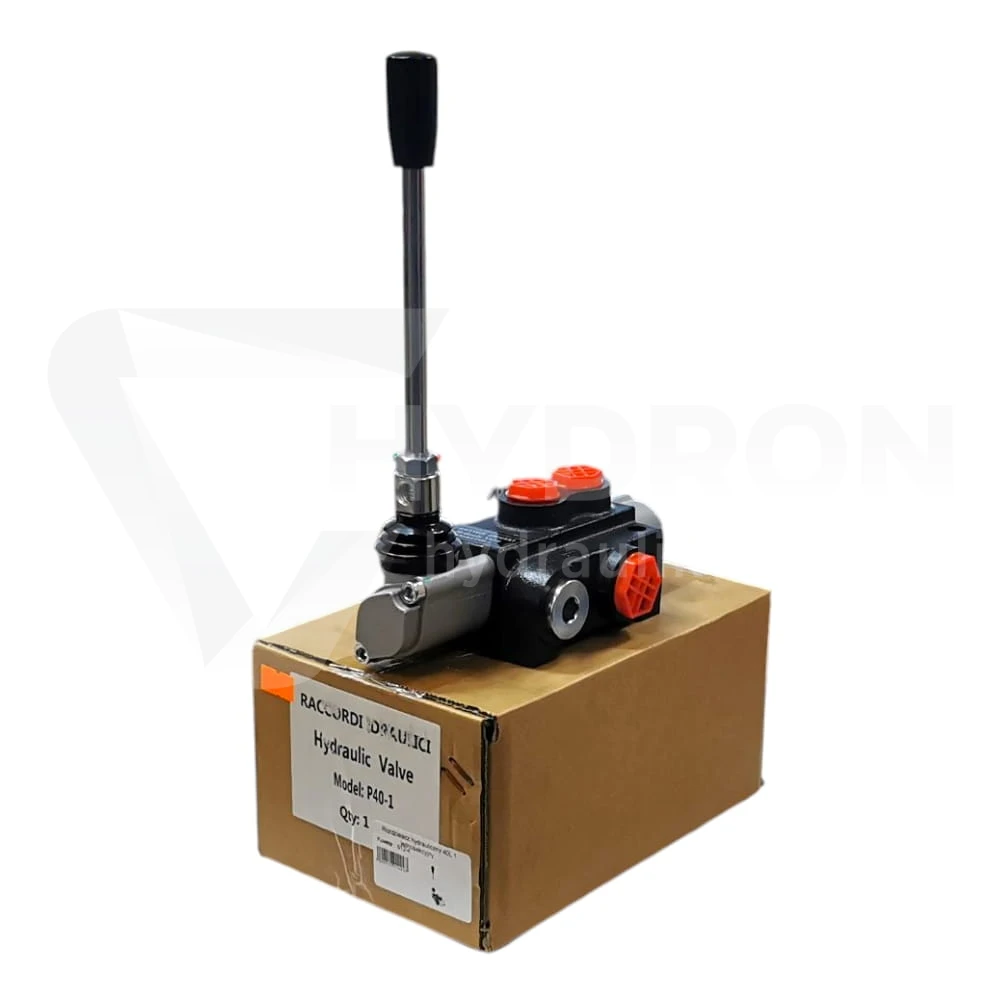

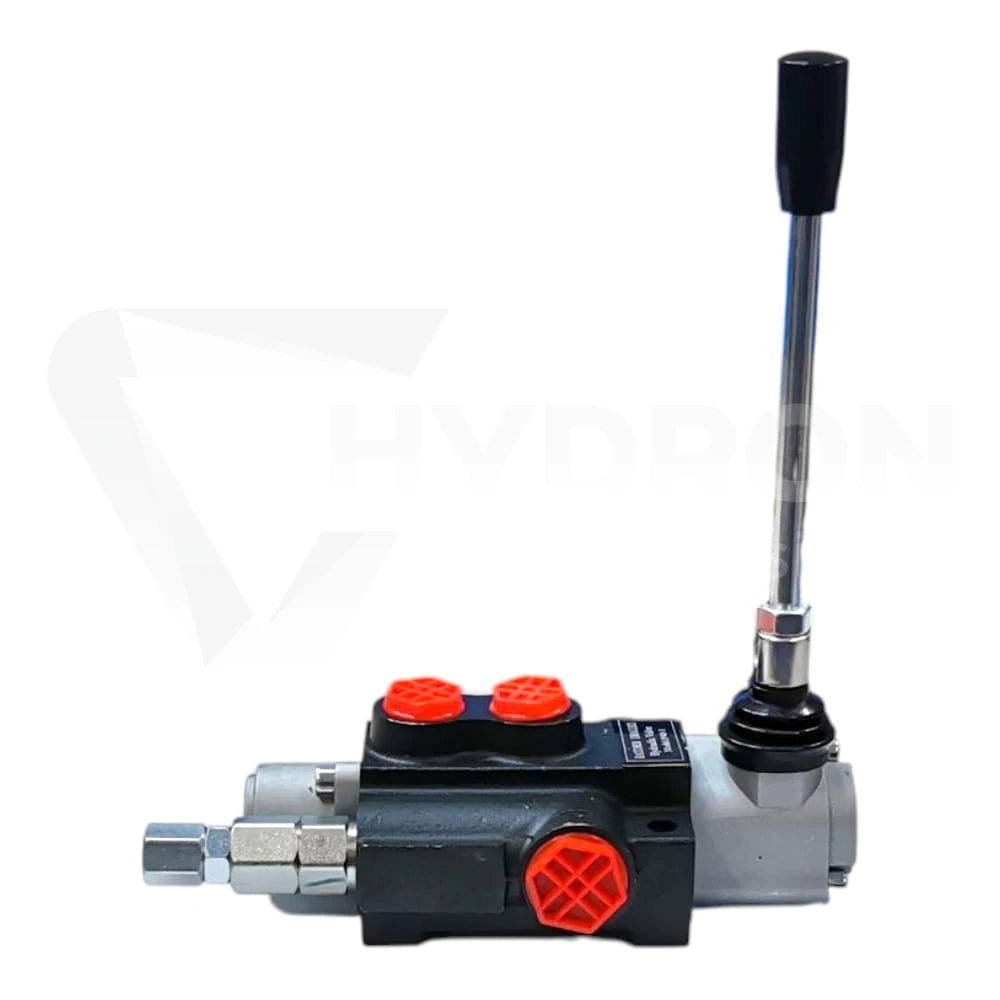

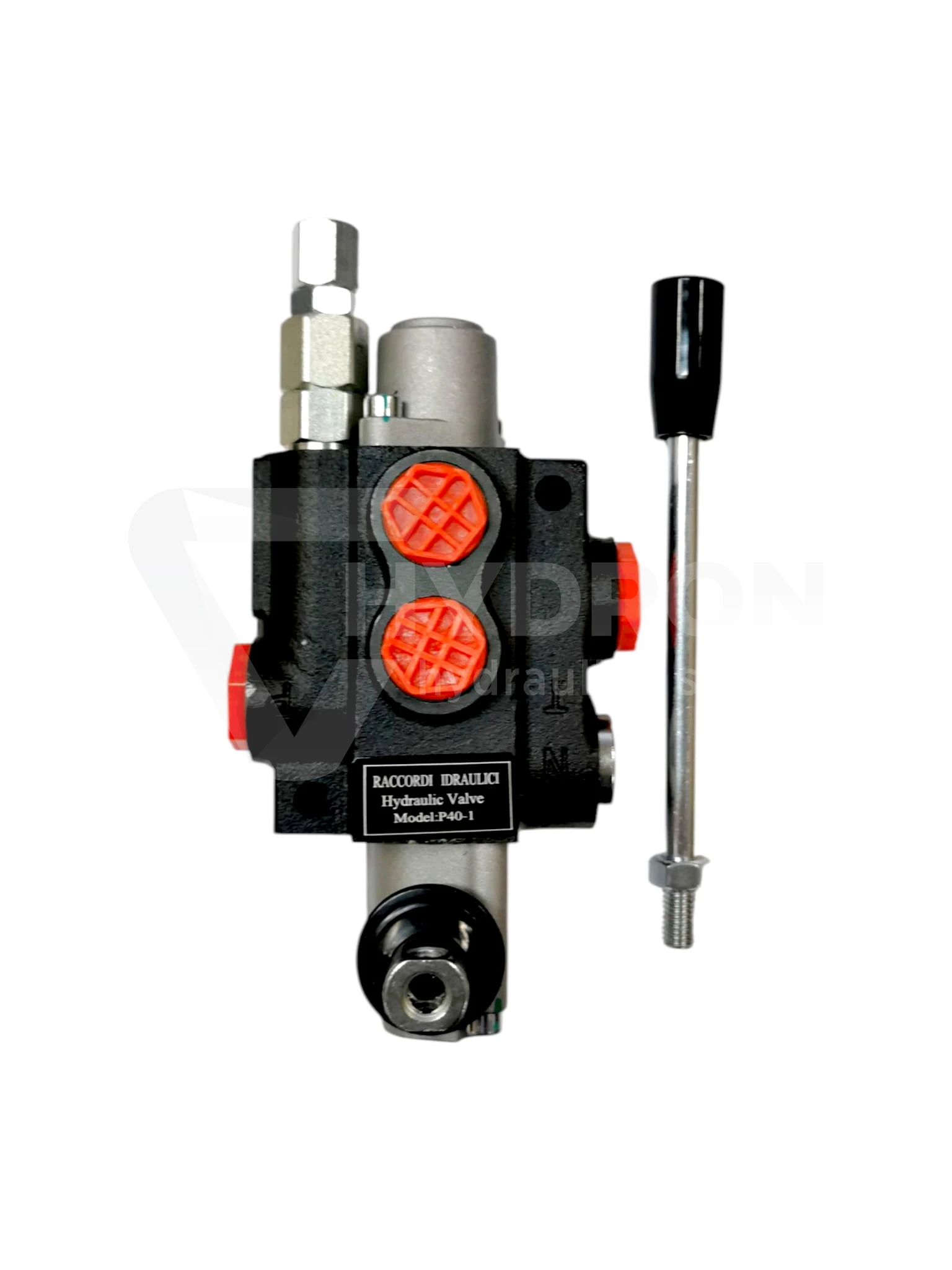

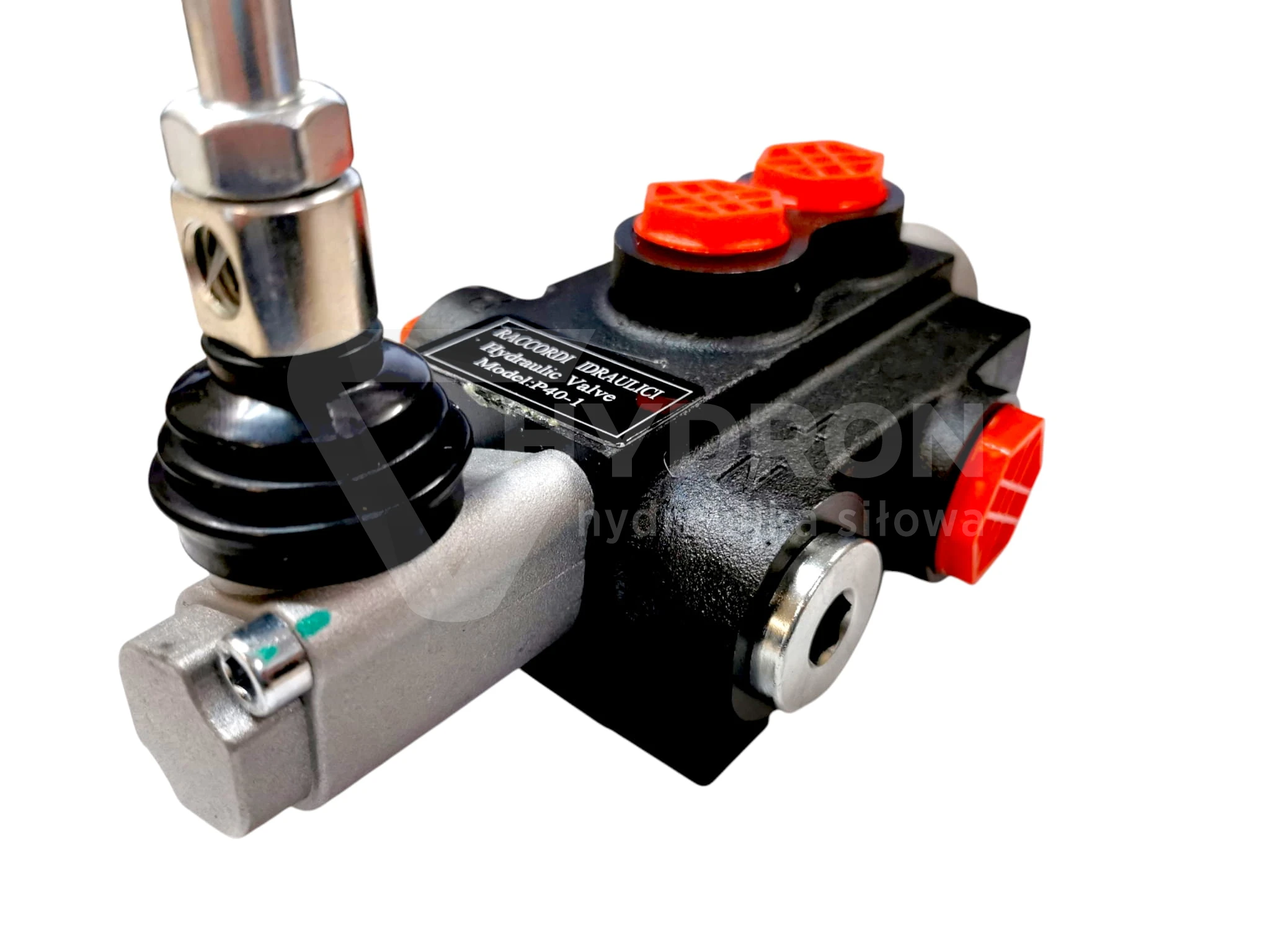

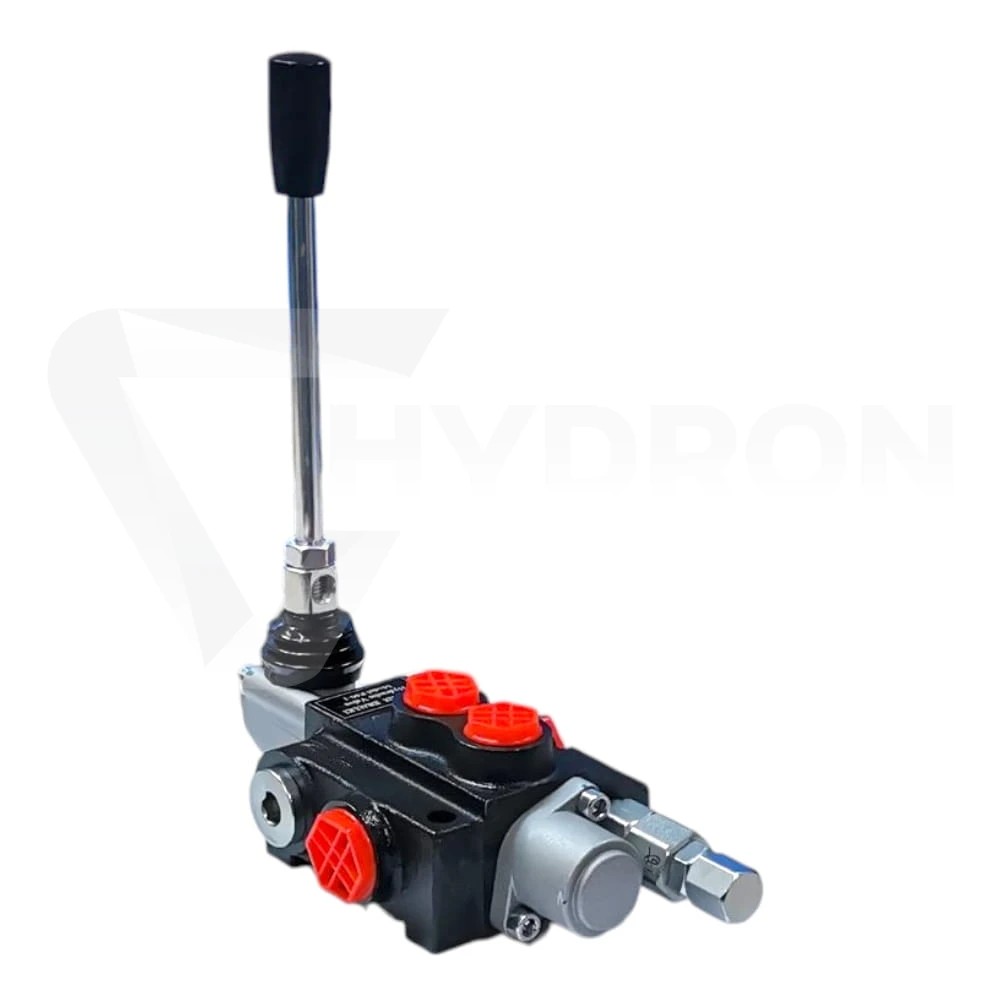

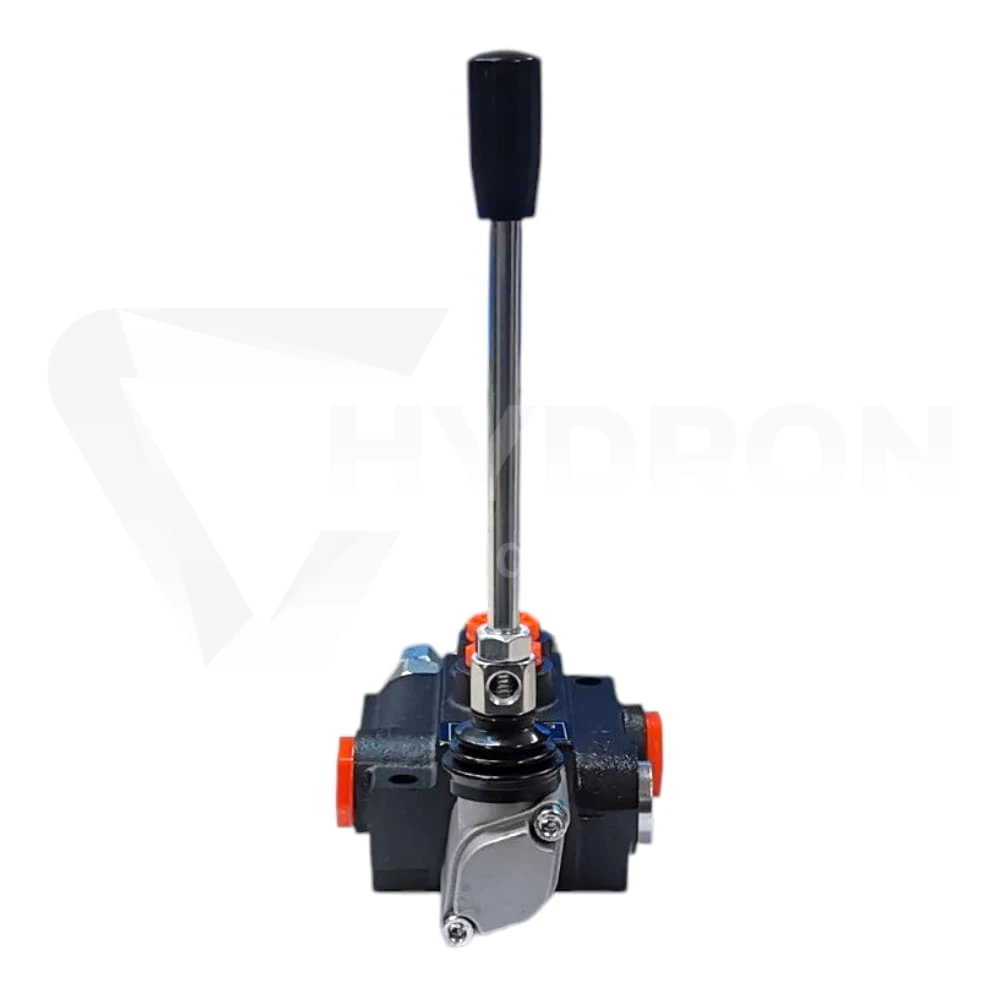

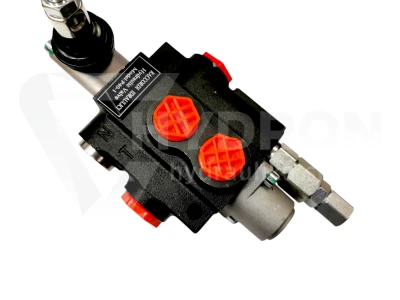

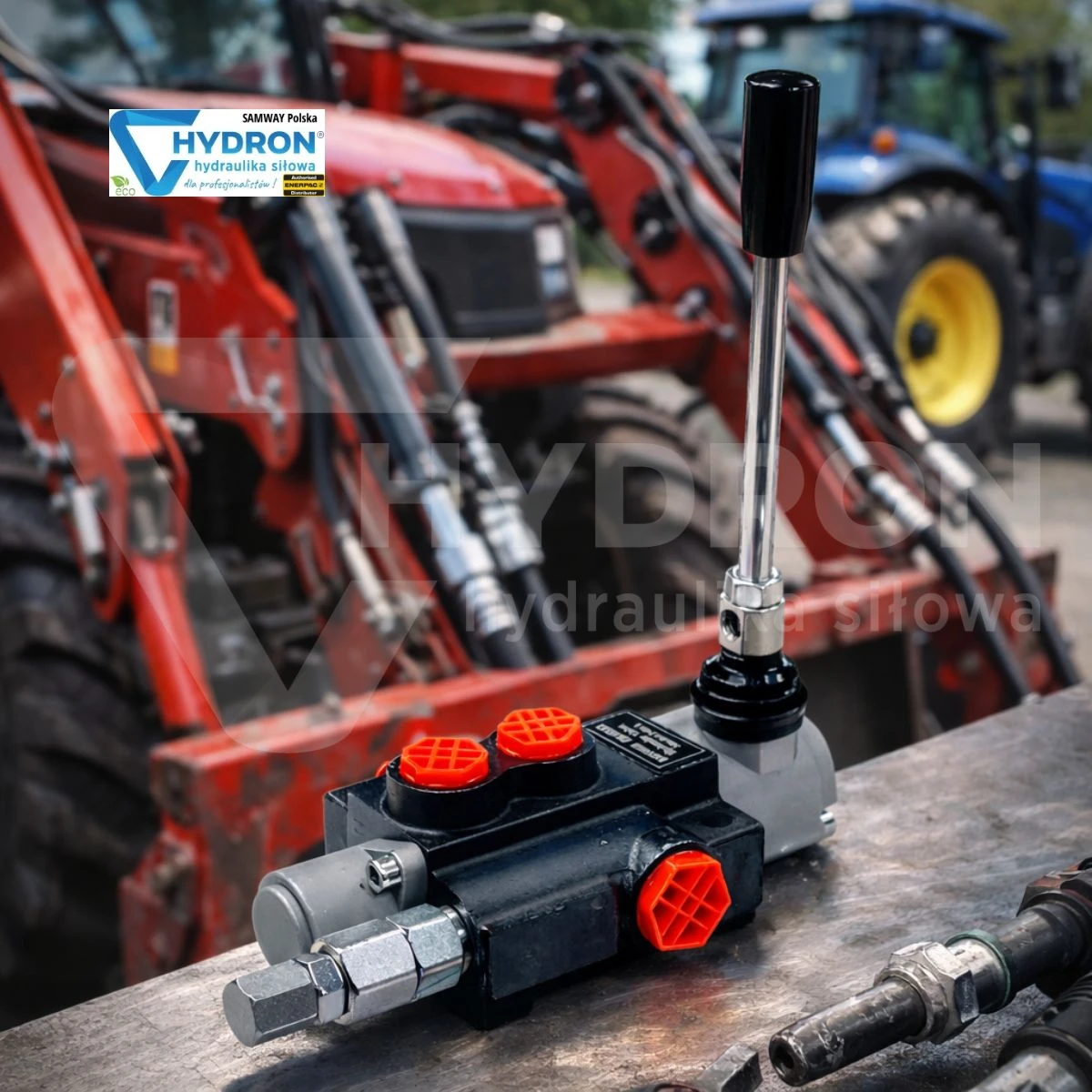

Rozdzielacz hydrauliczny 40L 1 jednosekcyjny

Rozdzielacz hydrauliczny 40L 1 jednosekcyjny to element układu hydrauliki siłowej odpowiedzialny za kontrolę przepływu oleju i sterowanie pracą siłowników lub silników hydraulicznych. Wersja jednosekcyjna to podstawowa, kompaktowa konstrukcja umożliwiająca obsługę jednego obwodu roboczego. Oferowany model Q40 to rozdzielacz jednosekcyjny dwustronnego działania, co oznacza, że pozwala sterować ruchem w obu kierunkach – wysuwem i wsuwem tłoczyska siłownika. Dzięki temu znajduje szerokie zastosowanie w maszynach roboczych wymagających precyzyjnego sterowania.

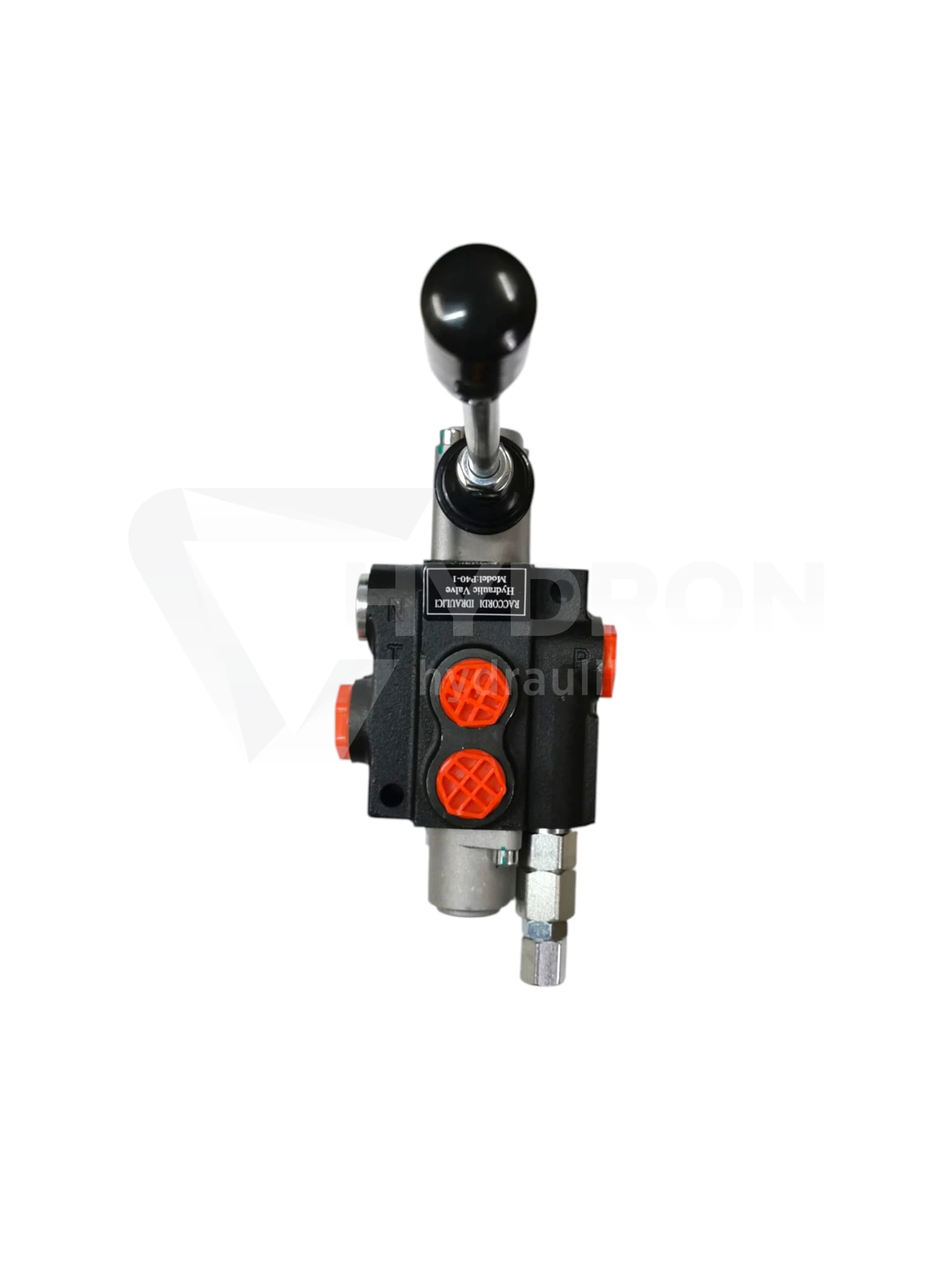

Rozdzielacz 1 - sekcyjny z dźwignią na sprężynie która sama wraca do pozycji neutralnej.

Dźwignia posiada 3 położenia:
1 - Neutralne poz. pionowa
2 - Praca poz. do przodu
3 - Praca poz. do tył

Rozdzielaczem można sterować siłownikami dwustronnego działania oraz siłownikami jednostronnego działania

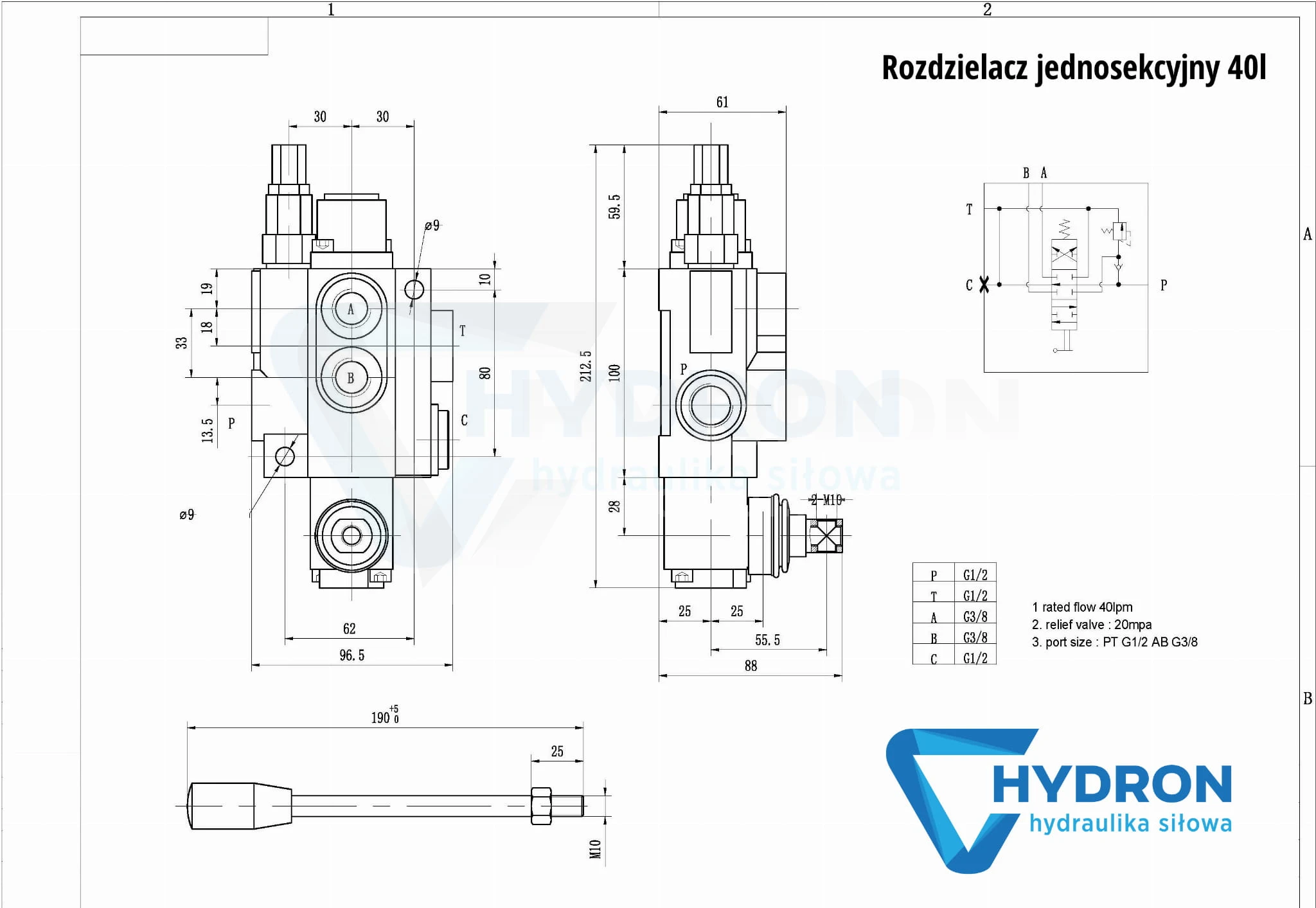

Dane techniczne rozdzielacza

• Typ rozdzielacza  jednosekcyjny, monoblok
• Gwinty : zasilanie i powrót: 1/2" BSP ( Pasujące złączki : przyłącza 1/2/M18x1,5 1/2/M22x1,5 )
• Gwinty wyjście na siłownik: 3/8"  BSP ( Pasujące złączki :przyłącza 3/8/M18x1,5; 3/8/M22x1,5
• Temperatury pacy : - 40 C ... + 60 C
• Wydajność rozdzielacza : 40L/min
• Maksymalne ciśnienie: 300 Bar
• Rozdzielacz Posiada zawór przelewowy i zwrotny
• Zawór przelewowy ustawiony fabrycznie na 180 Bar z możliwością regulacji
• Rozdzielacz jest fabrycznie nowy.
• Funkcja: dwustronnego działania
• Przyłącza: P (pompa), T (powrót), A/B (wyjścia robocze)
• Sterowanie rozdzielaczem : ręczne

Cechy charakterystyczne rozdzielacza jednosekcyjnego

Rozdzielacz hydrauliczny 1 jednosekcyjny typu monoblok został zaprojektowany z myślą o niezawodności i prostocie obsługi. Solidna, jednoczęściowa obudowa zapewnia trwałość, a kompaktowe rozmiary ułatwiają montaż w różnych konfiguracjach układu hydraulicznego. Rozdzielacz pracuje z wydajnością do 40 l/min, co sprawia, że doskonale nadaje się do zastosowań w średnich i mniejszych maszynach.

Zastosowanie rozdzielaczy jednosekcyjnych

Rozdzielacz jednosekcyjny dwustronnego działania jest powszechnie wykorzystywany w układach hydraulicznych, w których niezbędne jest sterowanie jednym siłownikiem lub silnikiem. Przykłady zastosowań obejmują: podnoszenie i opuszczanie łyżek w miniładowarkach, obsługę siłowników w maszynach rolniczych, np. przyczepach, wywrotkach czy prasach, sterowanie mechanizmami w wózkach widłowych, ruch ramion w podnośnikach koszowych i platformach, napęd dodatkowych urządzeń w maszynach komunalnych i budowlanych. Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle. Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak:   maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS,  maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i   do innych urządzeń sterowanych hydraulicznie. Rozdzielacz hydrauliczny jednosekcyjny (1-sekcyjny) 40L min. Rozdzielacze produkcji europejskiej. Oferowane przez nas rozdzielacze charakteryzują się wysoka trwałością i odpornością.  Sekcja wejściowa posiada zawór przelewowy oraz zawór zwrotny. Rozdzielacz uniwersalny, przykładowe zastosowanie: Cyklopy, Tury, Ładowacze, Wózki Widłowe i wiele innych.

Branże, w których stosuje się rozdzielacze jednosekcyjne

Tego typu rozdzielacze znajdują zastosowanie w wielu sektorach przemysłu i usług. Najczęściej są używane w: rolnictwie, budownictwie, leśnictwie, transporcie i logistyce (np. wywrotki, wózki widłowe), przemyśle komunalnym.

Podłączenie rozdzielacza jednosekcyjnego

Montaż rozdzielacza hydraulicznego 1 jednosekcyjnego jest prosty i intuicyjny. Standardowo przewód zasilający (P) podłącza się do pompy hydraulicznej, przewód powrotny (T) prowadzi się do zbiornika oleju, a wyjścia robocze (A i B) łączy się z siłownikiem lub silnikiem hydraulicznym. Dzięki dwustronnemu działaniu możliwe jest pełne sterowanie ruchem – zarówno wysuwem, jak i powrotem tłoka.

Oznaczenia przyłączy na rozdzielaczu hydraulicznym

• P (Pressure / Pompa) – przyłącze zasilające, do którego podłącza się przewód wychodzący z pompy hydraulicznej. To główne wejście oleju pod ciśnieniem.

• T (Tank / Powrót) – przyłącze powrotne, prowadzące olej z powrotem do zbiornika. Każdy rozdzielacz musi mieć zapewniony swobodny odpływ oleju.

• A i B (Work Ports / Wyjścia robocze) – przyłącza robocze, które łączy się bezpośrednio z siłownikiem hydraulicznym lub silnikiem hydraulicznym.

  • A odpowiada np. za wysuw tłoka,

  • B – za jego powrót (albo odwrotnie, w zależności od podłączenia przewodów).

• N (Neutral / Przelotowe) – jeśli rozdzielacz ma wyjście N, jest ono wykorzystywane w układach z kilkoma rozdzielaczami połączonymi szeregowo. Pozwala przekazać olej dalej do kolejnych sekcji.

• C (Power Beyond) – specjalne przyłącze, które pozwala na podłączenie dodatkowego osprzętu lub kolejnych rozdzielaczy przy zachowaniu pełnej funkcjonalności układu.

Dlaczego warto wybrać rozdzielacz w Hydron ?

Kupując w Hydron, masz pewność, że otrzymujesz produkt o wysokiej jakości, objęty odpowiednimi certyfikatami i normami. Jako firma z blisko 20-letnim doświadczeniem w hydraulice siłowej, zapewniamy profesjonalne doradztwo przy doborze elementów oraz szeroki asortyment dostępny od ręki. Nasze rozdzielacze charakteryzują się trwałością, precyzją i niezawodnością, co potwierdzają liczne opinie klientów.

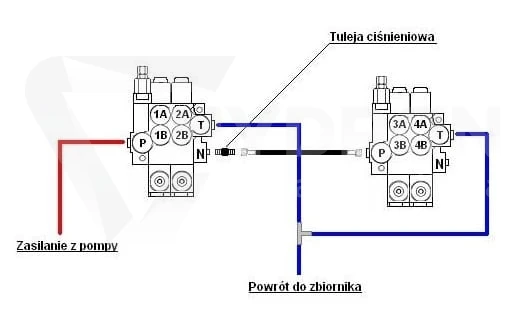

Jak podłączyć dwa rozdzielacze hydrauliczne ?

W wielu układach zachodzi potrzeba sterowania kilkoma siłownikami lub silnikami hydraulicznymi, dlatego stosuje się dwa (lub więcej) rozdzielaczy połączonych w szeregu. W takim przypadku kluczowe jest wykorzystanie przyłącza N (Power Beyond), które znajduje się w niektórych modelach rozdzielaczy. Pierwszy rozdzielacz jest zasilany z pompy przez przyłącze P, a olej po przejściu przez jego sekcje przekazywany jest do drugiego rozdzielacza właśnie poprzez wyjście N. Z kolei oba rozdzielacze muszą mieć niezależne powroty oleju podłączone do zbiornika (przyłącza T). Dzięki temu cały układ pracuje stabilnie, a każdy rozdzielacz zachowuje pełną funkcjonalność. W praktyce takie rozwiązanie stosuje się w maszynach, gdzie jeden rozdzielacz steruje np. podnoszeniem, a drugi obsługuje dodatkowy osprzęt hydrauliczny.

Jaki gwint w rozdzielaczu hydraulicznym ?

Rozdzielacze hydrauliczne wyposażone są w przyłącza gwintowane, które umożliwiają podłączenie przewodów. Najczęściej stosowane standardy gwintów to: Gwinty metryczne (M) – popularne w układach hydraulicznych w Europie, np. M18x1,5. Gwinty calowe BSP (G) – gwinty rurowe z uszczelnieniem na płaskiej podkładce, np. G3/8, G1/2. najpopularniejsze !  Gwinty UNF (SAE) – wykorzystywane głównie w maszynach importowanych ze Stanów Zjednoczonych. W rozdzielaczach jednosekcyjnych o wydajności do 40 l/min, takich jak model Q40, najczęściej spotykane są gwinty BSP (calowe). Dzięki temu łatwo dopasować przewody i złączki hydrauliczne dostępne w ofercie Hydron.

Jakie są elementy rozdzielacza hydraulicznego ?

Rozdzielacz hydrauliczny to precyzyjnie zaprojektowany element składający się z kilku kluczowych części:

• Korpus (monoblok lub sekcyjny) – solidna obudowa z kanałami przepływowymi dla oleju.

• Suwak sterujący – przesuwany ręcznie lub automatycznie, odpowiada za kierowanie przepływem oleju.

• Sprężyny powrotne – zapewniają powrót suwaka do pozycji neutralnej po zwolnieniu dźwigni.

• Przyłącza hydrauliczne (P, T, A, B, N) – miejsca podłączenia pompy, zbiornika i odbiorników.

• Dźwignia sterująca – element obsługiwany przez operatora, umożliwiający zmianę pozycji suwaka.

• Uszczelnienia – zapewniają szczelność pracy i zabezpieczają układ przed wyciekami oleju.

W zależności od modelu rozdzielacz może mieć dodatkowe elementy, takie jak zawory przelewowe czy przyłącza Power Beyond.

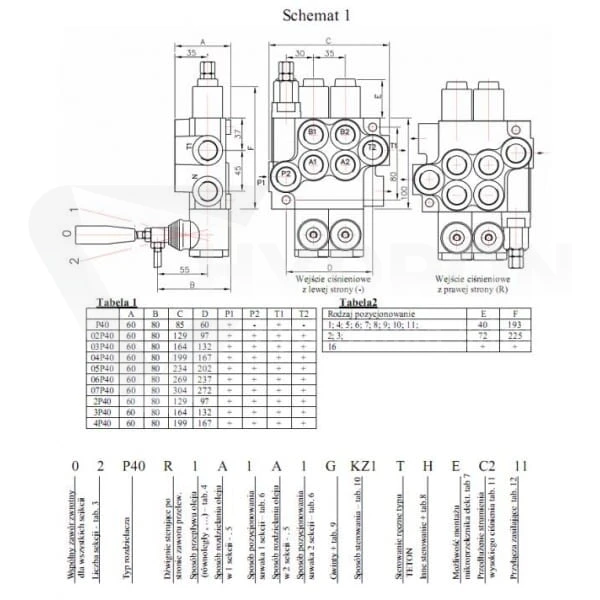

Rozdzielacz hydrauliczny p40

Rozdzielacz hydrauliczny P40 to oznaczenie bardzo popularnego typu rozdzielacza sekcyjnego, który stosuje się w wielu układach hydrauliki siłowej – szczególnie w maszynach rolniczych, budowlanych, komunalnych i przemysłowych. Symbol „P40” nie jest przypadkowy – określa on serię i parametry techniczne rozdzielacza. Co oznacza symbol „P40”? „P” – oznacza typ rozdzielacza sekcyjnego z ręcznym sterowaniem (manualny, dźwigniowy), przystosowany do pracy w układach otwartego obiegu hydraulicznego. „40” – określa maksymalny przepływ nominalny przez rozdzielacz, czyli 40 litrów na minutę (l/min). Oznacza to, że rozdzielacz P40 może współpracować z pompą, której wydajność nie przekracza ok. 40 l/min, przy zachowaniu prawidłowego działania i bezpieczeństwa układu.

Podstawowe parametry techniczne rozdzielacza P40

• Ciśnienie robocze: do ok. 250 bar (w zależności od producenta i konfiguracji)

• Rodzaj obiegu: układ otwarty (z możliwością pracy w obiegu zamkniętym po zastosowaniu tulei Power Beyond)

• Rodzaj sterowania: najczęściej ręczne (dźwignią), ale występują również wersje z sterowaniem hydraulicznym lub elektromagnetycznym

• Liczba sekcji: od 1 do 7 (np. rozdzielacz P40 1-sekcyjny, P40 3-sekcyjny itp.)

• Złącza przyłączeniowe: najczęściej gwinty BSP lub metryczne (np. 3/8", M18x1.5)

• Porty rozdzielacza :

  • P – zasilanie z pompy,

  • T – powrót do zbiornika,

  • A i B – wyjścia robocze do siłownika,

  • N (PB) – przelot ciśnienia, używany przy łączeniu kilku rozdzielaczy w szeregu.

Zastosowanie rozdzielaczy P40

Rozdzielacz hydrauliczny P40 znajduje szerokie zastosowanie w: maszynach rolniczych (ciągniki, ładowacze, przyczepy wywrotki), sprzęcie budowlanym (miniładowarki, wózki, koparki, podnośniki), układach hydrauliki mobilnej i warsztatowej, urządzeniach przemysłowych z napędem hydraulicznym. Dzięki swojej uniwersalności i kompaktowej budowie rozdzielacze P40 można łączyć w zestawy wielosekcyjne (np. P40-2, P40-3, P40-4), co pozwala sterować kilkoma siłownikami lub odbiornikami jednocześnie.

Zalety rozdzielacza P40

Rozdzielacz hydrauliczny P40 wyróżnia się przemyślaną, kompaktową konstrukcją, która pozwala na łatwy montaż w różnego rodzaju układach hydraulicznych – zarówno w maszynach mobilnych, jak i w urządzeniach stacjonarnych. Dzięki niewielkim wymiarom i uniwersalnym przyłączom można go z powodzeniem zastosować nawet tam, gdzie przestrzeń montażowa jest ograniczona. To urządzenie zostało zaprojektowane z myślą o pracy pod wysokim ciśnieniem, dlatego charakteryzuje się dużą wytrzymałością i trwałością. Korpus wykonany z wysokogatunkowej stali lub żeliwa oraz precyzyjnie dopasowane elementy wewnętrzne zapewniają długą żywotność rozdzielacza, nawet w trudnych warunkach eksploatacyjnych.  Rozdzielacz P40 zapewnia precyzyjne sterowanie kierunkiem i prędkością pracy siłownika, co przekłada się na płynne działanie całego układu. Operator może łatwo regulować przepływ oleju, a tym samym kontrolować tempo wysuwu lub wsuwu tłoczyska, co ma kluczowe znaczenie dla dokładności pracy urządzenia. Kolejną istotną zaletą jest łatwa dostępność części zamiennych oraz pełna kompatybilność z większością pomp hydraulicznych dostępnych na rynku. Dzięki temu rozdzielacz P40 można bez problemu włączyć do istniejącego układu lub wykorzystać jako element modernizacji. Jego uniwersalność i niezawodność sprawiają, że jest jednym z najczęściej wybieranych modeli w swojej klasie.

FAQ

Czym jest rozdzielacz hydrauliczny 40L jednosekcyjny?

Rozdzielacz hydrauliczny 40L jednosekcyjny jest elementem sterującym przepływem oleju w instalacjach hydrauliki siłowej. Pozwala kierować medium robocze do siłownika hydraulicznego i kontrolować jego ruch w maszynach oraz urządzeniach hydraulicznych.

Do jakich maszyn stosuje się rozdzielacz hydrauliczny jednosekcyjny 40L?

Rozdzielacze tego typu stosowane są między innymi w maszynach rolniczych, przyczepach wywrotkach, ładowaczach, urządzeniach warsztatowych oraz w różnych instalacjach hydrauliki mobilnej i przemysłowej.

Jakie jest maksymalne ciśnienie pracy rozdzielacza hydraulicznego 40L?

Rozdzielacz hydrauliczny przeznaczony jest do pracy w instalacjach hydrauliki siłowej o ciśnieniu roboczym sięgającym około 300 bar.

Czy rozdzielacz hydrauliczny 40L może współpracować z siłownikami dwustronnego działania?

Tak, rozdzielacz hydrauliczny może współpracować zarówno z siłownikami jednostronnego działania jak i z siłownikami dwustronnego działania w zależności od sposobu podłączenia instalacji.

Czy rozdzielacz hydrauliczny posiada zawór przelewowy?

Tak, rozdzielacz hydrauliczny wyposażony jest w zawór przelewowy, który zabezpiecza instalację hydrauliczną przed nadmiernym wzrostem ciśnienia.
