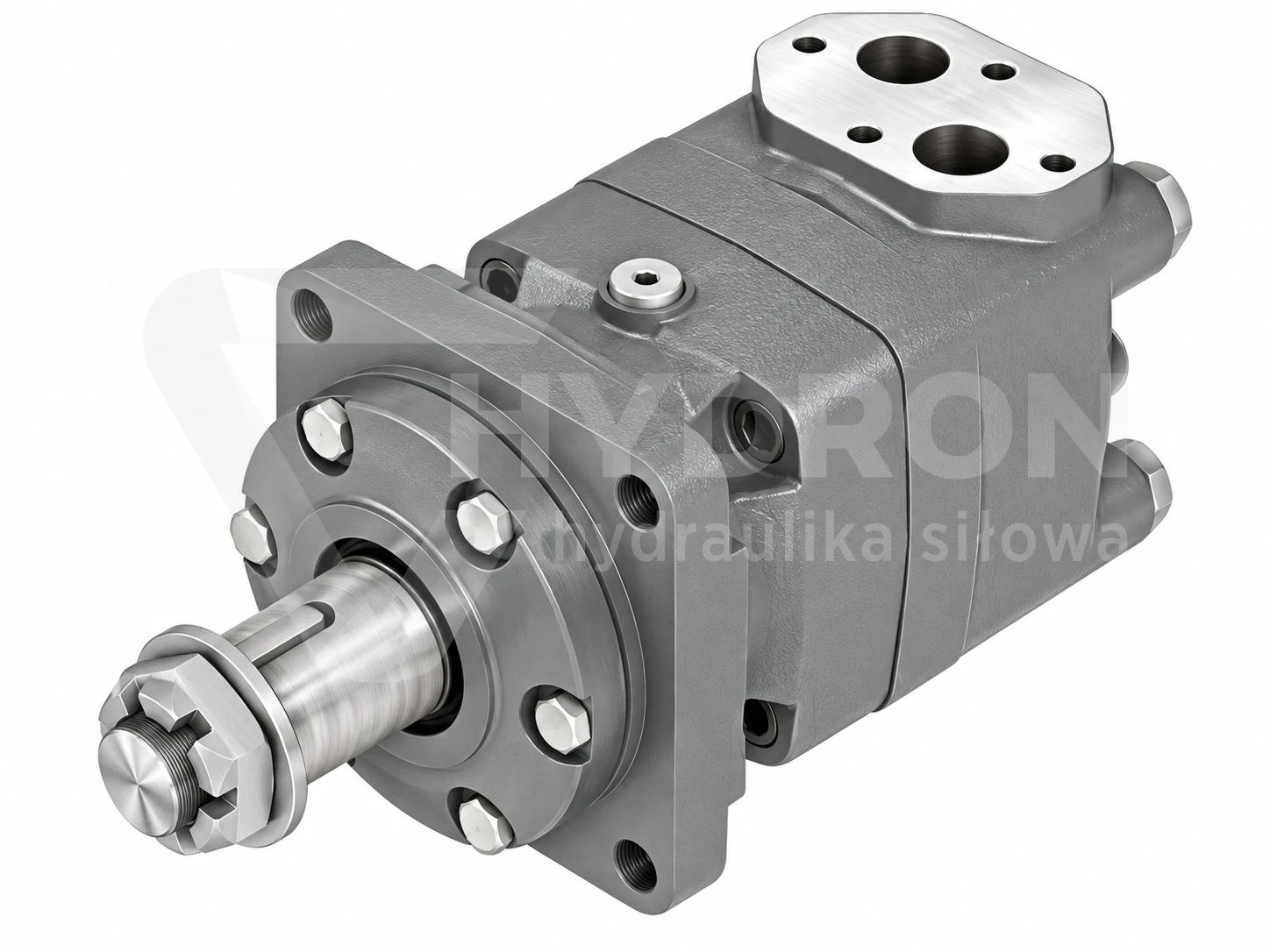

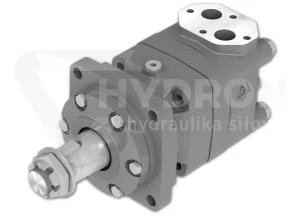

Silnik hydrauliczny orbitalny MT200C

Przejdź do sekcji Opinie

3 296,40 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja od 2 do 14 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 14 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Silnik orbitalny MT200C 201,4 cm³/obr wał Ø40 mm

Silnik orbitalny MT200C to hydrauliczny silnik o pojemności geometrycznej 201,4 cm³/obr, przeznaczony do napędów wymagających wysokiego momentu przy zachowaniu stosunkowo dużej prędkości obrotowej. Wersja MT200C wyposażona jest w prosty wał Ø40 mm z wpustem A12×8×70 zgodnym z DIN 6885. Maksymalny przepływ ciągły wynosi 125 l/min, a maksymalna prędkość ciągła 620 obr./min.

Parametry techniczne

Model: MT200C
Typ: silnik orbitalny hydrauliczny
Pojemność geometryczna: 201,4 cm³/obr
Maksymalna prędkość ciągła: 620 obr./min
Maksymalna prędkość chwilowa: 752 obr./min
Maksymalny moment ciągły: 59 daNm
Maksymalny moment chwilowy: 71 daNm
Maksymalny moment szczytowy: 82 daNm
Maksymalna moc ciągła: 33,5 kW
Maksymalna moc chwilowa: 40 kW
Maksymalny przepływ ciągły: 125 l/min
Maksymalny przepływ chwilowy: 150 l/min
Maksymalny spadek ciśnienia ciągły: 200 bar
Maksymalny spadek ciśnienia chwilowy: 240 bar
Maksymalny spadek ciśnienia szczytowy: 280 bar
Maksymalne ciśnienie zasilania ciągłe: 210 bar
Maksymalne ciśnienie zasilania chwilowe: 250 bar
Maksymalne ciśnienie zasilania szczytowe: 300 bar
Maksymalne ciśnienie powrotne z linią drenażową: 140 bar ciągle / 175 bar chwilowo / 210 bar szczytowo
Maksymalne ciśnienie rozruchowe bez obciążenia wału: 10 bar
Minimalny moment rozruchowy przy ciągłym spadku ciśnienia: 43 daNm
Minimalny moment rozruchowy przy chwilowym spadku ciśnienia: 52 daNm
Minimalna prędkość obrotowa: 9 obr./min
Wał: typ C, prosty Ø40 mm
Wpust: A12×8×70, DIN 6885
Maksymalny dopuszczalny moment dla wału C: 132,8 daNm
Porty robocze: boczne
Typ przyłączy w wersji standardowej: BSP, ISO 228
Mocowanie: kołnierz kwadratowy, 4 otwory
Masa netto: 21,5 kg

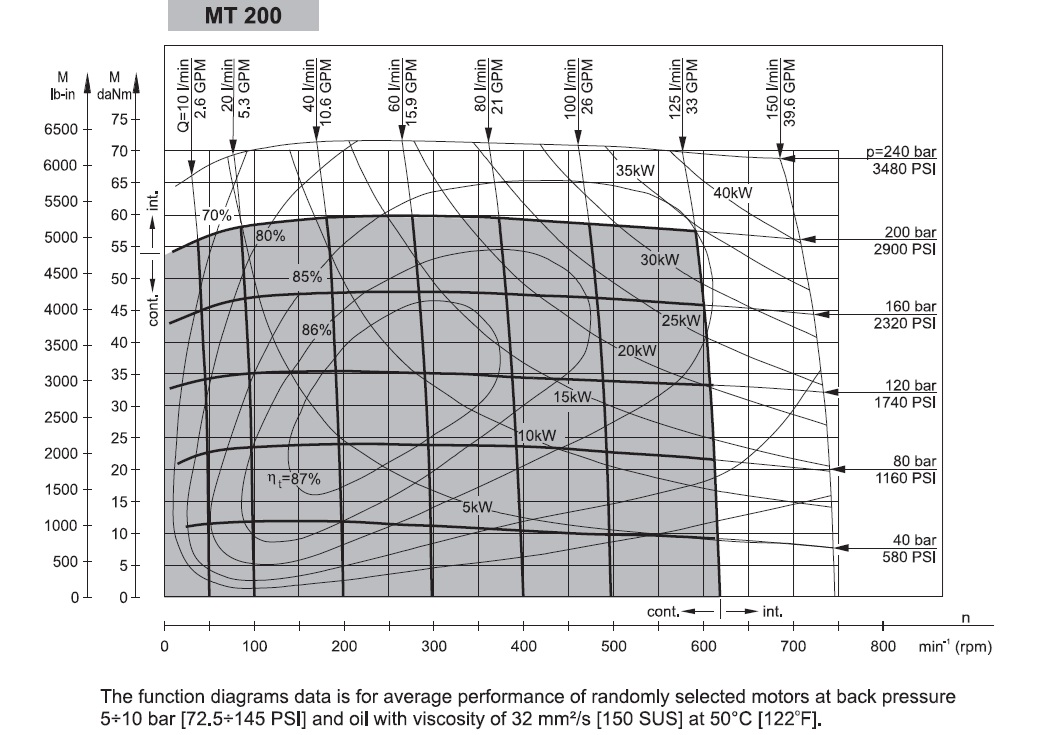

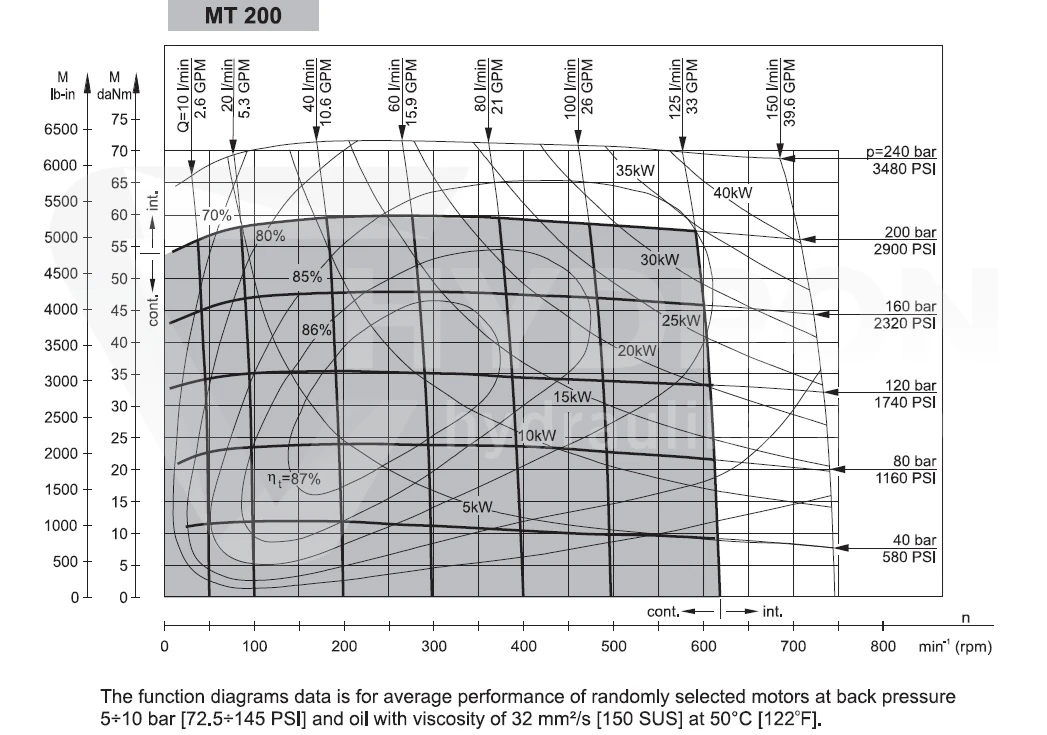

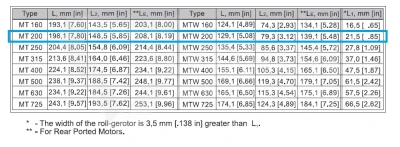

schemat-silnik-orbitalny-mt200c

Silnik orbitalny MT200C zastosowanie

MT200C jest przeznaczony do napędów hydraulicznych stosowanych w maszynach rolniczych, budowlanych, drogowych i przemysłowych. Seria MT znajduje zastosowanie m.in. w przenośnikach, maszynach do obróbki metalu, urządzeniach górniczych oraz innych układach wymagających kompaktowego napędu o wysokim momencie obrotowym.

Pojemność 201,4 cm³/obr pozwala uzyskać kompromis pomiędzy momentem a prędkością obrotową. MT200C może pracować z przepływem ciągłym do 125 l/min, dzięki czemu nadaje się do układów wymagających stosunkowo szybkiego napędu przy zachowaniu wysokiego momentu.

Przepływ i prędkość obrotowa

Maksymalna prędkość ciągła MT200 wynosi 620 obr./min, a chwilowa 752 obr./min. Wartości te należy rozpatrywać razem z przepływem oleju i pojemnością geometryczną silnika.

Zbyt duży przepływ może doprowadzić do przekroczenia dopuszczalnej prędkości obrotowej. Z kolei zbyt mały przepływ ograniczy prędkość pracy napędzanego elementu. Przy doborze należy więc uwzględnić rzeczywistą wydajność pompy hydraulicznej.

Moment obrotowy i ciśnienie

MT200 osiąga maksymalny moment ciągły 59 daNm oraz chwilowy 71 daNm. Maksymalny moment szczytowy wynosi 82 daNm.

Maksymalny spadek ciśnienia w pracy ciągłej wynosi 200 bar, chwilowo 240 bar, a wartość szczytowa 280 bar. Parametry te należy zawsze odnosić do warunków pracy układu oraz dopuszczalnych obciążeń pozostałych komponentów.

Wał Ø40 mm w wersji MT200C

Litera „C” oznacza wykonanie z prostym wałem Ø40 mm i wpustem A12×8×70 wg DIN 6885.

Wał typu C ma dopuszczalny moment do 132,8 daNm, czyli powyżej maksymalnego momentu generowanego przez MT200. W tej konfiguracji wał nie stanowi ograniczenia względem katalogowego momentu szczytowego silnika.

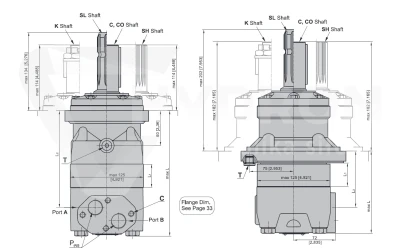

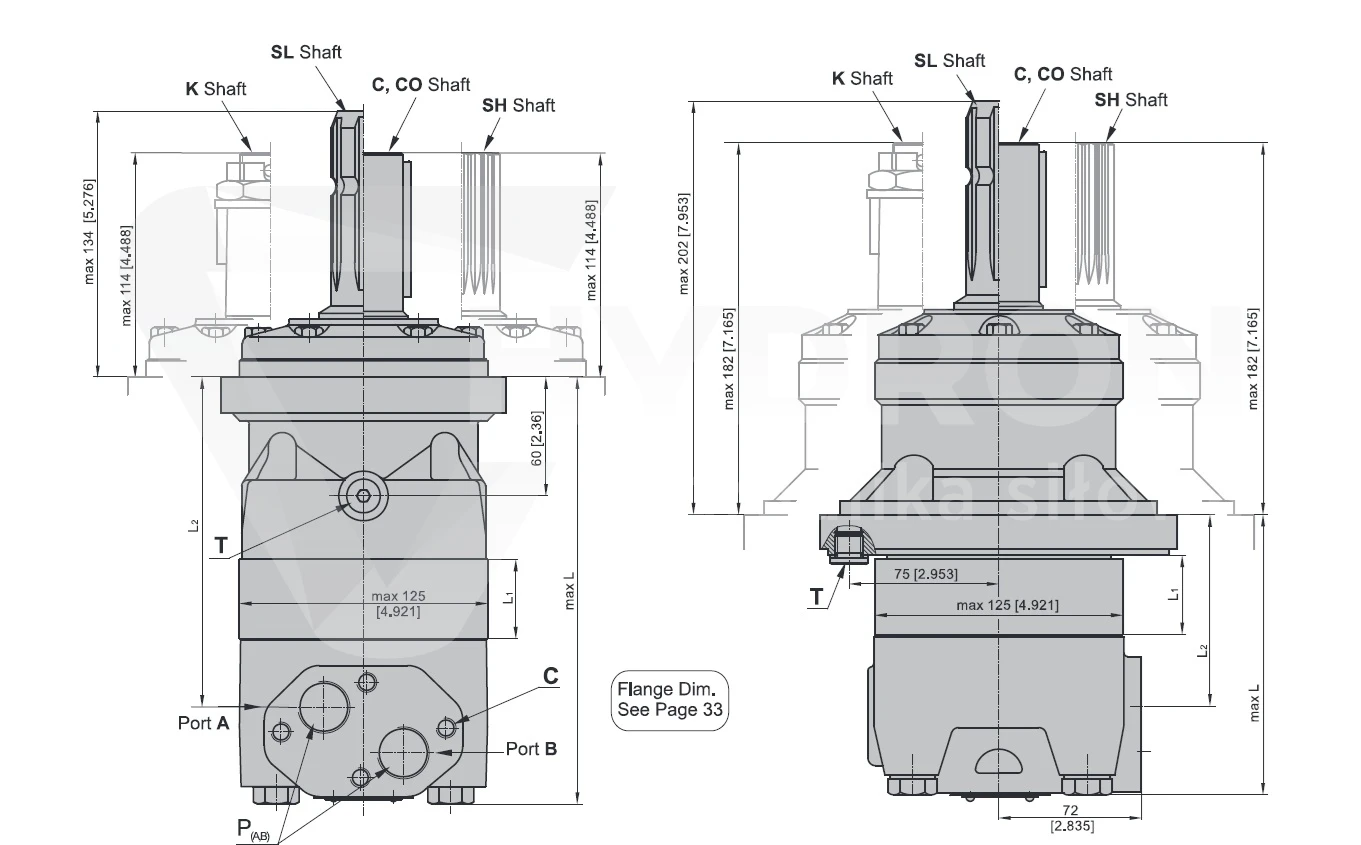

Przyłącza i montaż

Standardowa wersja MT200C wykorzystuje boczne porty robocze BSP zgodne z ISO 228 oraz kwadratowy kołnierz montażowy z czterema otworami.

Przy wymianie istniejącego silnika należy porównać nie tylko chłonność, ale również wał, rozstaw mocowania, położenie portów i gwinty przyłączy. Identyczna pojemność geometryczna nie oznacza automatycznie pełnej zamienności mechanicznej.

Dobór silnika orbitalnego MT200C

MT200C będzie odpowiedni do układów wymagających silnika orbitalnego o pojemności około 200 cm³/obr, przepływie do 125 l/min i prostym wale Ø40 mm.

Prawidłowy dobór powinien uwzględniać wymagany moment, prędkość obrotową, wydajność pompy oraz ciśnienie dostępne w instalacji. Dopasowanie tych parametrów pozwala wykorzystać możliwości silnika bez przeciążania napędu i ogranicza ryzyko nadmiernego zużycia układu.
