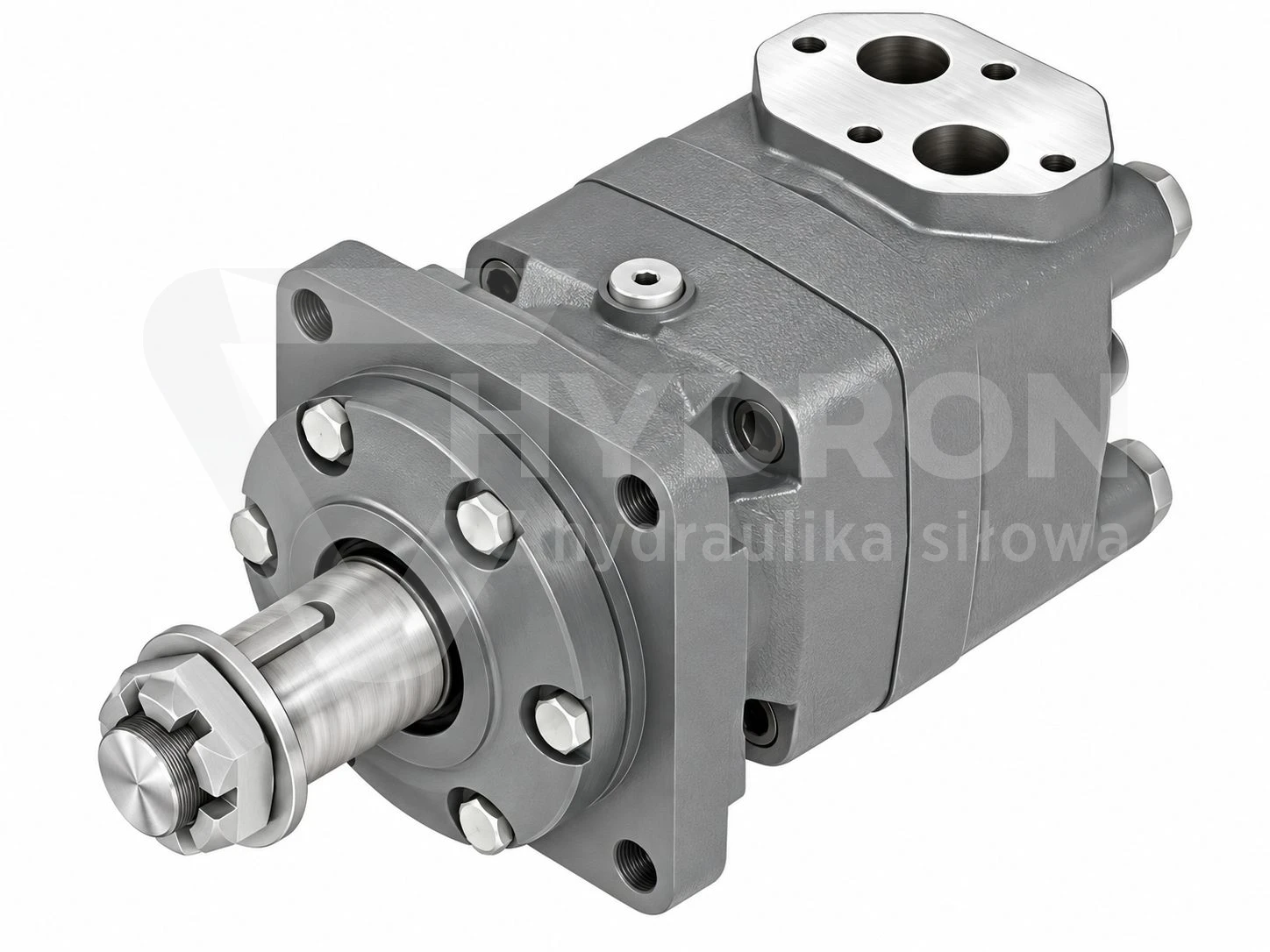

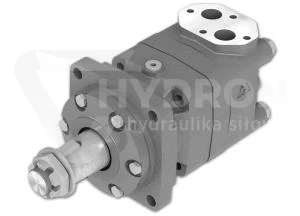

Silnik hydrauliczny orbitalny MT315C

Przejdź do sekcji Opinie

3 527,64 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja od 2 do 14 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 14 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Silnik orbitalny MT315C 326,3 cm³/obr wał Fi 40 mm

Silnik orbitalny MT315C to hydrauliczny silnik o pojemności geometrycznej 326,3 cm³/obr, przeznaczony do napędów wymagających wysokiego momentu obrotowego przy umiarkowanej prędkości pracy. Wersja MT315C wyposażona jest w prosty wał Fi 40 mm z wpustem A12×8×70 zgodnym z DIN 6885. Maksymalny przepływ ciągły wynosi 125 l/min, a maksymalna prędkość ciągła 382 obr./min.

Parametry techniczne

Model: MT315C
Typ: silnik orbitalny hydrauliczny
Pojemność geometryczna: 326,3 cm³/obr
Maksymalna prędkość ciągła: 382 obr./min
Maksymalna prędkość chwilowa: 461 obr./min
Maksymalny moment ciągły: 95 daNm
Maksymalny moment chwilowy: 114 daNm
Maksymalny moment szczytowy: 133 daNm
Maksymalna moc ciągła: 33,5 kW
Maksymalna moc chwilowa: 40 kW
Maksymalny przepływ ciągły: 125 l/min
Maksymalny przepływ chwilowy: 150 l/min
Maksymalny spadek ciśnienia ciągły: 200 bar
Maksymalny spadek ciśnienia chwilowy: 240 bar
Maksymalny spadek ciśnienia szczytowy: 280 bar
Maksymalne ciśnienie zasilania ciągłe: 210 bar
Maksymalne ciśnienie zasilania chwilowe: 250 bar
Maksymalne ciśnienie zasilania szczytowe: 300 bar
Maksymalne ciśnienie powrotne z linią drenażową: 140 bar ciągle / 175 bar chwilowo / 210 bar szczytowo
Maksymalne ciśnienie rozruchowe bez obciążenia wału: 10 bar
Minimalny moment rozruchowy przy ciągłym spadku ciśnienia: 74 daNm
Minimalny moment rozruchowy przy chwilowym spadku ciśnienia: 89 daNm
Minimalna prędkość obrotowa: 7 obr./min
Wał: typ C, prosty Fi 40 mm
Wpust: A12×8×70, DIN 6885
Maksymalny dopuszczalny moment dla wału C: 132,8 daNm
Porty robocze: boczne
Typ przyłączy w wersji standardowej: BSP, ISO 228
Mocowanie: kołnierz kwadratowy, 4 otwory
Masa netto: 22 kg

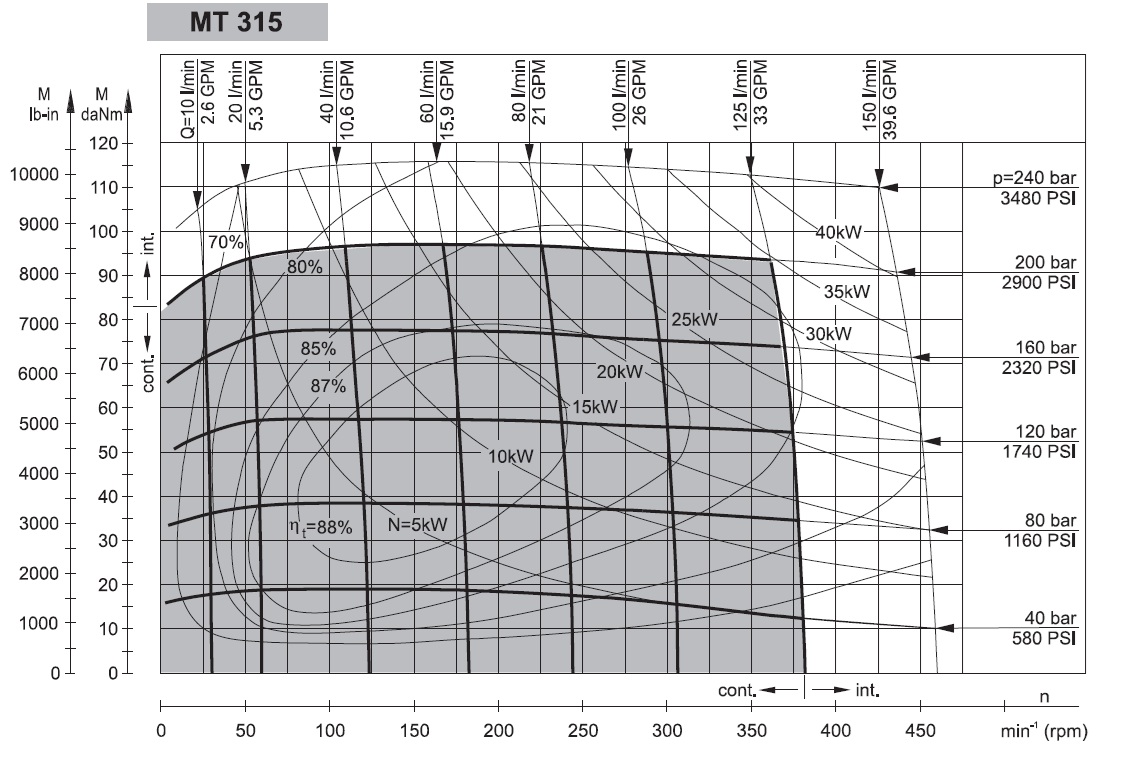

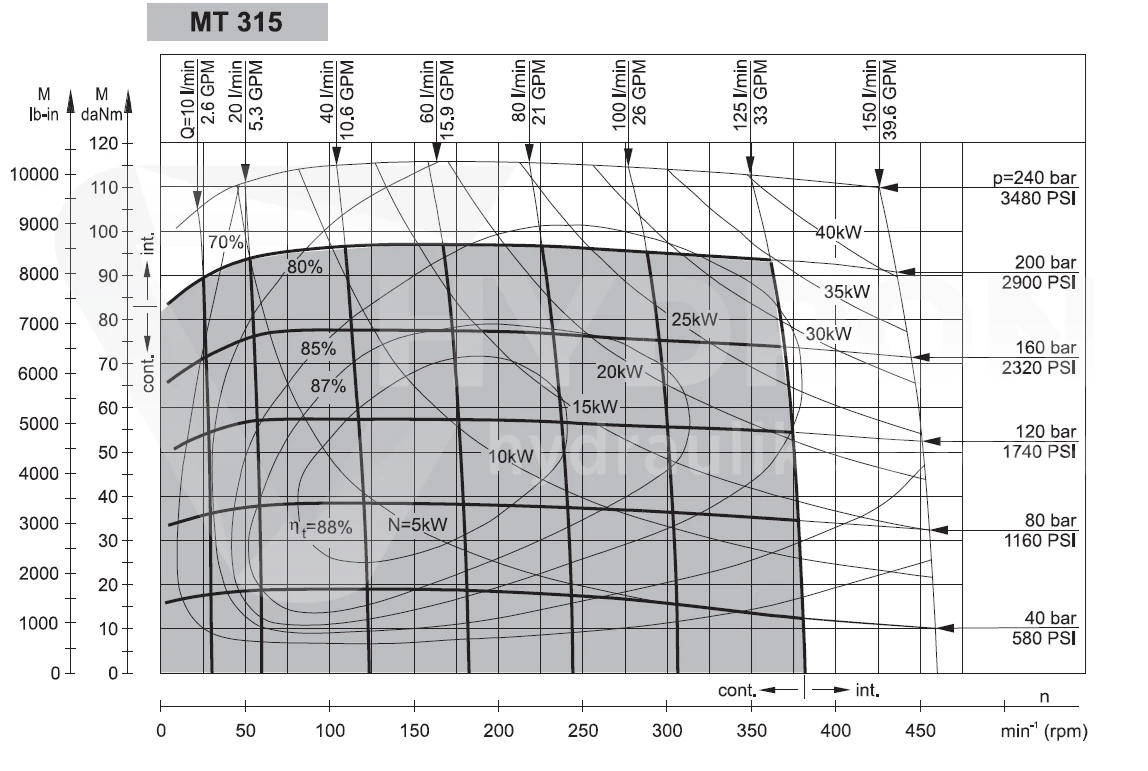

schemat-silnik-orbitalny-mt315c

Silnik orbitalny MT315C zastosowanie

MT315C przeznaczony jest do napędów hydraulicznych stosowanych w maszynach rolniczych, budowlanych, drogowych i przemysłowych. Seria MT znajduje zastosowanie m.in. w przenośnikach, maszynach do obróbki metalu, urządzeniach górniczych oraz innych układach wymagających wysokiego momentu obrotowego.

Pojemność 326,3 cm³/obr sprawia, że MT315C jest dobrym rozwiązaniem w aplikacjach, w których potrzebny jest większy moment przy niższej prędkości obrotowej niż w mniejszych wariantach serii MT.

Przepływ i prędkość obrotowa

Maksymalny przepływ ciągły MT315 wynosi 125 l/min, a chwilowy 150 l/min. Silnik może osiągać do 382 obr./min w pracy ciągłej oraz 461 obr./min chwilowo.

Przy doborze należy uwzględnić wydajność pompy hydraulicznej i rzeczywiste zapotrzebowanie napędu. Zbyt duży przepływ może doprowadzić do przekroczenia dopuszczalnej prędkości obrotowej, natomiast zbyt mały ograniczy osiągi maszyny.

Moment obrotowy i ciśnienie pracy

MT315 osiąga maksymalny moment ciągły 95 daNm, chwilowy 114 daNm oraz moment szczytowy 133 daNm.

Maksymalny spadek ciśnienia w pracy ciągłej wynosi 200 bar, chwilowo 240 bar, natomiast wartość szczytowa wynosi 280 bar.

Wał typu C ma maksymalny dopuszczalny moment 132,8 daNm. Oznacza to, że przy pracy w pobliżu wartości szczytowych należy uwzględnić ograniczenie wynikające z zastosowanej wersji wału.

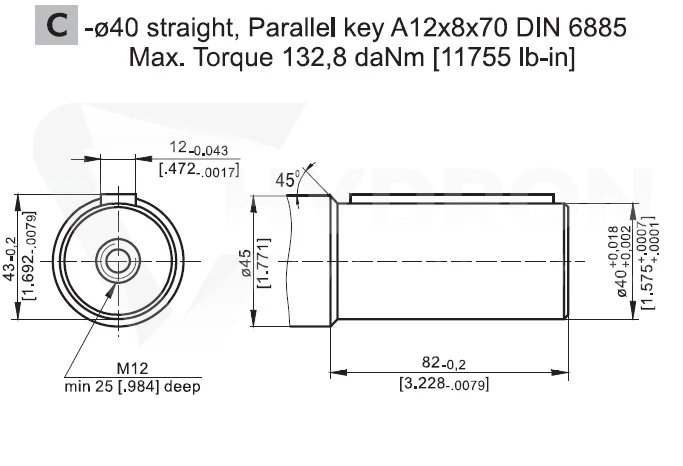

Wał Fi 40 mm w wersji MT315C

MT315C posiada prosty wał wyjściowy Fi 40 mm z wpustem A12×8×70 zgodnym z DIN 6885.

Przy stosowaniu silnika jako zamiennika należy porównać średnicę i długość wału, wymiary wpustu, typ mocowania oraz rozmieszczenie przyłączy hydraulicznych. Sama zgodność pojemności geometrycznej nie oznacza pełnej zamienności mechanicznej.

Przyłącza i montaż

Standardowa konfiguracja MT315C wykorzystuje boczne porty robocze BSP zgodne z ISO 228 oraz kwadratowy kołnierz montażowy z czterema otworami.

Przed montażem należy sprawdzić zgodność gwintów, rozstaw mocowania oraz wymagania dotyczące przepływu i ciśnienia w układzie.

Dobór silnika orbitalnego MT315C

MT315C jest odpowiedni do układów wymagających silnika orbitalnego o chłonności około 315 cm³/obr, przepływie ciągłym do 125 l/min i prostym wale Fi 40 mm.

Przy doborze silnika należy zestawić wymagany moment z dostępną różnicą ciśnień oraz oczekiwaną prędkość obrotową z wydajnością pompy. Prawidłowe dopasowanie tych parametrów pozwala uzyskać stabilną pracę napędu i ogranicza ryzyko przeciążenia silnika.
