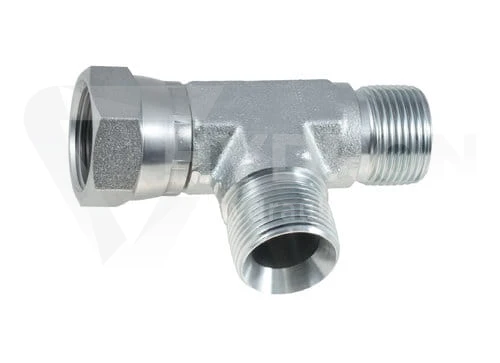

Trójnik BBA 1.1/2" BSP

Trójnik BBA 1.1/2" BSP to niesymetryczna złączka trójnikowa do układów hydrauliki siłowej, przeznaczona do łączenia trzech odcinków instalacji lub rozprowadzenia przepływu oleju w dodatkowym kierunku. Konstrukcja BBA oznacza układ z dwoma gwintami zewnętrznymi oraz jedną nakrętką, czyli przyłączem obrotowym, które ułatwia montaż w instalacji. Produkt wykonany jest ze stali automatowej zabezpieczonej ocynkiem w pasywacji białej i pracuje przy ciśnieniu do 105 bar oraz temperaturze od -20°C do +120°C.

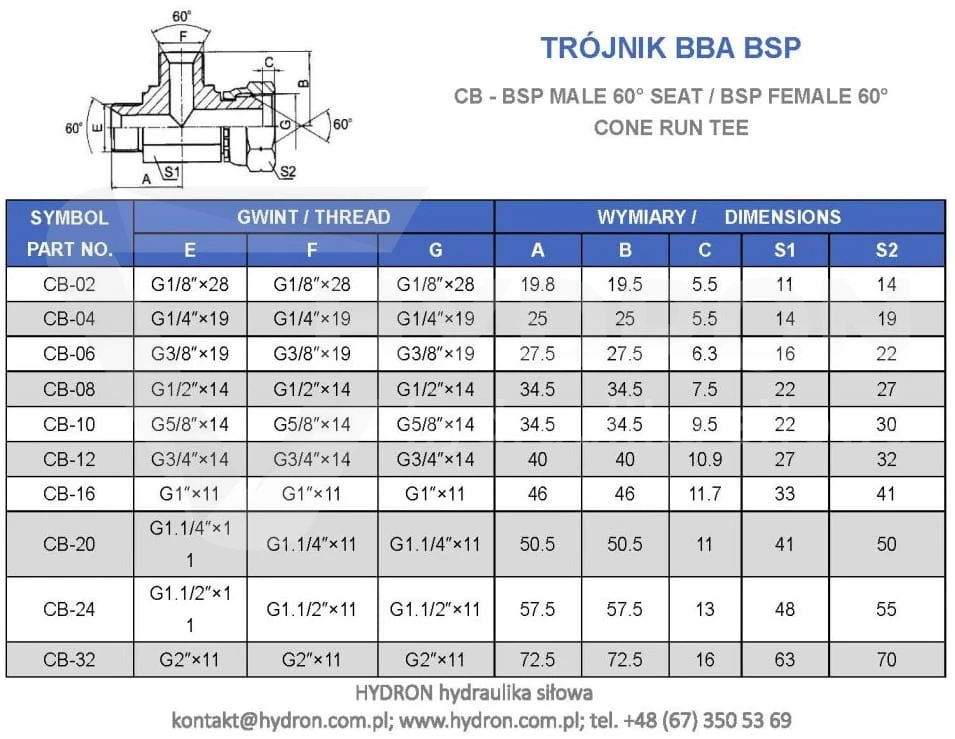

Parametry techniczne:

• Typ złącza: trójnik hydrauliczny BBA
• Rodzaj konstrukcji: niesymetryczny trójnik nakrętny
• Gwint: 1.1/2" BSP
• Gwint większy: 1.1/2" BSP
• Gwint mniejszy: 1.1/2" BSP
• Układ przyłączy: BBA, dwa gwinty zewnętrzne i jedna nakrętka
• Ciśnienie pracy: 105 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Norma wykonania: BSP BS5200 / ISO 8434-6
• Polska norma: PN-65 M73147, złączki trójnikowe
• Oznaczenie wg Rastelli Raccordi: 60.59.24.24
• Oznaczenie wg CAST: 306609
• Oznaczenie alternatywne: CB-24 / XEL 1 1/2"
• Zastosowanie: układy hydrauliczne w rolnictwie, przemyśle, maszynach i instalacjach olejowych

Trójnik BBA 1.1/2" BSP do rozdzielenia instalacji hydraulicznej

Trójnik BBA 1.1/2" BSP stosuje się wtedy, gdy w instalacji hydraulicznej trzeba połączyć trzy elementy, wykonać odejście boczne albo dopasować przyłącze z nakrętką do istniejącego układu. W odróżnieniu od trójnika BBB, który ma trzy gwinty zewnętrzne, wariant BBA posiada jedną nakrętkę, co ułatwia montaż w miejscach, gdzie nie można swobodnie obracać całym elementem. W praktyce taki trójnik jest używany przy budowie i naprawie instalacji olejowych w maszynach rolniczych, urządzeniach przemysłowych, układach transportu hydraulicznego oraz osprzęcie roboczym. Przy kompletowaniu instalacji warto sprawdzić również złączki z kategorii trójniki BBA calowe BSP, ponieważ ten sam typ złącza występuje w różnych rozmiarach gwintu.

Gwint BSP 1.1/2" w złączce trójnikowej

Gwint BSP 1.1/2" jest gwintem calowym stosowanym w wielu układach hydraulicznych i instalacjach technicznych. W tym trójniku wszystkie przyłącza mają ten sam rozmiar, więc nie jest to redukcja, tylko element rozdzielający lub łączący przewody w obrębie jednego standardu gwintu. Oznacza to, że przed montażem trzeba sprawdzić nie tylko średnicę 1.1/2", ale także typ gwintu i sposób uszczelnienia w instalacji. Jeżeli układ wymaga połączenia z innymi elementami BSP, dobrym uzupełnieniem będą złączki hydrauliczne, złączki proste BB BSP oraz złączki proste AB, które pozwalają dopasować przebieg instalacji do rzeczywistego miejsca montażu.

Kiedy wybrać trójnik BBA zamiast BBB lub AAA

Trójnik BBA warto wybrać wtedy, gdy w jednym punkcie instalacji potrzebne jest połączenie dwóch gwintów zewnętrznych z jednym przyłączem nakrętnym. Nakrętka pozwala łatwiej skręcić połączenie bez obracania całym trójnikiem, co jest bardzo ważne przy montażu w maszynie, gdzie przewody, rury lub inne złączki są już ustawione w określonej pozycji. Jeżeli potrzebne są trzy gwinty zewnętrzne, właściwszy będzie trójnik BBB BSP. Jeżeli instalacja wymaga trzech nakrętek, lepszym wyborem będzie trójnik AAA BSP. Właśnie dlatego przy doborze nie wystarczy sama średnica 1.1/2" BSP trzeba jeszcze sprawdzić układ przyłączy A i B.

Najczęstszy błąd przy doborze trójnika BBA

Najczęstszy błąd polega na wyborze trójnika tylko po rozmiarze gwintu, bez sprawdzenia konfiguracji przyłączy. Użytkownik widzi 1.1/2" BSP i zakłada, że każdy trójnik o takim rozmiarze będzie pasował. W praktyce różnica między BBA, BBB, AAA, BAA czy ABA decyduje o tym, czy element da się poprawnie wkręcić i czy instalacja zostanie złożona bez naprężeń. Drugim problemem jest niedopasowanie trójnika do ciśnienia pracy. Ten model pracuje do 105 bar, dlatego nie powinien być stosowany w układach, które przekraczają tę wartość. Zły dobór może prowadzić do wycieków oleju, uszkodzenia uszczelnienia, problemów z dokręceniem oraz przestoju maszyny.

Normy i standardy wykonania

Trójnik BBA 1.1/2" BSP wykonany jest według standardów BSP BS5200 / ISO 8434-6, które odnoszą się do złączy stosowanych w układach hydraulicznych i technicznych. Polska norma PN-65 M73147 dotyczy złączek trójnikowych i pomaga określić wymagania konstrukcyjne dla tego typu elementów. Dla użytkownika oznacza to przewidywalność wymiarową, możliwość dopasowania z innymi elementami wykonanymi w tym samym standardzie oraz większe bezpieczeństwo montażu. Przy większych instalacjach warto równolegle sprawdzić rodzaje gwintów stosowanych w hydraulice siłowej, aby uniknąć pomyłki między BSP, metrycznym, JIC lub ORFS.

Zastosowanie w rolnictwie, przemyśle i serwisie

Trójnik hydrauliczny BBA jest stosowany w instalacjach maszyn rolniczych, urządzeń przemysłowych, układów zasilania osprzętu oraz serwisie hydrauliki siłowej. Sprawdza się tam, gdzie trzeba rozdzielić przepływ lub wykonać dodatkowe przyłącze bez przebudowy większego fragmentu instalacji. W praktyce może współpracować z przewodami hydraulicznymi, wężami hydraulicznymi, końcówkami do przewodów hydraulicznych oraz szybkozłączami hydraulicznymi, zależnie od tego, czy układ ma być stały, rozłączny czy przygotowany do pracy z osprzętem wymiennym.

Jak kompletować połączenie z trójnikiem BBA BSP

Samo zastosowanie właściwego trójnika nie wystarczy, jeśli pozostałe elementy instalacji są dobrane przypadkowo. Trzeba sprawdzić gwinty, średnice przewodów, ciśnienie robocze oraz sposób prowadzenia instalacji. Jeżeli trójnik pracuje w miejscu narażonym na drgania, przewody powinny być odpowiednio podparte i zabezpieczone przed naprężeniami. Do kompletnego montażu warto dobrać tuleje zaciskowe, osłony węży hydraulicznych, obejmy do rur hydraulicznych oraz podkładki metalowo-gumowe, jeżeli dany fragment instalacji wymaga uszczelnienia lub stabilizacji.

Efekt prawidłowego doboru trójnika

Dobrze dobrany trójnik BBA 1.1/2" BSP pozwala wykonać trwałe i szczelne połączenie trzech odcinków instalacji, bez zbędnego naprężania przewodów i bez przypadkowych przeróbek. Poprawny dobór układu przyłączy BBA, standardu BSP oraz ciśnienia pracy ogranicza ryzyko wycieków, ułatwia montaż i poprawia niezawodność całego układu hydraulicznego.

Nazewnictwo

• Złącze trójnikowe niesymetryczne nakrętne z gwintem BSP
• Barrel tee adapter with swivel nut - thread BSP parallel
• Trójnik typ : 60.59

Dopasuj zestaw do tego produktu

Trójniki BBA calowe BSP pozwalają dobrać ten sam typ złącza w innych rozmiarach gwintu.

Trójniki BBB hydrauliczne sprawdzają się wtedy, gdy potrzebne są trzy gwinty zewnętrzne.

Trójniki AAA hydrauliczne są stosowane w układach wymagających trzech przyłączy nakrętnych.

Złączki hydrauliczne BSP pomagają uzupełnić instalację o proste, kolankowe i redukcyjne połączenia gwintowane.

Przewody hydrauliczne umożliwiają wykonanie gotowego odcinka układu dopasowanego do ciśnienia, średnicy i rodzaju zakończeń.

Osłony węży hydraulicznych zabezpieczają przewody przed przetarciem, drganiami i uszkodzeniami mechanicznymi.

FAQ najczęstsze pytania

Czy trójnik BBA 1.1/2" BSP jest redukcją?

Nie. W tym wariancie wszystkie przyłącza mają rozmiar 1.1/2" BSP, więc trójnik nie redukuje średnicy, tylko łączy lub rozdziela instalację w obrębie tego samego gwintu.

Co oznacza BBA w trójniku hydraulicznym?

BBA oznacza układ przyłączy, w którym występują dwa gwinty zewnętrzne oraz jedna nakrętka. Taka konstrukcja ułatwia montaż w instalacjach, gdzie jeden punkt połączenia ma być skręcany przyłączem obrotowym.

Do jakiego ciśnienia pracuje trójnik BBA 1.1/2" BSP?

Ten model pracuje przy ciśnieniu do 105 bar. Przed montażem należy sprawdzić, czy parametr ten jest odpowiedni dla konkretnego układu hydraulicznego.
