Złączka grodziowa BSP 1.1/2"

Przejdź do sekcji Opinie

147,90 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1.1/2" BSP
Rozmiar gwintu 1 w milimetrach 47,4-47,8zew./44,8-45,3wew.
Rozmiar gwintu 2 1.1/2" BSP
Rozmiar gwintu 2 w milimetrach 47,4-47,8zew./44,8-45,3wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 125 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ANGG2424P

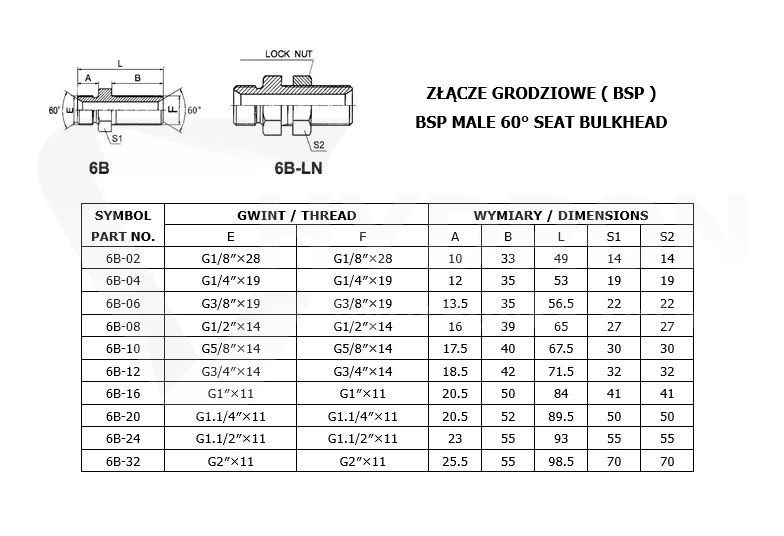

Oznaczenie alternatywne XSV 1 1/2" / 6B-24

Opis

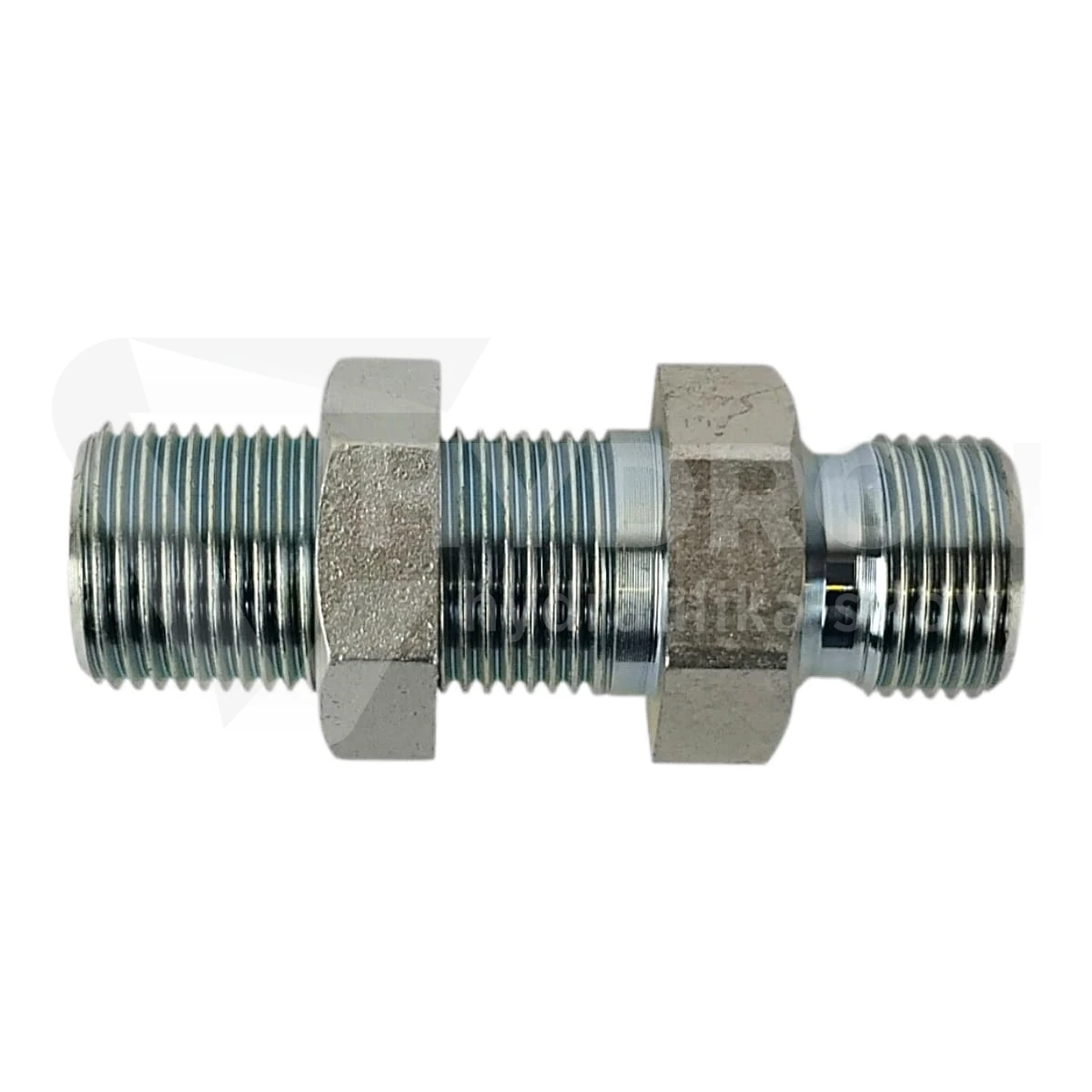

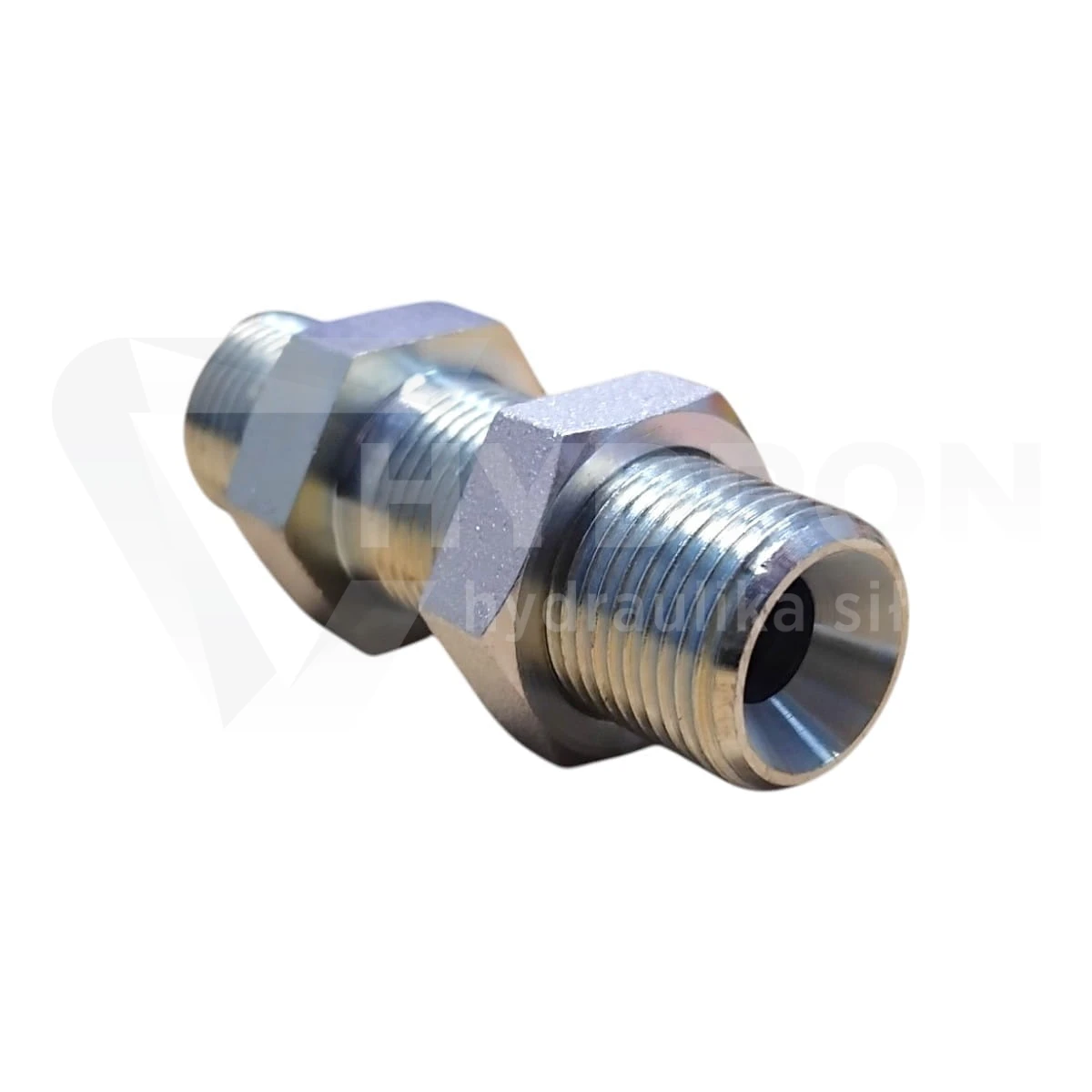

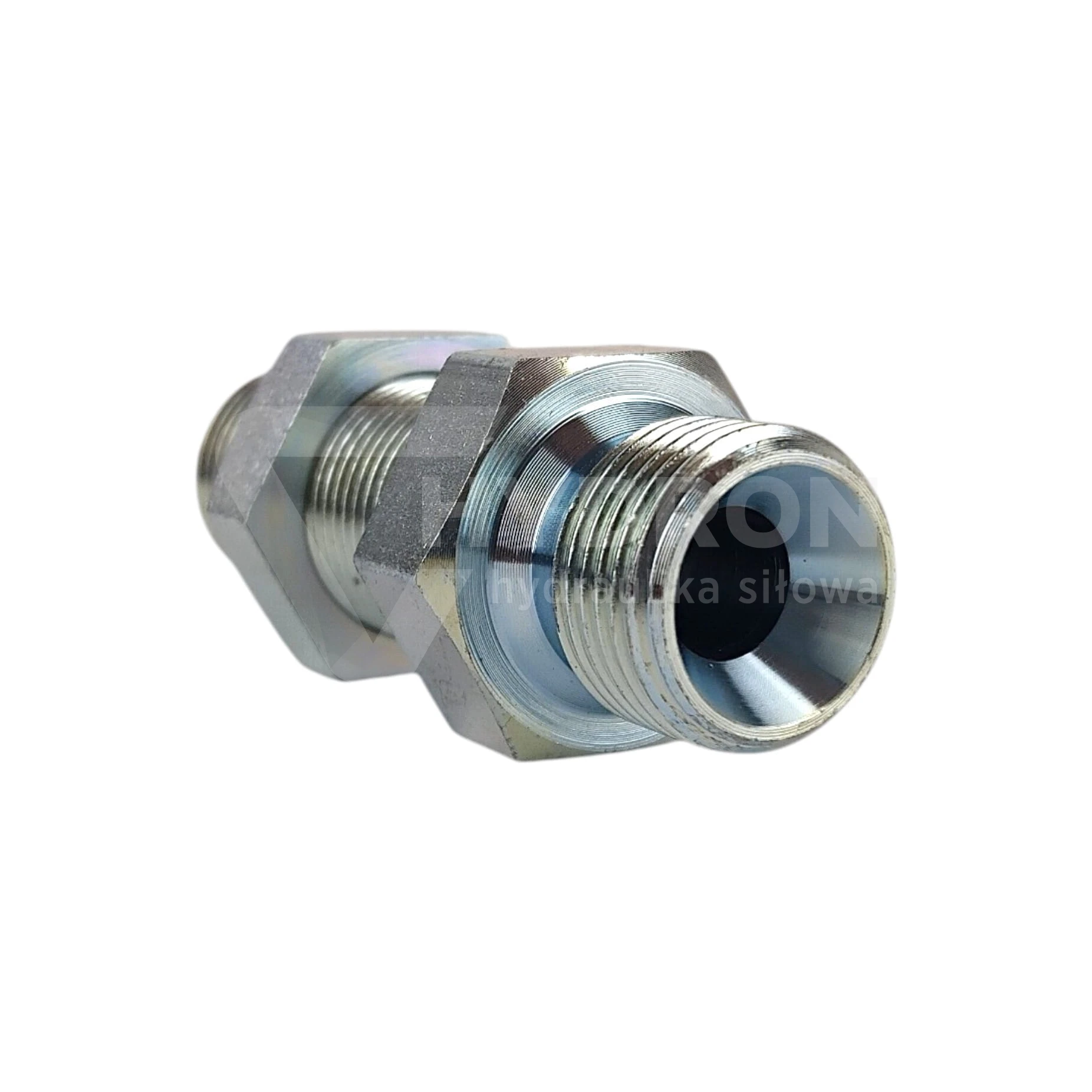

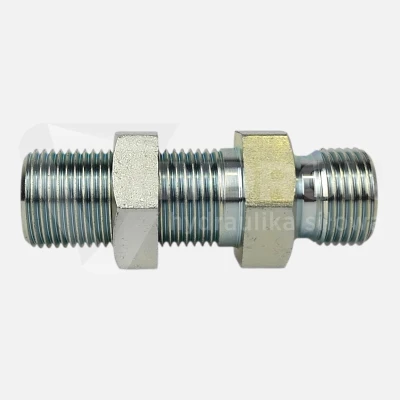

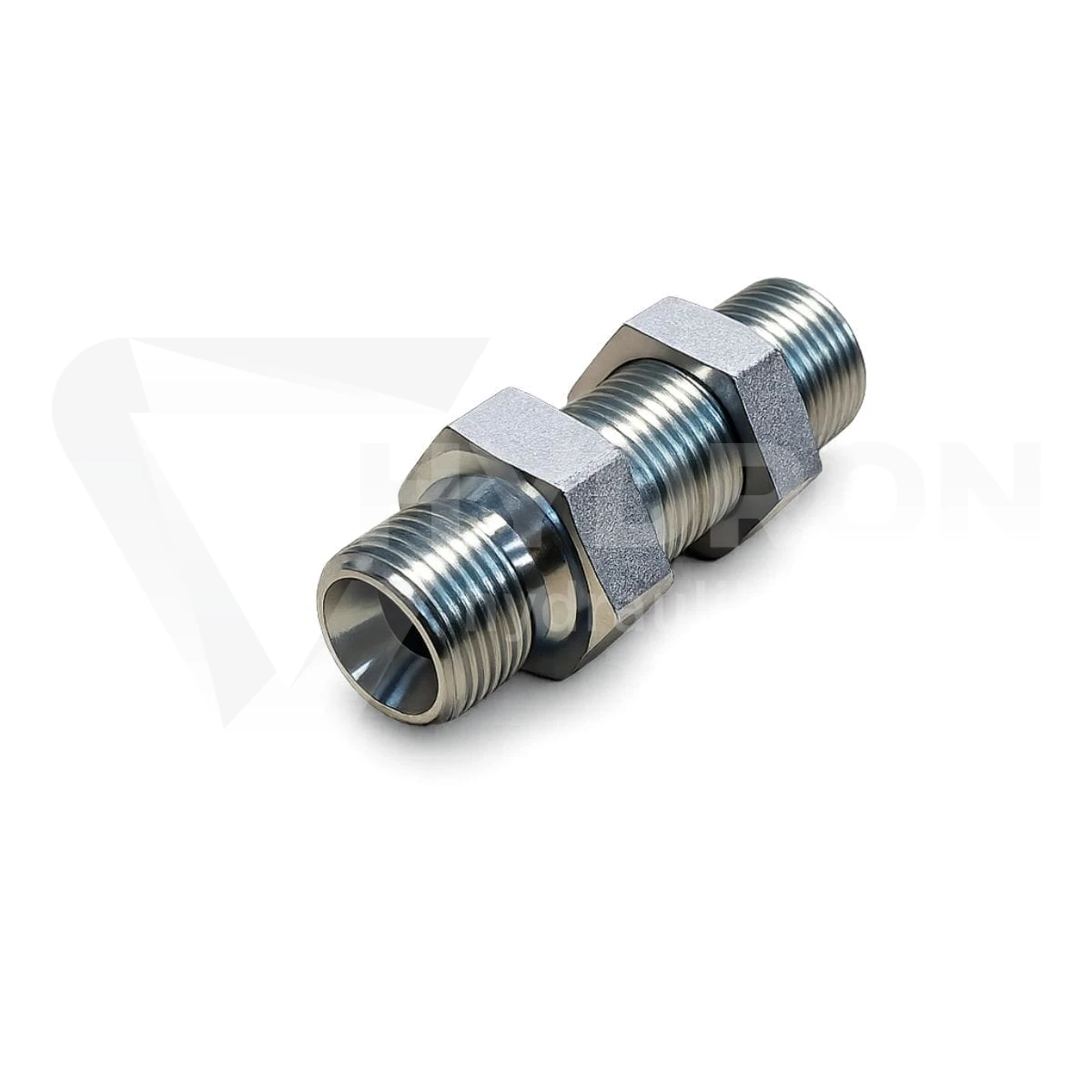

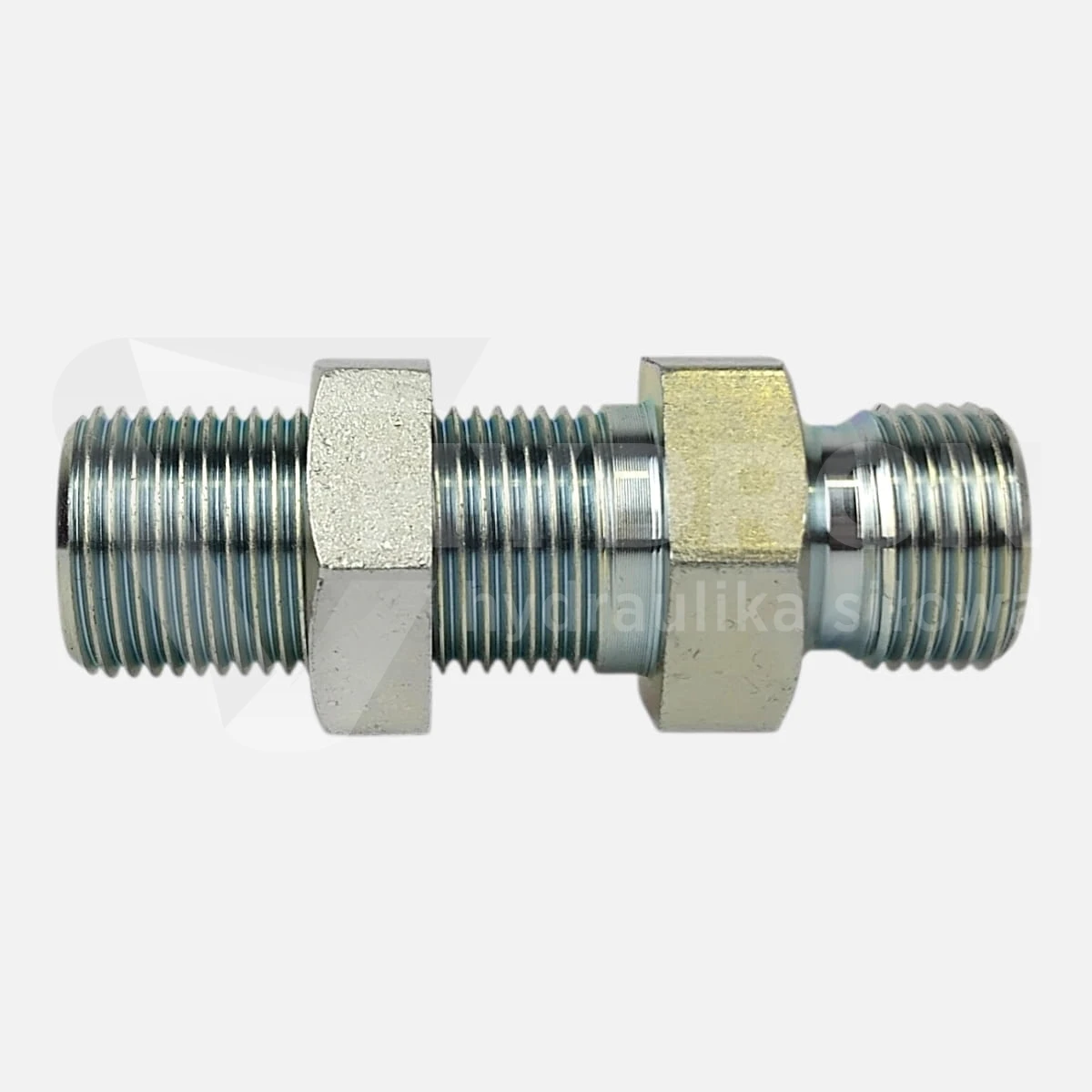

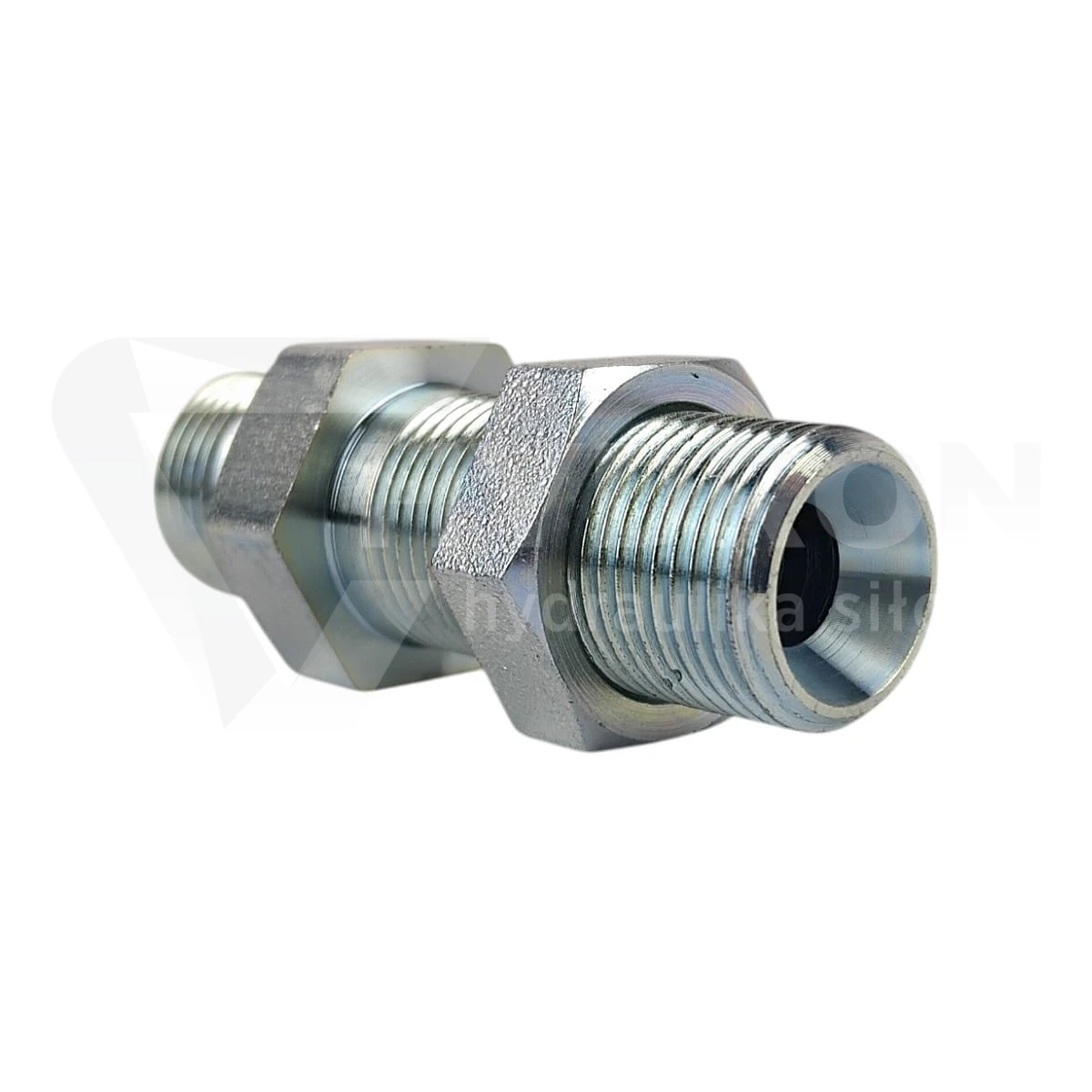

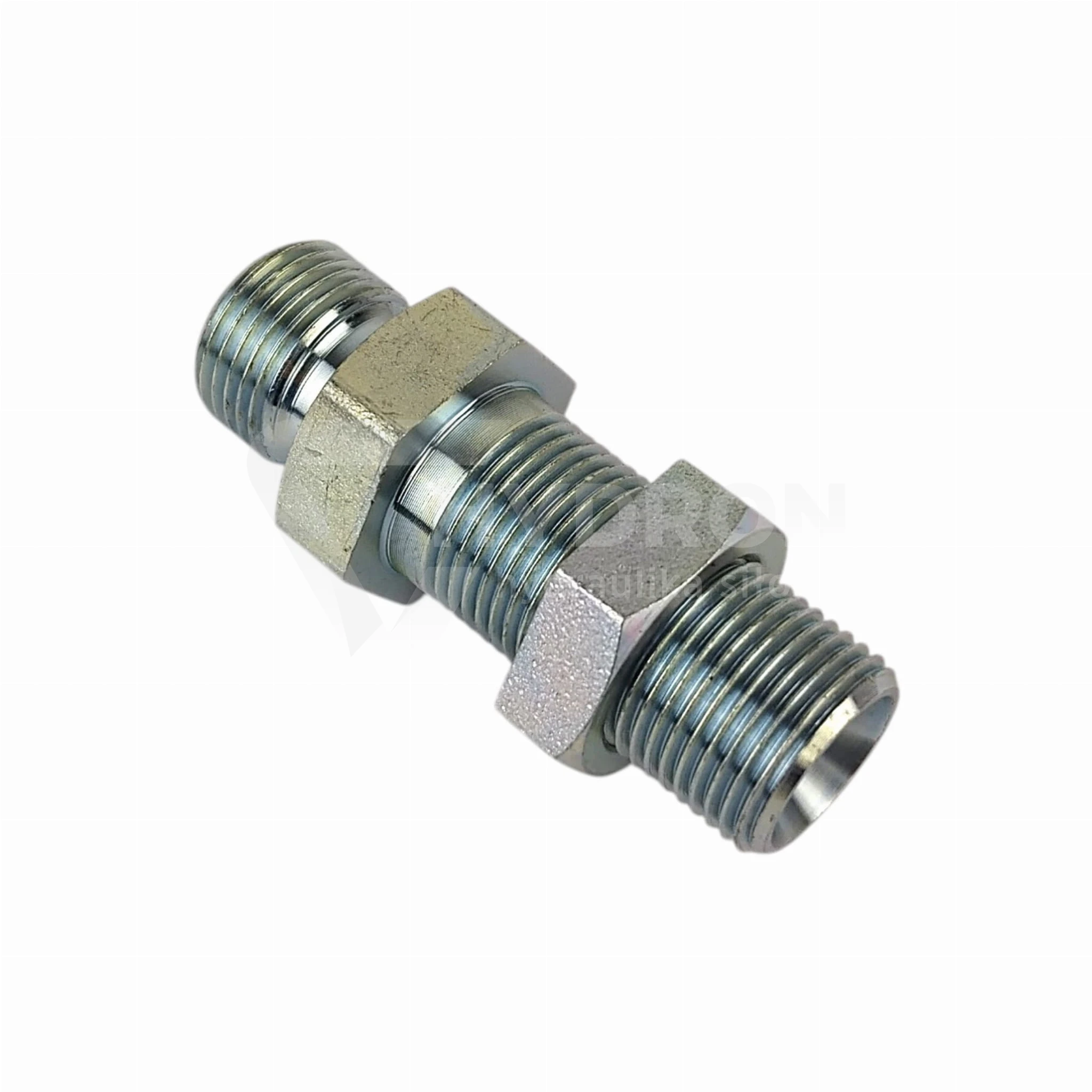

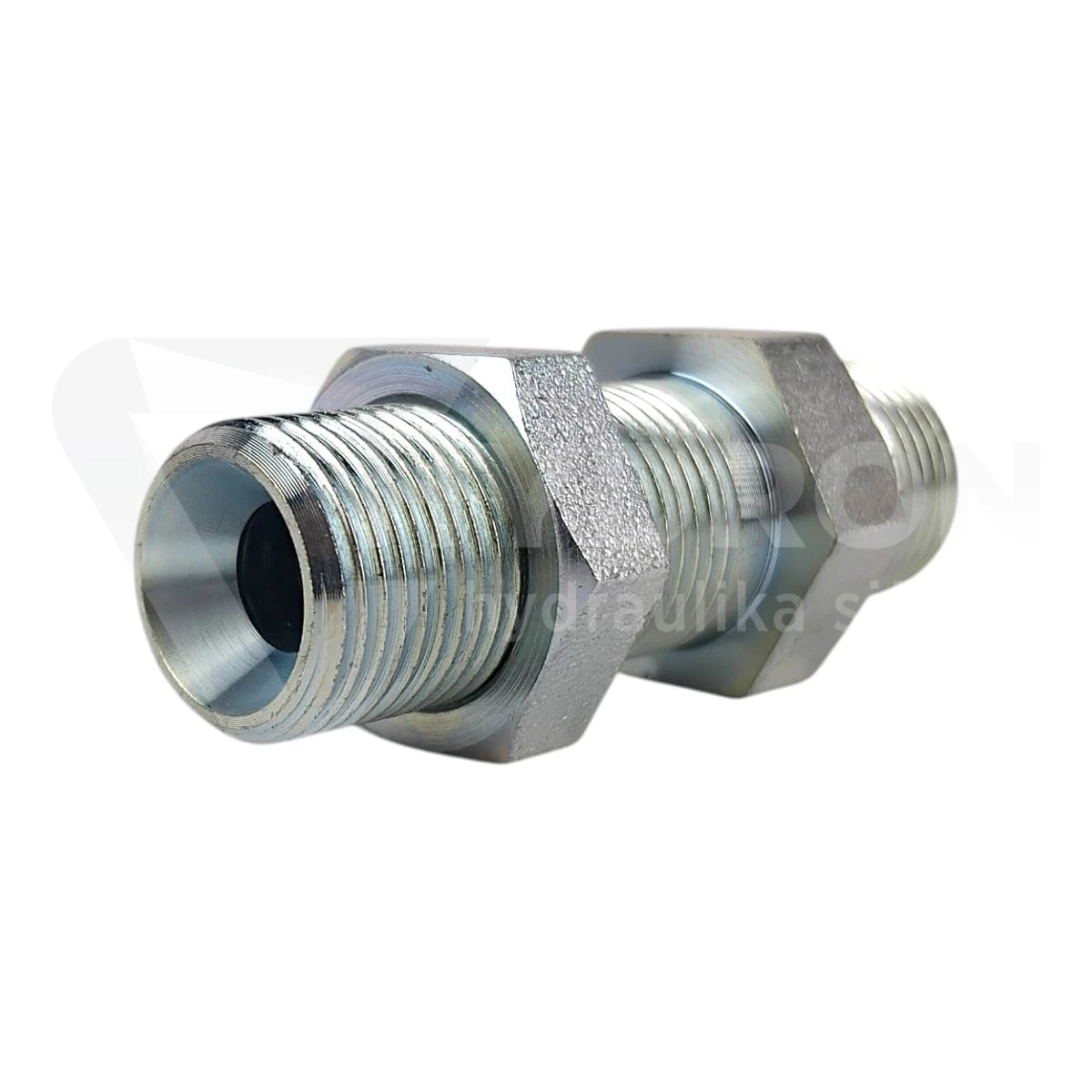

Złączka grodziowa BSP 1.1/2"

Złączka grodziowa BSP 1.1/2" jest elementem hydraulicznym przeznaczonym do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik, płytę montażową lub obudowę maszyny. Po obu stronach ma ten sam gwint 1.1/2" BSP, dlatego nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Korpus złączki pozwala osadzić połączenie w konstrukcji, a przeciwnakrętka utrzymuje element w stałym położeniu. Produkt wykonano ze stali automatowej i zabezpieczono ocynkiem w pasywacji białej.

Parametry techniczne

Produkt: złączka grodziowa BSP 1.1/2"
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: BSP
Rozmiar gwintu 1: 1.1/2" BSP

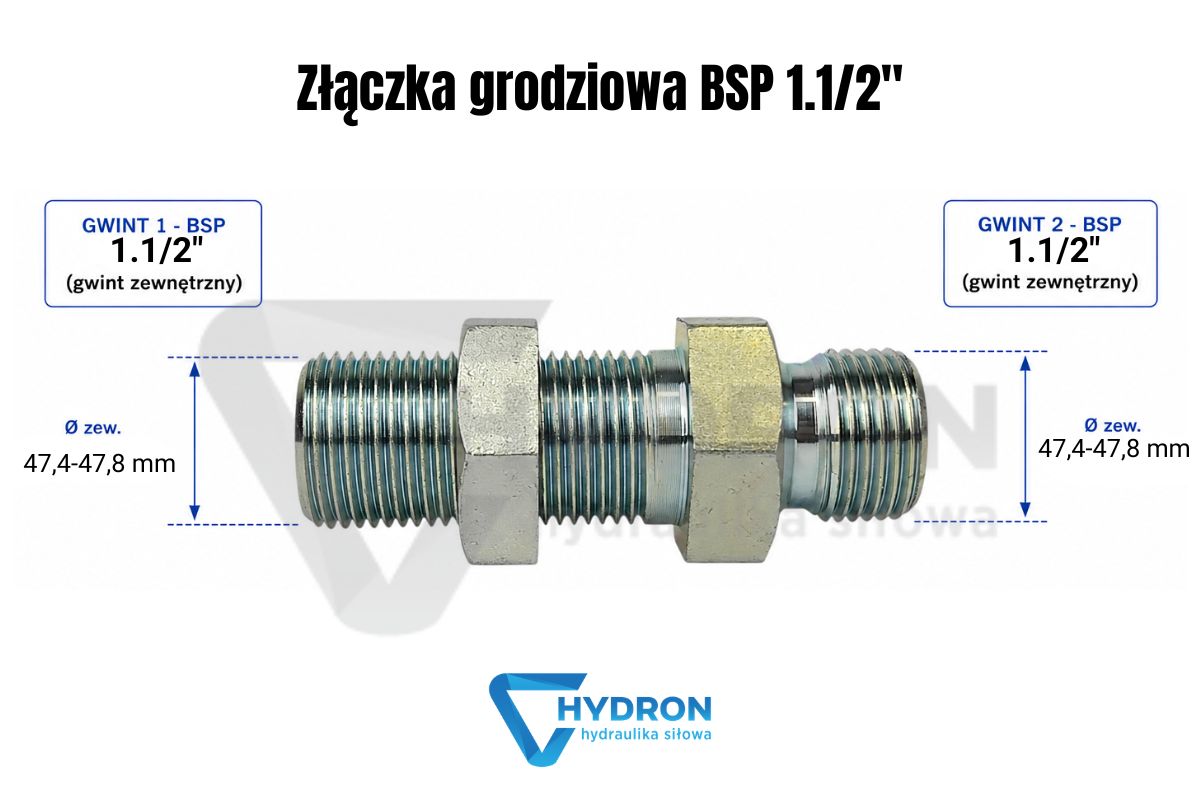

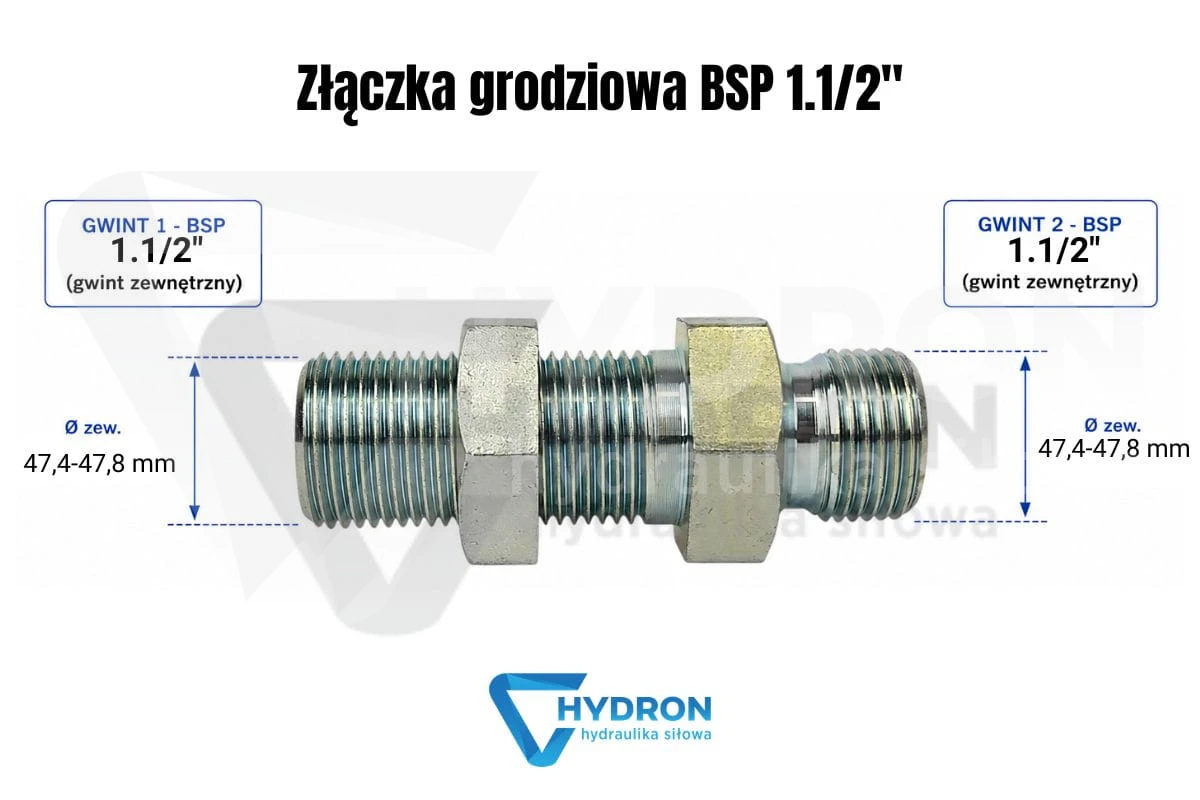

Wymiar gwintu 1: 47,4-47,8 mm zewnętrznie / 44,8-45,3 mm wewnętrznie
Rozmiar gwintu 2: 1.1/2" BSP
Wymiar gwintu 2: 47,4-47,8 mm zewnętrznie / 44,8-45,3 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 1.1/2" BSP
Gwint mniejszy: brak różnicy, obie strony 1.1/2" BSP
Długość całkowita: 86 mm
Długość krótszego gwintu: 18 mm
Długość dłuższego gwintu: 56 mm
Sześciokąt na klucz: 41 mm
Szerokość przeciwnakrętki: 9 mm
Przeciwnakrętka: w zestawie
Ciśnienie pracy: 125 bar
Norma wykonania: złącza BSP BS5200 / ISO 8434-6
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Vitillo: ANGG2424P
Oznaczenie alternatywne: XSV 1 1/2" / 6B-24
Kod produktu: ZN-141-1 1 1/2"
Kod kreskowy EAN: 2000010056415

Złączka grodziowa BSP 1.1/2" do dużych przejść przez panel

Rozmiar 1.1/2" BSP stosuje się w instalacjach o większym przekroju, gdzie przewód, rura lub odcinek układu hydraulicznego ma zauważalną masę i nie powinien pracować luźno w otworze konstrukcyjnym. Złączka grodziowa stabilizuje punkt przejścia, ułatwia rozdzielenie instalacji po obu stronach panelu i ogranicza przenoszenie naprężeń bezpośrednio na przewód. Inne rozmiary w tym samym standardzie można porównać w kategorii złączki grodziowe BSP.

Gwint 1.1/2" BSP po obu stronach

Produkt ma gwint 1.1/2" BSP z obu stron. Oznacza to, że nie zmienia średnicy połączenia i nie przechodzi na inny standard uszczelnienia. Przy doborze trzeba sprawdzić nie tylko nazwę calową, ale również rzeczywistą średnicę gwintu, element współpracujący i sposób uszczelnienia. W hydraulice gwinty BSP, NPT, JIC i ORFS nie są zamienne, nawet jeśli wizualnie wydają się podobne. Jeżeli instalacja wymaga innego systemu, warto porównać złączki grodziowe ORFS lub złączki grodziowe JIC UNF.

Przeciwnakrętka i montaż w grodzi

Przeciwnakrętka pozwala unieruchomić złączkę w panelu i ograniczyć jej obracanie podczas pracy przewodu. Przy gwincie 1.1/2" BSP ma to duże znaczenie, ponieważ większy przewód może mocniej oddziaływać na punkt montażowy. Otwór w grodzi powinien być wykonany równo, a panel musi zapewniać odpowiednie podparcie dla korpusu. Po dokręceniu złączka nie powinna być ustawiona pod kątem ani pracować jako jedyne podparcie ciężkiego odcinka instalacji.

Kiedy wybrać złączkę grodziową zamiast zwykłej mufy

Zwykła mufa połączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa BSP 1.1/2" jest właściwym wyborem wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie lub wsporniku. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu elementu niż przejście grodziowe.

Ciśnienie pracy 125 bar i kontrola całego odcinka

Ciśnienie pracy tej złączki wynosi 125 bar. Ten parametr dotyczy samego elementu, ale w praktyce zawsze trzeba sprawdzić cały odcinek instalacji. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rura albo element po drugiej stronie grodzi. Przy większych gwintach częstym błędem jest skupienie się wyłącznie na rozmiarze, bez kontroli realnego ciśnienia i sposobu prowadzenia przewodu. Do sprawdzania parametrów pracy przydatne są manometry hydrauliczne.

Montaż złączki grodziowej BSP 1.1/2"

Podczas montażu złączka powinna być osadzona prosto w otworze, a przeciwnakrętka powinna stabilnie dociskać korpus do panelu. Przewód po obu stronach nie może ciągnąć złączki w bok ani wymuszać jej położenia. Przy dużym rozmiarze 1.1/2" BSP warto zadbać o odpowiedni promień gięcia, brak skręcenia przewodu i dodatkowe podparcie. Przy wykonywaniu nowego odcinka instalacji dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dopasowane do miejsca montażu i ustawienia końcówek.

Najczęstsze błędy przy doborze BSP 1.1/2"

Najczęstszy błąd to dobór części wyłącznie po oznaczeniu 1.1/2", bez potwierdzenia standardu BSP. Drugi problem to traktowanie złączki grodziowej jak zwykłego adaptera i montaż bez wykorzystania funkcji przeciwnakrętki. Trzeci błąd pojawia się wtedy, gdy ciężki przewód nie ma dodatkowego mocowania i cała jego masa pracuje na grodziówce. Jeżeli przewód biegnie blisko ramy, osłony lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodów przy większych przejściach grodziowych

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym ciężki przewód lub rurę. Przy większych średnicach należy zaplanować podparcie po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza drgania, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Produkty do porównania przy identyfikacji części

Jeżeli stary element nie ma czytelnego oznaczenia, warto porównać go z sąsiednimi rozmiarami. Przy mniejszym przejściu można sprawdzić złączkę grodziową BSP 1", a przy większym wariancie złączkę grodziową BSP 2". Jeżeli potrzebny jest inny standard lub inne wykonanie, właściwym punktem startowym będzie kategoria złączki grodziowe hydrauliczne.

FAQ

Czy złączka grodziowa BSP 1.1/2" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 1.1/2"?

Produkt ma gwint 1.1/2" BSP po obu stronach.

Czy ta złączka jest redukcją?

Nie. Obie strony mają ten sam gwint 1.1/2" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka BSP 1.1/2"?

Ciśnienie pracy wynosi 125 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czy złączka ma przeciwnakrętkę?

Tak. Złączka jest przeznaczona do montażu grodziowego i posiada przeciwnakrętkę do zamocowania w panelu.

Czy można użyć tej złączki jako zwykłego adaptera?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do bezpośredniego wkręcania w korpus pompy, zaworu lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej BSP 1.1/2"?

Przed zakupem należy sprawdzić gwint 1.1/2" BSP po obu stronach, ciśnienie pracy 125 bar, długość 86 mm, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
